プロファイル研削砥石の種類・選び方・使い方を完全解説
砥石の「振れ」が0.005mmを超えるだけで、あなたの加工品が不良品になります。

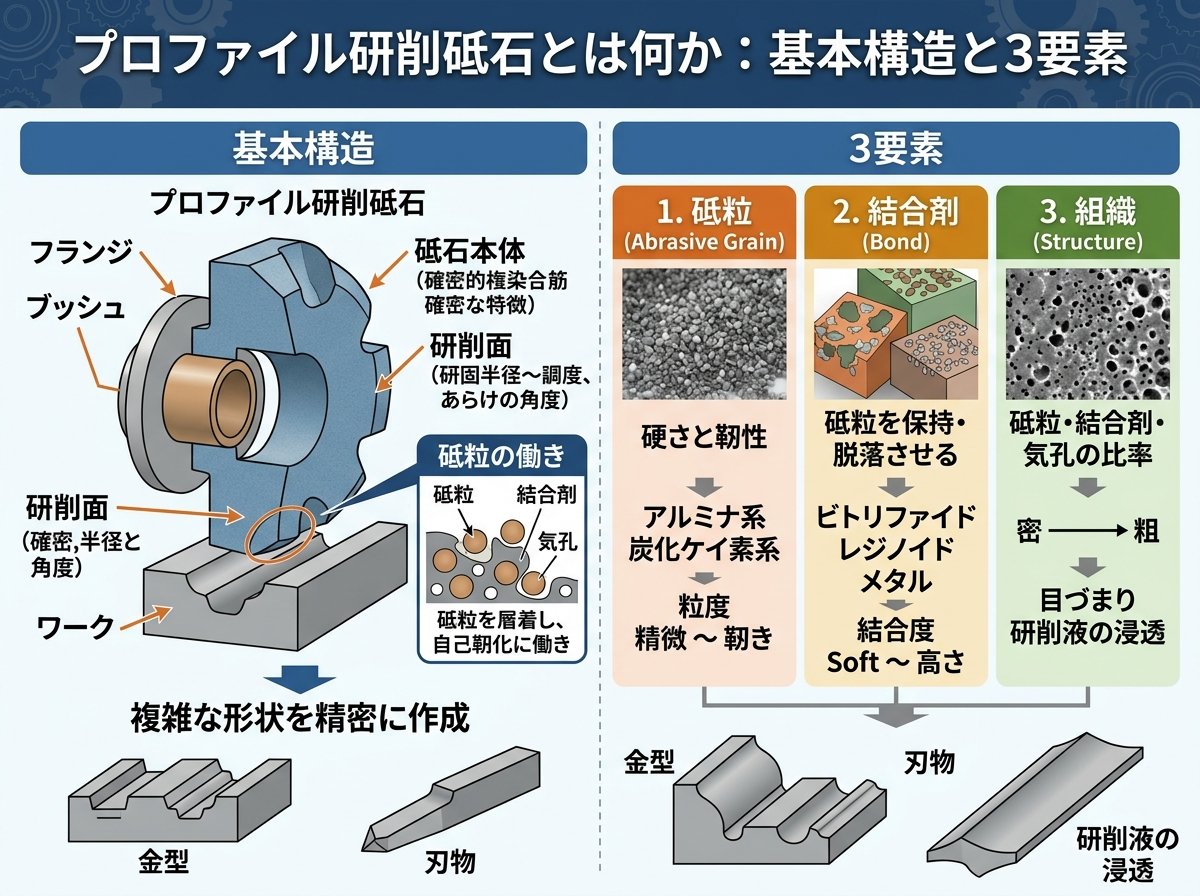

プロファイル研削砥石とは何か：基本構造と3要素
プロファイル研削とは、製品形状をおよそ20〜50倍に拡大した投影図（チャート）をもとに、砥石でワークの外形をなぞるように削り込む精密加工法です。別名「投影研削」「倣い研削」「成形研削」とも呼ばれ、1mm角以下の微細な形状でもミクロン単位の精度で加工できるのが最大の特徴です。
この加工を実現する砥石は、砥粒・結合剤（ボンド）・気孔という3つの要素で構成されています。これは基本中の基本です。
砥粒は実際に素材を削る「刃」の役割を担います。使用によって切れ味が落ちた砥粒は自然に脱落し（自生作用）、次の新しい砥粒が表面に現れるしくみになっています。結合剤は砥粒同士を保持するボンド材で、その保持力の強弱が「結合度」として表されます。結合剤が強すぎると摩耗した砥粒が脱落せず「目つぶれ」が起きて切れ味を失い、弱すぎると砥石がすぐに磨耗して経済性が下がります。気孔は砥粒と砥粒の間にある空隙で、削りかすを排出するチップポケットの役割を果たします。
プロファイル研削では1mm以下の細い先端部分を使って研削するため、この3要素のバランスが加工精度に直結します。砥石選定を誤ると、寸法誤差だけでなく製品表面の焼けや割れが発生することがあります。砥石の仕組みを理解することが、失敗を防ぐ第一歩です。
プロファイル研削用ダイヤモンド＆CBNホイールの種類と仕様詳細（クリストン社）

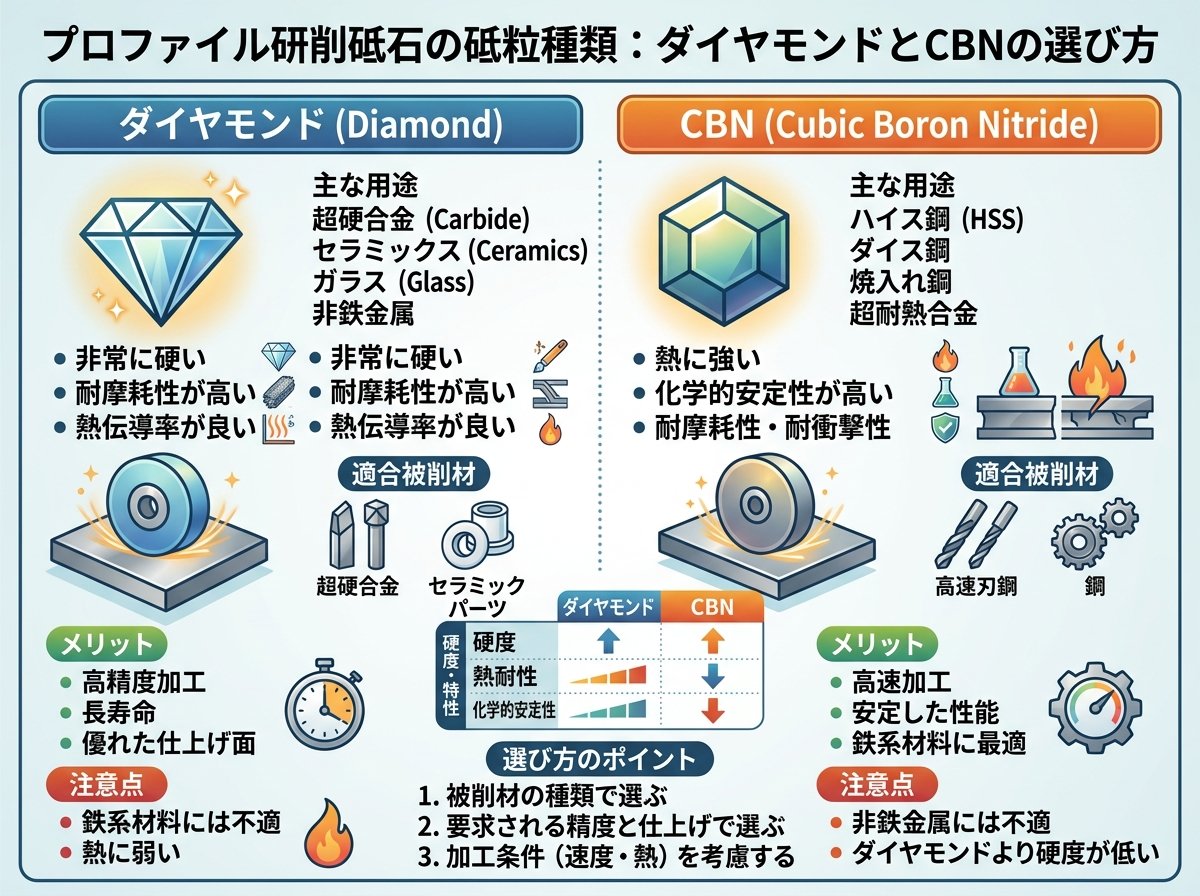

プロファイル研削砥石の砥粒種類：ダイヤモンドとCBNの選び方
プロファイル研削に使用される砥粒は、主に工業用ダイヤモンドとCBN（立方晶窒化ホウ素）の2種類です。これらは「超砥粒」と総称され、従来のWA（白色アルミナ）やGC（炭化ケイ素）系の一般砥石とは別格の硬度と耐摩耗性を持ちます。
選定の基本原則は「加工する素材によって使い分ける」ことです。
ダイヤモンド砥粒は、超硬合金・セラミックス・サーメット・ガラスなど、鉄系以外の硬質材料の研削に使います。超硬合金は鉄より数倍硬く、一般砥石では歯が立ちません。ダイヤモンドはモース硬度10という地球上で最も硬い物質なので、このような難削材でも安定して切削できます。ただし、ダイヤモンドは鉄と高温で化学反応（炭素拡散）を起こすため、鉄鋼材料の研削には向かない点に注意が必要です。
CBN砥粒は、SKH（高速度工具鋼）・SKD（合金工具鋼）・SKS（炭素工具鋼）・SUS（ステンレス）など、鉄系材料の研削に最適です。CBNは1300℃まで熱的安定性を持ち（ダイヤモンドは約700℃で酸化を始める）、高速研削時にも品質が安定します。
超砥粒ホイールは初期コストこそ高いものの、砥石交換頻度が大幅に減るため、トータルコストでは一般砥石より有利になるケースが多いです。これは使えそうな知識ですね。交換作業のダウンタイムも含めたコスト計算が、現場判断の鍵となります。
| 砥粒種類 | 主な加工材質 | 特徴 |
|---|---|---|
| ダイヤモンド | 超硬合金・セラミックス・サーメット | 超硬質・高耐摩耗性、鉄系には不可 |
| CBN | SKH・SKD・SKS・SUS等の鉄系 | 耐熱1300℃、鉄系に最適 |
| WA（白色アルミナ） | 工具鋼・一般鋼材 | 汎用性が高い、精密加工には限界あり |
| GC（炭化ケイ素） | 非鉄金属・鋳鉄・超硬荒加工 | 硬いが脆性高め、鉄鋼には不向き |
ダイヤモンド・CBNホイールの種類と集中度・ボンドの詳細解説（アライドマテリアル社）
プロファイル研削砥石の粒度・集中度・ボンドの正しい読み方
砥石を選ぶ際には、粒度・集中度・ボンドという3つの仕様を正しく理解することが欠かせません。これが条件です。
粒度とは砥粒の大きさを示す数値で、「#200」「#600」のように「#（番）」で表します。数字が小さいほど砥粒が大きく（荒い）、大きいほど細かくなります。プロファイル研削での粒度と先端部の加工能力の関係を整理すると次のようになります。
- #140〜#230：荒研削・初期取りしろが多い段階向け。先端幅0.15〜0.2mm程度
- #270〜#400：中仕上げ研削。先端幅0.10〜0.14mm程度、面粗さ1〜2S程度
- #600〜#800：精密仕上げ。面粗さ0.6〜0.8S程度
- #1000〜#1500：超精密仕上げ。面粗さ0.2〜0.4S程度、メタルボンド限定も多い
実際の現場では「一般には#600止まりで仕上げ加工を行っている」ケースが多く、特例として#1000〜#1500を使う場合でもメタルボンドやレジンボンドの適合性を確認する必要があります。
集中度は、砥粒層の単位体積中に含まれる砥粒の割合を示す数値です。砥粒率25%に相当する含有率を「集中度100（4.4ct/cm³）」と定義しています。プロファイル研削用途では一般に集中度100以上、具体的には100・125・150が標準的に使われます。集中度が高いほど砥粒数が多くなり、寿命・精度維持に有利ですが、研削抵抗も上がります。
ボンド（結合剤）は、砥石の切れ味・寿命・コストに最も大きく影響する要素です。プロファイル研削用ホイールのボンド種類と特性は以下のとおりです。
- メタルボンド（M）：金属粉末を焼結。耐熱性・耐摩耗性が最も高く、寸法精度の長期維持に最適。無人長時間運転にも向く
- レジンボンド（B）：フェノール樹脂系。切れ味が良く荒研削や初期加工段階で優れた性能を発揮
- 電着ボンド（P）：電気鋳造で砥粒を一層密着させる。切れ味抜群で総形ホイールに最適
- ビトリファイドボンド（V）：焼き物（セラミック）系。気孔率が高く切れ味に優れるが成形加工への対応は限定的
つまり「精度を長期維持したい＝メタルボンド」「切れ味重視の初工程＝レジンボンド」が基本的な使い分けです。
プロファイル研削用ホイール仕様選定のための参考資料・寸法表（上田技術）
プロファイル研削砥石の形状別選択と「振れ」管理の重要性
プロファイル研削砥石はその断面形状によっていくつかの種類があり、加工形状に合わせて使い分けます。代表的な形状は、片刃型（1B9）・両刃型（14K1）・ストレート型（3A1）・薄溝加工専用型などです。ワークの角度や溝形状、コーナーRの大きさによって最適な形状が変わるため、製品図から必要な先端角度を把握した上で選定します。先端角度は5°から製造可能で、角度が鈍角なほど先端強度が上がります。
ここで非常に重要なのが「振れ（ランアウト）」の管理です。砥石をフランジに取り付けた際に生じる回転時の振れが大きいと、以下のような深刻なトラブルが発生します。
- 砥石の目詰まりが早まる
- 研削力が急に低下する
- 先端幅が拡大して寸法精度を損なう
- 最悪の場合、砥石の欠損事故につながる
プロファイル研削ホイールの振れの管理基準は0.005mm以下が推奨されています。これは髪の毛1本の太さ（約70μm）の約1/14という非常に小さな値です。これが原則です。
振れを抑えるためには、次の点に注意します。まず砥石を新規発注する際は新品のフランジを支給することが望ましいとされています。また一度セットしたフランジは外さないことが推奨されており、これはフランジの取り付け座面の精度を維持するためです。砥石交換のたびにフランジを外して再セットすると、わずかながら芯ずれが生じやすくなります。意外ですね。
振れ確認はダイヤルゲージを使って定期的に行うのが基本で、0.005mmを超えた場合は必ずフランジの再調整またはツルーイングで対応します。
プロファイル研削砥石の正しい管理方法：ツルーイングとドレッシングの違い
砥石を正しい状態に保つためには、「ツルーイング」と「ドレッシング」という2種類のメンテナンス作業を理解しておく必要があります。この2つは似ているようで目的が異なります。
ツルーイング（形直し）とは、取り付けられた砥石の使用面の振れを取り除いたり、加工物の形状に合わせて砥石を所定の形状に仕上げる作業のことです。砥石が摩耗や変形で本来の形を失ったとき、または新品砥石の初期偏芯を修正するときに行います。ツルーイング直後は砥粒が目つぶれした状態になるため、必ずドレッシングが必要です。
ドレッシング（目直し・目立て）は、目詰まりや目つぶれした砥石面の目づまりを除去し、新しい鋭い切刃を出す作業です。加工中に研削音が変わったり、仕上げ面粗さが急に悪化したと感じたら、ドレッシングのサインと考えてください。
プロファイル研削砥石のメンテナンスのタイミングとして覚えておきたいポイントをまとめます。
- 砥石形状が変形したとき → ツルーイング実施
- 切れ味が落ちたとき・面粗さが悪化したとき → ドレッシング実施
- 研削焼けが出始めたとき → ドレッシング後に加工条件も見直す
- ビビリが出たとき → 振れの確認と粒度の見直し
研削焼けの発生は品質上の重大なサインです。厳しいところですね。焼けが出た場合は、クーラント（冷却液）ノズルの詰まり確認→ツルーイング不良確認→加工条件変更→砥石仕様の変更という順番で対策を進めるのが効率的です。
また、薄いプロファイルホイールは鋭いエッジを持つため、保管時の取り扱いに細心の注意が必要です。エッジが欠けると先端形状が変わり、加工精度に直接影響します。専用ケースや仕切りを使った整理整頓が欠かせません。
ツルーイングとドレッシングの目的・評価軸の違いを詳しく解説（JTEKT工具技術情報）
プロファイル研削砥石のトラブル別・現場対策チェックリスト（独自視点）
研削の現場では「なぜかうまくいかない」という状況が起こりえます。砥石を交換したのに仕上がりが改善しない、精度が出ない、砥石の消耗が早い——こうした問題の多くは、砥石仕様の問題だけでなく「周辺条件の複合要因」によって発生しています。ここでは砥石管理の観点からトラブルを整理します。
🔶 端面ダレが出る
砥石ストロークの片寄りが原因のケースが多いです。ストロークの折り返し位置が偏っており、砥石の一部が集中的に消耗しています。ストローク範囲の見直しと、ツルーイングによる形状回復が対策です。
🔶 研削焼けが発生する
砥石の目つぶれによって研削熱が上昇しているサインです。まずクーラント供給量と方向を確認し、それでも改善しない場合はドレッシングで切れ味を回復させます。切り込み量を下げることも有効な対策の一つです。
🔶 ビビリ（振動）が発生する
砥石の振れが大きい場合と、粒度が現在の加工条件に合っていない場合に起こります。振れは0.005mm以下に収めることが基本で、まずダイヤルゲージで振れを計測します。振れが基準内でもビビリが出るなら、粒度を一段階細かくすることで改善することがあります。
🔶 送りマークが残る
横送り速度が速すぎるか、切り込みが大きすぎる状態です。横送りを小さく設定し直し（#200メタルボンドで面粗さ0.5S以内を狙うなら1mm/min以下が目安）、切り込み量も仕上げ研削相当に調整します。
🔶 樽型仕上がりになる
砥石のストローク幅が不足しており、ワークの中央部分だけを削りすぎている状態です。ストローク幅の再設定が必要です。
🔶 砥石の先端幅が急に広がる
これは振れが大きい場合に特に起きやすいトラブルです。また切り込み量が過大な状態も先端摩耗を加速させます。粗研削では切り込み0.1〜0.5mm、仕上げ研削では0.005〜0.01mm程度が目安で、条件の大幅な超過は禁物です。
こうしたトラブルは複合的に絡み合うことが多いため、「砥石を替えれば解決する」と単純に考えるのは危険です。結論は「周辺条件の確認→砥石仕様の選定」の順番で進めることが大切です。砥石はあくまでシステム全体の一部と考えると、原因の特定が格段に楽になります。
