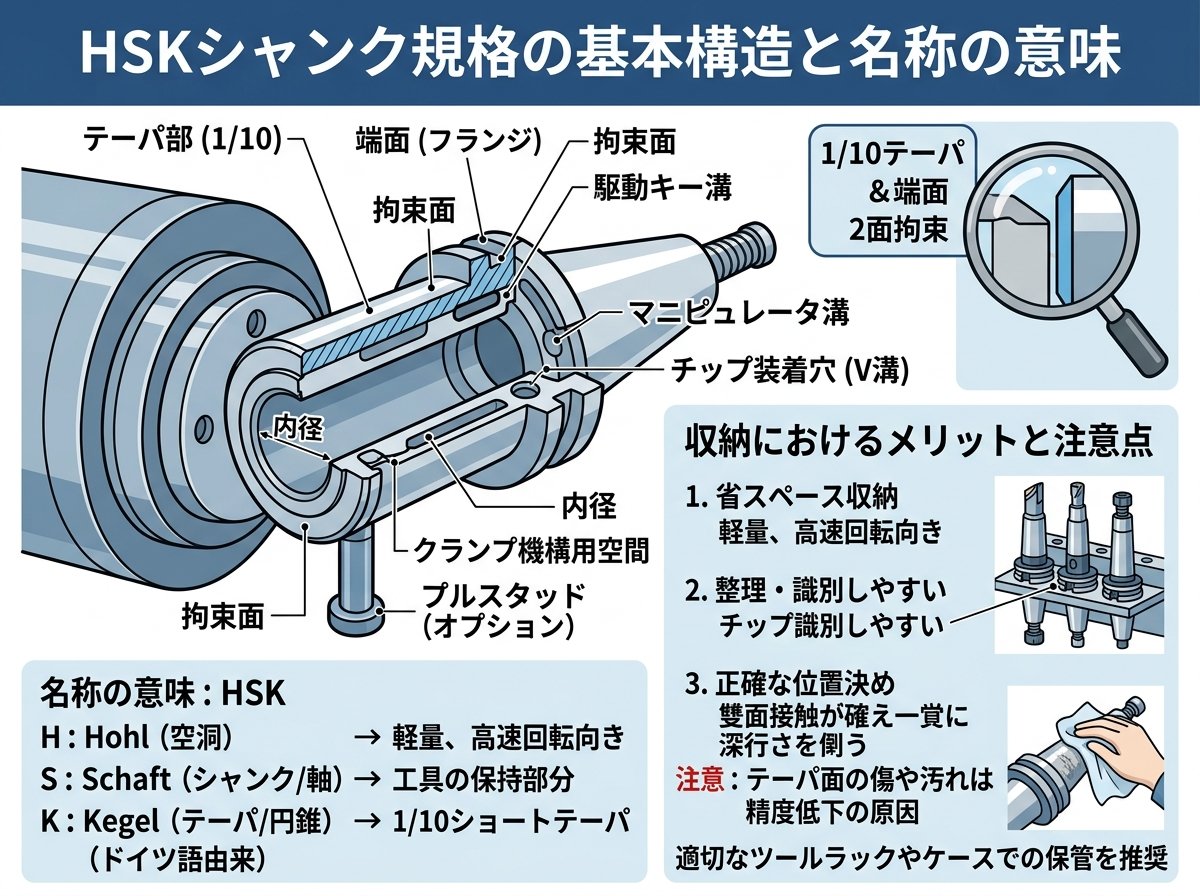

hskシャンク規格の基本構造と名称の意味

HSKシャンクとは、ドイツ語の「Hohlschafte-Kegel（ホールシャフト・ケーゲル）」の頭文字を取った規格名で、日本語に訳すと「中空テーパーシャンク」になります。ドイツで開発され、1993年にDIN規格として制定、その後JIS・ISO国際規格にも採用された、高速・高精度加工向けの工具ホルダシステムです。

HSKシャンクの最大の特徴は「中空構造」です。シャンク内部が空洞になっているため、同サイズのBTシャンクと比べて大幅に軽量化されています。軽量であることは高速回転時に非常に重要な意味を持ちます。つまり遠心力による変形が小さくなるということです。

テーパー比は1:10（テーパー片角2°52'05"）で、BTシャンクの7:24テーパーよりも急勾配になっています。この急勾配テーパーが、クランプ機構と組み合わさることで「2面拘束（両面接触）」を実現しています。

2面拘束とはどういう仕組みでしょうか？テーパー面とフランジ端面の2箇所が主軸と同時に密着することで、軸方向・径方向ともに高精度な位置決めが実現します。BTシャンクが主にテーパー部だけで保持するのに対し、HSKシャンクはテーパー面と端面の2点でガッチリと固定されるため、工具のブレ（振れ）が格段に小さくなります。

さらに興味深いのは、HSKのクランプ機構の仕組みです。BTシャンクのようなプルスタッドを外側から引き込む方式ではなく、中空シャンクの内側から外側に向かって押し広げるようにクランプします。この構造により、主軸の回転数が上がれば上がるほど遠心力が働き、クランプ力がより増すという特性を持ちます。30,000rpm以上の超高速主軸でも、精度と保持力を維持できるのはこの仕組みのためです。

呼び方のルールも覚えておくと便利です。「HSK63A」という表記であれば、「HSK」＝規格名、「63」＝フランジ部の直径（mm）、「A」＝タイプを表しています。数字が大きいほどホルダのサイズも大きくなります（HSK50A ＜ HSK63A ＜ HSK100A）。

HSKシャンクの規格に関する権威ある技術解説はこちらも参考になります。

MISUMI技術情報：ツーリングの主なシャンク規格（BTシャンクとHSK-A規格の寸法表・特長を詳しく解説）

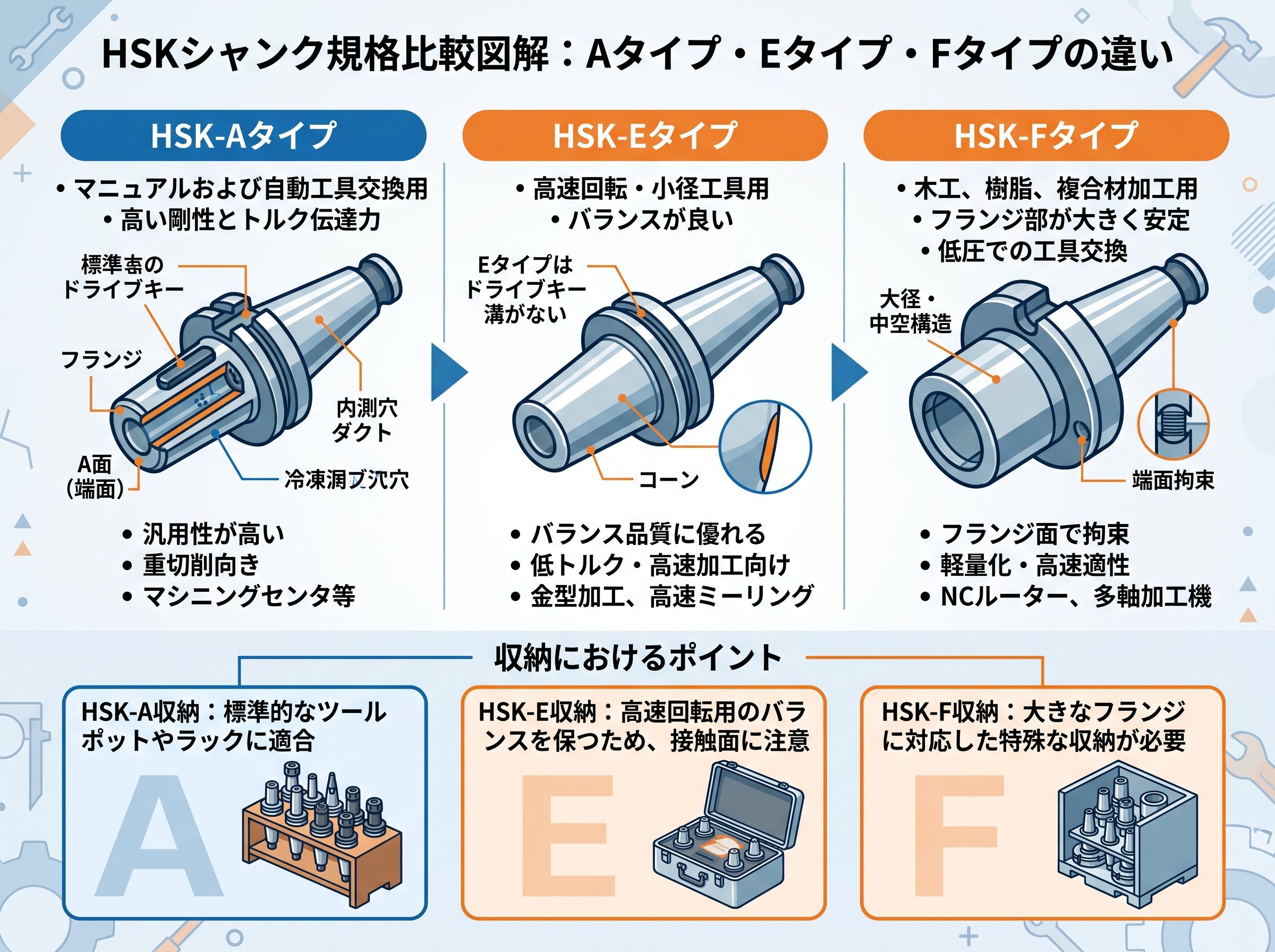

hskシャンク規格のAタイプ・EタイプFタイプの違いを比較

HSKシャンクはDIN69893規格に基づき、A〜Fの6タイプに分類されています。現場でよく使われるのはA・E・Fの3タイプです。それぞれの違いを理解しないまま選ぶと、機械との不一致や加工トラブルの原因になります。

まず、最も普及しているのがHSK-Aタイプです。ドライブキー溝が2つ付いており（幅と深さが異なる非対称設計）、これによりトルク伝達時の滑り止め効果が生まれています。マシニングセンタによる汎用加工・重切削・自動工具交換（ATC）を想定した設計で、一般的なAタイプの中ではHSK63Aが最も普及しているサイズです。フランジ径63mmはちょうど500円硬貨（直径26.5mm）の約2.4倍のサイズ感になります。HSK-Aシャンクのサイズラインナップは以下のとおりです。

• HSK32A / HSK40A / HSK50A / HSK63A / HSK80A / HSK100A / HSK125A / HSK160A

次にHSK-Eタイプは、完全対称設計が特徴です。ドライブキー溝がなく左右対称のため、高速回転時のアンバランスが発生しにくい構造になっています。HSK-Aと比べて高速回転（超高速スピンドル）に特化した用途向けです。ATCにも対応しています。よく使われるサイズはHSK25E・HSK32E・HSK40E・HSK50Eです。

HSK-FタイプはHSK-Eと同様に完全対称設計ですが、フランジ径がHSK-Eと同じでシャンク（テーパー）部分のサイズが1ランク小さくなっています。これはコンパクト加工や軟質素材（アルミ・樹脂等）の低トルク加工向けに設計されています。

用途がはっきり決まっている場合は迷いません。

タイプ	ドライブキー	主な用途	ATC対応	代表サイズ
HSK-A	非対称2溝	汎用・重切削・中高速	✅	HSK63A（最多）
HSK-B	非対称2溝	静止加工・高トルク	✅	—
HSK-C	非対称2溝	汎用・手動交換	❌（手動）	—
HSK-D	非対称2溝	静止工具・手動交換	❌（手動）	—
HSK-E	なし（対称）	超高速・精密加工	✅	HSK32E / HSK63E
HSK-F	なし（対称）	軟材低トルク高速	✅	—

HSK-AタイプとHSK-Eタイプの見た目の違いとしては、シャンクのU溝・Vノッチの有無があります。HSK-Eはドライブキー溝・U溝・Vノッチ・手動クランプ用の穴が一切ない、シンプルな対称形状になっています。これが風切り音の低減にも寄与します。

日研工作所：HSKツーリングシステム（HSK E・Fシャンクの対称型設計とDIN69893規格の詳細）

hskシャンク規格とBTシャンクの違い・互換性の注意点

HSKシャンクを検討するとき、最初にぶつかる疑問が「いま使っているBTシャンクとの違いは何か、混用はできるのか」という点です。結論は明確です。HSKシャンクとBTシャンクに互換性はありません。

テーパー形状・クランプ機構・フランジ形状がすべて異なるため、BTシャンク対応の主軸にHSKシャンクを取り付けることは物理的に不可能です。逆も同様です。主軸の規格を確認してから購入する、これが基本です。

両者の構造的な違いを整理してみます。

• 🔩 BTシャンク：テーパー比7:24（緩やかな勾配）、プルスタッド方式（外側から引き込みクランプ）、1面拘束（テーパー面のみ）。国内マシニングセンタで最も広く普及。
• 🔩 HSKシャンク：テーパー比1:10（急勾配）、内面拡張クランプ方式、2面拘束（テーパー面＋フランジ端面）。高速・高精度加工に最適。

BTシャンクの大きなメリットは、プルスタッド方式によるシンプルな構造と、日本国内での圧倒的な普及率です。BT30・BT40・BT50という3サイズで多くのマシニングセンタに対応でき、コスト面でも有利です。一方で、高速回転時にはテーパー部が熱膨張によって主軸に食い込む問題や、フレが発生しやすいという課題があります。

HSKシャンクの導入を検討する際に注意が必要なのは、工具交換コストです。主軸をHSK対応に変更する場合は機械本体の改修や入れ替えが必要になるケースもあります。既存のBT主軸を持つ工場がHSKに移行する際は、機械の更新計画と合わせて判断するのが現実的です。

ただし「HSKシャンクはオープンな規格」という点は覚えておくと得します。ISO 12164-1規格として国際標準化されているため、複数メーカーのHSKホルダがすべて互換性を持って使用可能です。BIG-DAISHOWAやユキワ精工など多くの国内外メーカーから豊富な選択肢があります。これはBBTシャンクのようにビッグ独自規格で他社との互換がない場合と大きく異なります。オープン規格である点は大きなメリットですね。

ユキワ精工：HSKホルダ特長ページ（2面拘束の仕組みとセンタースルークーラント対応の技術詳細）

hskシャンク規格の寸法・サイズ選定のポイント

HSKシャンクのサイズ選定で悩む人は少なくありません。数字が示す「フランジ径（mm）」の意味と、実際の加工条件との対応関係を知ると、迷いがぐっと減ります。

HSKシャンクの呼び番号は、フランジ部の外径（単位：mm）を表します。HSK63Aであればフランジ径63mm、これはBT40のフランジ径63mmと同等サイズ感です。ちなみにBT40のフランジ径もD1=63mmと同一なので、HSK63Aがいわば「BT40相当」の位置づけとよく使われます。

サイズ選定の目安は以下のとおりです。

• 🟢 HSK32A / HSK40A：小型マシニングセンタ・精密加工向け。工具径の小さい加工（ドリル・小径エンドミル）に対応。
• 🟡 HSK50A / HSK63A：最も汎用的なサイズ。一般的な立型マシニングセンタの主流サイズ。精密金型加工・中切削に適する。
• 🔴 HSK80A / HSK100A：大型門型マシニングセンタ・横型マシニングセンタ向け。重切削・大径工具に対応。

加工内容別の選定基準としては、「高速・精密加工ならHSK-Eタイプの小サイズ（HSK25E〜40E）」「汎用・自動工具交換が主体ならHSK-AタイプのHSK63Aが最有力候補」という考え方が実務では定着しています。

HSK規格の寸法について重要な注意点があります。「呼びシャンクに対し、テーパー部は1サイズ小さくなる」というルールがメーカーカタログで明記されています。同一フランジ径でもテーパー部の実寸が異なるため、工具選定時は必ずメーカーの寸法表を参照してください。

また、HSKシャンクは標準でクーラントスルー（センタースルークーラント）に対応している点も見逃せないメリットです。BTシャンクではオプション対応になることが多い機能ですが、HSKでは基本構造として組み込まれています。深穴加工や超硬工具使用時のクーラント供給効率が大幅に向上します。これは使えそうです。

サイズを誤って発注してしまうと、適合するホルダが使えず無駄なコストが発生します。選定前にメーカーの寸法表を確認するのが条件です。

九州工具：各種テーパ規格（HSK寸法表PDF｜D1〜D6の全サイズ一覧）

hskシャンク規格を収納・保管するときのリスクと対策

HSKシャンクの性能を最大限に引き出すためには、使用時の規格知識だけでなく、工具の収納・保管方法も見過ごせません。ここは検索上位の記事ではほとんど触れられていない、独自の視点です。

HSKシャンクは「2面拘束・高精度・密着性が高い」という強みを持ちますが、それは同時に「微細なキズ・錆・異物付着に対して非常にデリケート」であることも意味します。テーパー面やフランジ端面に1μm（0.001mm）単位のキズが入るだけで、本来発揮できるはずの繰り返し位置決め精度（一般に1μm以下が期待値）が損なわれます。

現場での収納・保管において特に問題になるのが以下の3点です。

• ⚡ 金属同士の接触：複数のホルダを直接重ねて保管すると、テーパー面や端面にキズが入ります。フォームやゴムパッドで個別保護が必須です。
• 💧 湿気・切削粉による腐食：木材・ボード加工など粉が多い環境では、アルカリ性の切削粉がHSKシャンクのテーパー面に侵入し、錆や固着の原因になります。使用後の清掃と防錆オイルの塗布が重要です。
• 🌡️ 温度変化：工場内の温度差によってシャンク素材が伸縮します。精密な繰り返し精度を維持するには、工具保管場所の温度管理も検討する価値があります。

特に粉塵が多い加工環境（木工・建材・樹脂加工）では、HSKシャンクの密着性の高さが逆にリスクになります。前述の現場事例のように、アルカリ性切削粉がテーパー面に挟まり、シャンクが主軸内でガッチリ固着してしまうケースが報告されています。固着した場合、無理に外そうとすると主軸側のテーパー内面を傷つけ、修理コストが数万円〜数十万円規模になることもあります。痛いですね。

保管方法の具体的な対策としては、市販のツールホルダースタンド（コーン型または垂直立て型）を活用することをおすすめします。ホルダ専用スタンドを使えばフランジ部を受けてテーパー面が宙に浮いた状態で保管でき、テーパー面へのキズ・異物付着を大幅に軽減できます。1本あたり数百円〜数千円で購入可能です。

さらに、使用前後のテーパー面清拭（クリーニングクロスでの拭き取り）と薄膜防錆オイルの塗布を習慣化するだけで、ホルダの寿命を大幅に延ばし、精度トラブルを防ぐことができます。正しい保管が条件です。

HSKシャンクは高価な工具であるため、1本あたり数万円の費用がかかることもあります。保管方法を間違えると、工具寿命が半減し結果的に余計なコストにつながります。知らないと損する、典型的な情報です。
