ボアゲージ使い方と測定精度を上げる選び方ガイド

ボアゲージの使い方と測定精度を高めるコツ

目盛りを読まなくてもボアゲージは使えますが、読み方を知らないと測定誤差が0.1mm以上になります。

収納情報

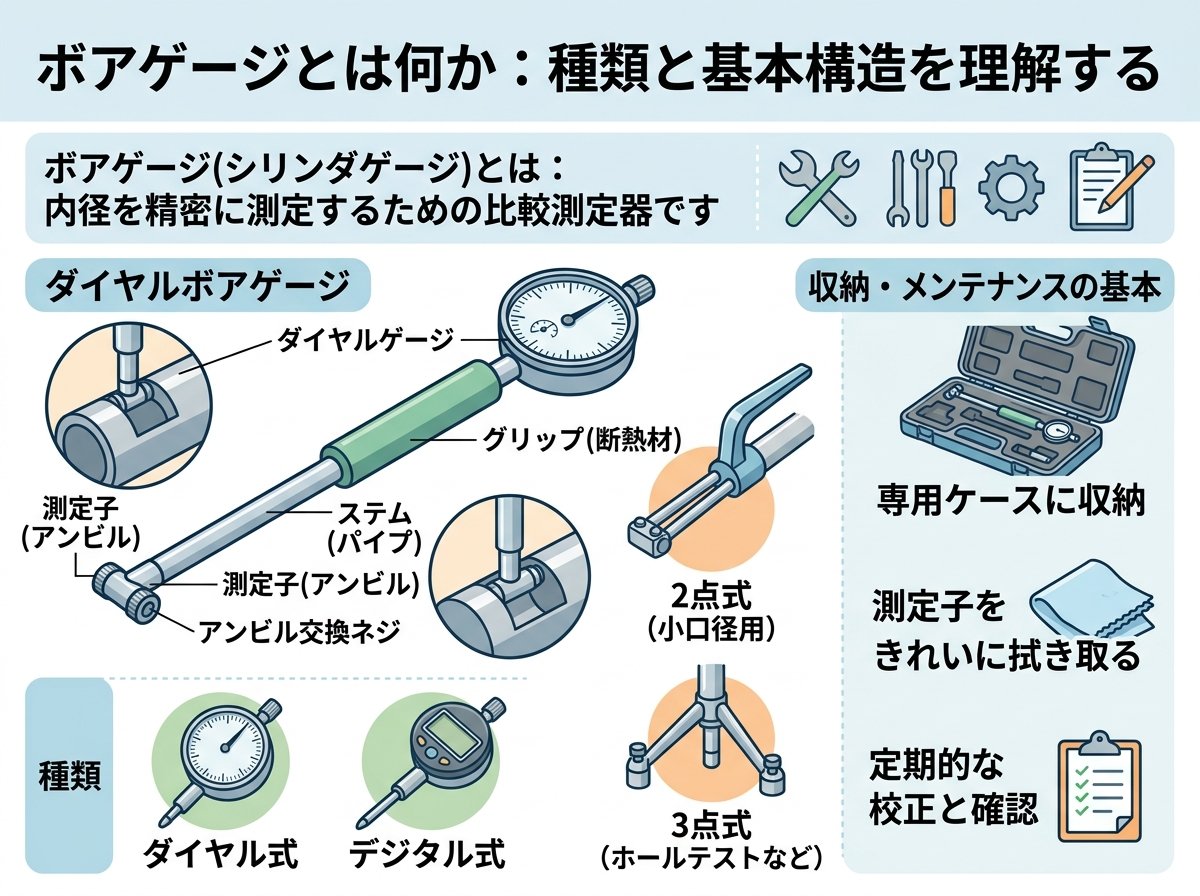

ボアゲージとは何か：種類と基本構造を理解する

ボアゲージとは、穴（ボア）の内径を測定するための精密工具です。エンジンのシリンダー内径やベアリングの取り付け穴など、外からノギスで直接測れない箇所の寸法管理に使われます。

構造上の特徴として、先端に「測定子（アンビル）」が2点または3点あり、穴の内壁に接触することで内径を拾います。その変位をダイヤルゲージやデジタル表示部へ伝えて数値化する仕組みです。つまり「接触→変位→表示」の3ステップが基本です。

主な種類は以下のとおりです。

種類	特徴	適した用途
ダイヤルボアゲージ	アナログ目盛りで読み取る	汎用内径測定
デジタルボアゲージ	数値直読・データ出力可	品質管理・記録が必要な現場
シリンダーゲージ	測定範囲が広い	エンジンオーバーホール全般
3点式内径マイクロメーター	1回の挿入で芯出しができる	高精度部品の検査

収納スペースや用途に合わせて選ぶことが大切です。ダイヤル式は価格が比較的安く（エントリーモデルは5,000〜1万円台から）、工具箱に1本入れておくだけで作業の幅が一気に広がります。これは使えそうです。

一方、3点式は測定精度が高い分、価格帯も3〜10万円以上になるものが多く、プロ向けの位置づけです。最初の1本としてはダイヤルボアゲージを選んでおけば、ほとんどのDIY用途をカバーできます。

ボアゲージのゼロ設定：マイクロメーターを使った正しい手順

ゼロ設定が命です。

ボアゲージ単体では「差（偏差）」しか測れないため、あらかじめ基準となる寸法をゲージに記憶させる「ゼロ設定（マスタリング）」が不可欠です。この手順を省いたり雑に行ったりすると、どれだけ丁寧に測定しても数値が正しくなりません。

ゼロ設定の手順は以下の流れになります。

1. マイクロメーターで基準寸法（例：50.000mm）にセットする
2. ボアゲージの測定子をマイクロメーターのアンビル間に挿入する
3. ゲージを小さく揺らしながら最小値（最大に針が振れる点）を探す
4. その位置でダイヤルゲージの目盛りをゼロにセットする
5. 数回繰り返して再現性を確認する

手順3の「最小値を探す」という点が初心者がつまずきやすい箇所です。ボアゲージを穴に挿入したとき、傾きが大きいほど測定値は大きく（実際の内径より太く）読まれます。そこで左右に振りながら「針が最も少なく動く点＝最も真っすぐに挿さった状態」を探すわけです。

ゼロ設定に使うマスターリングゲージという専用基準器もあり、精度が要求される現場ではマイクロメーターより精度の安定したリングゲージが使われます。1セット数万円しますが、量産品の内径検査など毎日使う環境では投資価値があります。

ゼロ設定は気温の変化でも狂います。鉄やアルミは1℃あたり約10〜23μm/m伸縮するため、夏場の屋外から冷房の効いた室内に工具を移動させた直後は再設定が必要です。温度が安定してから使うのが原則です。

ボアゲージの正しい測定手順：挿入角度と読み取り方のポイント

実際に穴を測定する際は、ゼロ設定と同じ要領で「最小値を探す動作」を行います。ゲージを穴に挿入し、軸方向（奥行き方向）と径方向（左右）の2方向に微妙に振って、針が最も小さく振れる点が真の内径です。

測定手順を具体的に整理すると次のようになります。

1. 穴の中心軸に沿ってゲージをまっすぐ挿入する
2. ゲージを前後・左右に小さく揺らしながら最小値を探す
3. 針が最も小さく振れた値を読み取る（またはデジタル表示を確認）
4. 穴の上・中・下の3点で同様に測定する（テーパーや歪みを把握するため）
5. 90度回転して同3点を再測定する（真円度の確認）

「1点だけ測れば終わり」という認識は間違いです。エンジンシリンダーの場合、摩耗は均一ではなくピストンの往復方向に楕円状に広がることが多く、1点だけの測定では実態を見逃します。最低でも上・中・下の3点×2方向（0°と90°）の計6点を測定するのが基本です。

読み取り値はゼロ位置からのプラス・マイナスの変位量として表れます。例えばゼロ設定を50.000mmで行い、測定時に針が「+0.03」を示せば内径は50.030mmということです。これだけ覚えておけばOKです。

測定後は数値をすぐにメモするか、デジタル式であればデータ出力機能を活用することをおすすめします。記憶頼りでは測定の意味が薄れます。

ボアゲージの測定誤差を防ぐ：よくある失敗例と対策

初心者が測定精度を落としやすい失敗パターンは、大きく4つに分類できます。

失敗① ゲージを強く押し込みすぎる

測定子（アンビル）には適正な測定力があり、強く押しすぎると穴の内壁が弾性変形し、実際より小さい値を示します。力加減の目安は「自重で入るくらい」。硬いからといってこじ入れると誤差が出ます。

失敗② 温度管理をしていない

前のセクションでも触れましたが、測定直前に手で長時間握っていると体温が伝わり、測定子が伸びます。体温（約37℃）と室温（20℃）の差は17℃。鋼材の熱膨張係数は約11.7μm/m・℃なので、100mmのシャフトでは約20μmの誤差が生じます。冷蔵庫で冷やす必要はありませんが、工具は使う前に室温に1時間ほど馴染ませましょう。

失敗③ 測定子が摩耗・変形している

測定子の先端は硬質合金（超硬チップ）製が多いですが、落下・衝撃で欠けたり、砥粒が付着した穴に挿入することで摩耗したりします。目視では分かりにくい微小な欠けでも、測定値に数μm〜数十μmの誤差を生じさせます。定期的にリングゲージや基準ピンで確認するのが原則です。

失敗④ ゼロ設定を途中でやり直していない

測定を繰り返す中で、ゲージを床に置いたり他の工具と当たったりするとゼロ点がずれることがあります。長時間の測定作業では、30分〜1時間ごとにゼロ設定を確認し直す習慣をつけましょう。厳しいところですね。

対策としては、測定前チェックリストを一枚紙に印刷して工具箱の蓋裏に貼っておく方法が実用的です。「温度馴染ませ → ゼロ設定 → 測定子確認」の3項目だけでも目に入るようにしておくと、うっかりミスを大幅に減らせます。

ボアゲージの収納・保管方法：精度を長持ちさせる工具管理術

ここからは収納の話です。

ボアゲージは精密工具の中でも振動や衝撃に弱いカテゴリに入ります。ダイヤルゲージ部分はごく小さなギアとスプリングで構成されており、30cm程度の高さから落としただけで指針がズレる事例が現場では珍しくありません。工具箱の引き出しにそのまま入れて他の工具と混在させるのは、精度管理の観点からNGです。

収納の基本ルール

- 専用ケース（フォームインサート付き）に入れて保管する
- ダイヤルゲージのスピンドルは測定圧のかかっていない「自由な状態」で保管する
- 直射日光・高温多湿の場所（車のトランクなど）は避ける
- 測定子とアンビルの接触部に薄く防錆油を塗布してから保管する

専用ケースが手元にない場合、100円ショップで販売されているスポンジシートをカットしてケース代わりにする方法があります。スポンジ厚さは10mm以上あれば振動吸収の効果があり、測定子が他の工具と接触するのを防げます。これは工夫次第でコストゼロで実現できます。

収納場所の選び方

精密工具に適した環境は「温度15〜25℃、湿度40〜60%」が目安です（JIS B 0680準拠）。この範囲を外れる環境に長期保管すると錆や変形のリスクが高まります。梅雨時期は除湿剤（シリカゲル）をケース内に同梱するだけで効果があります。シリカゲルは100g入りパックが数百円で販売されており、色が変わったら電子レンジで再生できるタイプが経済的です。

また、収納棚の「専用スペース」を決めることも重要です。「どこでも入れられる場所」に工具を置くと探す時間が増えるだけでなく、誰かが別の場所に動かした際に衝撃を受けるリスクも上がります。「ボアゲージはここ」という定位置管理（いわゆる5S活動の「整頓」）が、精度維持に直結します。

日本金属プレス工業協会 – 5S活動の基本と工具管理への応用

収納方法の改善は工具の寿命だけでなく、日々の作業効率にも直結します。収納スペースをきちんと整えるだけで、測定ミスや紛失によるロスタイムを年間で数時間単位で削減できるケースもあります。収納に興味がある方にとって、精密工具の管理は日常の整理収納術と地続きの分野です。

【独自視点】ボアゲージの測定データを収納・記録する活用術

測定して終わりにするのは、実はもったいない使い方です。

プロの現場では、ボアゲージで得た測定データを蓄積・比較することで「摩耗のトレンド」を把握し、部品交換の時期を事前に予測しています。個人でも同じことができます。簡単な表計算ソフト（ExcelやGoogleスプレッドシート）を使い、測定日・測定箇所・測定値の3列だけを記録するだけで、変化を視覚化できます。

例えばエンジンのシリンダー内径を半年ごとに記録していくと、1年で0.01mm摩耗が進んでいるのか0.05mm進んでいるのかが数値で見えてきます。メーカーが定めるシリンダーの使用限界は、多くの場合「標準値+0.1mm」前後に設定されています。記録があれば「あと何年使えるか」を推算できます。これは予防整備の考え方そのものです。

データ記録の習慣は収納スペースの管理にも応用できます。「この引き出しにはどの工具が何本ある」という在庫記録をつけることで、工具の紛失に早期に気づけます。現場での工具紛失コストは、補充費用だけでなく作業停止時間のロスも含めると想像以上に大きくなります。

測定データと収納記録を組み合わせた「工具台帳」を作ることは、プロの整備士が当たり前にやっていることです。意外ですね。個人でも「メモ1枚」から始められるので、まず測定値を書き留める習慣をつけてみましょう。データが3回分蓄積されれば、傾向が見えてきます。記録が増えるほど意思決定の精度も上がります。

経済産業省 – 計測管理の基礎ガイド（測定データの管理・活用に関する指針）

測定子の交換時期も記録があると判断しやすくなります。使用回数や時間に基づいて「500回測定したら点検」「2年ごとに校正依頼」といったルールを自分なりに設定し、工具台帳に記載しておくと管理がシンプルになります。工具の寿命を最大化しながらコストを抑えることにもつながります。
