マグネットクランプの仕組みと磁力ON・OFF制御の原理

マグネットクランプの仕組みを基礎から徹底解説

マグネットクランプを「ただの強い磁石」だと思っていると、収納の失敗で数千円を無駄にします。

収納情報

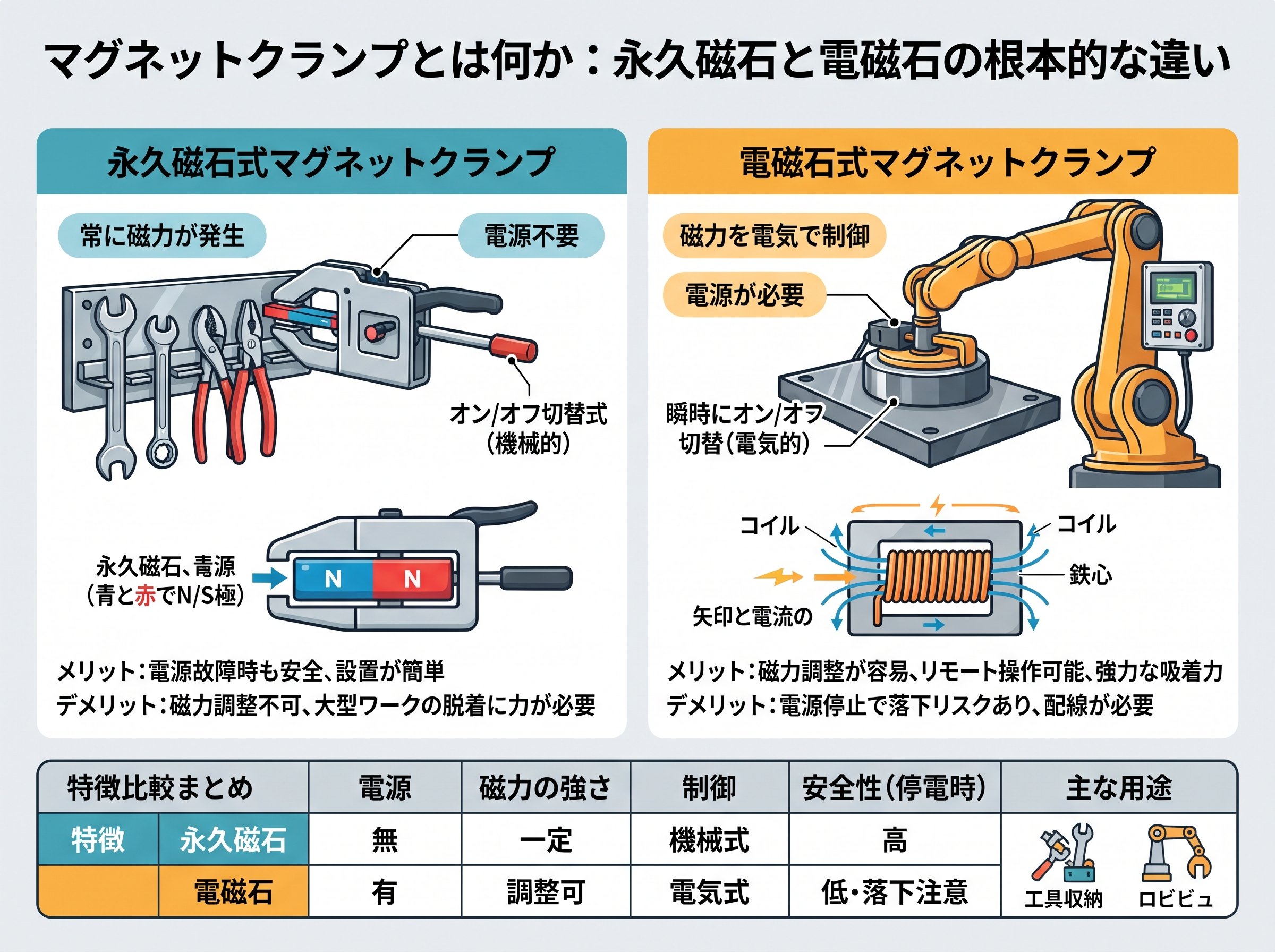

マグネットクランプとは何か：永久磁石と電磁石の根本的な違い

マグネットクランプとは、磁力を使って物体を固定・保持するための装置です。工場の金型交換から家庭の工具収納まで、幅広い場面で使われています。

ただし「磁石でくっつく装置」というざっくりした理解のまま使うと、素材選びを間違えたり、期待通りの収納ができなかったりします。まず根本から押さえましょう。

磁石には大きく2種類あります。「永久磁石」と「電磁石」です。永久磁石は電力なしで常に磁力を発生させ続けるもの。電磁石はコイルに電流を流している間だけ磁力を持つものです。この違いが、マグネットクランプの仕組みを理解する上で非常に重要です。

一般的なマグネットクランプには、「エレクトロパーマネントマグネット方式」というものが使われています。これは永久磁石をベースにしながら、電磁コイルへの一時的な通電によって磁極の向きを反転させ、磁力のON/OFFを切り替える仕組みです。つまり、クランプ中は電力を消費しません。

これが基本です。

工業用の著名なマグネットクランプメーカーとしては、コスメック・パスカル・ロームヘルド・ハルダー（イタリア製品）などが知られており、これらの多くがこのエレクトロパーマネント方式を採用しています。

参考：マグネットクランプの仕組みと種類（工作機械用クランプの解説）
クランプとは？工作機械用ワークのクランプの基本原理や種類 - メトロール

マグネットクランプの仕組みの核心：「磁気回路」と磁力制御の原理

「電源を切っても磁力が維持されるのに、スイッチひとつでOFFにもできる」——この一見矛盾しているように見える仕組みを理解するには、「磁気回路」という考え方が必要です。

磁力は目に見えない「磁束（磁力線の流れ）」として広がります。鉄などの強磁性体は磁束を強く引きつける性質があります。この性質を使って磁束の流れ道を設計したものが「磁気回路」です。

電気でいうところの「導線」の役割を、鉄などが果たしているイメージです。

マグネットベース（磁力ON/OFFスイッチつき磁石）の内部構造を例に挙げると、永久磁石をヨーク（鉄製の枠）の中に組み込み、スイッチ操作で永久磁石を物理的に回転させています。

- ONの状態：N極とS極が上下方向に向かい合い、磁束が外部の鉄素材を通るルートが最短になる → 強力に吸着
- OFFの状態：N極とS極が同一のヨーク（鉄枠）内に収まる形になり、磁束がヨーク内で完結してしまう → 外部への磁力がほぼゼロに

つまり、磁石そのものの磁力を消すのではなく、磁束の「通り道」を切り替えることでON/OFFを実現しているわけです。これは使えそうです。

工業用マグネットクランプでは、これをさらに精密化しています。アルニコ磁石（アルミニウム・ニッケル・コバルト合金）と電磁コイルを組み合わせ、コイルへの通電時にアルニコ磁石の磁極が反転する仕組みにより、ボタン操作1回で0.5〜4.5秒という速さでクランプ・アンクランプが可能です。

磁束はヨーク内部の設計が原則です。

参考：電源なしで磁力をONにしたりOFFにしたりできる仕組みの解説
電源を使わず磁力をON/OFFできるのかい？でーきー・・・る！ - note

マグネットクランプが停電でも外れない理由：永久磁石の安全設計

マグネットクランプを収納や工具固定に使う際、多くの人が心配するのが「電気が切れたら外れないか？」という点です。しかしこれは、仕組みを理解すると心配不要だとわかります。

工業用マグネットクランプの製品仕様書には、次の記述が共通して登場します。「金型クランプ中に停電やケーブルの断線が起こっても、アンクランプ（脱磁）しません」。これは電磁石との根本的な違いです。

電磁石は電流が止まれば即座に磁力がゼロになります。そのため電磁石だけで金型を支える設計にすると、停電と同時に金型落下が起きる危険があります。対してエレクトロパーマネント方式では、クランプ中（ON状態）の磁力は永久磁石によるものです。電力はON/OFFの切り替え瞬間にだけ使われ、固定中は一切の通電を必要としません。

これを家庭の収納DIYに置き換えると、「停電が起きても工具は落ちない」ということです。安心ですね。

さらに注目すべきは省エネ効果です。クランプ中に電力を消費しないため、連続して固定しておく用途では電気代がほぼゼロ。工業用途では年間の消費電力削減にも貢献するほどです。また、通電しない＝発熱しないという特性もあるため、熱で素材が傷つくリスクも低く抑えられます。

永久磁石ベースが条件です。

ただし、クランプ力（吸着力）を長期間維持できるかどうかは素材選びにもかかわります。ネオジム磁石は酸化しやすく、錆びると磁力が下がる性質があるため、湿気の多い洗面台やキッチン収納では防錆メッキ加工済みのものを選ぶことが大切です。

マグネットクランプの仕組みを生かす：磁性素材の選び方と収納での活用

マグネットクランプの仕組みを理解した上で、収納・DIYでの活用を考えましょう。前提として、磁石がくっつく金属と、くっつかない金属があるという点は必ず押さえてください。これを知らずに購入すると、「設置できない」「すぐ落ちる」という失敗につながります。

素材	磁石との相性	代表例
鉄・スチール	✅ くっつく	冷蔵庫扉、スチールラック、工具箱
SUS430（フェライト系ステンレス）	✅ くっつく	一部の鍋底、金属棚
SUS304（オーステナイト系ステンレス）	❌ くっつかない	キッチン天板、洗面台フレーム
アルミニウム	❌ くっつかない	アルミ棚、プロファイル材
銅・真鍮	❌ くっつかない	水道管、装飾金具

冷蔵庫の扉はスチール製であることが多く、マグネット収納との相性は抜群です。しかし、最近増えているオールステンレスや樹脂コーティング製の冷蔵庫は磁石がつかないケースもあります。購入前に冷蔵庫の素材を確認することが大切です。

どういうことでしょうか？磁石がつかない場所に使いたい場合は、ダイソーなどで販売されているスチール製のプレートシートやスチールタイルを貼り付けることで、磁石が使えるベースを後付けする方法があります。このひと手間で、収納の選択肢が大幅に広がります。

また、マグネットクランプを収納に活用する際の磁力の目安として知っておくと便利な数字があります。ネオジム磁石を使ったマグネットフックでは、垂直方向に最大20kgまで耐えられる製品も存在します。ハサミ1本は約100〜200g程度、包丁は150〜300g程度ですから、家庭の収納であれば十分な保持力があります。これは使えそうです。

マグネットクランプ仕組みの独自視点：「磁気回路の設計思想」が収納アイデアに直結する理由

ここでは少し視点を変えて、工業用マグネットクランプの設計思想が家庭の収納発想にどう応用できるかを掘り下げます。これは検索上位の記事ではほとんど触れられていない観点です。

工業用マグネットクランプでは「ハニカム構造のプレート」が使われることがあります。これはプレート表面に蜂の巣状の凸凹を設けることで、磁束が均等に分散され、クランプ面全体に均一な吸着力が働く設計です。特定の一点に力が集中しないため、薄い金属板でも変形させずに保持できます。

これを家庭の収納に置き換えて考えると、マグネットシートや大判のマグネットプレートを使う際に「磁力が均等に分布しているか」という視点が生まれます。一点に集中するタイプのマグネットよりも、面全体で支えるタイプを選ぶほうが、重い収納物を安定して支えられるわけです。

磁束の均等分散が原則です。

また工業用途では、クランプ面の「密着確認」が非常に重視されます。近接スイッチを使って金型と磁石プレートの間に隙間がないかをリアルタイムで監視し、少しでもズレが生じた瞬間に非常停止信号を出す設計になっています。これを家庭収納に置き換えると、マグネットフックに重いものを吊り下げる前に「吸着面に埃や水気がないか」を確認するひと手間が、落下事故を防ぐ重要なポイントになります。

吸着面の清潔さが条件です。

さらに、工業用マグネットクランプの中には240℃の高温にも耐えられる特殊品が存在します（イタリアのM-TECS Pなど）。これはアルニコ磁石が比較的高温に強い特性を活かしたものです。家庭のコンロ周りや乾燥機近くに収納を設ける場合、熱に弱いネオジム磁石より耐熱性の高い磁石素材を選ぶ必要があることを覚えておきましょう。

参考：イタリア製マグネットクランプの特長と仕組みの詳細
マグネットクランプ M-TECS P - ロームヘルド・ハルダー

マグネットクランプの仕組みを正しく理解して失敗を防ぐ：よくある誤解と注意点まとめ

最後に、マグネットクランプや磁石収納を使う際によくある誤解と、それを防ぐための実践的な注意点をまとめます。

誤解①：「磁石が強ければどこでも使える」

磁力がいくら強くても、アルミ・銅・非磁性ステンレス・樹脂・木材には吸着できません。素材の確認が最初の一歩です。吸着できる素材かどうかをチェックしてから購入するルーティンを作ると、ムダな出費を防げます。

誤解②：「ネオジム磁石は最強だから一番いい」

ネオジム磁石は確かに現存する永久磁石の中で最も強い磁力を持ちます。しかし80℃以上の熱で磁力が大幅に低下し、湿気による酸化（錆び）で磁力が落ちる弱点があります。コンロ周りや屋外での収納には不向きです。厳しいところですね。

一方、フェライト磁石は磁力はネオジムより劣りますが、錆びにくく熱にも比較的強いため、屋外や湿気のある場所での長期使用に向いています。価格も安価です。

誤解③：「クランプ中は電力が必要」

エレクトロパーマネント方式のマグネットクランプは、固定中に電力を消費しません。電力を使うのはON/OFFの切り替え瞬間だけです。家庭の収納では関係ないように思えますが、工場の設備費・電気代削減を考える際に重要なポイントです。

誤解④：「磁石はスマホに絶対NG」

磁石付きホルダーを使っただけでスマートフォンが壊れるケースは多くありません。ただし、磁気カード（クレジットカード・Suica等）やペースメーカーには明確な悪影響があります。収納場所を決める際は、これらのものとの距離を15cm以上確保することが推奨されています。

• 🔍 購入前に設置面の素材を確認する（鉄・スチール系かどうか）




• 🌡️ 熱がかかる場所にはネオジム磁石を避け、フェライトや耐熱品を選ぶ




• 💧 湿気の多い場所では防錆メッキ加工済みの磁石を選ぶ




• 🧹 吸着面の埃や水気を定期的に拭き取り、密着力を維持する




• 📱 磁気カード・ペースメーカーから15cm以上離して設置する

これだけ覚えておけばOKです。

磁石の種類・素材との相性・設置環境の3点を押さえれば、マグネットクランプを使った収納は快適で安全なものになります。工業の世界で磨かれてきた「磁力でしっかり固定する」という技術を、日常の収納にうまく取り込んでいきましょう。
