トルクスビット規格の種類とサイズ選びの完全ガイド

トルクスビット規格の基礎から選び方まで徹底解説

サイズが1段階違うだけで、ネジ穴が二度と使えなくなります。

収納情報

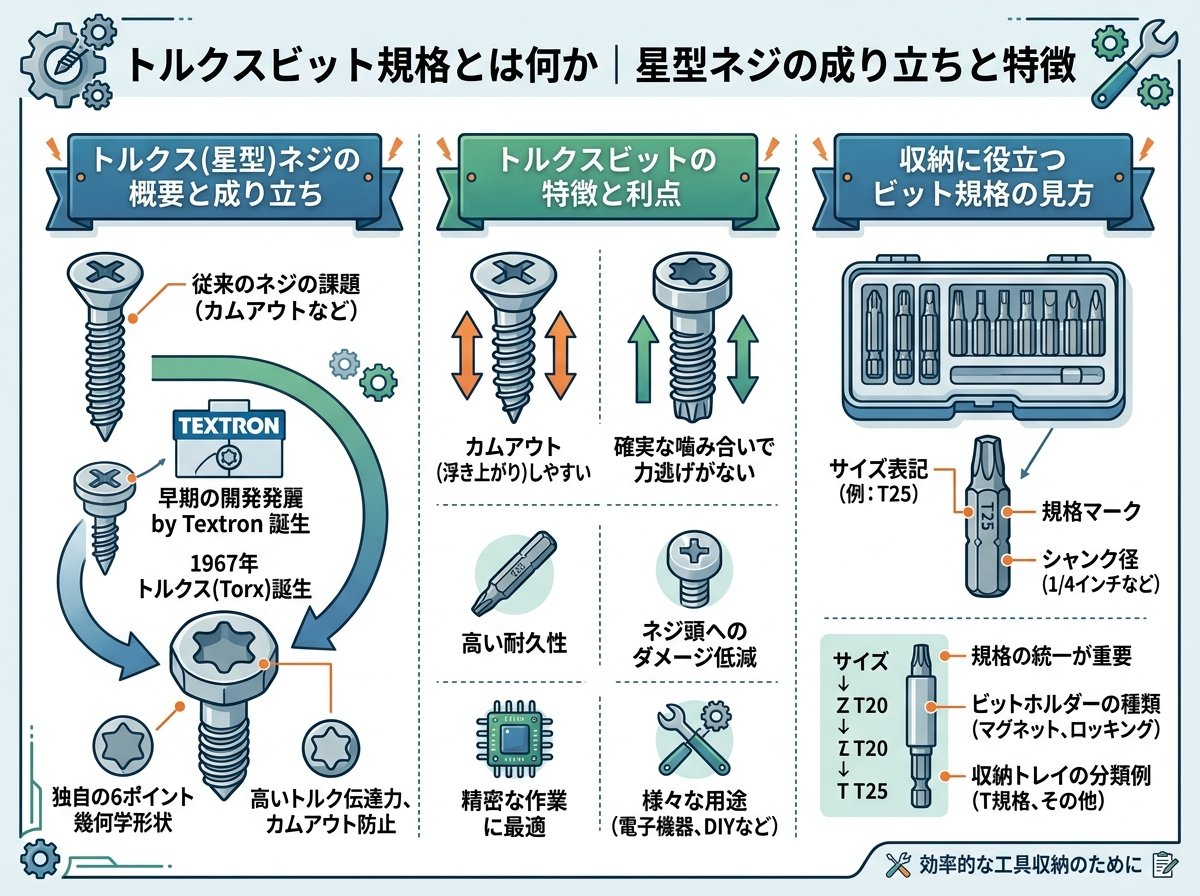

トルクスビット規格とは何か｜星型ネジの成り立ちと特徴

トルクスビットとは、「トルクス（TORX®）」形状のネジを締めたり緩めたりするための専用工具ビットです。トルクスは1967年にアメリカのテキストロン・カムカー社（後にTRW社）が開発した、六角星型のネジ頭規格で、現在では国際規格のISO 10664にも採用されています。

「トルクス」という名称は登録商標のため、商標を回避した呼び方として「ヘックスローブ」「ヘクサロビュラー・インターナル」と呼ばれることもあります。どれも同じ形状を指していると考えてOKです。

トルクスが生まれた背景には、プラスねじやマイナスねじでは解決できなかった「カムアウト問題」がありました。カムアウトとは、ネジを締める際にドライバーの先端がネジ穴から飛び出して滑ってしまう現象です。プラスドライバーは構造上、回転力に加えて工具を押し上げる力（分力）が生まれるため、どうしてもカムアウトが発生しやすくなります。

トルクスの場合、工具とネジ穴が「点」ではなく「面」で接触します。そのため駆動角が小さく、加えたトルクを逃がさず効率よくネジに伝えられるのが最大の特長です。プラスねじと比べてカムアウトが格段に起こりにくく、ネジ穴が潰れにくいという実用的なメリットがあります。

また、トルクスは接触面積が広いため、ネジ頭のサイズをコンパクトにしても高い締め付け力を確保できます。これがスマートフォンやノートPCの内部など、省スペースが求められる精密機器でトルクスが採用される理由です。つまり、小さいネジでも高トルクが必要な箇所に特に向いています。

特徴	プラスネジ	トルクスネジ
工具との接触	点接触	面接触
カムアウトのしやすさ	しやすい	ほぼ起こらない
ネジ穴の耐久性	低め	高い
ネジ頭の小型化	限界あり	小型でも高トルク対応

現在トルクスが多く使われている製品は、パソコン・スマートフォン・タブレット・家電製品・ゲーム機・自転車・バイク・自動車（特に欧州車）など非常に幅広いです。収納家具の組み立てや棚の設置作業でも、近年はトルクスネジを使った製品が増えています。

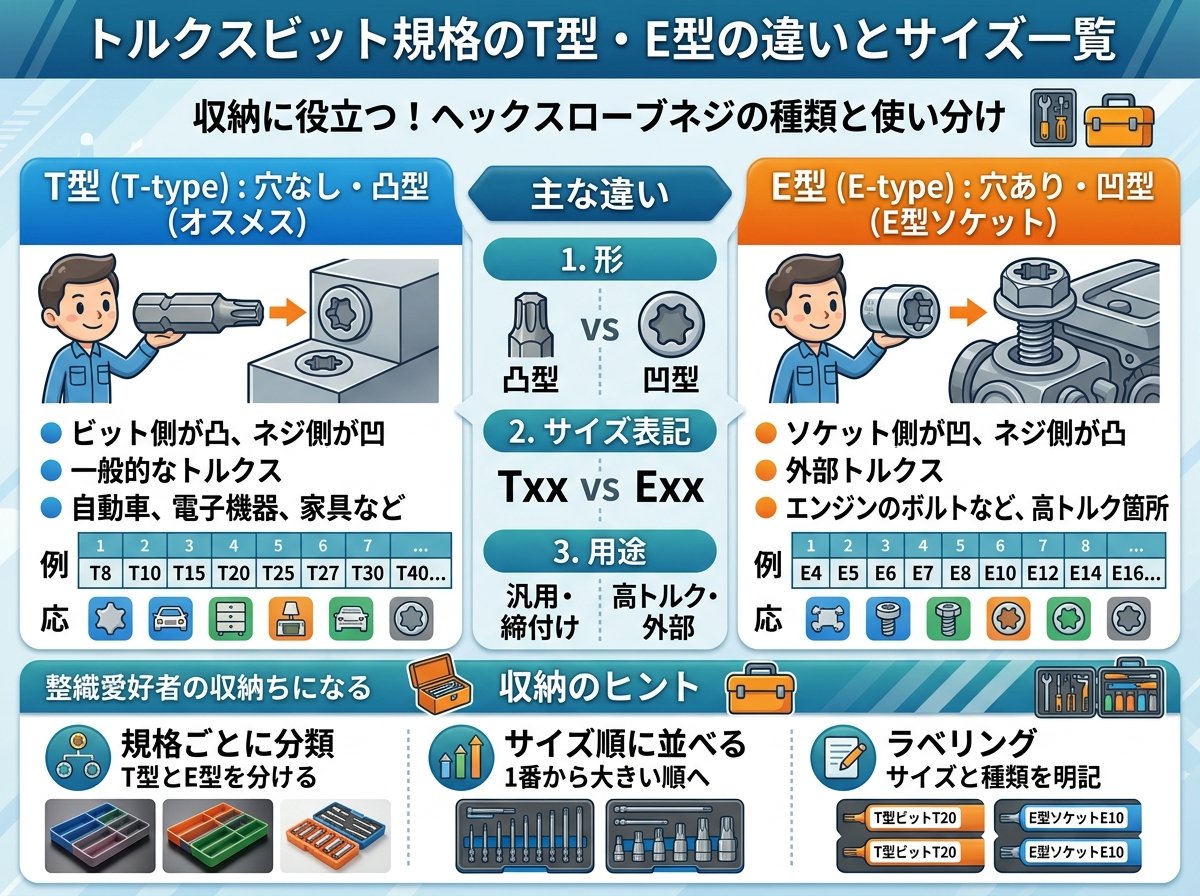

トルクスビット規格のT型・E型の違いとサイズ一覧

トルクスビットの規格は、大きく「T型（内径トルクス）」と「E型（外径トルクス）」に分かれます。この2種類はネジ穴の形が凹凸逆になっているため、工具を間違えると全く使えません。

T型トルクスは、ネジ穴が凹（くぼみ）になっており、工具側が凸（星型の突起）になっている最も一般的なタイプです。「T6」「T25」のように「T＋数字」で表記され、数字が大きいほどサイズが大きくなります。PCやスマホの内部、家電、自転車、バイクの外装など、幅広い場面で使われています。

E型トルクスは、T型と逆の構造でネジ頭が凸（突起）になっており、工具側が凹（受け口）になっています。「E型（エクスターナルトルクス）」とも呼ばれ、「E6」「E18」のように「E＋数字」で表記されます。主に自動車のエンジンやトランスミッション周辺で使われることが多い規格です。

⚠️ 重要な注意点として、T型とE型では「同じ数字でもサイズが異なります」。例えば「T10」と「E10」は別物で、形状も異なるため互換性は一切ありません。

以下に、よく使うT型トルクスのサイズ一覧をまとめます。

サイズ	先端径（A寸法/参考値）	主な用途
T6	約1.65mm	スマートフォン、眼鏡フレーム
T8	約2.30mm	携帯ゲーム機、小型家電
T10	約2.72mm	ノートPC、PCファン、家電カバー
T15	約3.26mm	自転車パーツ、小型ボルト
T20	約3.84mm	バイク外装、車内装パネル
T25	約4.40mm	自転車ブレーキ、収納棚の組立ボルト
T27	約4.96mm	車パネル、電動工具ハウジング
T30	約5.49mm	車外装パネル、足回り
T40	約6.60mm	車サスペンション周辺
T50	約8.79mm	大型機械、エンジンマウント

日常のDIYや収納家具の組み立てではT20〜T30あたりが出番となることが多いです。T25は「自転車のディスクブレーキ固定ネジ」や「組み立て家具のボルト」にもよく使われるサイズで、1本持っているだけで対応できる場面が増えます。

T25が基本と考えておくといいでしょう。

参考：工具メーカー「VESSEL（ベッセル）」によるトルクス規格の詳細解説ページ。T型・E型のサイズ表や特長が日本語でまとめられています。

【関連知識】トルクス（TORX）の用途とトルクスのサイズ・種類｜VESSEL

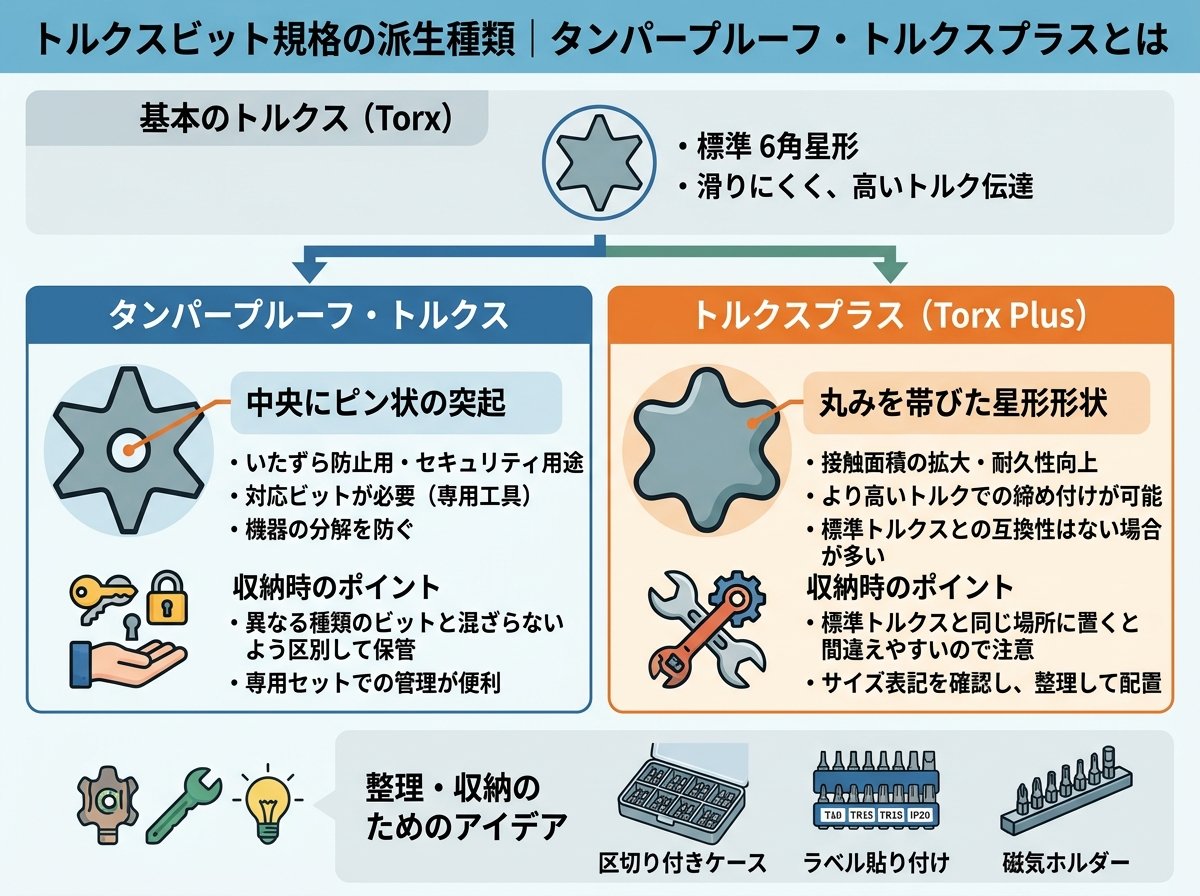

トルクスビット規格の派生種類｜タンパープルーフ・トルクスプラスとは

トルクスには標準的なT型・E型のほかに、さまざまな派生規格があります。DIYや収納家具の組み立てではあまり登場しませんが、知っておくと「このネジ、普通のトルクスビットが入らない！」という場面で慌てずに済みます。

タンパープルーフ・トルクス（セキュリティトルクス）は、ネジ穴の中央に突起（ピン）が追加された、いじり止め機能付きの規格です。「Torx TR」「TR型」「耐タンパトルクス」とも呼ばれます。この突起があるため、通常のトルクスビットを差し込もうとしても中央が当たって入りません。専用の「中央に穴が開いたセキュリティトルクスビット」が必要になります。

公共設備や自動販売機、ゲーム機・電子機器の「開けてはいけない箇所」に使われることが多いです。間違えて通常ビットで無理やり回そうとすると、ビット先端が破損したり、ネジ穴を傷つけたりするため要注意です。

トルクスプラス（Torx Plus / IP規格）は、トルクスの後継として開発された改良版規格です。通常のトルクスが6角の星型なのに対し、トルクスプラスは突起の先端がより太く角ばった形状になっており、駆動角がほぼ0度に近い設計になっています。これにより、トルクスよりもさらに高いトルク伝達効率とカムアウト防止性能を実現しています。

「1IP・2IP・10IP・25IP」のように「数字＋IP」で表記されます。トルクスプラスの工具で通常のトルクスを回すことは一応可能ですが、逆（トルクスの工具でトルクスプラスのネジ）は工具やネジを破損させる恐れがあるため推奨されていません。

これは見落としがちなポイントです。

さらにタンパーレジスタント・トルクスプラス（IPR規格）は、トルクスプラスにいじり止め機能を追加したタイプです。ネジ頭が5角形の形状になっており、通常のトルクスプラス工具では差し込めません。ペンタロビュラとも呼ばれ、Appleのスマートフォン・タブレット端末の分解修理などでよく登場します。

規格名	表記例	特徴	主な用途
T型（標準）	T6〜T50	最も一般的。工具側が星型突起	家電・PC・バイク・DIY全般
E型（外径）	E4〜E40	凹凸逆。ネジ頭が突起型	自動車エンジン・トランスミッション
セキュリティ（TR）	T10H等	中央に突起あり。専用ビット必要	公共設備・電子機器の開封防止
トルクスプラス	10IP〜50IP	駆動角ほぼ0°。高効率・耐摩耗	工場ライン・精密組立
ペンタロビュラ（IPR）	9IPR〜	5角形ネジ頭。高いいじり防止	iPhone等の精密機器

収納家具の組み立てやDIY棚づくりで使われているのは、ほぼT型（標準）です。一方、スマートフォン・タブレットの分解を行う場合はT型のほか、セキュリティトルクスやペンタロビュラに対応したビットセットを用意する必要があります。

トルクスビット規格で起きやすいサイズミスと回避策

トルクスビットを使うときに最も多いトラブルが「サイズの間違い」です。プラスドライバーと違い、トルクスはサイズ展開が細かく、T8・T9・T10のように1〜2番違いのサイズが複数存在します。見た目が非常によく似ているため、目視での判断は禁物です。

サイズが合っていないビットを無理やり差し込んで回すと、ネジ穴の星型の山が削れてガバガバになります。こうなると正規サイズのビットも噛み合わなくなり、最終的にネジが外せなくなります。修復するには専用の「なめたネジはずしビット」が必要になり、それでも取れない場合はネジを削り取る破壊作業が必要になることも。収納棚や家具の組み立てでこれが起きると、材料を無駄にしてしまう可能性があります。これは痛いですね。

特に混同しやすい組み合わせは、以下のとおりです。

• T8とT9：先端径の差がわずか約0.18mm。見た目ではほぼ判別不能。
• T10とT15：差は約0.54mmだが、慣れないと間違えやすい。
• T25とT27：差は約0.56mm。どちらも自転車・車に使われるため混同注意。

サイズミスを防ぐための具体的な方法は3つあります。

① ネジ頭の刻印を確認する：近年のトルクスネジには「T25」などのサイズが刻印されていることが多いです。作業前にネジをよく見る習慣をつけると間違いが減ります。

② ビットをネジに差し込んで確認する：正しいサイズのビットはネジ穴に「スッ」とスムーズに入り、グラつきがありません。少しでもガタつく場合はサイズが合っていないサインです。回す前に必ず確認するのが条件です。

③ サイズ判定用ゲージを使う：KTCなど一部の工具メーカーが販売している「トルクスサイズゲージ」を使えば、ネジのサイズをT10〜T60まで素早く判定できます。サイズが不明なネジに出会う機会が多いなら、1本持っておくと便利です。

また、似たサイズのビットを同じ引き出しや工具箱に一緒に入れておくと、作業中に間違って手に取ることがあります。収納するときは、サイズをラベルで明示するか、サイズ別に区分けされた専用ケースに入れて管理するのがおすすめです。ビットの整理整頓が、実はネジ穴の破損防止にも直結しています。

収納DIYでのトルクスビット規格の選び方と用途別チェックリスト

棚やラック、ウォールシェルフなどの収納DIYでは、意外とトルクスビットの出番が多いです。IKEA製品や欧州系のインテリア家具には、組み立て用にトルクスネジが採用されているケースが増えています。特にT25・T30は、収納家具の組み立てボルトとしてよく使われるサイズです。

一方、スマートフォンや周辺機器の収納・整理のついでに分解清掃を行う場合は、T6〜T10の精密トルクスビットが必要になります。これなら問題ありません。

以下は、収納に関連するDIYシーン別の必要ビットチェックリストです。

• 📦 棚・ラック・収納ボックスの組み立て：T20〜T30を優先的に準備。特にT25はマスト。
• 🖥️ PCやゲーム機の分解・整理整頓：T6・T8・T10の精密ビットが必要。セキュリティトルクス対応かも確認。
• 🚴 自転車の収納・パーツメンテナンス：ディスクブレーキにT25、その他パーツにT20・T30が多い。
• 🚗 車載収納・カスタム（ダッシュボード、内装）：T20・T25中心。欧州車はE型も必要になる場合あり。
• 📱 スマホ・タブレットのバッテリー交換など：T5・T6・ペンタロビュラ（IPR）対応ビットが必要。

最初の1セットとして選ぶなら、T8〜T40が揃った「T型トルクスビットセット（いじり防止タイプ兼用）」がコスパ良くおすすめです。いじり防止（セキュリティ）対応ビットは、中央に穴が開いているため通常のトルクスネジにも使えます。1セットで両方に対応できるということですね。

収納の観点からも、バラ買いより専用ケース入りセットのほうが紛失リスクが下がります。ビットを購入したら作業後に必ず元のケースに戻す習慣をつけるだけで、次回「あのサイズがない！」という場面を防げます。特にT8・T9・T10のように近いサイズが複数あるトルクスビットは、ケースのサイズ表示が見やすいものを選ぶとストレスが減ります。

収納上手は工具選びから始まる、と言えるかもしれません。

参考：トルクスドライバーの種類・選び方を詳しく解説しているASKULのコラム。T型・E型の違いから用途別の選び方まで整理されています。

トルクスドライバーとは？先端の形状や種類、選び方をわかりやすく解説！｜ASKUL

トルクスビット規格を賢く管理するための収納アイデアと注意点

トルクスビットは種類が多い工具のひとつです。T型だけでもT1〜T70以上の規格が存在し、実際に市販されているセット品にはT8〜T50前後の10本以上が含まれることが珍しくありません。これだけの本数を無秩序に引き出しに入れると、使いたいサイズをすぐに探せなくなります。

ビット管理で最も多い失敗が「目視でサイズを判断しようとすること」です。トルクスビットはサイズごとに先端の大きさが微妙に違うだけなので、見た目での区別はほぼ不可能です。T20とT25は先端径の差が約0.56mmしかなく、計測器なしでの判別は現実的ではありません。

効果的な収納・管理方法を以下にまとめます。

• 🏷️ サイズ別専用ケースで管理：購入時の専用ケースをそのまま使うのが最も確実。ケース内にサイズ表示がある製品を選ぶと出し入れのミスが減る。
• 🔢 ビットにサイズをマーキング：油性ペンやラベルシールで「T25」と書いておくだけで間違いが格段に減る。
• 📌 マグネットビットホルダーを活用：工具箱のフタや壁面パネルにマグネット式のビットラックを取り付けると、使用頻度の高いサイズを取り出しやすく管理できる。
• 🗂️ 用途別にセットを分ける：「DIY・棚づくり用（T20・T25・T30）」「PC・スマホ用（T6・T8・T10）」のように用途別にまとめると作業開始がスムーズ。

また、トルクスビットはビット差込角（シャンクサイズ）にも注意が必要です。一般的な電動ドライバーやインパクトドライバーに使うビットは「差込角6.35mm（1/4インチ）」が標準ですが、ラチェットハンドルに使うビットソケットは「差込角9.5mm（3/8インチ）」や「差込角12.7mm（1/2インチ）」のものがあります。サイズが合わない工具には使えないため、購入前に手持ちの工具の差込角を確認しておきましょう。

差込角の確認が条件です。

収納家具の組み立てやDIY作業では、電動ドライバー用の6.35mm差込角ビットが最も汎用的です。一方、車やバイクの整備で強いトルクをかけたい場合はビットソケット（9.5mmや12.7mm差込角）が適しています。使う工具と差込角を事前に揃えておくだけで、作業中のストレスが大幅に減ります。

ビットの整理は、作業の効率と精度を守る大切な収納習慣です。工具の種類が増えてきたら、透明フタ付きの専用ケースに収納してサイズ順に並べておくだけで、次の作業がぐっとスムーズになります。

参考：VOLTECHNOによるトルクスビットの種類・特徴の解説記事。T型・E型・セキュリティ・トルクスプラスの違いが視覚的にまとめられています。

トルクスビットとは【工具の特徴・選び方解説】｜VOLTECHNO
