ヘリサートタップの下穴径と深さを正しく選ぶ方法
普通のM6タップ下穴（φ5.0mm）でヘリサートを施工すると、タップが入らず母材を丸ごと廃棄する羽目になります。
収納情報
ヘリサートタップの下穴径が通常タップと異なる理由
ヘリサートを使う目的は、樹脂・アルミなどの軟質材のねじ穴を補強したり、舐めてしまったねじ山を修復したりすることです。コイル状のステンレス部品（インサート）を母材のねじ穴に挿入することで、ボルトが受ける力を均一に分散させ、ねじ山の耐久性を大幅に高められます。
そこで重要になるのが、最初の工程である「下穴加工」です。ヘリサートを正しく機能させるには、通常のメートルねじ用の下穴径ではなく、ヘリサート専用の径でドリル加工を行う必要があります。
なぜかというと、挿入するインサートのコイル自体に一定の太さがあるため、コイルをしっかり収める溝を切るには、通常より外径が大きなタップを使う必要があるからです。その結果、タップに先立つ下穴も必然的に大きくなります。
つまり、下穴が標準です。同じ「M6ねじを切る」作業でも、ヘリサートの場合はゼロから設計し直す感覚が必要です。
| ねじの呼び | タップ下穴径（最小） | タップ下穴径（最大） | 適用ドリル径 |
|---|---|---|---|
| M3×0.5 | 3.12 mm | 3.20 mm | 3.15 mm |
| M4×0.7 | 4.17 mm | 4.30 mm | 4.20 mm |
| M5×0.8 | 5.16 mm | 5.33 mm | 5.20 mm |
| M6×1.0 | 6.25 mm | 6.42 mm | 6.30 mm |
| M8×1.25 | 8.31 mm | 8.52 mm | 8.40 mm |
| M10×1.5 | 10.37 mm | 10.62 mm | 10.50 mm |
例えばM6の通常メートルねじの下穴はφ5.0mmが一般的です。ところが、ヘリサートタップ用ではφ6.3mm（適用ドリル径）を使います。差は1.3mm。はがきの厚みが約0.23mmですから、5〜6枚分の厚さに相当する差がある計算です。この数値を勘違いしたまま加工すると、タップが穴に入らず、最悪の場合は母材ごと作り直しになります。
もうひとつ覚えておきたいのが「タップ下穴径には最大・最小の許容範囲がある」という点です。材質が軟質なアルミや樹脂の場合、高精度な加工が求められます。ドリル径は最大・最小の中央値付近を狙うのが基本です。
参考：各サイズのヘリサートタップ下穴径の一覧表（OSG NAVI）
インサートねじ用タップの下穴径一覧表＜インサート・ヘリサート＞ – OSG NAVI
ヘリサートタップの下穴深さの計算方法（止まり穴編）
下穴の「径」が決まったら、次に重要なのが「深さ」です。貫通穴（通し穴）であれば深さの管理はシンプルですが、止まり穴の場合はしっかりした計算が必要です。深さが足りないままタップを立てると、タップ底が穴底に当たって折れるリスクがあります。これは時間と材料のロスにつながります。
止まり穴の最小下穴深さは以下の式で求めます。
- 🔢 S = Lb + 2.5 × P
- S：ドリル穴の最小深さ（mm）
- Lb：ヘリサートの呼び長さ（mm）
- P：ねじのピッチ（mm）
具体例で確認しましょう。M10×1.5の2D（2倍径）ヘリサートを使う場合、Lb = 10 × 2 = 20mm、P = 1.5mmなので、S = 20 + 2.5 × 1.5 = 23.75mmが最小穴深さとなります。M10のボルトが差し込まれる実際の有効長さは20mmなのに、穴は23.75mm以上必要ということです。
この計算に加えて、穴面取り分（約1.0P）と余裕代（α）を設計で確保しておくと安全です。面取りを忘れると、ヘリサートの挿入口が荒れてインサートが斜めに入ってしまうことがあります。
ただし注意点があります。面取りは「糸面取り程度」にとどめることが推奨されており、大きく面取りしすぎると挿入不良の原因になります。これが意外と見落とされがちです。
止まり穴と通し穴で使う工具も変わります。設計段階で穴の形状を確定させてから、工具選定に入るのが基本です。
参考：止まり穴の最小深さ計算式を図解で解説（三友精機グループ）
工具の使用方法 – 三友精機グループ Eサート公式
ヘリサートタップ下穴の失敗を防ぐドリル選定の3つのコツ
下穴径の数値を把握しただけでは、現場での失敗をゼロにはできません。ここでは、実際の加工でつまずきやすいポイントを3点まとめます。
まず1点目は「ドリル径の許容範囲内に収めること」です。前述の表にあるとおり、下穴径には最小・最大の許容値があり、どちらを大きく外れてもトラブルになります。下穴が小さすぎると専用タップが入らず折れることがあり、大きすぎるとインサートを挿入したときにガタつきが生じて、ねじ山の強度が落ちます。適用ドリル径は「最大と最小の中央値」に設定されていますので、まずその径を選ぶのが原則です。
2点目は「アルマイト処理やメッキ後の穴径変化を見込むこと」です。アルミ材にアルマイト処理を施すと、皮膜の厚みによっては穴径が数μm〜数十μm単位で変わります。特にアルミはヘリサートが多用される材質なので、表面処理の工程を先に行う場合は下穴径に余裕を持たせるか、後から再加工することを設計段階で検討しておく必要があります。これは見落とされやすいです。
3点目は「穴の底に切粉をためないこと」です。ドリルで穴をあけた後、切粉が穴底に残ったままタップを立てると、タップが噛んで折れたり、ねじ山が不完全になったりします。エアブローで確実に切粉を除去してからタップ工程に進むのがセオリーです。この一手間を省くと、後工程のインサート挿入に影響します。
現場でよく見る失敗として「通し穴の感覚で止まり穴に同じ深さの下穴をあけてしまう」というケースも挙げておきます。通し穴なら問題ありませんが、止まり穴に浅すぎる穴をあけると、タップ底が穴底に当たって折れる事故が起きます。手間を惜しまず計算するのが条件です。

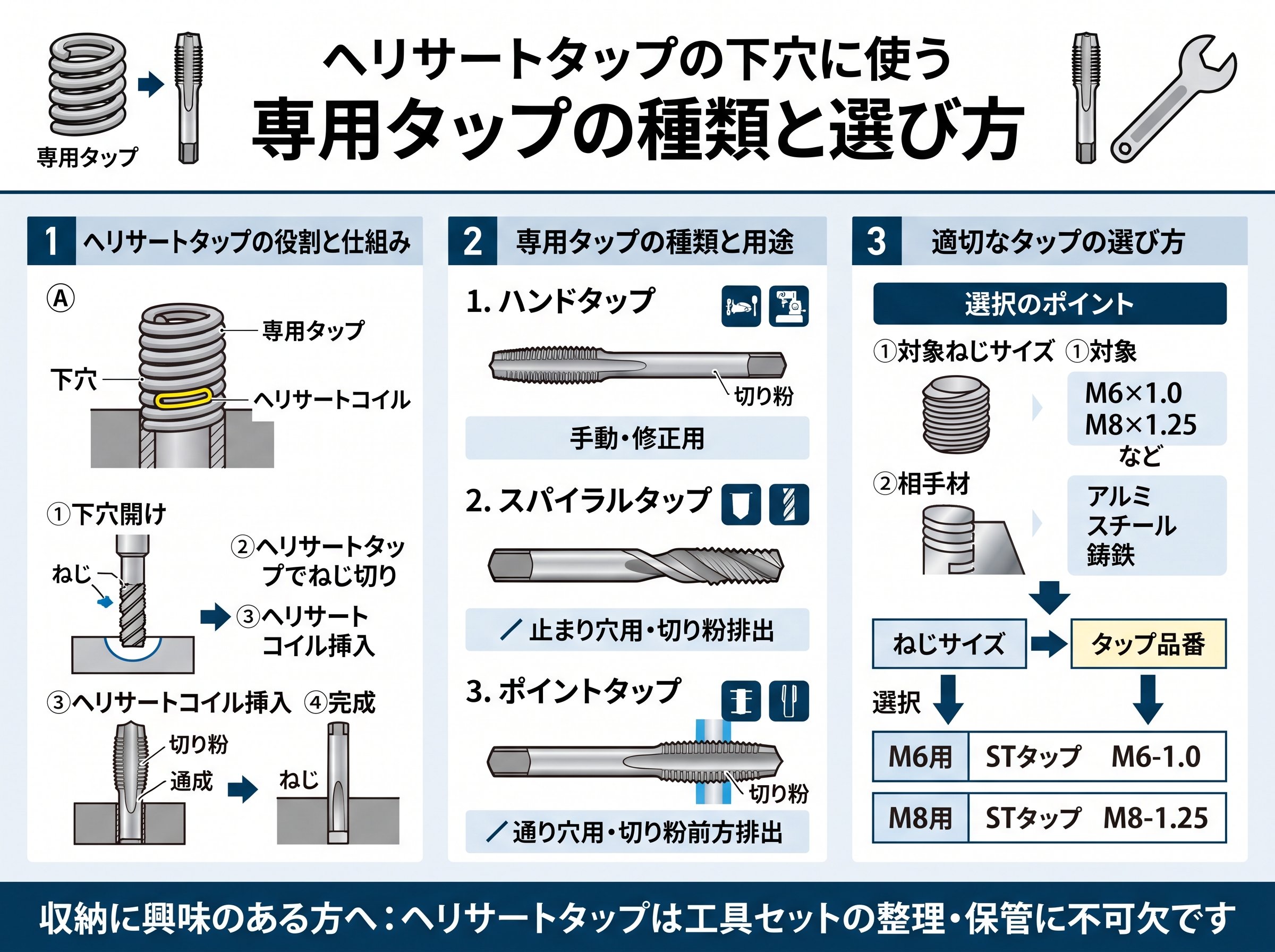

ヘリサートタップの下穴に使う専用タップの種類と選び方
下穴が正確にあいたら、次はヘリサート専用タップ（STIタップ）を使ったねじ切り工程です。この「専用タップ」という部分は、作業経験が浅いとつい見落とされます。通常のメートルねじ用タップを流用してしまうと、ヘリサートがうまく挿入できず、ねじ山がスカスカになってしまいます。
STIタップはメートルねじタップより外径がわずかに大きく設計されており、ヘリサートのコイルが隙間なくフィットする溝を形成します。メーカーによってタップの商品名が異なることがありますが、選び方のポイントは「ヘリサート（インサート）用」または「STIタップ」と明記されているものを選ぶ点です。
タップには「先タップ（#1）」「中タップ（#2）」「上げタップ（#3）」の3本組セットが標準的です。材質や穴の状態に応じて選択します。深い止まり穴には上げタップを使うのが鉄則です。上げタップは刃部がほぼ全長にわたって同径に設計されているため、穴底ギリギリまでねじ山を完全に形成できます。
傾きや芯ずれに注意することも重要です。タップが母材に対して垂直に立たないと、ヘリサートを挿入したときに軸がずれてボルトが斜めに入ってしまいます。特に薄板や小径の場合は、タップガイドやボール盤の使用を検討すると精度が格段に上がります。
タップ立て後は、エアブローで切粉を除去してから、必要に応じてインサートゲージでタップ穴を検査します。寸法が規格内に入っているか確認してからインサート挿入に進むのが安全です。
参考：ヘリサート（Eサート）の加工手順と専用タップの使い方の詳細
ヘリサート（ねじインサート）の基礎知識│加工や図面表記について – エージェンシーアシスト
ヘリサートタップの下穴とインサート長さの組み合わせ選定【独自視点】
下穴径と深さが正しく確保できていても、選ぶインサートの長さ（Dサイズ）を間違えると、施工後に強度が出なかったり、インサートが飛び出たりする問題が起きます。この「インサートの長さ選定と下穴深さの連動」という視点は、初心者が意外に見落としやすいポイントです。
ヘリサートの長さは1D・1.5D・2Dの3種類が標準で、「D」はねじの呼び径を意味します。M8のヘリサートなら、1D = 8mm、1.5D = 12mm、2D = 16mmということです。ただし、実際の挿入長さ（規格長さ）は呼び寸法より少し短くなります。M6の1Dであれば、呼び寸法6mmに対して実際の挿入長さは約4.25mmです。
ここが重要なポイントで、穴の深さを設計する際に「呼び寸法」のまま計算してしまうと余裕がなくなり、インサートが板面から飛び出すリスクがあります。たとえば板厚6mmの穴にM6の1.5D（呼び寸法9mm）を入れようとすると、3mm部品から飛び出すため施工不可です。先に使えるインサートのサイズを決め、そこから逆算して必要な板厚（穴深さ）を確認するアプローチが失敗しにくいです。
強度が十分かどうかについては、一般的にインサート長さが1.5D以上あれば、アルミ材でも実用的な締結強度が確保できるとされています。繰り返しボルトを脱着する箇所や振動が加わる環境では、2Dを選ぶとより安心です。
- 🔩 1D：省スペースで板厚が薄い場所向け。軽負荷な固定箇所に向く。
- 🔩 1.5D：標準的な用途。アルミや樹脂の一般固定に最もよく使われる。
- 🔩 2D：高負荷・振動環境や繰り返し脱着が多い箇所に推奨。
インサート長さが決まれば、止まり穴の必要深さも自動的に計算できます（S = Lb + 2.5P）。設計の入口を「どの長さのインサートが必要か」から考えると、下穴の径・深さ・タップ選定がすべて連動してきれいに決まります。この順序で考えると、設計ミスが激減します。
