インサイドマイクロメーターの使い方と基本知識
「目測でだいたい合ってる」と思ってDIYした棚の仕切りが、実は0.5mm以上ズレていて引き出しが入らなくなった経験はありませんか？
収納情報

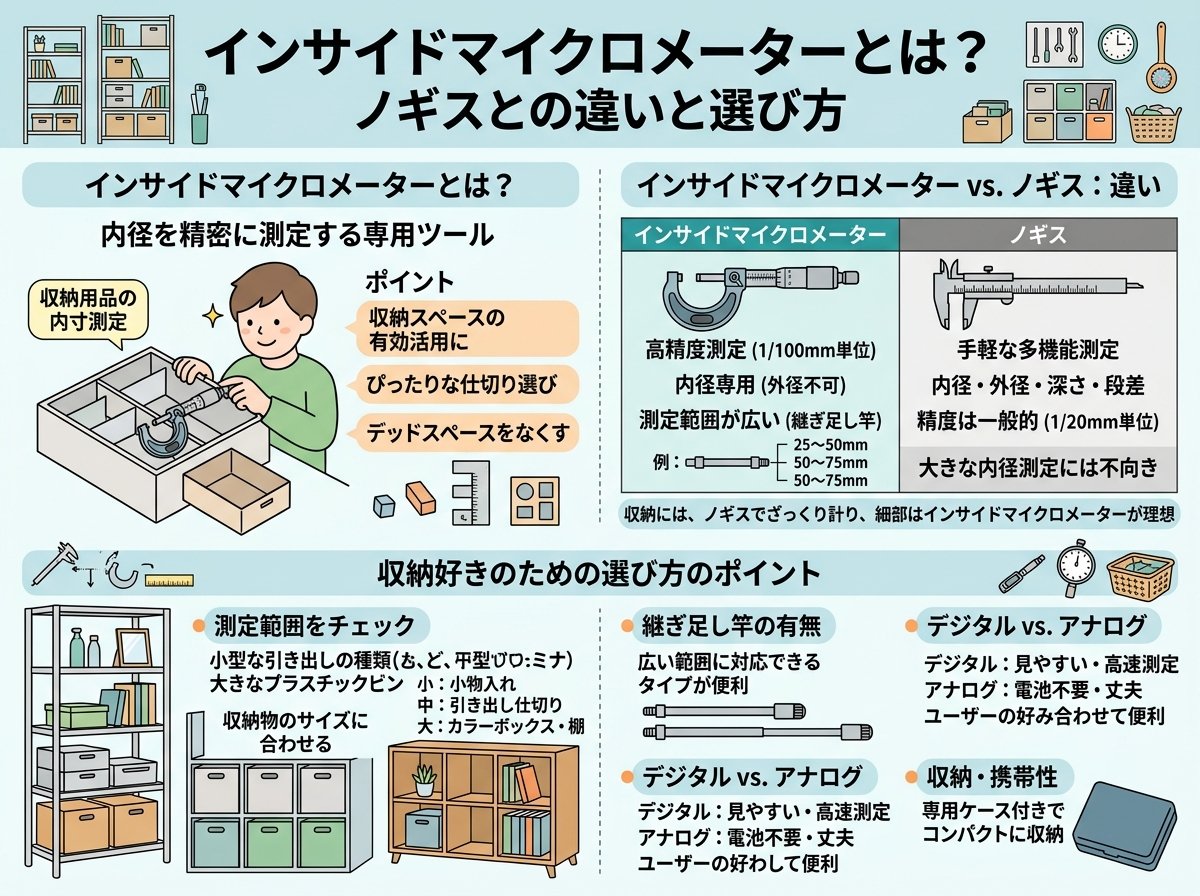

インサイドマイクロメーターとは？ノギスとの違いと選び方
インサイドマイクロメーターとは、穴や溝などの内径（内側の直径）を精密に測定するための工具です。一般的な外径マイクロメーターが外側の寸法を測るのに対し、インサイドマイクロメーターは名前の通り「内側」に特化しています。
測定精度は一般的に0.01mm単位で、機種によっては0.001mmまで読み取れるものもあります。これはノギスの最小読み取り値が0.05mm程度であることと比べると、5倍以上の精度差があります。1mmの50分の1、つまり1円玉の厚み（約1.5mm）のさらに150分の1を識別できるイメージです。
収納DIYで棚板を作る場面を想像してください。引き出しがスムーズに動くかどうかは、レールの内径とスライダーの外径が0.1〜0.5mm以内に収まるかどうかにかかっています。ノギスでは「だいたい」にしかならないところを、インサイドマイクロメーターは確実に詰めることができます。
では、ノギスとどう使い分けるべきでしょうか？
ノギスは外径・内径・深さを1本で測れる汎用性の高い工具ですが、内径測定においては接触面積が小さく、測定値がブレやすいという弱点があります。一方、インサイドマイクロメーターは内径専用に設計されているため、同じ穴を3回測っても誤差が0.01mm以内に収まるような再現性があります。これが基本です。
選び方のポイントとしては、「棒型（シリンドリカル型）」と「てこ式（ホールテスト型）」の2種類があることを知っておくと便利です。棒型は測定範囲が広く（例：6〜50mm）DIYでは使いやすいですが、小径の穴（5mm以下）には向きません。ホールテスト型は小径向きですが価格が高くなります。収納DIY用途では棒型で十分です。
| 比較項目 | インサイドマイクロメーター | ノギス |
|---|---|---|
| 最小読み取り値 | 0.001〜0.01mm | 0.02〜0.05mm |
| 測定対象 | 内径専用 | 内径・外径・深さ |
| 再現性 | 非常に高い | やや低い |
| 価格帯（入門機） | 3,000〜15,000円 | 1,000〜5,000円 |
| DIY向き度 | 精密作業向き | 日常用途向き |

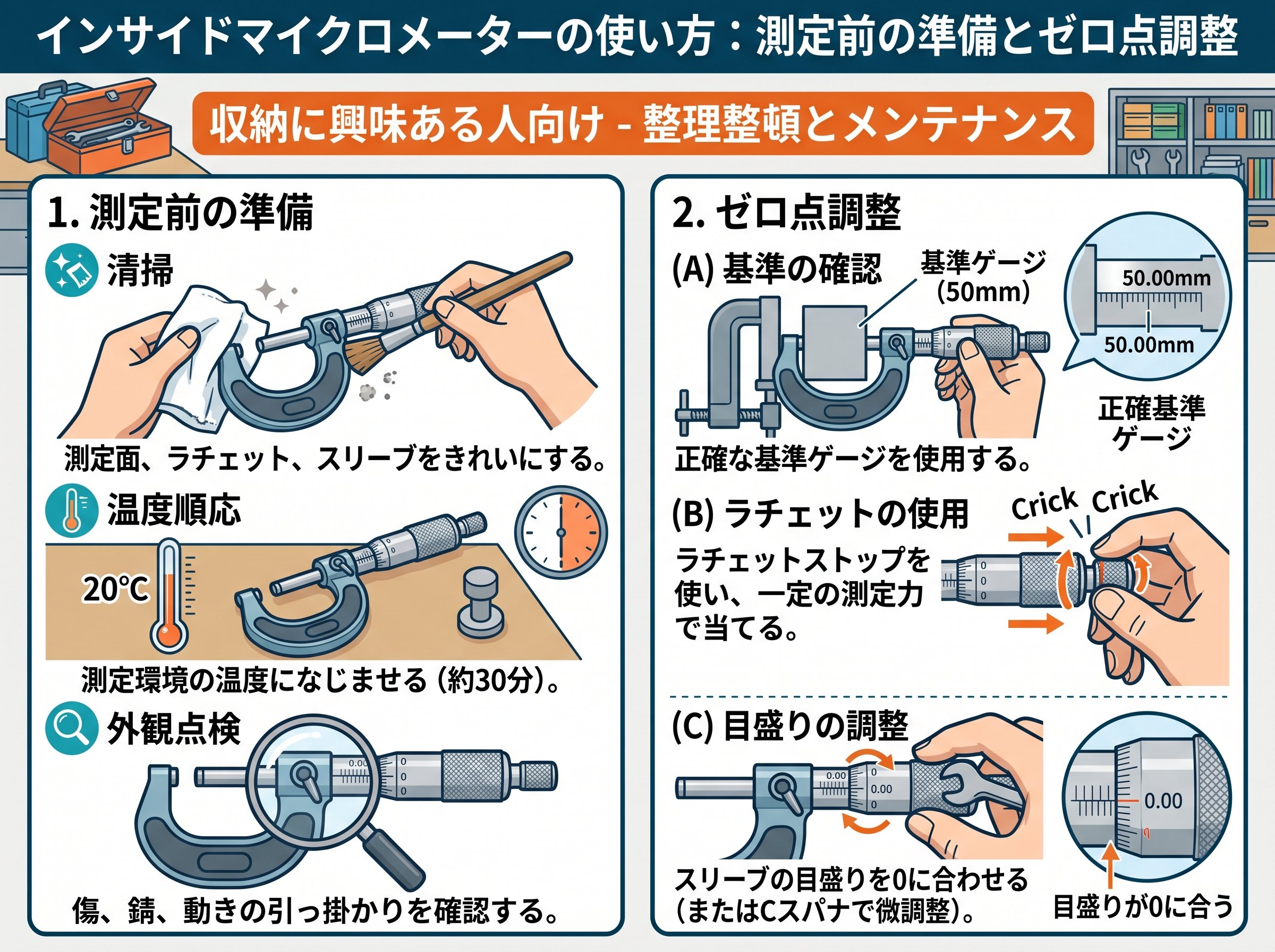

インサイドマイクロメーターの使い方：測定前の準備とゼロ点調整
正確な測定のためには、測定前の準備が9割を占めると言っても過言ではありません。どういうことでしょうか？
まず、工具を手に取ったらすぐ測り始めるのはNGです。人の手の体温（約33〜36℃）で工具が熱膨張し、精密な金属製の軸が最大0.003〜0.005mmほど伸びることがあります。これはハイグレードな測定では無視できない誤差になります。測定前に少なくとも5〜10分は室温に馴染ませる時間を取りましょう。
次に重要なのがゼロ点調整（キャリブレーション）です。棒型インサイドマイクロメーターには「基準ゲージ（セッティングリング）」または「リング型標準器」が付属していることが多く、これを使って0点を合わせます。手順は以下のとおりです。
- 🔩 基準ゲージに測定子をセットし、スピンドルをゆっくり回して接触させる
- 🔩 シンブルのロックを外し、指示値と基準値のズレをメモする
- 🔩 ズレがある場合は、スリーブ（固定側の目盛盤）をスパナで微調整してゼロに合わせる
- 🔩 再度ゲージに当てて確認し、0.01mm以内に収まっていればOK
ゼロ点調整は必須です。
また、測定子（アンビル）の先端に油分や汚れが付いていると、0.01mm以上の誤差につながります。工業用のウエスや無水エタノールを染み込ませたティッシュで、軽く拭き取るだけで十分です。エアブロアで埃を飛ばすのも効果的です。
測定対象（穴や溝）の側も同様に清掃が必要です。木材のバリや切り粉、金属の削りカスが残っていると、測定子が正しい位置に入らず、実際より小さな値が出てしまいます。400番以上のサンドペーパーで測定箇所を軽く均してから測るのが原則です。
インサイドマイクロメーターの使い方：正しい測定手順と目盛りの読み方
準備が整ったら、いよいよ測定に入ります。測定手順は大きく3つのステップに分かれます。
ステップ①：測定子の挿入と接触
測定子を穴の中に挿入する際は、ドライバーを回すようなひねり動作（スイング法）を使います。穴に対して測定子をやや斜めに入れてから、スピンドルをゆっくり回しながら水平に近づけていき、測定子が穴の壁面に均等に接触したことを確かめます。感触としては「ほんの少し引っかかりを感じた瞬間」が正しい接触点で、強く押し込むと測定値が大きくなってしまいます。これは使えそうです。
測定中は工具を両手で支え、できるだけ体重や握り力がシンブル（回転部）に伝わらないようにします。握り締めると手の熱が伝わるほか、わずかな力でも測定子が0.005〜0.01mm動いてしまうことがあります。
ステップ②：目盛りの読み取り
インサイドマイクロメーターの目盛り構造は外径マイクロメーターと同じで、スリーブ（固定スケール）とシンブル（回転スケール）の2段階で読み取ります。
- 📐 スリーブの縦線（基準線）上の最大の目盛り数値を読む（例：15mm）
- 📐 シンブルの0〜50の目盛りで、基準線に最も近い数値を読む（例：23）
- 📐 シンブルが0.5mm目盛りを超えているかを確認して0.5mmを加算するかどうか決める
- 📐 最終値＝スリーブ読み取り値＋シンブル読み取り値×0.01mm（例：15mm＋0.23mm＝15.23mm）
バーニヤ目盛り付きの機種では、さらに0.001mm単位まで読み取れます。バーニヤの目盛りはシンブルの線とスリーブの補助線が一致する箇所を探し、その数値（0〜9）を0.001mm単位として加算します。
読み取りが基本です。
ステップ③：複数点測定による確認
穴が真円でない場合（楕円化・摩耗など）、1点だけ測ると誤った判断につながります。90度ずつ向きを変えて最低2〜4か所を測定し、最大値と最小値の差（真円度）を確認しましょう。差が0.02mm以上ある場合は、穴の加工精度に問題があると判断できます。DIYで棚のレール穴を開けた際にこの差が大きいと、引き出しが傾いて動かしにくくなる原因になります。
インサイドマイクロメーターの使い方：収納DIYで活きる実践的な活用場面
収納づくりにインサイドマイクロメーターをどう使うか、具体的な場面で考えてみましょう。
場面①：引き出しレールの内径確認
スライドレールには「差し込み穴径」の規格があり、一般的なものでは直径5mmや6mmのビス穴に対応しています。ただしメーカーによって実測値が5.2mmだったり4.8mmだったりと微妙に異なります。インサイドマイクロメーターで事前に穴径を測っておけば、「ネジが緩い」「入らない」というトラブルを防げます。
場面②：パイプ収納の内径管理
アパレルや寝具の収納でよく使われるメタルラックのポールや、クローゼット用のパイプハンガーには外径25mm・28mm・32mmといった規格があります。接続ジョイントを購入する際、ポールの外径とジョイントの内径が0.3mm以上ズレていると、グラつきや抜け落ちの原因になります。インサイドマイクロメーターでジョイント内径を事前に測れば、ポールとの適合チェックができます。
場面③：木材の穴あけ後の確認
電動ドリルで木材に穴を開けた後、実際の穴径はビットの公称サイズより0.1〜0.5mm大きくなることがあります。例えば8mmのドリルビットで開けた穴が8.3mmになっていると、ダボ接合がぐらつく原因になります。インサイドマイクロメーターで仕上がり径を確認し、必要であればビットを変えるか穴を締め付け剤（ダボ接着剤）で補正するという判断ができます。
穴径の誤差に注意すれば大丈夫です。
場面④：既製品収納ボックスの寸法確認
市販のプラスチック収納ボックスの「穴あき仕切り」や「通気穴」の内径を測り、配線コードやチューブの外径と合わせる場面でも活躍します。例えばケーブルボックスの背面穴径が20mmと表示されていても、実測で19.5mmだったというケースがあり、外径20mmのコルゲートチューブが通らなかったという失敗談はDIYフォーラムでも頻出します。
インサイドマイクロメーターの収納・保管方法と精度を長持ちさせるコツ
精密工具は使い方だけでなく、保管の仕方によって寿命と精度が大きく変わります。意外ですね。
保管の基本：湿度と衝撃の管理
インサイドマイクロメーターの測定子には高炭素鋼やタングステンカーバイドが使われており、湿気に弱い素材です。湿度が60%を超える環境（梅雨時の日本の室内は平均65〜75%）に放置すると、わずか数週間で表面にサビが発生し始めます。保管は湿度40〜50%が理想で、付属ケースに乾燥剤（シリカゲル）を一緒に入れておくだけで大きく改善できます。
- 🗂️ 付属のケースまたは工具専用フォームケースに収納する（転がり・落下防止）
- 🗂️ シリカゲル（青色変色タイプ）を1〜2袋ケースに同封する
- 🗂️ 使用後は必ず防錆油（スプレータイプが便利）を測定子に薄く塗布する
- 🗂️ 保管場所は直射日光が当たらない場所を選ぶ（温度変化で精度劣化）
測定子の接触状態での保管はNG
測定子が穴に当たった状態や、スピンドルを締め込んだままでの保管は避けてください。金属に長時間応力がかかると、わずかながら変形（クリープ変形）が起き、ゼロ点がずれてしまいます。保管時はスピンドルを少し緩めて、測定子が軽くフリーになる状態にしておくのが原則です。
防錆対策は必須です。
定期的な精度確認（検定）
業務用途では半年に1回・DIY用途でも1年に1回程度、セッティングリングや外径マイクロメーターで精度チェックをすることを推奨します。ゼロ点が0.02mm以上ずれていた場合は、スリーブの再調整が必要です。精度が崩れたまま使い続けると、せっかくの精密工具が「ノギスより劣る結果」になることもあります。
精度確認が条件です。
もし自分での調整が難しい場合は、工具メーカーのサービスセンターに依頼するのが確実です。ミツトヨ（株式会社ミツトヨ）は日本最大手の精密測定機器メーカーで、校正サービスや修理対応を行っています。
ミツトヨ公式：インサイドマイクロメーター製品一覧・仕様・使い方資料
上記はインサイドマイクロメーターの製品仕様・測定原理・メンテナンス方法を確認する際の参考リンクです。選定基準の参考として活用できます。
インサイドマイクロメーターを使いこなすための独自視点：「収納設計図」に数値を記録する習慣
ここでは検索上位では語られない視点を一つ紹介します。インサイドマイクロメーターで測った数値を「収納設計図」としてノートやアプリに記録しておく習慣が、長期的に非常に価値を持ちます。
「測って終わり」はもったいない
インサイドマイクロメーターを使う人の多くは、測定値をその場で使って終わりにしています。しかし家の収納スペースの穴径・レール幅・パイプ内径を記録しておくと、3〜5年後にリフォームや模様替えをする際に、一から測り直す手間が省けます。
例えば、キッチン収納のステンレスパイプ内径が「28.45mm」とメモしてあれば、同じ型のジョイントをネット通販で再購入するときにサイズ違いのリスクがゼロになります。これは使えそうです。
記録のフォーマット例
| 測定箇所 | 測定値（mm） | 測定日 | 備考 |
|---|---|---|---|
| クローゼットパイプ内径 | 28.43 | 2024/11/03 | ブランケット取り付け用 |
| 引き出しレール穴径（左） | 5.18 | 2024/11/03 | M5ネジ対応確認済み |
| 木材ダボ穴径 | 8.22 | 2024/12/10 | 8mmビット使用・補正不要 |
このような記録は、Googleスプレッドシートや「Notion」などのメモアプリに画像付きで保存すると管理がしやすくなります。収納の「データベース」を作るイメージです。
誤差を「許容範囲」で管理する思考
DIYにおいては「ぴったり一致」を目指すのではなく、「許容できる誤差範囲内に収める」という設計思考が重要です。例えば木材は温湿度によって0.1〜0.3%程度膨張・収縮するため、測定値が15.00mmでも実際の使用環境では15.2mmになることがあります。
インサイドマイクロメーターで正確な数値を把握したうえで、±0.1〜0.3mm程度の遊びを設計に組み込むことが、「きれいに組み上がる収納」を作る上での本質的なコツです。つまり精度管理が収納品質の核心です。
日本金属加工協会：寸法公差・はめあいの基礎解説（JIS規格準拠）
上記は寸法公差とはめあいの考え方を学ぶ際の参考リンクです。DIYの許容誤差設計に応用できる基礎知識が掲載されています。
