エアカプラー規格の種類と選び方を徹底解説

エアカプラー規格の種類と正しい選び方

エアカプラーを「どれでも同じ形なら刺さるはず」と思って別メーカーのものを買うと、実際には接続できずそのまま無駄な出費になります。

収納情報

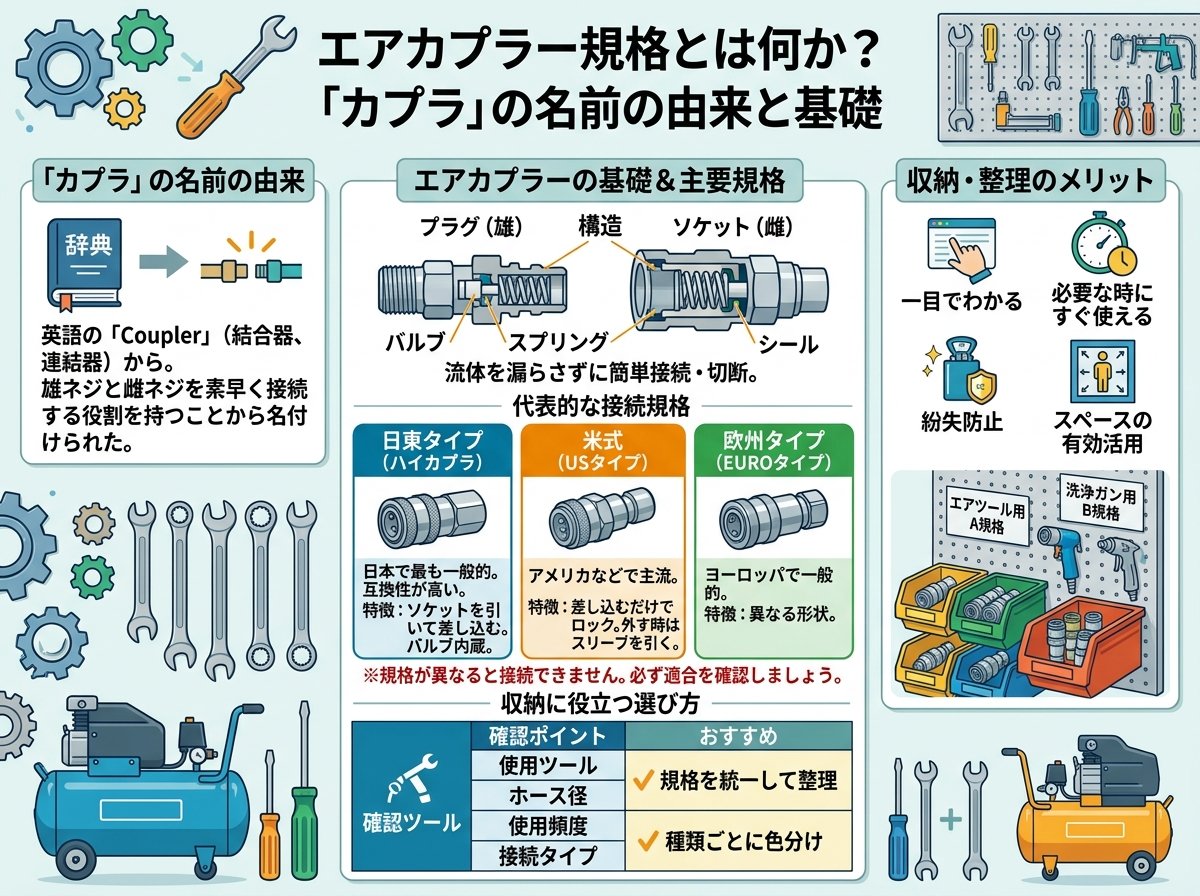

エアカプラー規格とは何か？「カプラ」の名前の由来と基礎

「カプラ」という呼び名は、実は日東工器株式会社の登録商標です。正式には「クイックカップリング（迅速継手）」と呼び、エアコンプレッサーとエアーツールをワンタッチで着脱できる部品のことを指します。工場や整備工場ではコンセントとプラグのような感覚で毎日使われています。

エアカプラーの役割はシンプルですが、規格の種類は想像以上に複雑です。差し込む側を「プラグ（P）」、受け入れる側を「ソケット（S）」と呼び、この2つは必ずオスとメスの組み合わせで使用します。コンプレッサー本体の吐出口側にソケットを取り付け、エアーホース・ツール側にプラグを取り付けるのが一般的な配置です。

規格を正しく理解することが重要です。DIYや工場でエア工具を使う場合、カプラーを誤って選ぶと「刺さらない」「エアが漏れる」「ホースが外れる」などのトラブルが連続して起こります。逆に言えば、規格さえ合わせれば誰でも確実に接続できるということです。

エアカプラーの規格は大きく「メーカー・シリーズ（形状）」「サイズ（内径）」「ネジの種類」の3軸で分類されます。この3点が揃っていなければ正しく使えないため、次の各セクションで1つずつ丁寧に解説します。

参考：カプラの名称由来とメーカー情報について詳しく解説されています（日東工器株式会社公式）
日東工器｜迅速流体継手「カプラ」製品情報

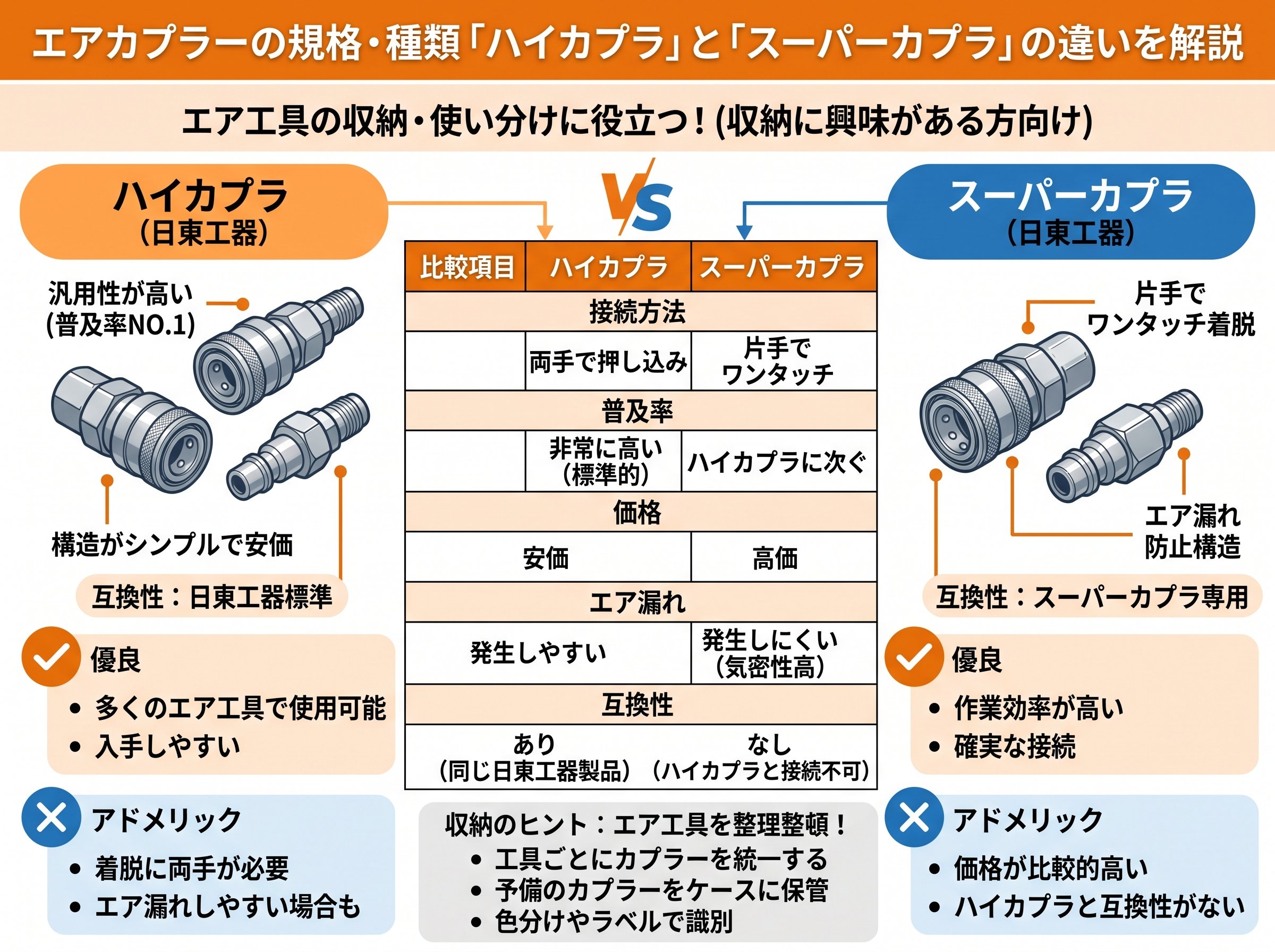

エアカプラーの規格「種類」ハイカプラとスーパーカプラの違い

日東工器のカプラーには「ハイカプラ」と「スーパーカプラ」という2大シリーズがあります。ハイカプラの品番は「20」で始まり、スーパーカプラの品番は「02」で始まります。どちらも広く普及していますが、この2つには互換性がありません。ハイカプラのプラグはスーパーカプラのソケットには物理的に刺さらない構造になっています。

ジョイント部分の径が違います。ハイカプラはジョイント部の口径が大きく、エアの流量が多く取れるため、エアグラインダーやエアインパクトレンチのような消費量の大きいツールに向いています。一方スーパーカプラはジョイント部分が細くなっており、本体が軽量で扱いやすいため、塗装ガンやエアブラシを使う塗装現場で多く使われています。

注意すべき点として、DIYで工具を買い足すたびにカプラーを揃えようとすると、最初に使っていたシリーズが何だったか分からなくなるケースがあります。後から「刺さらない」と気づいたときには工具を使えない状態になってしまうため、最初にどちらのシリーズを使うかを決めてから統一することが重要です。

以下にハイカプラとスーパーカプラの主な違いをまとめます。

| 項目 | ハイカプラ（20番） | スーパーカプラ（02番） |
|------|-----------------|-------------------|
| ジョイント径 | 大きい（流量が多い） | 細い（流量やや少） |
| 重量 | やや重い | 軽量 |
| 主な用途 | エアグラインダー・インパクト等 | 塗装ガン・エアブラシ等 |
| 互換性 | ハイカプラ同士のみ | スーパーカプラ同士のみ |

つまり、まずシリーズを統一することが第一条件です。

参考：ハイカプラ・スーパーカプラのシリーズ解説と品番一覧が掲載されています
カプラの種類や呼び方について解説 | プロホンポ

エアカプラー規格のサイズ表記「2分・3分」の意味と選び方

エアカプラーのサイズは「○分（ぶ）」という独特の表現で表されます。これはインチをもとにした単位系で、分母を8にしたときの分子の数が「○分」の数字になります。たとえば1/4インチは2/8インチなので「2分」、3/8インチは「3分」、1/2インチは「4分」と呼びます。

具体的な寸法で示すと以下のようになります。

| 呼び | インチ | 実寸（mm） | 主な用途 |
|------|--------|-----------|---------|
| 1分 | 1/8 | 約3.2mm | 小型精密工具 |
| 2分 | 1/4 | 約6.35mm | 一般DIY・家庭用コンプレッサー |
| 3分 | 3/8 | 約9.5mm | 工業用・エアグラインダー |
| 4分 | 1/2 | 約12.7mm | 大型工業用機器 |

一般家庭のDIYや小型エアコンプレッサーには「2分（1/4インチ）」が標準です。しかし「3分と2分では直径で約3mm差」と聞いてもピンとこない方もいるでしょう。もう少し具体的にイメージすると、2分は太めのストロー程度（約6mm）、3分は鉛筆の直径くらい（約9.5mm）の違いです。

サイズの不一致は深刻な問題です。内径が合わないカプラーを使うと、接続できないだけでなく、無理に押し込もうとしてパッキンを傷めたりネジ山を壊したりすることになります。修理や部品交換に数千円かかるケースもあるため、購入前にサイズを現物確認する習慣をつけましょう。

ホームセンターでの購入時は、既存のカプラーを1個持参して現物照合するのが最も確実です。品番だけでは互換性の判断が難しいことがあるため、持参して店頭スタッフに確認するだけで失敗を防げます。

参考：サイズ表記とインチの関係・内径の選び方が詳しく解説されています
カプラの基礎知識と選定ポイント | モノタロウ

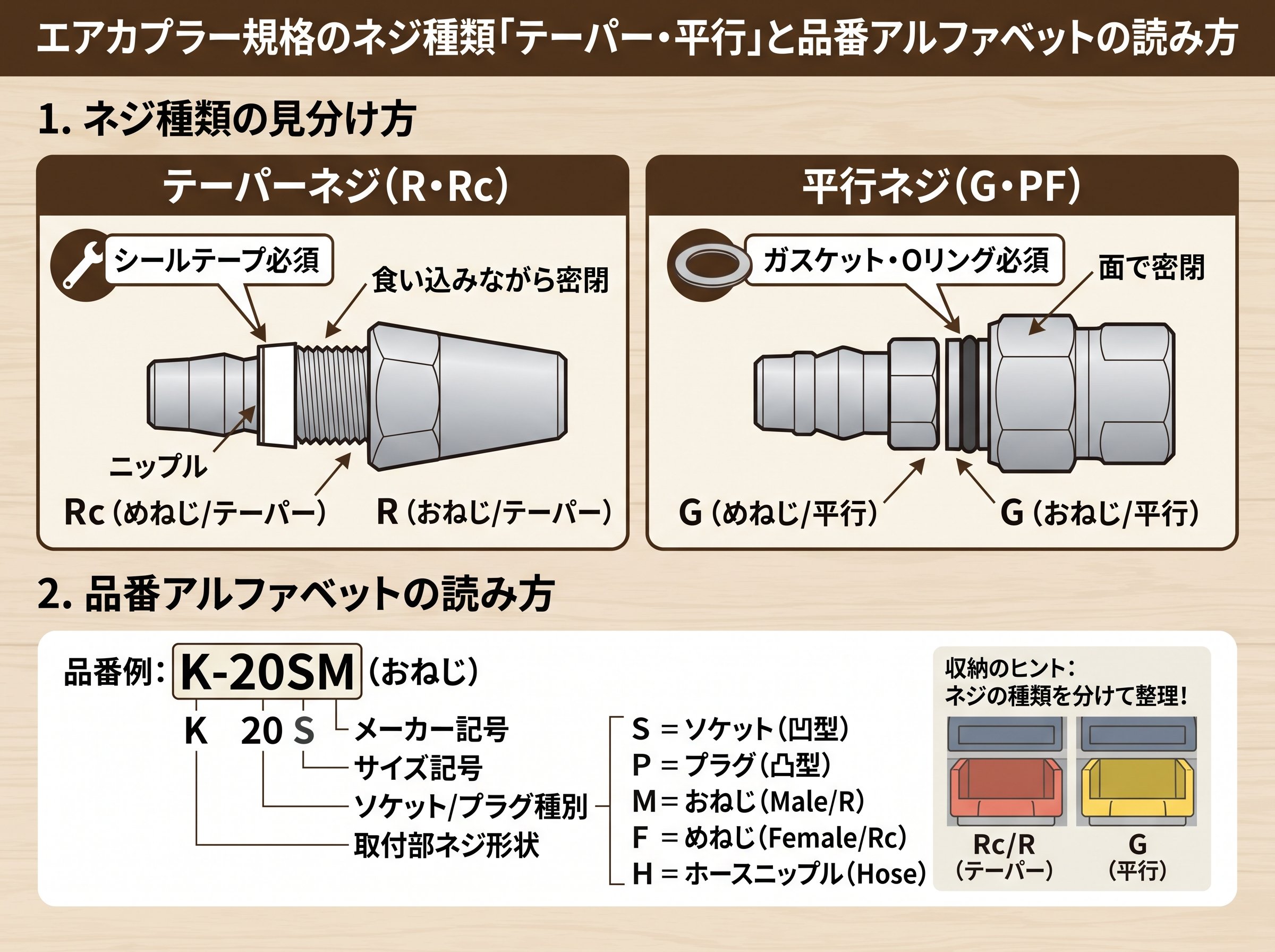

エアカプラー規格のネジ種類「テーパー・平行」と品番アルファベットの読み方

エアカプラーのネジには「テーパーネジ」と「平行ネジ（フラットネジ）」の2種類があり、外見が似ているため混同されがちです。これが原因でエア漏れが起きることは非常に多く、初心者が最もつまずくポイントのひとつです。

テーパーネジは先端に向かってわずかに細くなる形状で、ネジを締め込むことで密着して気密を保ちます。JIS規格での表記は「R（雄ねじ）」「Rc（雌ねじ）」で、旧JIS規格では「PT」と呼ばれていました。使用時にはシールテープを雄ねじに3〜5周巻き付けることが必須で、シールテープなしで取り付けると必ずエア漏れします。

一方の平行ネジ（フラットネジ）はネジ径が一定で、パッキンを用いてシールする仕組みです。JIS規格では「G」と表記され、旧JIS規格の「PF」がこれにあたります。シールテープは原則不要ですが、パッキンが劣化・脱落していると漏れの原因になります。

ネジ種類の組み合わせについて厳守すべき原則があります。テーパーネジにテーパーを、フラットネジにフラットをというのが基本で、違う種類を無理に組み合わせると破損の原因になります。

エアカプラーの品番には、このネジ情報がアルファベットで含まれています。たとえば「20PFF」という品番の場合、先頭の「20」がハイカプラ（シリーズ）、「P」がプラグ（オス）、「F」が雌ネジ（Female）、最後の「F」がパッキン付きを示します。品番を見るだけでその部品の形状と用途がすべてわかるため、購入時に品番をメモしておくことは非常に有効な手段です。

以下に主なアルファベットの意味をまとめます。

| アルファベット | 意味 |
|-------------|------|
| P | プラグ（オス/差し込む側） |
| S | ソケット（メス/受ける側） |
| M | 雄ネジ（Male） |
| F（1番目） | 雌ネジ（Female） |
| F（2番目） | パッキン付き |
| N | ナット（ウレタンホース用） |
| H | ホース差し込み型 |

品番が読めると選定ミスを防げます。

参考：品番アルファベットの意味とテーパー・平行ネジの違いを詳しく解説
エアカプラとは？種類・選び方を解説 | A&Cダイレクト.com

エアカプラー規格を収納・整理する際の互換性チェックと統一管理のコツ

工具が増えてくると「どのカプラがどの工具に使えるか」がわからなくなる問題が起きやすくなります。整理が苦手な人ほど、規格が混在したカプラーを引き出しに詰め込んでしまい、いざ使おうとしても「刺さらない」と気づいて作業が止まります。これは収納の問題でもあり、管理の問題でもあります。

まず統一ルールを決めることが重要です。家庭用コンプレッサーなら「ハイカプラ・2分」か「スーパーカプラ・2分」のどちらかに統一し、すべての工具・ホースをそのシリーズで揃えてしまえば互換性の悩みはゼロになります。

収納の際に効果的な方法として、カプラーの品番を油性ペンでホースに直接書いておく方法があります。「20PFF」などと書いておくだけで、後から見ても何のカプラか一目瞭然です。このひと手間がトラブル防止につながります。

複数の工具を使い分けるケースでは、使用する規格が増えることがあります。そのような場合は「変換アダプター」の活用が選択肢になります。ハイカプラとスーパーカプラの変換継手は市販されており、一部の用途では異なるシリーズ間の橋渡しが可能です。ただし変換アダプターを多用するとエアの圧力損失が増えるため、末端（工具との接続部）への使用は1箇所程度に留めておくことが推奨されています。

これはぜひ覚えておいてほしい点です。エアカプラーはコンプレッサーから工具までの「空気の通り道」の直径を左右するため、規格を統一するだけでエアの流れが安定し、工具の性能が本来の水準で発揮されます。収納のついでに品番を確認・整理しておくことが、長い目で見ると出費と作業時間の節約につながります。

参考：カプラの互換性一覧表が掲載されており、メーカーをまたいだ互換確認に役立ちます
カプラ互換性一覧表 | モノタロウ
