クリームはんだの使い方と正しい手順を基本から解説
冷蔵庫から出してすぐ使うと、はんだ付けが全部やり直しになります。
収納情報

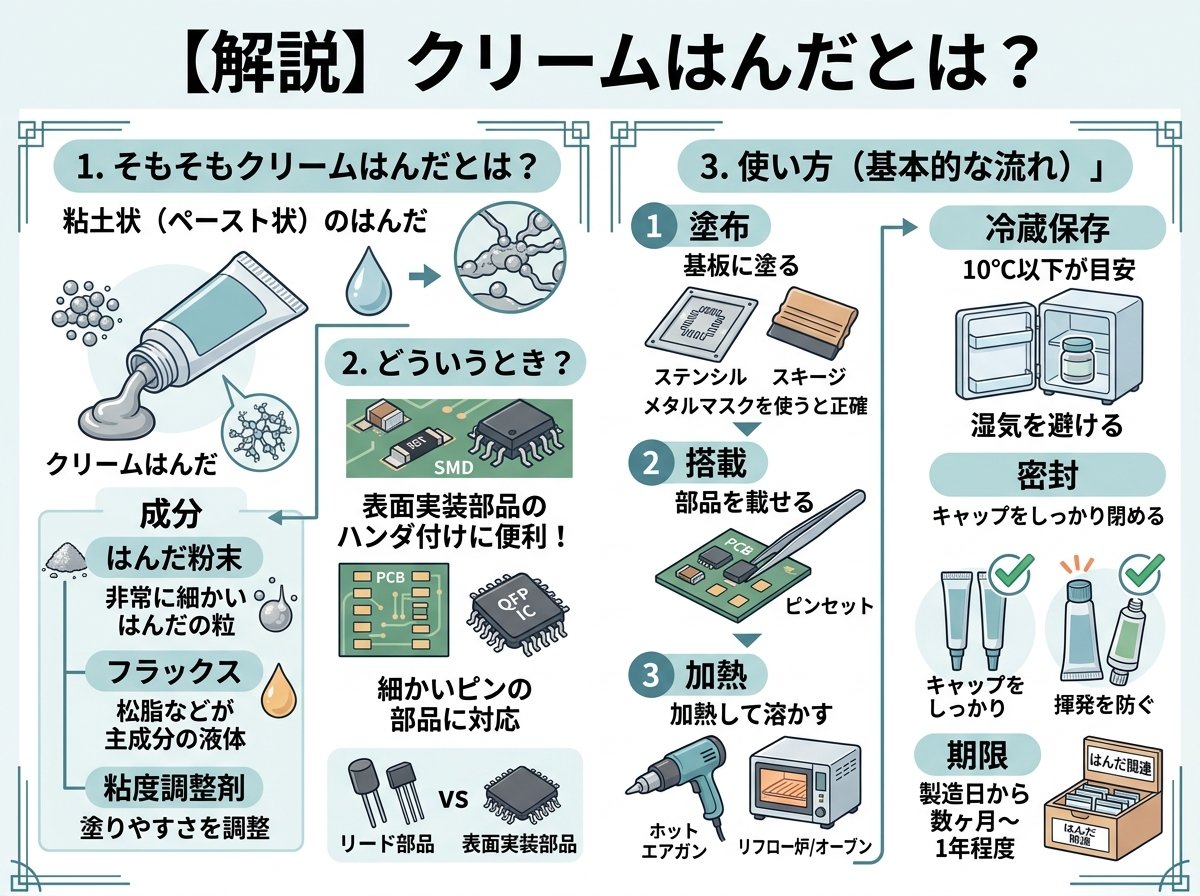

クリームはんだの使い方：そもそもクリームはんだとは何か
クリームはんだ（ソルダーペースト）は、数マイクロメートル単位の細かいはんだ粉末とフラックス（松脂系の助剤）を混ぜ合わせたクリーム状の接合材料です。一見すると溶けたはんだのように見えますが、実際には固体の粉末と液状フラックスが均一に混ざり合っています。加熱することで粉末が溶融し、冷却すると再び固化して基板と部品を電気的・機械的に接続します。
通常の線はんだと大きく異なる点は、「先に塗布してから加熱する」という工程の順序です。線はんだはこて先で溶かしながら直接つけていきますが、クリームはんだはパッド（ランド）に塗布した状態で部品を置き、後からまとめて加熱する方式をとります。これが「リフロー工程」と呼ばれる手法です。
つまり、加熱前に全工程の準備が完了している点が最大の特徴です。
この方式の強みは、0.6mm間隔（0603サイズ）以下の微細なチップ部品も、一度に均一な品質ではんだ付けできることです。手作業で線はんだを使ってこれだけ細かいパッドをひとつずつ仕上げようとすると、熟練した技術者でも時間がかかり、仕上がりのばらつきが出ます。クリームはんだと加熱を組み合わせることで、初心者でもプロと遜色のない接合品質を実現できるのがこの材料の本質的なメリットです。
| 種類 | 使い方の流れ | 向いている場面 |
|---|---|---|
| 線はんだ | こてで溶かしながら直接接合 | スルーホール部品・修理・補修 |
| クリームはんだ | 塗布→部品配置→加熱で一括接合 | チップ部品（SMD）・大量実装 |
電子工作でも業務でも「細かい部品を綺麗につけたい」なら、クリームはんだが条件です。

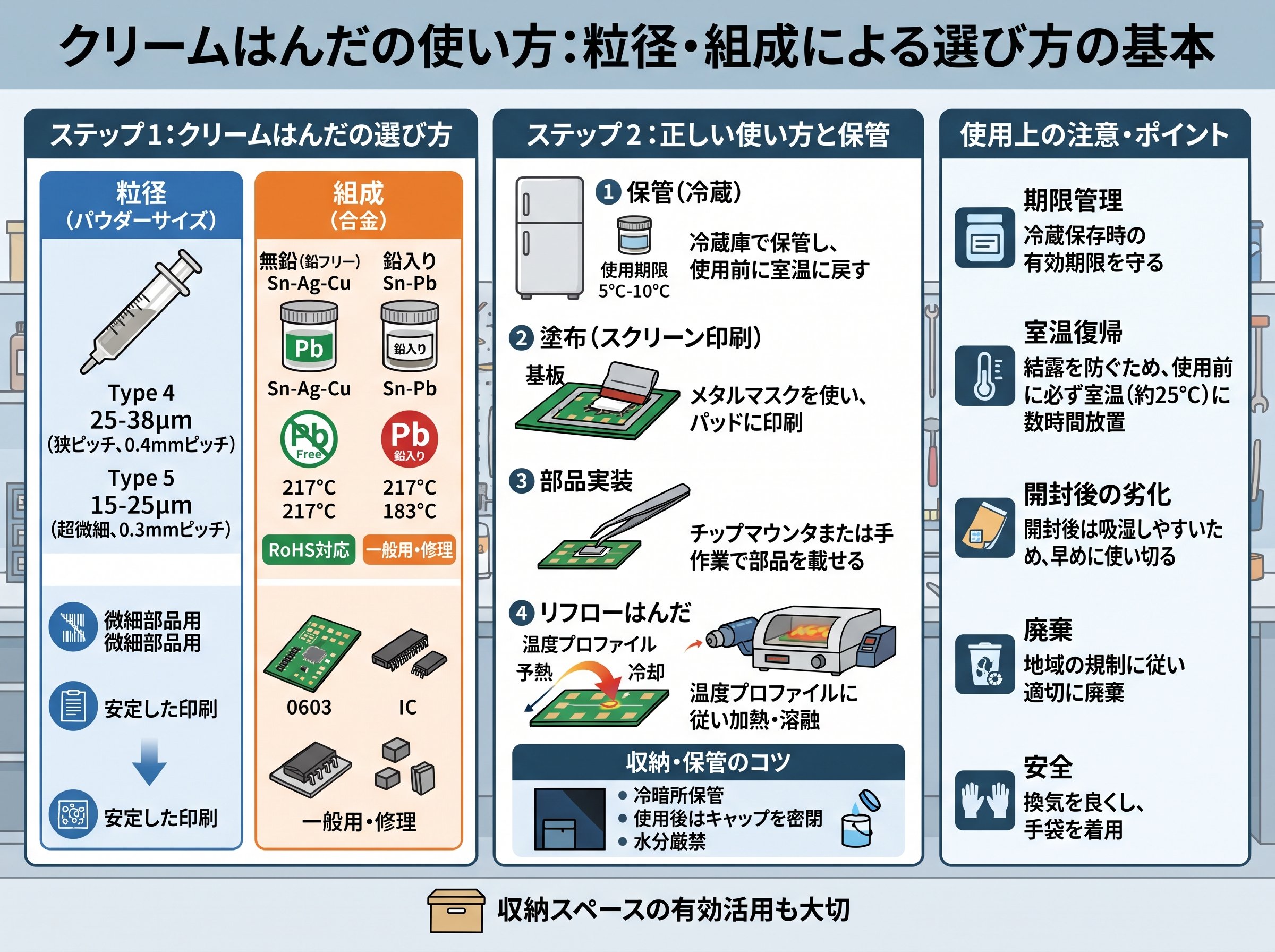

クリームはんだの使い方：粒径・組成による選び方の基本
クリームはんだを選ぶときに最初に意識すべきは「組成（合金の種類）」と「粒径（はんだ粉末の細かさ）」の2軸です。この組み合わせで用途が決まると覚えておけばOKです。
組成については、現在の主流は鉛フリーの「SAC305（錫96.5%・銀3%・銅0.5%）」です。融点は217〜219℃で、扱いやすく情報量も多いため、初めてクリームはんだを使う場合はSAC305を選ぶのが最も無難です。低コストな「低銀タイプ（SAC低銀系）」や「銀レスタイプ（SnCuNiGe系）」もありますが、条件設定がシビアになる分、最初の一本には向きません。
粒径はType4・Type5・Type6という分類があり、数字が大きくなるほど粒が細かく精密な印刷に向きます。ただし細かくなるほど温度管理がシビアになり、コストも上がります。
- 🔵 Type4：一般的な電子工作や量産向け。0603サイズ程度までカバーできる汎用タイプ。初心者はまずこれが最適。
- 🟡 Type5：0603より小さいチップ部品の精密実装向け。温度管理に余裕がある環境に向いている。
- 🔴 Type6：極小チップ・超高密度パターン専用。コスト高で条件設定も難しいため、研究・業務用途向け。
迷ったら「SAC305 × Type4」だけ覚えておけばOKです。
電子工作でよく使われるサンハヤトのSMX-B05Aなどはシリンジ入りで扱いやすく、鉛フリーで購入しやすい定番品です。購入時は必ず保存温度の指定（多くは3〜10℃）と使用期限の記載をチェックしましょう。開封後の使用期限は「冷蔵で6ヶ月程度、未冷蔵で2ヶ月程度」が一般的な目安です。
クリームはんだの使い方：塗布方法の手順（メタルマスクとシリンジ）
クリームはんだの塗布方法は大きく2種類あり、用途に合わせて使い分けます。塗布の精度が仕上がりの8割を左右するといっても過言ではないため、この工程を丁寧に行うことが重要です。
メタルマスクを使う方法は、量産や精密実装に向いています。ステンレス製の薄板（厚み100〜150µm程度）に部品パッドの位置に合わせた穴が開いており、基板の上にぴったり固定してスキージ（ヘラ）でクリームはんだを押し込みます。
メタルマスク印刷の基本手順は3ステップです。
- 📌 位置合わせと固定：基板とマスクの穴位置をズレなく重ねてしっかり固定する。マスクが浮いた状態では印刷がにじむ。
- 🔧 スキージで押し込む：クリームはんだをマスク上に乗せ、スキージで一定の圧力をかけながらローリングする。強すぎても弱すぎてもNG。
- ↑ ゆっくりマスクを引き上げる：急に引き上げるとはんだが引っ張られてしまう。パッド上に四角く均一に残っていれば成功。
シリンジを使う方法は、メタルマスクを持っていない場合や試作・少量の修理作業に向いています。注射器タイプの容器に入ったクリームはんだを、パッドの中央に少量ずつ塗布します。量の目安はランド幅の60〜80％が鉄則です。これは約0.5〜1mmのパッドなら直径0.3〜0.8mm程度の点状の量感です。
塗布後は「乾燥前に加熱工程へ進む」が原則です。
よくある失敗として、塗布しすぎて隣のパッドとつながる「ブリッジ」があります。ブリッジは電気的短絡（ショート）を引き起こし、部品が破損する原因になります。実際、はんだブリッジの最大の原因ははんだ量の多すぎと言われており、「少ないかな？」と感じる程度の量感が正解です。少なすぎる場合は後から修正できますが、多すぎると加熱後の修正に吸い取り線が必要になり手間が倍になります。
参考情報：メタルマスクの役割と印刷品質の関係について詳しく解説されています。
メタルマスクとは？役割・使い方・重要性を初心者向けに解説 | TKD
クリームはんだの使い方：加熱方法と温度プロファイルの管理
塗布と部品配置が完了したら、いよいよ加熱です。クリームはんだの加熱は「温度プロファイル」を意識することが成否を分けます。温度プロファイルとは、加熱の開始から冷却完了までの温度変化の流れのことです。
SAC305の融点は217〜219℃で、通常は230〜245℃がピーク温度の目安です。しかし、いきなりこの温度に基板を放り込んではいけません。急激な温度上昇は基板の内部と表面の温度差を生み、はんだの飛び散り（はんだボール）やチップ部品の浮き（マンハッタン現象）の原因になります。
加熱の3段階をしっかり守ることが条件です。
- 🔥 プリヒート（予熱）：約150℃前後でゆっくり温め、基板全体の温度差をなくす。フラックスの活性化もこの段階で始まる。
- ⚡ リフロー（溶融）：230〜245℃まで上げてはんだを完全に溶融させる。部品がわずかに動いてパッドに引き寄せられる「セルフアライメント効果」もこの段階で起きる。
- ❄️ クーリング（冷却）：急冷しすぎず、自然冷却に近い形で固める。急冷は接合部にクラックが入るリスクがある。
加熱方法の選び方は用途によって変わります。専用のリフロー装置がある場合は精密な温度制御ができますが、電子工作では以下のような代替手段がよく使われます。
| 方法 | 特徴 | 向いている場面 | 注意点 |
|---|---|---|---|
| 🏭 リフロー炉 | 温度プロファイルを自動制御 | 量産・複数基板 | 設備コストが必要 |
| 🍳 ホットプレート | 均一な加熱が可能・安価 | 電子工作・試作 | 温度の上がりすぎに注意 |
| 💨 ホットエア（ヒートガン） | 局所加熱でピンポイント対応 | 修理・単体チップ交換 | 風が強いと部品が飛ぶ |
| 🔧 はんだごて | 手軽・道具が少ない | 修理・補修 | 均一加熱は難しい |
ホットプレートは家庭用のものを転用することもできますが、表面温度が250℃を超えないかを事前に計測しておくことが大切です。計測なしで使うと「温度が足りなくてはんだが溶けきらない」か「高すぎてフラックスが焦げてブリッジが増える」という両端の失敗につながります。これは使えそうです。
セルフアライメント効果とは、はんだが溶けたときの表面張力で部品が自動的にパッドの中央に引き寄せられる現象です。多少のズレは加熱で自然に修正されるため、塗布後の部品配置は「だいたい乗っていれば大丈夫」という感覚で進めることができます。
参考情報：リフロー加熱の温度プロファイルと不良防止の考え方が詳しく解説されています。
クリームはんだの使い方：正しい保存と品質を落とさない管理方法
クリームはんだは、使い方と同じくらい「保存の仕方」が仕上がりに直結します。冷蔵保管が必要な材料である点は多くの人が知っていますが、「開封する前に室温に戻す」手順を省いて失敗するケースが非常に多いです。
冷蔵庫から出してすぐに蓋を開けると、容器の表面に結露が発生し、その水分がクリームはんだに混入します。水分が混じったクリームはんだは加熱時に気化して飛び散り、はんだボールや未溶融の原因になります。この失敗は修正が難しく、最悪の場合は基板ごとやり直しになります。
保存から使用までの正しい手順は「冷蔵→室温に戻す（未開封のまま）→開封→使用」の順番が鉄則です。
- 🌡️ 保管温度：メーカー指定温度（多くは3〜10℃）で冷蔵保管。凍結は絶対にNG。
- ⏱️ 室温への戻し時間：使用前に未開封のまま1〜2時間かけて室温（18〜28℃）に戻す。強制加熱は品質を悪化させる。
- 🔒 開封後の管理：使用後はしっかり密閉して冷蔵庫へ。開封後は1ヶ月以内に使い切るのが目安。
- 📅 使用期限：冷蔵保管で6ヶ月程度が一般的。未冷蔵では2ヶ月程度に短縮される。
趣味用途で古くなったクリームはんだを扱う場合、乾燥が進んでいれば微量のフラックスを加えて撹拌することで粘度を回復させる方法もあります。ただし、これはあくまで応急処置であり、重要な回路や製品には使用しないことが鉄則です。業務用途では期限切れのクリームはんだの再使用は絶対に避けましょう。
品質が落ちたクリームはんだの特徴として「分離している」「変色している」「ボソボソしている」があります。こうした状態のものは潔く処分するのが得策です。痛いですね。
はんだの品質劣化について詳しく知りたい場合は、メーカーの製品ページで成分や保存条件の仕様を確認するのが確実です。例えばSMD用フラックス入りはんだで知名度の高い千石電商のデータシートには具体的な保管条件と期限が記載されています。
参考情報：はんだペーストの保存・開封手順と品質管理の基本が実務目線でまとめられています。
クリームはんだの使い方：見落とされがちな安全管理と作業環境の整え方
クリームはんだの加熱時には、フラックスが気化して微細な煙（はんだヒューム）が発生します。このヒュームには刺激性の有害物質が含まれており、粒子サイズが0.5〜5µmの範囲のものは肺の奥まで届きやすいとされています。趣味の電子工作だから安全、とはなりません。
継続的に吸い込むと、咽頭・目の痛み、喘息症状、皮膚アレルギーが生じるケースが報告されています。大切な趣味を長く楽しむためにも、安全管理は最初からきちんと習慣にすることが重要です。
守るべき安全の基本は3点に絞られます。
- 🌬️ 換気の確保：窓を開けて外気を取り込みながら作業する。可能であれば局所排気装置（吸煙器）を使うのが理想。吸煙器のフィルターは定期的に交換しないと効果がなくなる点に注意。
- 😷 保護具の着用：粉塵対応マスク（防じんマスク）とゴーグルを着用する。一般的な布マスクや外科用マスクでは微小粒子を遮断できない。
- 🧼 作業後の手洗い・机の清掃：フラックス成分は皮膚から吸収される可能性があるため、作業後は必ず石鹸で手洗いを行い、作業台を拭き取る。
また、クリームはんだはフラックス成分にロジン（松脂）を含むため、アレルギー体質の方は特に注意が必要です。作業量が増えてきたら、吸煙器の導入を検討する価値があります。2,000〜5,000円程度のコンパクトなものから市販されており、長期的な健康リスクへの投資として考えれば決して高いものではありません。
これが基本です。安全対策を整えることで、クリームはんだを使った電子工作をより長く、より快適に続けることができます。
参考情報：はんだヒュームの有害粒子サイズと健康影響について詳細な解説があります。
ヒューム吸煙装置とはんだヒュームの健康リスク | 日本ブロワー
