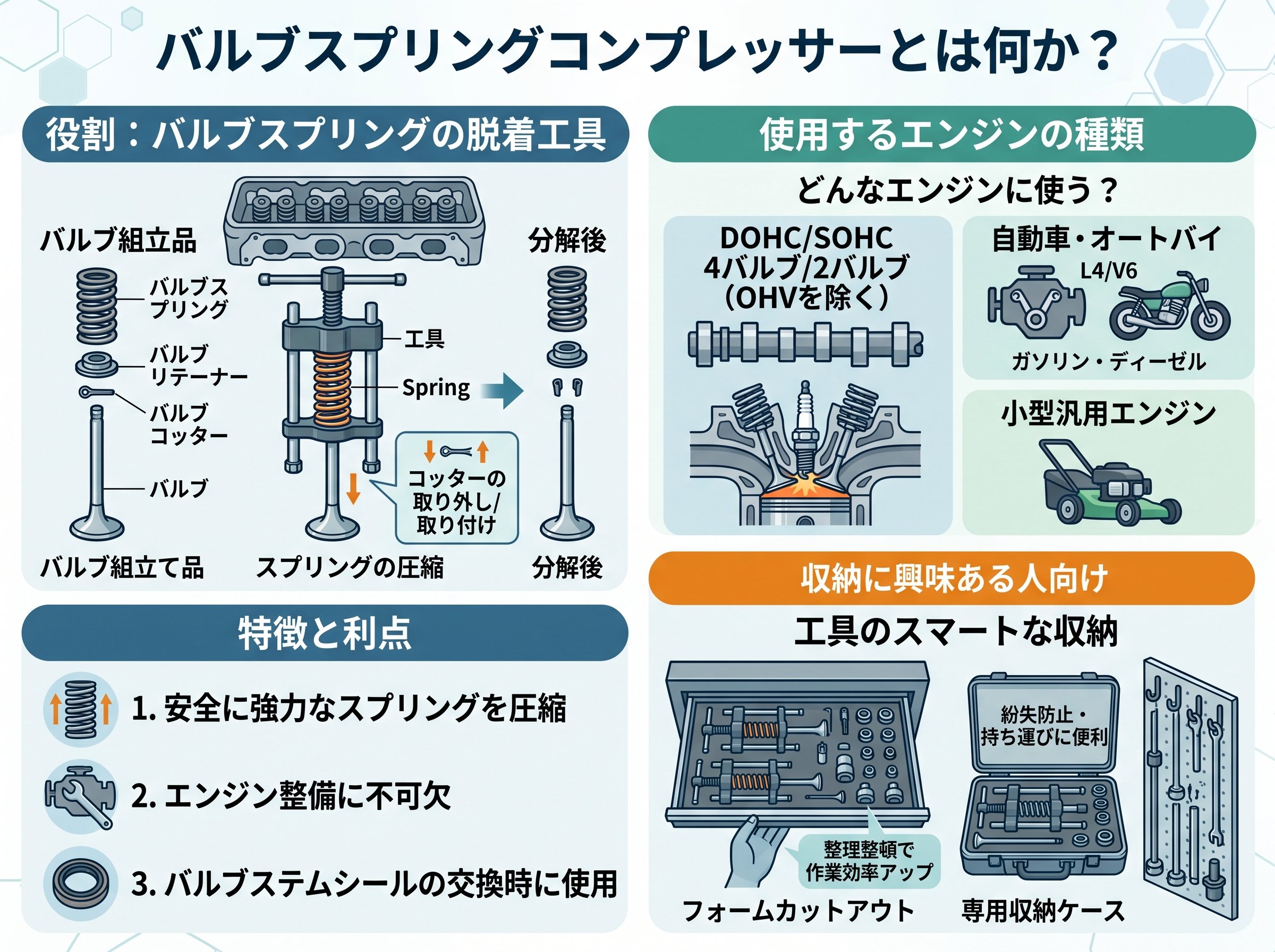

バルブスプリングコンプレッサーとは何か・どんなエンジンに使う工具か
バルブスプリングコンプレッサーは、4ストロークエンジンのシリンダーヘッド内にある吸排気バルブを着脱するための専用工具です。形状はアルファベットの「C」または「D」に似ており、万力と同じ締め付け原理を使ってバルブスプリングを圧縮します。アタッチメント部分が空洞の円柱になっている点が万力との違いで、この穴の中からバルブのピンが出てくる仕組みになっています。
4ストロークエンジンのバルブは、バルブスプリングの張力によって常に「閉じる方向」に押さえ込まれています。この力は決して弱くなく、手の力だけで圧縮できるものではありません。原付スクーター（50cc程度）の中には素手でなんとかなる場合もありますが、バルブ装着時にはバルブを傷つけないためにも専用工具が必須です。つまり、外すだけなら力技が通じる場面もゼロではないものの、取り付け時は必ず必要だと理解しておくことが大切です。
この工具の使いどころは以下の2つに絞られます。
- エンジンバルブの取り外し・取り付け時：バルブシートの当たり面研磨（バルブシートカット）や、バルブ摺り合わせのためにバルブを脱着するときに使います。
- バルブステムシールの交換時：走行10万kmを超えたころに劣化してオイル下がりを引き起こすゴム製シールの交換に必要です。
2ストロークエンジンにはバルブそのものが存在しないため、この工具は使いません。対象は50cc原付から1000cc超のスーパースポーツまで、すべての4ストロークエンジンです。意外と知られていないのは、原付から大型バイク・自動車まで、バルブの組み付け構造がまったく同じという点です。一度作業手順を覚えてしまえば、どの車種でも応用できます。
エンジン始動時にマフラーから白煙が出る場合、原因のひとつがバルブステムシールの劣化による「オイル下がり」です。バルブステムシールは走行10万km前後で交換の目安とされており、この修理には必ずバルブを取り外す必要があります。専門店に依頼すると工賃込みで10万円前後かかるケースもあるため、自分でできれば大きなコスト削減になります。
参考：バルブステムシールの役割とオイル下がりの関係について詳しく解説されています。
シリンダーヘッドオーバーホールの必需品。バルブスプリングコンプレッサー｜WEBike
バルブスプリングコンプレッサーのアタッチメント選び方と適合サイズ
バルブスプリングコンプレッサー本体は汎用的な構造ですが、実際に使うにはエンジンのバルブ径に合ったアタッチメントを選ぶことが必要です。ここを間違えると作業ができないだけでなく、部品を傷つけるリスクもあります。
アタッチメントには主に「バルブヘッド側（傘面を受ける側）」と「スプリング側（リテーナーを押す側）」の2種類があります。それぞれ直径のサイズが異なり、代表的なラインナップはΦ16.5・Φ20・Φ24・Φ28の4サイズです。KTC（京都機械工具）のMCVU5シリーズや、アストロプロダクツのVC359セット（9点組）などは、これらのサイズに対応したアタッチメントが付属しており、国産・外車を問わず大半の車種をカバーできます。
アタッチメントの選び方はシンプルです。
- バルブヘッド側：バルブの傘（キノコの頭のような形）が収まる大きさのものを選ぶ。大きすぎるとシリンダーヘッドと干渉し、小さすぎるとバルブの傘からずれて傷がつきます。
- スプリング側：リテーナーの外径に合ったサイズを使う。リテーナーを均等に押せる大きさが条件で、小さいと中心がずれてコッターが外れにくくなります。
4バルブエンジンは2バルブより1個あたりのバルブ径が小さくなるため、より細かいサイズのアタッチメントが必要になります。これは使えそうです。排気量が同じでも、2バルブと4バルブではアタッチメントのサイズが変わるということです。車種ごとのサービスマニュアルでバルブ径を確認しておくと、購入前に迷いがなくなります。
価格帯について触れると、アストロプロダクツのVC359（9点組セット）は市場価格が約5,000〜8,000円と手の届きやすい価格帯です。KTCのMCVU5はそれより高めで14,000円前後ですが、工具としての精度と剛性が高く、長期間の使用にも耐えます。初めて購入するならアタッチメントが複数付属するセット品が便利です。
参考：KTC公式サイトでアタッチメントの品番とサイズ対応表を確認できます。
KTC バルブスプリングコンプレッサー アタッチメント一覧｜KTC公式
バルブスプリングコンプレッサーを使ったバルブ外し・取付けの手順
実際の作業手順を順番に確認していきましょう。手順自体は原付から大型バイク・自動車まで共通です。
【バルブを外す手順】
- シリンダーヘッドを取り外してエンジンから分離しておく。作業台の上に安定した状態で置き、バルブが落ちない方向に立てかける。
- コンプレッサー本体の両端に、バルブヘッド側・スプリング側のアタッチメントを取り付ける。
- バルブの傘とスプリングリテーナーの中心にアタッチメントの軸を合わせて位置決めする。ズレていると圧縮力が均等にかからないため、指で補正しながら仮固定する。
- 手回し棒を差し込み、時計回りに締め込んでいく。スプリングが縮み、リテーナーが押し込まれると、リテーナーのすり鉢状の穴からバルブコッターが浮き上がってくる。
- マグネット付きのピックツールでコッター（2分割の爪の先より小さい部品）を取り出す。紛失しないよう、磁石トレーや小皿に入れてすぐに保管する。
- コンプレッサーを逆回しで緩めてリテーナーとスプリングを外す。スプリングが2種類重なっているダブルスプリング仕様の場合は外した順番を覚えておく。
- バルブをシリンダーヘッドの背面から指で押し出して取り外す。
バルブコッターはとにかく小さい部品です。爪の先ほどのサイズしかなく、飛ばしてしまうと探すのが非常に困難になります。コッターが浮き上がる瞬間に弾け飛ぶことがあるため、布などでゆるく覆いながら作業すると安心です。
【バルブを取り付ける手順】
- バルブステムのコッター溝部分に指で触れ、バリがないか確認する。引っかかりを感じたらオイルストーンで軽く擦り落とす。バリが残っているとバルブガイドを傷つけます。
- バルブをシリンダーヘッドに差し込み、スプリング・リテーナーを順番にセットする。
- コンプレッサーでリテーナーを押し込みながら、バルブステムの溝にコッターを合わせる。コッターの内側にごく少量のグリスを塗布しておくと、ステムに引っ付いて外れにくくなり、作業が格段にスムーズになる。
- コッターが溝に収まったことを確認してから、コンプレッサーをゆっくり緩める。
- バルブステムの末端に平ポンチまたはT型ハンドルの柄を当て、ハンマーで軽く叩く。コッターが正しく収まっていれば叩いても外れない。逆に外れてしまった場合は収まりが不十分な証拠なので、もう一度やり直す。
コッターをセット後に軽く叩いて確認する工程が重要です。叩くことでコッターとリテーナーの「なじみ」が出て、より確実に固定されます。この確認作業を省いたまま組み上げてしまうと、エンジン稼働中にコッターが外れてバルブが落下し、エンジン全損につながる危険があります。確認は必須です。
参考：作業の流れを画像付きでわかりやすく解説しています。
バルブスプリングコンプレッサーの使い方｜ひろしバイクどっとこむ
バルブスプリングコンプレッサー使用時によくある失敗と注意点
作業をはじめて行う場合に多い失敗パターンを理解しておくと、余計なトラブルを避けられます。失敗の多くは「ちょっとくらい大丈夫」という思い込みから起こります。
❌ 失敗①：スプリングを縮めすぎる
スプリングを縮めるほどコッターがはまりやすくなるように思えますが、これは誤りです。必要以上に圧縮すると、スプリング鋼に永久変形（へたり）が生じてスプリングの張力が低下することがあります。JTCオートツールズの取扱説明書にも「バルブスプリングを圧縮し過ぎないよう十分注意して下さい」と明記されています。コッターが収まる程度に縮めれば十分です。
❌ 失敗②：アタッチメントのズレを放置したまま締め込む
バルブヘッド側のアタッチメントがずれた状態で力をかけると、バルブの傘面に傷がつきます。傘面はバルブシートと密着してエンジンの気密を保つ重要な面です。ここに傷が入ると密着不良になり、エンジンの圧縮が落ちます。締め込む前に必ず中心合わせをする習慣をつけましょう。
❌ 失敗③：コッターの向きを逆にセットする
バルブコッターはテーパー（先細り）形状になっており、外側が広くなる向きが正しい組み付け方向です。逆向きにセットするとリテーナーの穴に密着できず、わずかな振動でも外れてしまいます。初めて扱う場合は外す前にスマートフォンで写真を撮り、向きを記録しておくことをおすすめします。
❌ 失敗④：ステムシール装着を斜めに押し込む
バルブステムシールをバルブガイドに取り付ける際、斜めのまま力をかけるとリップ部分が変形します。シールが斜めに止まるとバルブステムに対して均等に接触できず、オイルが燃焼室に流れ込む原因になります。ディープソケットをあて木として使い、まっすぐ押し込むのが基本です。正しく装着できるとカチッとした手応えがあります。
❌ 失敗⑤：バルブを外した後の順番管理を怠る
複数のバルブ（4気筒なら最大16本）を一度に外した場合、それぞれのバルブは元の場所に戻さなければなりません。使い込まれたバルブはシートに対して独自の当たりができており、位置を入れ替えると気密性が落ちる場合があります。外したバルブは段ボールに番号を書いて差しておくか、ジッパー付き袋にメモを入れて個別管理するのが確実です。
バルブ周りの作業は一見すると難しそうですが、手順と注意点を正しく把握しておけば決して不可能ではありません。慌てず、一工程ずつ確認しながら進めるのが原則です。
自作・代用工具はなぜ危険か・DIY整備でのリスク管理
「1回しか使わないから自作でいいや」「ホームセンターにある万力で代用できないか」という発想はよく見かけます。実際にシャコ万（C型クランプ）を加工したり、スパナを溶接改造した自作工具で作業した事例も存在します。しかしこれには明確なリスクがあります。
まず構造上の問題として、バルブスプリングコンプレッサーのアタッチメントは「空洞円柱」でなければなりません。この空洞部分からバルブステムが通り抜けて、コッターが外れる仕組みだからです。代用工具でこの空洞を再現するのは、加工精度の面からかなり難しいといえます。穴がずれていれば、力が斜めにかかってバルブを曲げたり、シリンダーヘッドに傷をつけたりします。
さらに自作工具は強度の保証がありません。バルブスプリングの反力は数十kgにも及ぶため、強度が不十分なクランプや溶接では作業中に突然外れることがあります。圧縮状態で外れると部品が高速で飛散し、目や手に深刻なケガを負う危険があります。アリエクスプレスの記事でも「バルブスプリングコンプレッサー自作は安全管理困難でリスクが高い。自作で失敗し費用増加」という実例が紹介されています。
厳しいところですね。専用工具を5,000〜8,000円で揃えれば済む話を、自作で費用と時間をかけてリスクを負う必要はないと考えると、コストパフォーマンスは専用工具のほうが明らかに高いです。
DIY整備においてコストを抑えたい気持ちは理解できますが、バルブ周りはエンジンの心臓部です。ここで工具の不具合が出ると、最悪の場合はシリンダーヘッド交換（部品＋工賃で5万〜15万円以上）が必要になります。安全な整備を継続するためにも、使用頻度が低い特殊工具こそ信頼できる製品を選ぶことが、長期的な出費を抑えることにつながります。
バルブ作業を予定しているのであれば、KTCかアストロプロダクツの既製品セットを用意しておくのが最もシンプルな解決策です。どちらも国内の整備士が日常的に使用している実績があり、作業の安全性と再現性を担保してくれます。
参考：自作工具での失敗事例と専用工具の重要性について解説されています。
バルブスプリングコンプレッサーを使ったステムシール交換・バルブ摺り合わせの応用
バルブスプリングコンプレッサーを使いこなせるようになると、エンジンメンテナンスの幅が大きく広がります。バルブを取り外した後の作業として代表的なものが、バルブステムシール交換とバルブ摺り合わせです。
【バルブステムシール交換】
バルブステムシールはバルブガイドの頂部に圧入されたゴム製のシールです。バルブが上下するたびにステムと接触し、カムシャフト周辺のエンジンオイルが燃焼室に入り込まないようにしています。走行10万km前後（はがきの横幅1枚分の厚みが0.5mm程度のゴムが10年近く高温の中で酷使されるイメージ）でリップ部分が硬化・摩耗して機能が低下します。
劣化したステムシールを新品に交換する際は、バルブを外してからシールをラジオペンチなどで引き抜き、新品を専用工具（またはディープソケット）でまっすぐ押し込みます。斜めに入れないことが条件です。費用面では、部品代は車種にもよりますが一式で1,000〜5,000円程度です。自分で作業できれば、工賃10万円前後が節約できる計算になります。
【バルブ摺り合わせ】
バルブと バルブシートの当たり面が広くなって密着不良が生じた場合、バルブの傘面に研磨剤（バルブコンパウンド）を薄く塗ってシートに対して回転させる「摺り合わせ」を行います。バルブシートの当たり幅は正常時で約1mm前後（ボールペンの芯の直径くらい）が目安です。
この当たり幅の確認には「光明丹（こうみょうたん）」と呼ばれるオレンジ色の指示薬を使います。バルブの傘に塗って軽く押し当てると、当たっている部分だけ色が転写されるため、均等に接触できているかが一目でわかります。光明丹は大型ホームセンターや工具店で数百円程度で入手できます。これは使えそうです。
摺り合わせだけでは改善しないほど当たり幅が広がっているケースでは、内燃機屋さんに「バルブシートカット」を依頼することになります。この場合も当然バルブを取り外す作業が入るため、バルブスプリングコンプレッサーは必須です。
バルブ周りの作業は、エンジンの圧縮性能・気密性を直接左右する整備です。きちんとした工具と正確な手順で行えば、プロに頼まず自分で完結できる整備のひとつです。一度手順を覚えてしまえば、どの4ストロークエンジンにも応用できます。基本を押さえておくだけで大丈夫です。
