外径バイトの種類と切込み角・チップ材質の選び方完全ガイド

外径バイトの種類と正しい選び方を基礎から解説

外径バイトを「なんとなく」選んでいると、チップ1枚の誤選定で加工コストが2倍以上になることがあります。

収納情報

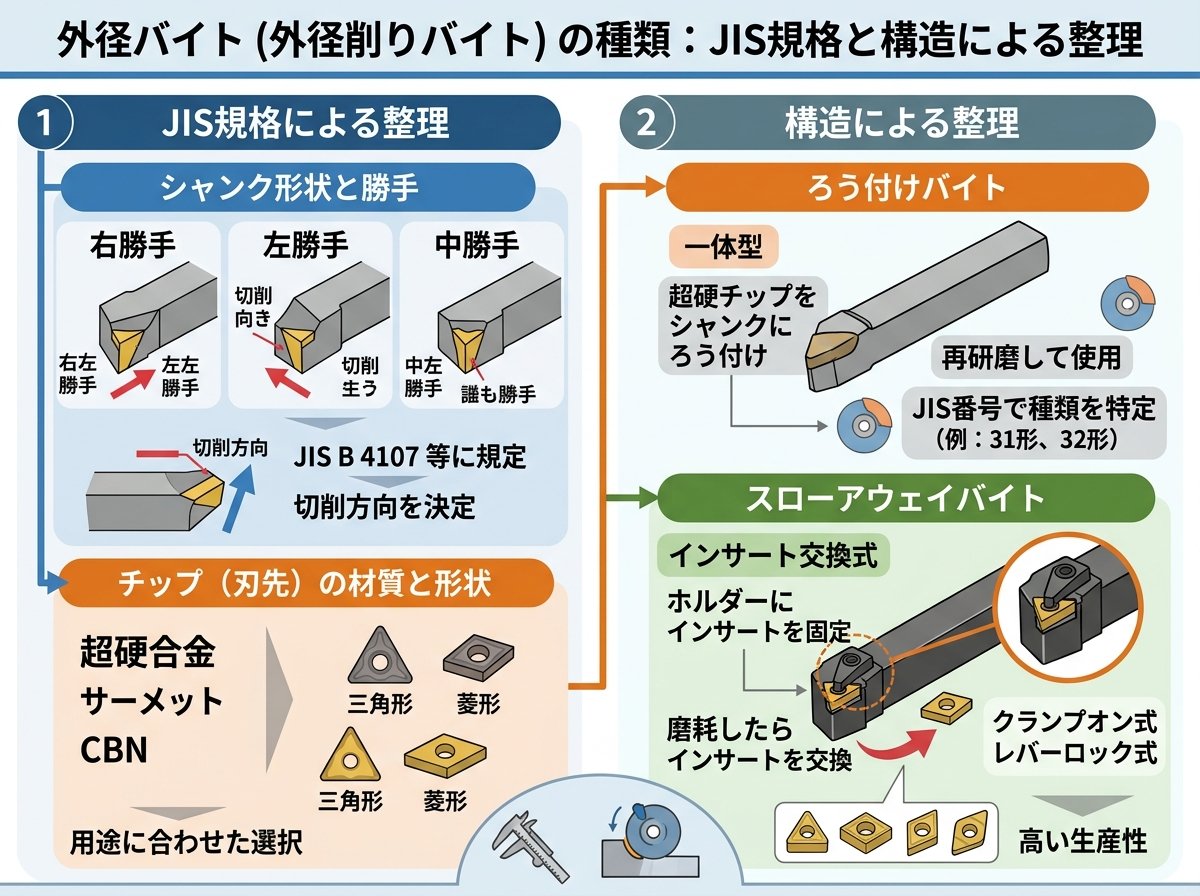

外径バイトの種類をJIS規格と構造から整理する

外径バイトとは、旋盤（ターニングセンター含む）でワークの外周面を削るために使う切削工具のことです。一見するとシンプルな工具ですが、JIS規格では刃型形状記号によって厳密に分類されており、その種類は非常に多岐にわたります。

まず「構造」による大分類として、外径バイトは次の3種類に整理できます。

| 種類 | 別称 | 特徴 |
|------|------|------|
| ムクバイト | 完成バイト | 刃とシャンクが一体型。再研磨が可能で汎用性が高い |
| 付刃バイト | ろう付けバイト | 超硬チップをシャンクにろう付け。刃先成形に技術が必要 |
| スローアウェイバイト | クランプバイト | チップをねじで固定し、摩耗したらチップのみ交換する現在の主流 |

この3つの中で現在の製造現場で圧倒的に使われているのは、スローアウェイバイトです。チップ交換だけで刃先が復活するため、研磨工程が不要になり、段取り時間を大幅に短縮できます。これが基本です。

次に「用途・形状」による分類を見てみましょう。外径加工に限っても、片刃バイト（汎用外径・端面加工）、剣バイト（テーパや曲面加工）、曲がりバイト（隅部加工）、ヘールバイト（びびり対策）など複数の形状があります。さらに、仕上げを目的とした仕上げバイト、荒削り専用の荒削りバイト、総形バイトと呼ばれる特殊輪郭転写型など、用途に合わせた多様な派生形状が存在します。

「勝手（刃の向き）」による分類もあります。右勝手バイトはワーク右側から左方向に切削するタイプで、日本の製造現場では最も普及しています。左勝手バイトはその逆方向に切削するもので、特定のセットアップ条件や形状に対応するために使われます。勝手なしのバイトは両方向に対応できます。

タンガロイ技術情報：外径バイトの種類と切込み角の解説（JIS刃型記号の解説と切削特性への影響が詳しく記載されています）

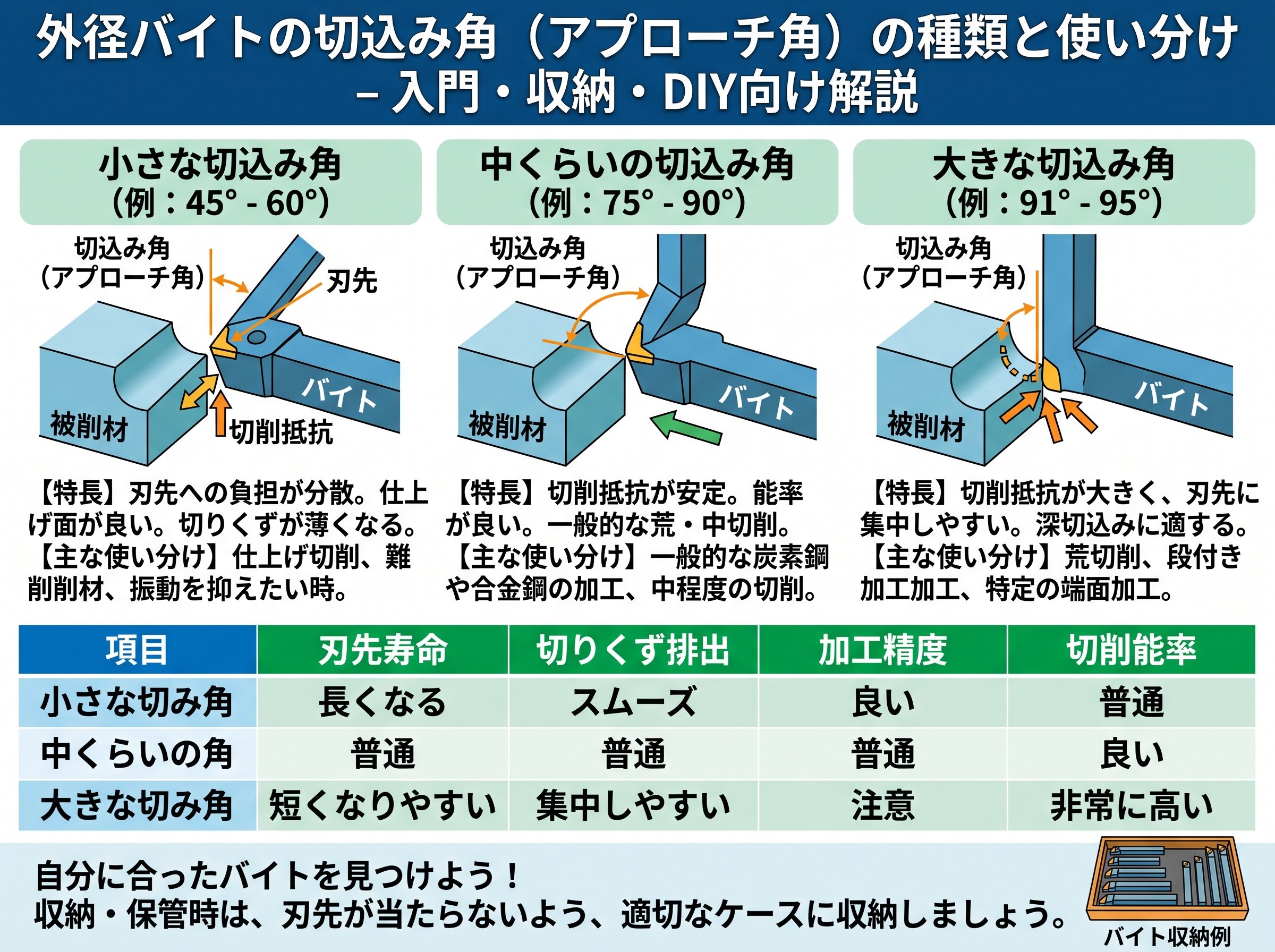

外径バイトの切込み角（アプローチ角）の種類と使い分け

外径バイトの性能を最も左右するのが「切込み角（アプローチ角、KAPR）」です。切込み角とは、ワークの外径面と切れ刃が作る角度のことで、この数値の違いがそのまま加工コストと品質に直結します。意外に感じるかもしれませんが、知らないと損する重要な知識です。

切込み角の主な代表値は90°・75°・45°・15°などです。それぞれの特性を整理すると次の通りです。

| 切込み角 | 背分力 | 送り分力 | 主な用途 |
|----------|--------|----------|----------|
| 90°（大） | 小さい | 大きい | 細長いワーク、低剛性ワークの外径・端面加工 |
| 45°（中） | 送り分力とほぼ1:1 | バランス型 | 汎用的な外径削り、高送り加工 |
| 15°以下（小） | 大きい | 小さい | 超高送り加工、工具寿命の最大化 |

切込み角が90°のバイト（L刃型が代表例）は、背分力が小さいのが最大の特徴です。これは、ワーク径方向への押し返す力が小さいということを意味します。長さが直径の5倍を超えるような細長い軸物ワーク（たとえばシャフト類）を加工するとき、径方向の力が大きいとワークがたわんで寸法不良を起こしやすくなります。そのため細長いワークには切込み角90°が適しています。

一方、切込み角が45°や15°のバイト（J刃型やF刃型など）は、同じ送り量を与えても切り取り厚さが薄くなるため、切れ刃への負担が分散します。Tungaloyのデータによれば、切込み角45°では切り取り厚さが同一送りで0.7倍になります。これにより高送り加工が可能になり、加工時間の短縮と工具寿命の延長が同時に実現できます。つまり切込み角の小さいバイトは量産加工でコスト優位に立てます。

ただし、切込み角が小さいバイトは背分力が大きくなるという欠点もあります。剛性の低い細物ワークや片持ちワークに使うとびびりや変形の原因になるので注意が必要です。加工対象の剛性を確認してから選定しましょう。これが原則です。

MISUMI技術情報：外径旋削加工における切込み角の解説（切込み角の大小によるメリット・デメリットが図表付きで確認できます）

スローアウェイバイトのチップ材質9種類の選び方

外径バイト選定で最も奥が深いのが、スローアウェイバイトのチップ材質の選択です。現在使われているチップ材質は大きく9種類に分類でき、被削材や加工目的によって最適解がまったく異なります。

チップ材質ごとの特徴は次の通りです。

| 材質 | 特徴 | 向いている被削材 |
|------|------|----------------|
| ハイス（高速度鋼） | 粘り強く、再研磨可能 | 汎用軽切削、非鉄金属 |
| 超硬合金 | 硬さと靭性のバランスが良く最も汎用的 | 鋼・ステンレス・アルミなど幅広く対応 |
| PVDコーティング超硬 | 表面に窒化物などをコーティング、靭性維持 | 低切削速度域の鋼・ステンレス |
| CVDコーティング超硬 | 厚膜コーティングで耐摩耗性が高い | 高速域での鋼・鋳鉄 |
| サーメット | 耐溶着性・仕上げ面品質が高い | 鋼の精密仕上げ加工 |
| セラミックス | 耐熱性が極めて高い | 高速切削・鋳鉄・焼入れ鋼 |
| CBN（立方晶窒化ホウ素） | 超高硬度、焼入れ鋼に最強 | HRC45以上の焼入れ鋼 |
| ダイヤモンド / PCD | 最高硬度、耐摩耗性が抜群 | アルミ・銅・CFRP等の非鉄材料 |

現在の製造現場で最もよく使われるのは超硬合金チップです。ISO規格では被削材によってP（鋼・青色）、M（ステンレス・黄色）、K（鋳鉄・赤色）、N（非鉄金属・緑色）、S（チタン合金・茶色）、H（焼入れ鋼・灰色）と色で識別されており、チップ選定の入口として非常に分かりやすい仕組みです。これは使えそうです。

サーメットチップは鋼の精密仕上げに威力を発揮します。Ra0.4μm程度の仕上げ面を求められる場合、超硬より仕上げ面品質が安定する場合があります。一方、断続切削が多い現場や重切削条件では靭性の高い超硬が適しています。

CBNチップはHRC45以上に焼き入れされた金型鋼や軸受鋼に使われます。従来は研削加工（砥石使用）でないと仕上げられなかった焼入れ鋼を、旋削で仕上げられるのがCBNの最大の利点です。加工工程の集約につながるため、工程削減コストとして十分元が取れます。

精密部品加工の技術情報：チップ材質・形状・チップブレーカの選び方（材質から逃げ角まで網羅的に解説されています）

外径バイトのチップ形状・ノーズRと仕上げ面品質の関係

チップ材質と並んで重要なのが、チップの形状（刃先角度）とノーズR（コーナR）の選択です。これらは加工面品質と工具の強度・寿命に直接影響します。

チップ形状は刃先角度によって区別され、代表的なものは次の通りです。

- 🔷 円形チップ（RE型）：最も刃先強度が高い。荒加工向き
- 🔷 ひし形80°チップ（C型）：強度と汎用性のバランスが良く最もよく使われる
- 🔷 ひし形55°チップ（D型）：接近性が高く、複雑形状や倣い加工向き
- 🔷 ひし形35°チップ（V型）：細かい輪郭形状への接近性は最高だが刃先は弱い
- 🔷 正三角形60°チップ（T型）：汎用的で経済的。使用可能刃数が多い
- 🔷 正方形90°チップ（S型）：強度が高く重切削に向く

Sandvik Coromantの推奨方針では「強度と経済性のために、可能な限り刃先角度が大きいチップを選択する」とあります。刃先角度が大きいほどチップが欠けにくく、工具寿命が延びるためです。ただし、形状が複雑なワークやアンダーカットがある部分では、接近性の高い小角度チップが必要になります。加工形状に合わせた判断が条件です。

ノーズR（コーナの丸み）は仕上げ面粗さを決める重要なパラメータです。理論仕上げ面粗さRthは次の式で近似されます。

$$Rth = \frac{f^2}{8 \times RE}$$

ここで f は送り（mm/rev）、RE はノーズR（mm）です。送り0.2mm/revでノーズR=0.4mmのとき、Rthは約0.0125mm＝12.5μmになります。同じ送りでノーズR=0.8mmにすると仕上げ面粗さは半分の約6.25μmに改善されます。ノーズRを大きくするほど仕上げ面品質は向上しますが、径方向の切削抵抗（背分力）も増加するため、細物ワークではびびりが発生しやすくなります。ノーズRの選定は「切込み深さ以下のRを選ぶ」が一般的な目安です。

Sandvik Coromant：旋削チップの選定方法（チップブレーカ・材種・形状・サイズ・ノーズR・切込み角の選定方法が体系的に解説されています）

外径バイト選定を「収納感覚」で整理する独自の分類法

外径バイトの種類は非常に多く、初めて整理しようとすると情報の多さに圧倒されがちです。ここでは少し違う視点として、バイト選定を「収納の整理」と同じ考え方で体系化する方法をご紹介します。

収納の世界では「何を・どこに・どう使うか」を先に決めることで最適なボックスや棚を選びます。外径バイトの選定もまったく同じ構造です。

まず「何を削るか（被削材）」を決めます。これがチップ材質選定の起点です。鋼ならP系超硬、ステンレスならM系超硬、アルミ・非鉄ならN系超硬またはPCDチップという対応関係が基本になります。

次に「どのくらい削るか（加工工程）」を確認します。荒加工なら刃先強度重視のネガチップ＋大きなノーズR、仕上げ加工なら低切削抵抗のポジチップ＋ワイパーブレーカという組み合わせが有効です。Sandvik Coromantはこのチップブレーカ選定を「荒加工・中荒加工・仕上げ加工」の3ステップで整理しており、非常にシンプルです。

そして「ワークの形状・剛性」を見ます。これが切込み角の選択に直結します。細長いワーク・低剛性ワークには切込み角90°（L型）。量産加工・高能率が求められるなら切込み角45°以下（J型・F型など）を検討します。

この3ステップを踏めば、バイト選定の迷いは大幅に減ります。「被削材 → 工程 → ワーク形状」の順で整理するのが原則です。

実際にメーカーの選定ツールを活用する方法もあります。Sandvik Coromant、タンガロイ、三菱マテリアル（MMC）など主要切削工具メーカーは、被削材・加工条件を入力するだけでチップ推奨材種と切削条件を表示するオンライン選定ツールを無料で提供しています。初期選定の時間を大幅に節約できます。これは使えそうです。

バイトの収納・管理の観点でも、スローアウェイバイトは優れています。シャンク（ホルダ）を一度購入すればチップだけを補充すればよく、工具棚がシャンクで溢れることがありません。ムクバイトや付刃バイトは研磨設備や技術者が必要なため、現代の多品種少量生産ラインではスローアウェイバイトの管理効率の良さが際立ちます。チップの在庫管理・補充のしやすさも、工具コスト削減の重要な視点です。

中川バイト工業所：スローアウェイチップの選び方（ネガチップとポジチップの使い分け、外径加工での推奨チップについて詳しく解説されています）
