コレットチャックの仕組み・構造・原理をわかりやすく解説
コレットチャックは一見シンプルに見えて、実は消耗品なので使い続けると工具が抜けて怪我につながります。
収納情報

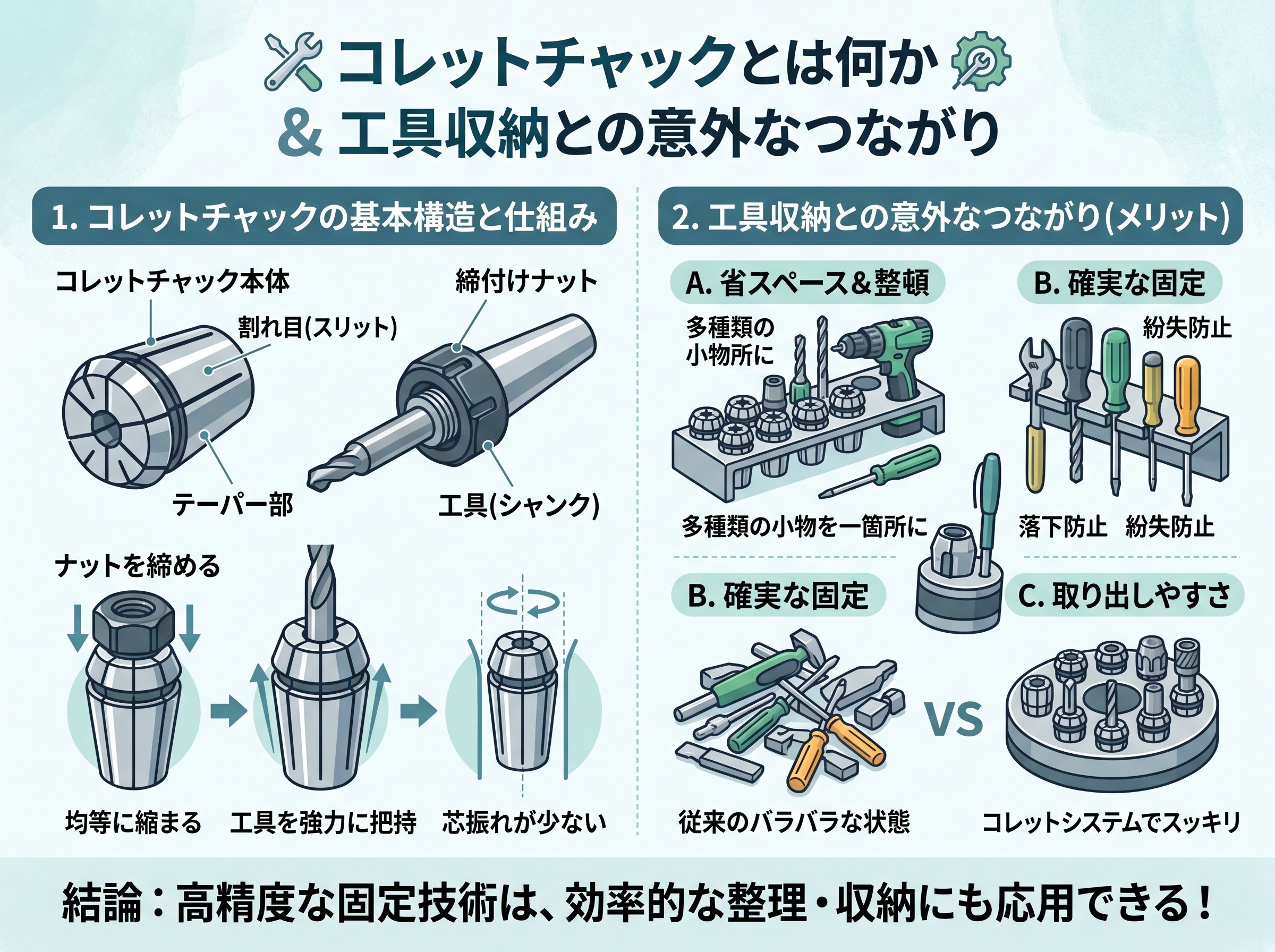

コレットチャックとは何か・工具収納との意外なつながり
コレットチャックとは、NC旋盤やマシニングセンタなどの工作機械で、ワーク（加工物）や切削工具を精密に固定するための保持具です。工作機械の主軸に取り付けて使用するもので、ドリル・リーマ・エンドミルなど様々な工具を高精度に「収納・固定」するためのシステムと言えます。
収納に関心のある方には少し意外に聞こえるかもしれませんが、コレットチャックはまさに「工具の収納システム」として機能します。どんな工具を、どこに、どのくらいの力でしまうのか、この3点が加工精度を左右します。一般的なチャックが3本や4本の爪でワークを「つかむ」構造なのに対して、コレットチャックはスリット（切れ込み）の入った筒状のコレットが、包み込むように対象物を「包んで固定」するのが最大の違いです。
爪で3点に集中して力をかけるスクロールチャックと比べると、コレットチャックは圧力が全周に分散するため、仕上がり面やシャンク（工具の軸部分）を傷つけにくいという利点があります。たとえるなら、指1本でボールを押さえるのと、手のひら全体でボールを包むのとの違いに近いイメージです。圧力が1点に集中する前者より、後者のほうが対象にやさしくて安定しています。
また、コレットチャックは「消耗品」である点も重要な前提知識です。繰り返しの開閉によってスリット部分に疲労が蓄積し、いずれは弾性が失われます。この性質を知らずに使い続けると、外見上は問題なさそうに見えても、工具の抜けや精度の低下が起きやすくなります。道具としての性能を引き出すには、仕組みの理解と適切な管理がセットになります。
コレットチャックは、精度・保護・再現性の3つを同時に満たせる「優秀な工具固定システム」です。その仕組みを知ることが、安全で高精度な加工への第一歩になります。
コレットチャックの構造・スリットとテーパーの役割
コレットチャックの構造は、主に3つの部品で構成されています。筒状で縦にスリット（切れ込み）が複数入ったコレット本体、コレットを正しい位置へ導くテーパー面を持つチャック本体、そしてコレットを押し込む役割を担う締付ナットです。この3つがそろって、初めてコレットチャックとして機能します。
スリットは一見するとただの「切れ込み」ですが、コレットチャックの性能の根幹を担っています。金属でありながら適度にしなる弾性を生み出すのがスリットの役割であり、これによってコレットは均等に縮むことができます。スリットの数・配置・肉厚のバランスが、コレットの締まり方・振れ精度・寿命に直結します。たとえばERコレットでは、長短交互に配置された複数のスリットが、収縮を均等にするよう工夫されています。
テーパー面は、チャック本体側に設けられた斜面です。コレットがここに押し込まれることで、斜面の角度に沿いながらコレットが内側へ縮みます。ポイントは「直線的に押し潰すのではなく、テーパー面にガイドされながら縮む」という点です。この構造のおかげで、工具シャンクに対して均一な圧力がかかりやすく、芯ずれ（偏心）が発生しにくくなっています。
締付ナットは、回転させることでコレットを所定の位置まで引き込む、または押し込む部品です。見た目はシンプルなナットですが、内側のかかり部の形状や精度によって、コレットの着脱のしやすさや、組み付け時のブレが大きく変わります。締付ナットが摩耗すると、正しい力でコレットを締め込めなくなるため、ナット自体も消耗品として定期的な点検が必要です。
コレットチャックの構造は「スリットで弾性を作り、テーパーで力を変換し、ナットで操作する」という3層の設計です。部品点数は少なくても、それぞれの接触面の状態が性能を決める、精密な道具といえます。
| 部品名 | 主な役割 | 不具合時の影響 |
|---|---|---|
| コレット本体 | スリットの弾性でワーク・工具を均一に把持 | 摩耗・弾性低下により滑りや振れ増大 |
| テーパー面（チャック本体） | 軸方向の力を半径方向の締付力へ変換 | 打痕・汚れで偏締めや固着が発生 |
| 締付ナット | コレットを正確な位置へ押し込む | 摩耗や噛み込みで組付け不良が起きる |
コレットチャックの原理・テーパー・摩擦・弾性の三角関係
コレットチャックの保持原理は、「テーパーによる力の変換」「コレットの弾性による均一な収縮」「摩擦による保持」という3つの要素が組み合わさって成立しています。この3つのうち1つでも崩れると、保持力や精度に影響が出ます。
締付ナットを回すと、コレットがテーパー面へ押し込まれます。テーパー面の斜面が、ナットを回す軸方向の力を、コレットを内側へ縮める半径方向の力へと変換します。これは、楔（くさび）の原理に近いイメージです。斜面を使って小さな力を大きな挟む力に変換している、ということです。この変換効率はテーパーの角度によって変わり、ERコレットで使われる8°のテーパー角度は、変換効率と着脱のしやすさのバランスが取れた設計として広く採用されています。
摩擦はコレットチャックの保持力のほぼすべてを担っています。コレットが縮んで工具シャンクに接触した状態で、この接触面の摩擦力が「工具が抜けない」「工具が空転しない」を実現します。この原理を理解すると、なぜ油分の除去がこれほど重視されるのかがわかります。油膜があると摩擦係数が低下し、把持力が本来の3分の1程度まで落ちることもあるとされています。つまり、「締めた」という操作が同じでも、接触面の状態次第で実際の保持力はまったく異なるわけです。
弾性の役割は、コレットが縮んだり広がったりする動きを可能にすることです。金属製のコレットが繰り返しの開閉に耐えられるのは、スリットによって局所的に弾性を持たせた設計があるからです。ただし、この弾性は永続するものではありません。使い込むほどにスリット部分に疲労が蓄積し、「腰がない」状態になります。外見上の変化は少なくても、弾性が落ちた状態では均一に縮まなくなるため、同じ操作をしても保持力と精度が低下します。
参考として、コレットチャックの把持原理と使い方の詳細は、大手メーカーの技術情報でも確認できます。
ユキワ精工株式会社｜コレットチャックについて（構造・原理の詳細説明）
原理を理解するメリットは明確です。トラブルが起きたときに「何が崩れているか」を素早く特定できることです。滑りならまず油分を疑う、振れが出たなら弾性低下か接触面の汚れを疑う、といった具合に、原理と不具合の原因が一対一で結びつくようになります。
コレットチャックの種類と選び方・ERコレットを中心に
コレットチャックには複数の規格や方式があり、代表的なものとして「ERコレット」「スプリング系（独自規格含む）」「パワーコレット」などが挙げられます。工具保持の文脈では、まずERコレットを基本として覚えておくと理解が進みます。
ERコレットは国際規格（DIN 6499）に基づいた最もポピュラーな方式で、ER8・ER11・ER16・ER20・ER25・ER32・ER40などのサイズ展開があります。各サイズは、対応できる最大工具径で分類されており、たとえばER32は最大シャンク径32mmまで対応します。さらに、1つのERコレットホルダに対してサイズの異なるコレットを使い分けることで、複数の工具径に対応できるため、段取り効率が良く導入しやすい点が支持されています。
スプリング系やクイックチェンジタイプは、段取り替えの速度を優先した設計のものが多く、工具交換の頻度が高い量産ラインで有利です。ただし、メーカー独自規格が多く、ERのような互換性の高さはありません。精度や保持力も製品ごとに差があるため、導入前に用途を絞って比較することが大切です。
選び方の基準は、加工内容から逆算することです。以下に判断の目安を示します。
- 🔹 小径工具・高回転・精度重視の加工：ERコレットが基本。振れが少なく再現性が高い。
- 🔹 工具交換頻度が高い量産ライン：クイックチェンジ対応スプリング系も選択肢。
- 🔹 大径工具・重切削・高トルク加工：ミーリングチャック・サイドロック・焼ばめへの切り替えを検討。
- 🔹 薄肉ワークや仕上げ面を傷つけたくない場合：コレットの全周把握の特性が特に活きる。
サイズ選定で注意が必要なのは、「対応径の上限付近での常用」を避けることです。カタログ上は使えるサイズに見えても、常に上限径付近での使用は把持の安定性が落ちやすく、工具の滑りやビビリが発生しやすくなります。余裕を持ったサイズ選びと、メーカーの推奨条件を確認することが重要です。
また、ドリルチャックとの使い分けも現場でよく話題になります。ドリルチャックはジョーで掴む別系統で、可変幅が広く扱いやすい反面、振れ精度や高回転時の安定性でコレットに劣る場面があります。穴あけ中心の軽作業なら問題ありませんが、仕上げ精度や工具寿命まで考えると、コレットチャックに優位性がある場面は多いです。
これは使えそうです。適切な種類の選定それ自体が、工具コストと加工不良を減らす直接の手段になります。
コレットチャックのメンテナンス・保管・収納の正しい方法
コレットチャックは精密な保持具であるため、日常のメンテナンスと保管方法が性能に直結します。清掃・脱脂・適正トルクの3点が基本で、これを習慣にするだけで、工具の滑り・振れ・折損といったトラブルの多くを未然に防げます。
清掃で最も重要なのは、コレット内径・外径・テーパー面・ナット内側の接触面をきれいに保つことです。切粉や切削液の残留物がこれらの面に噛み込むと、コレットが均一に縮まなくなり、振れが増大します。清掃にはエアブローが基本で、細部まで確認しながら丁寧に行います。切粉はほんの0.01mm程度の微細なものでも、精度への影響が出やすいため、「目に見えないから大丈夫」という判断は危険です。
脱脂は保持力の確保に直結します。前述のとおり、油膜があると摩擦係数が大きく低下します。工具を取り付ける直前に、シャンク表面・コレット内径の両方を乾いた布やペーパーで拭いてから装着するのが基本です。「工場では切削液を使うから油があって当然」という認識は、保持力の低下を招く落とし穴になります。
締付トルクは、メーカーが規定する適正値を守ることが原則です。締めすぎるとコレットやテーパー面に過大な面圧がかかり、摩耗や変形を早める原因になります。ERコレットの場合、サイズによって推奨締付トルクが異なり、たとえばER32では一般的に80〜100N·mが目安とされています。規定トルクを超えて「念のため強く締める」という習慣は、むしろコレットの寿命を縮めます。
保管・収納については、コレットを裸のままバラバラに置いたり、重ねたりして保管すると、テーパー面や内径に傷がつきやすくなります。専用のコレットスタンドやコレットケースを使うことで、これを防げます。コレットスタンドはサイズ別に整理でき、必要なコレットを素早く取り出せるメリットもあります。保管前には防錆油を薄く塗布しておくと、錆の発生を抑えられます。
参考として、コレット専用の収納ケースはメーカーからも販売されています。
本多プラス株式会社｜コレット専用収納ケース（使いやすさにこだわった専用設計）
交換タイミングの目安は、重切削では約6ヶ月、通常加工では1〜1.5年が1つの基準です（ミスミ技術情報より）。ただし、以下のような兆候が出たら、期間に関わらず早めの交換を検討します。
- 🔸 ナットを締め込んでも保持感が弱く感じる
- 🔸 加工中に振れが急に増えた
- 🔸 コレットのスプリング性がなくなり、自然に開かなくなった
- 🔸 工具を取り付け直すたびに芯位置がばらつく
メンテナンスが行き届いたコレットチャックは、使い始めの性能を長期間維持できます。逆に言えば、清掃・脱脂・トルク管理を怠ると、いくら高品質な製品を選んでもすぐに性能が落ちてしまいます。道具に投資するなら、管理にも同じだけ気を使うことが重要です。
参考として、コレットの交換基準と技術情報はミスミの技術情報ページでも確認できます。
ミスミ技術情報｜プルスタッド・コレットの交換について（交換目安の詳細）
