ドリルチャックの外し方と種類別・正しい交換手順

止めネジを反時計回りに回すと、チャックがもう二度と外れなくなります。

収納情報

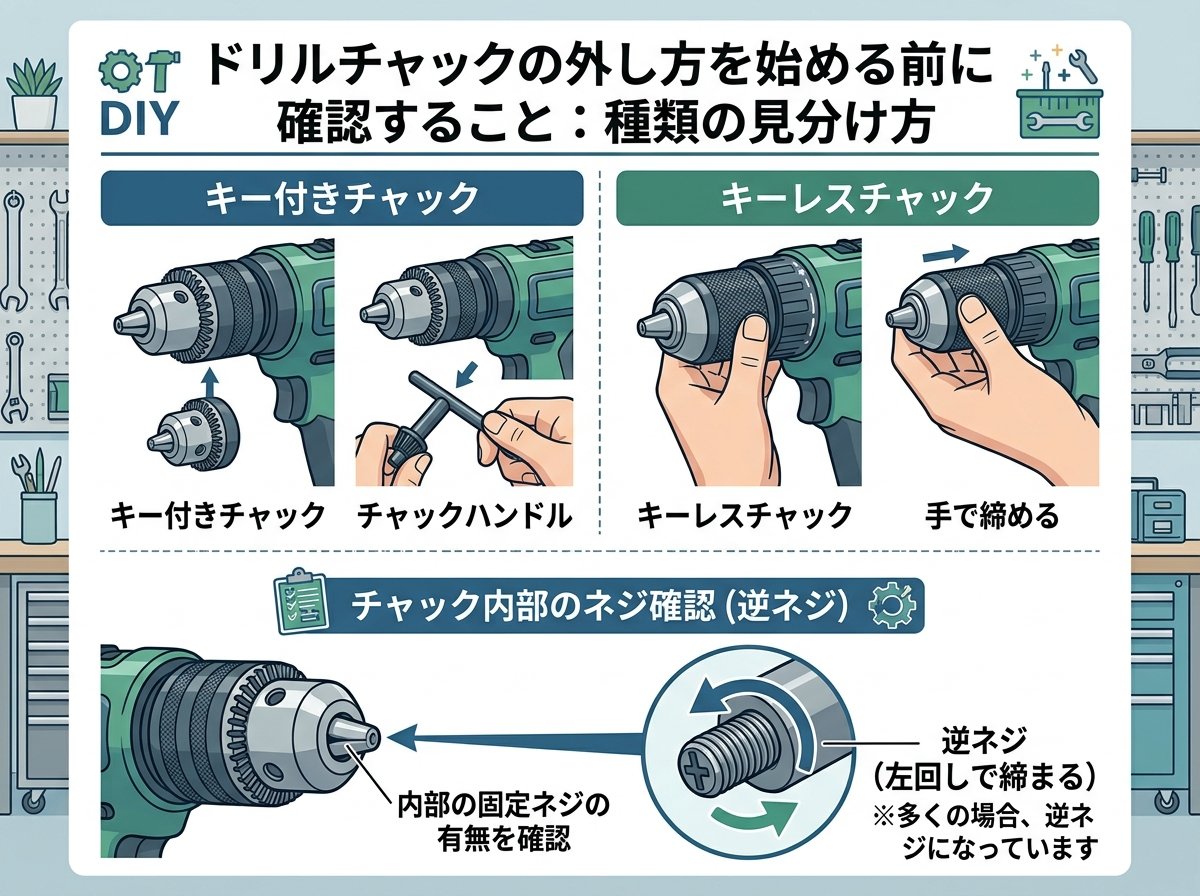

ドリルチャックの外し方を始める前に確認すること：種類の見分け方

ドリルチャックを外す作業に取り掛かる前に、まず自分が使っている工具のチャックがどの種類なのかを正確に把握する必要があります。これを怠ると、間違った手順で力をかけてしまい、スピンドルや本体を傷める原因になります。

ドリルチャック本体の固定方式は大きく分けて 「ネジ型」 と 「テーパー型」 の2種類です。ネジ型はチャック内部からネジでスピンドルに固定されており、主に電動ドリルやドリルドライバーに多く採用されています。テーパー型は摩擦だけで固定されており、ボール盤や工作機械に多く見られます。

見分け方のポイントは以下の通りです。

- 📋 取扱説明書で確認する：最も確実な方法です。機種名でメーカーのウェブサイトを検索すれば仕様が載っています。

- 🔎 チャックの爪を最大まで開いて内部を覗く：中央にプラスまたは六角の止めネジが見えればネジ型です。何もない場合はテーパー型の可能性が高いです。

- 🏭 工具の用途で判断する：電動・充電式のハンドドリルならほぼネジ型、卓上ボール盤ならテーパー型が多い傾向にあります。

ただし、電動ドリルでもテーパー型が使用されているケースもあるため、外観だけで決めつけないことが原則です。確信が持てない場合はメーカーに問い合わせるのが安全です。

チャックの締め付け方式にも「チャックハンドル（キー）式」と「キーレス式」の2種類がありますが、これはチャックを固定する方式ではなくドリルビットを挟む方式の違いです。外し方の手順には影響しません。つまり「チャックの種類」と「ビットの固定方式」は別の話だということですね。

ドリルチャックQ&A｜ユキワ精工株式会社 — チャックの外し方・取り付け方・固定方式の違いについて専門メーカーが詳しく解説

ドリルチャック外し方の基本手順：ネジ型（電動ドリル・ドリルドライバー）

最も一般的なネジ型チャックの外し方を、順を追って説明します。必要な道具は六角レンチ（ヘックスキー）、プラスドライバー（または六角ドライバー）、そして本体を固定できるバイスまたは万力です。

手順①：止めネジを外す（逆ネジに注意）

チャックの爪を最大まで広げると、内部中央にプラスネジまたは六角ネジが見えます。これが止めネジです。ここで多くの人がやってしまう最大のミスがあります。この止めネジは「逆ネジ（左ネジ）」です。通常のネジとは逆で、時計回りに回すと緩みます。「ネジは反時計回りで緩む」という常識が通用しません。

止めネジは使用中の正回転（時計回り）で緩まないよう、意図的に逆ネジにして設計されています。逆ネジだと知らずに反時計回りに力を入れると、どんどん締まっていってネジ山が潰れるリスクがあります。かなり固く締まっていることも多いため、しっかり固定した状態で作業することが必要です。

手順②：チャック本体を外す（こちらは通常の右ネジ）

止めネジを取り外したら、次にチャック本体をスピンドルから外します。チャック本体のネジは通常の右ネジなので、反時計回りに回すと緩みます。

外し方として有効なのが「六角レンチをチャックに咥えさせる」方法です。チャックの爪を少し出した状態で六角レンチの短い側を3本の爪で掴ませ、長い側を持ってドリル本体を固定しながら反時計回りに回します。爪に対してしっかりグリップを取れるため、素手で回すよりも大きなトルクをかけられます。これは使えそうです。

もう一つの方法として、インパクトドライバーを逆回転モードにして使うやり方があります。六角レンチや専用ビットを爪に咥えさせ、インパクトの衝撃で一気に緩める方法で、手が回らない固着チャックにも効果的です。

手順	作業内容	回す方向	注意点
①	止めネジを外す	時計回りで緩む（逆ネジ）	ナメやすいので固定必須
②	チャック本体を外す	反時計回りで緩む（右ネジ）	六角レンチを爪で咥えると効果的
③	スピンドルを清掃する	—	取り付け時のネジ山保護のため
④	新しいチャックを取り付ける	手順の逆順で実施	止めネジは最後に逆ネジで固定

手順③：スピンドルのネジ部を清掃する

チャックを外したら、スピンドル側のネジ山を綿棒やウエスで清掃しましょう。切粉や汚れが付着したままだと新しいチャックが正確に取り付けられず、軸ブレの原因になります。清掃が基本です。

ドリルチャックの分解方法｜余白 — 止めネジが逆ネジであることを実体験を交えて詳しく解説。チャックの規格（3/8-24 UNF）についても言及あり

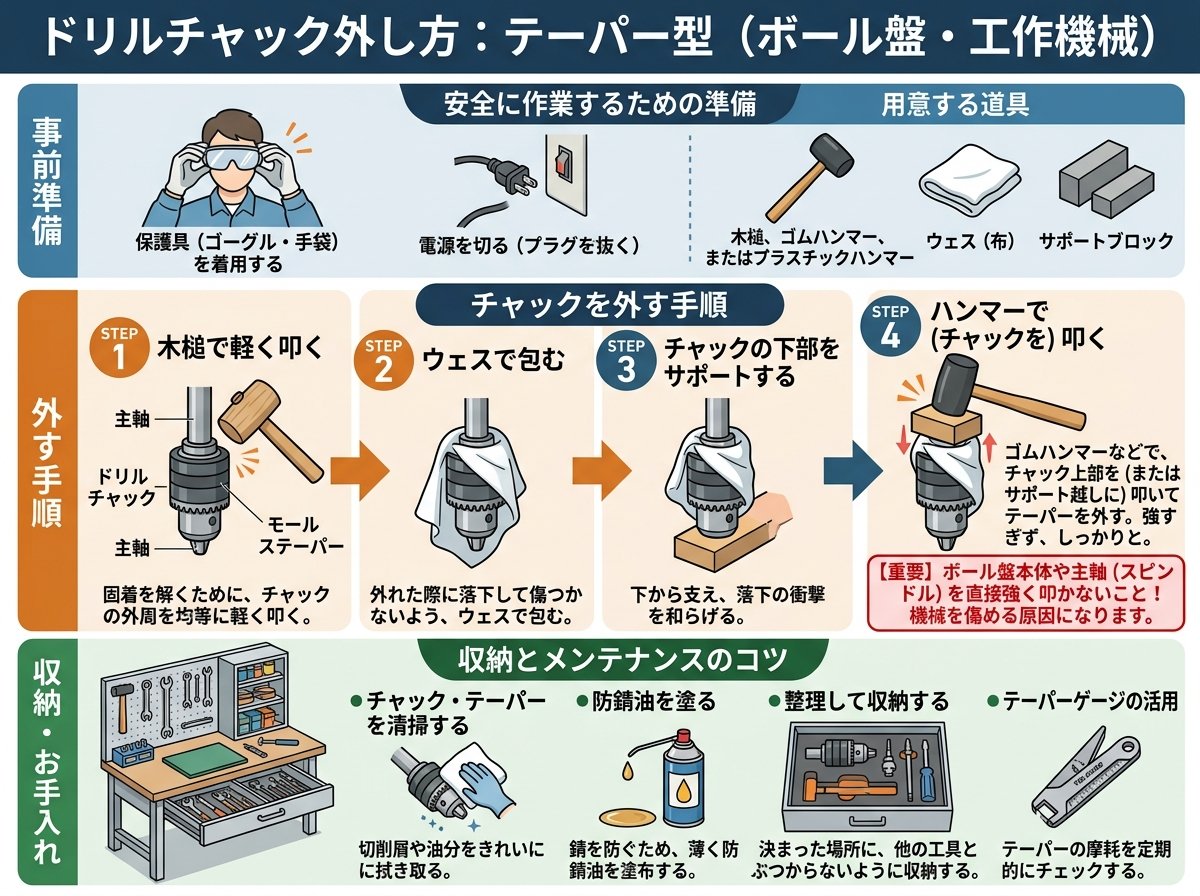

ドリルチャック外し方：テーパー型（ボール盤・工作機械）

ボール盤などに使われるテーパー型チャックは、スピンドルのテーパー（傾斜面）にチャック側のテーパーを圧入して固定しています。ネジではなく摩擦力だけで保持されています。外し方はネジ型とは全く異なります。

方法①：ナットを回して押し抜く

ボール盤の主軸にはナットがついているタイプがあります。このナットを緩めて回転させていくと、ナットの進む力がチャックを下方向に押し出す力になり、圧入が解除されます。作業時はチャックの真下に木材などのクッションを置き、外れた際の落下に備えることが必須です。

チャックは想像以上に重いことがあります。たとえば家庭用卓上ボール盤のチャックでも数百グラムあり、高い位置から落下すれば工具や床面に傷がつくリスクがあります。

方法②：くさびを打ち込んで抜く

主軸とチャックのすき間にテーパー形状のくさびをハンマーで打ち込み、テコの原理で圧入を解除する方法です。「ドリフト」と呼ばれる専用工具が市販されており、これを使うと安全かつ確実に作業できます。

注意点として、斜め方向から叩いたり、チャックの爪を叩いたりすることは絶対にやめてください。主軸が曲がって取り外し不能になる、または爪の動きが硬くなってチャック本体が使えなくなります。真っすぐ力を加えることが条件です。

テーパー型の規格にも注意が必要です。 ボール盤ではジャコブステーパー（JT）が一般的ですが、JT6・JT33・JT6など複数の番号規格があります。新しいチャックを購入する際は、自分のボール盤の主軸テーパー番号に合ったものを選ぶ必要があります。規格が1つ違うだけでまったく嵌らないため、事前に取扱説明書で確認することが必要です。

ボール盤のテーパー型ドリルチャックの交換方法｜機械組立の部屋 — ジャコブステーパー・モールステーパーの規格表つき。取り付け・取り外しの失敗例も掲載

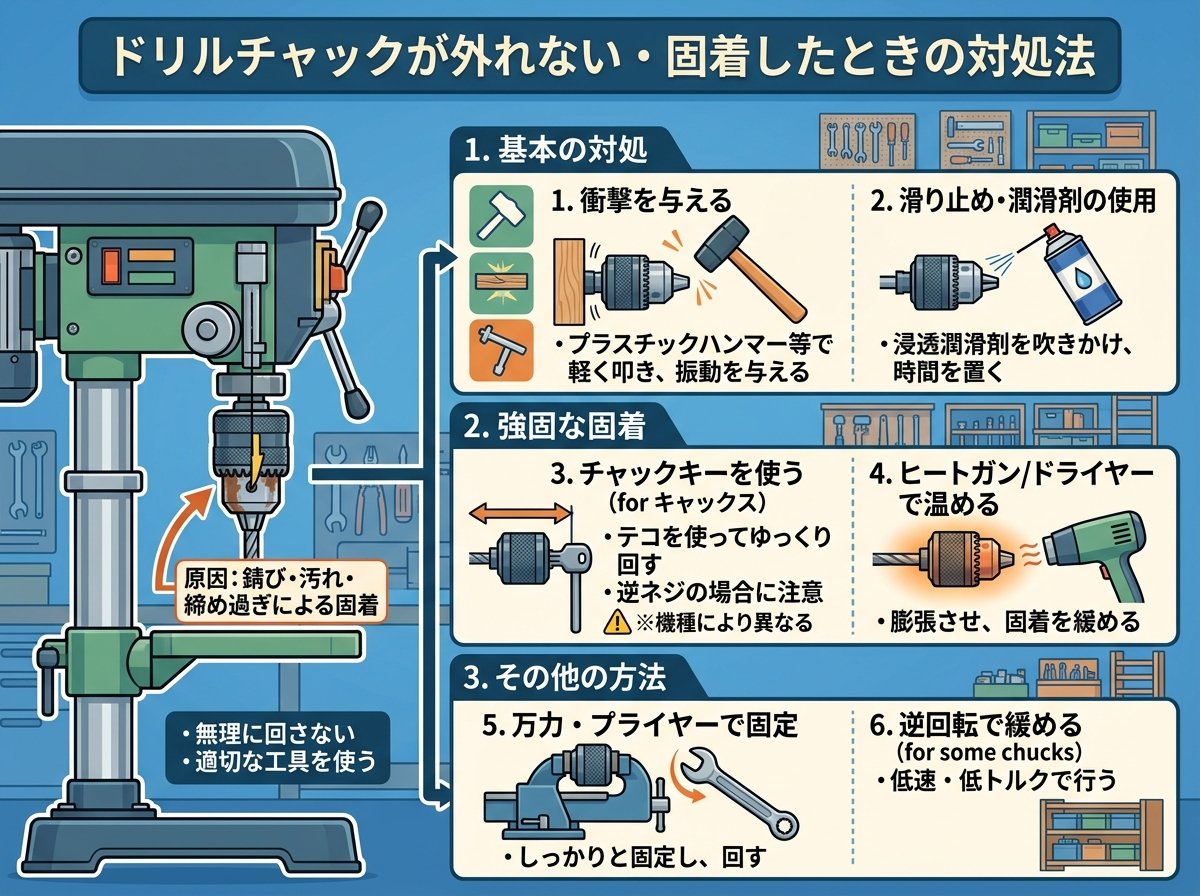

ドリルチャックが外れない・固着したときの対処法

長期間使用したり、湿気の多い環境に保管していたりすると、チャックが固着して通常の手順では外れないことがあります。焦って無理な力をかけると、ネジ山を潰したり本体を破損させたりする恐れがあります。固着時の対処法を段階的に試しましょう。

対処法①：潤滑剤を浸透させる

CRC5-56やWD-40などの浸透潤滑剤をネジ部やテーパーの隙間に塗布し、5〜10分程度放置します。潤滑剤が固着部分に浸透することで、錆や酸化物が緩みやすくなります。ただし、テーパー型チャックの場合は取り付け時にテーパー面に油分が残っていると脱落リスクが上がるため、使用後は必ず脱脂してから再取り付けしてください。潤滑剤は使い分けが条件です。

対処法②：インパクトドライバーの衝撃を使う

インパクトドライバーは連続した打撃（インパクト）によって固着を解除する力を持っています。六角レンチをチャックの爪に咥えさせた状態でインパクトを逆回転モードで使うと、通常の手回しでは到底かけられない瞬間的な大トルクが発生し、固着を解除できます。DIY工具の中では最もコストパフォーマンスが高い解決策です。

対処法③：バイス（万力）で固定して長いレンチで回す

本体をバイスにしっかり固定してから、柄の長いモンキーレンチやラチェットハンドルを使って大きなトルクをかける方法です。てこの原理で、柄が長いほど少ない力で大きなトルクが生まれます。柄の長さが2倍になれば、同じ力でも加えられるトルクは2倍になります。

対処法④：それでも外れない場合はメーカーや修理店へ

上記を試してもどうしても外れない場合や、止めネジのネジ山が潰れてしまった場合は、無理に自力で行わずプロに依頼するのが得策です。ユキワ精工などのチャックメーカーでは、アーバ（スピンドル）ごと送付すれば工場で対応してもらえます。「修理費用が新品価格の60〜70%を超える場合は新品に交換する」という判断基準も参考になります。

固着の度合い	おすすめ対処法	必要な道具
やや固い程度	潤滑剤を浸透させてから手回し	CRC5-56、六角レンチ
かなり固い	インパクトドライバーで衝撃を与える	インパクトドライバー、六角レンチ
びくともしない	バイス固定＋長柄レンチ	バイス、モンキーレンチ
ネジ山が潰れた	修理店・メーカーに相談	—

ドリルチャックによくある5つの問題と簡単な解決策 — 固着・爪のズレ・ネジ山摩耗など、チャックのトラブル別に対処法を体系的に解説

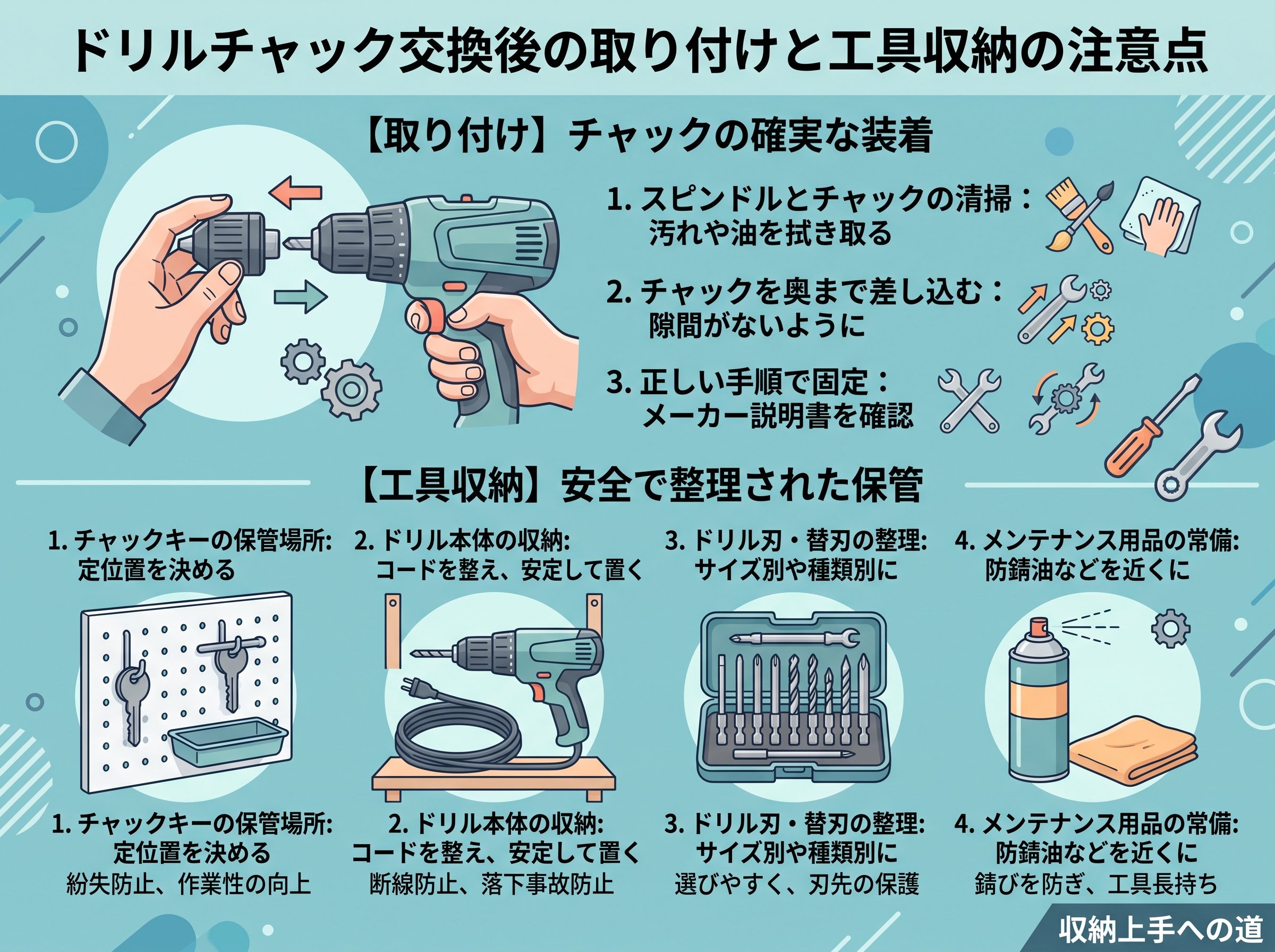

ドリルチャック交換後の取り付けと工具収納の注意点

新しいチャックを正しく取り付けることも、外し方と同じくらい重要です。取り付けが甘いと使用中に脱落し、けがや工具の破損につながります。取り付け後の収納・保管方法にも気を配ることで、次回の交換作業を楽にできます。

新しいチャックの取り付け手順（ネジ型）

外した手順の逆順で行います。チャックを時計回りにスピンドルへねじ込み、締め付けたら爪の内部から止めネジを反時計回り（逆ネジのため）でしっかり固定します。このとき止めネジを締め忘れると、逆回転（ねじ戻し方向）のトルクがかかったときにチャックごと外れてしまうことがあります。止めネジの締め忘れは厳禁です。

テーパー型の取り付けで絶対に守ること

テーパー型の場合、取り付け前に主軸とチャック双方のテーパー面をパーツクリーナーで完全に脱脂することが必須です。油やゴミが一切ない状態でないと、面圧による摩擦固定が弱くなり、使用中にチャックが脱落するリスクが高まります。

取り付けはプラスチックハンマー（木槌）でチャック本体を2〜3回軽く叩いて圧入します。このとき必ずチャックの爪を完全に引っ込めた状態で作業してください。爪が出ている状態で叩くと、爪の内部機構が損傷して爪の開閉が硬くなってしまうことがあります。

工具収納と保管のポイント

チャックを交換した後の工具収納にも一工夫加えると、次の作業がぐっと楽になります。

- 🗂️ チャックの種類・規格をラベルやメモで記録しておく：ネジのサイズ（3/8-24UNF、1/2-20UNFなど）やテーパー番号（JT33など）を工具の近くにメモして貼っておくと、次回交換時に迷いません。

- 📦 交換で外した旧チャックはすぐに捨てない：予備として取っておくと、万が一新品に不具合があったときに役立ちます。小さな袋にラベルを付けて工具箱の片隅に収納しておきましょう。

- 💧 湿気から守る収納を心がける：チャックは金属製のため、湿気の多い場所に保管すると錆や腐食が進み、次回の外し方が格段に難しくなります。防湿材入りのケースやシリカゲルを一緒に入れた引き出しに収納するのが理想的です。

- 🔧 作業後のチャックキーは本体に刺したままにしない：電動工具にチャックキーを差し込んだまま起動すると、キーが飛んで危険です。作業後はキーを外し、磁石式ホルダーや専用フックに掛けて収納するのが安全です。

工具の収納に力を入れているなら、ドリルビット専用の収納ケースやドリルスタンドを合わせて活用するとさらに効率が上がります。たとえば「回転式ドリルスタンド100本収納」タイプのものは、サイズ別にビットを整理でき、使いたいビットがすぐ取り出せるためDIY作業の時間短縮にも直結します。
