デジタルノギス ミツトヨの電池交換：正しい手順と注意点まとめ

LR44に替えると、ノギス本体が液漏れで壊れて修理費がかかります。

収納情報

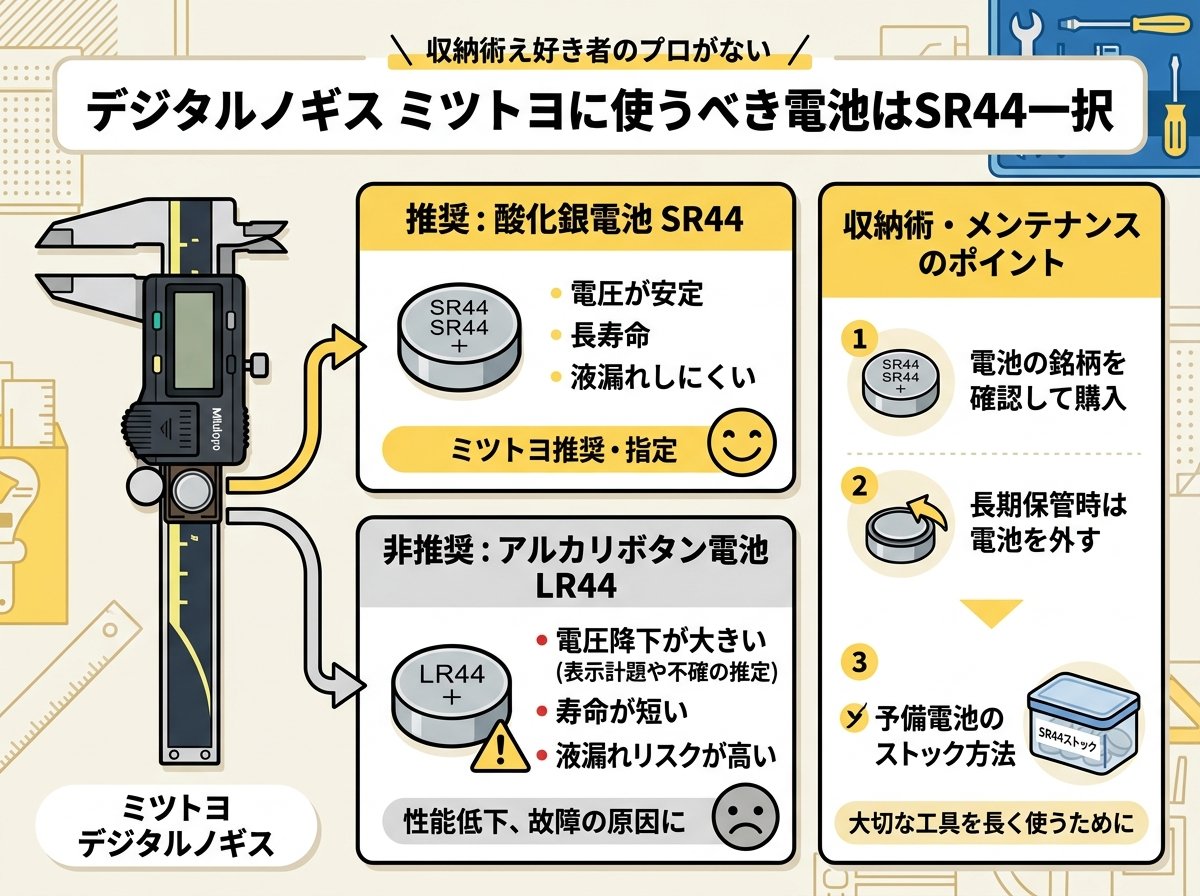

デジタルノギス ミツトヨに使うべき電池はSR44一択

ミツトヨのデジタルノギスに使う電池は、SR44（酸化銀電池）が指定されています。ホームセンターや100円ショップに行くと、まったく同じ形・サイズの「LR44（アルカリ電池）」が並んでいることがあり、安くてどちらでもよさそうに見えます。しかしこの2つには、見た目の同一性とは裏腹に、大きな性能差があります。

まずは価格差から見てみましょう。パナソニック製のボタン電池を比較すると、SR44は税込み511円、LR44は税込み171円と、約3倍の差があります。ただし、電池寿命を考えるとSR44のほうが2〜3倍長持ちするとされており、コスパは実は大きく変わらないことがわかります。

SR44とLR44の最大の違いは「放電特性」にあります。LR44はアルカリ電池であるため、時間とともに電圧が徐々に低下し、ある時点で使用可能ラインを下回ります。一方、SR44は最後まで約1.55Vをキープし、電池切れ直前になって初めてストンと電圧が落ちる特性を持っています。つまり、SR44のほうが安定した測定値を長期間維持できるということです。

つまり電池の持ちが違うということですね。

さらに見落とせない問題がLR44の「液漏れリスク」です。LR44（アルカリ電池）は長期間放置すると液漏れしやすく、電池ボックス内の接点が腐食・破損する可能性があります。実際に液漏れが起きると、接点に青錆のような汚れが付着し、最悪の場合は本体ユニットごと交換が必要になります。ミツトヨのデジタルノギスは安価なモデルでも1万円前後、高精度なモデルでは数万円することもあり、電池1本の選択ミスが大きな出費につながりかねません。

SR44を選ぶことが原則です。

また、SR44の品番末尾のアルファベットに注意が必要です。「SR44W」は腕時計用、「SR44P」はパナソニック製を意味するサフィックスです。メーカーとしてはMaxell・Sony・Panasonicなどの国内ブランドのSR44が推奨されており、電池の保ちにも差が出やすいとされています。大量購入する場合は10個入りのパックが割安になる場合が多く、工場や工房でまとめ買いする際はチェックしてみてください。

SR44とLR44の電圧特性グラフと違い｜高山技研（東大阪の研磨屋による実体験ベースの解説）

デジタルノギス ミツトヨの電池交換の具体的な手順

実際の電池交換手順を確認していきましょう。ここでは、ミツトヨの代表的なデジタルノギスである「CD-15AX（製品コード500-151-30）」を例に説明します。他のモデルも基本的な流れは共通ですが、機種によって細部が異なるため、作業前に電子版取扱説明書をミツトヨ公式サイトで確認することを強くすすめます。

電池交換は以下の流れで行います。

手順	作業内容	ポイント
①	電池蓋を▼方向にスライドして取り外す	精密ドライバー不要のスライド式が多い
②	SR44のプラス面（＋）を上向きにセット	極性を逆にすると動作しない
③	電池蓋を元に戻す	カチッと固定されるまで押し込む
④	液晶に「- - - - -」の点滅が出ることを確認	正常な表示。あわてなくてOKです
⑤	外側ジョウ（くちばし）を完全に閉じる	原点設定の前に必ず行う
⑥	ORIGINスイッチを長押しする	「0.00」が表示されれば設定完了

電池蓋が固くて外れない場合、工具で無理にこじ開けようとすると傷がつきます。ミツトヨの公式FAQでは「テープなど粘着性のあるものを電池に貼り付けて引き上げる」方法が推奨されています。セロハンテープを小さく切って電池に貼り、そっと引き上げるだけで取り出せることが多いです。

これは使えそうです。

④で「- - - - -」が点滅するのは故障ではなく正常な動作です。電池交換後はシステムがリセットされるため、原点情報が失われた状態を示しています。この状態で測定しようとすると、数値が正しく表示されないことがあるので注意が必要です。⑤〜⑥のORIGIN設定まで完了して、初めて電池交換が完了したと言えます。

ORIGIN設定が条件です。

なお、ORIGINスイッチを長押ししている間は、スライダーを絶対に動かさないようにしてください。原点設定が正常に完了しない場合があります。また、モデルによってはORIGINボタンが「ABS」ボタンと兼用になっているものもあります。機種ごとの操作方法は電子版取扱説明書で確認するのが確実です。

ABSとZEROとORIGINの違いと使い方｜機械組立の現場から解説した実践的な記事

デジタルノギス ミツトヨ電池交換後に「-----」エラーが消えない場合の対処法

電池交換後にORIGIN設定を行ったにもかかわらず「-----」や「E--o5」などのエラーが消えない場合は、いくつかの原因が考えられます。焦らず順番に確認していきましょう。

まず確認すべきなのは「電池の極性（向き）」です。SR44のプラス面（＋）が必ず上向き（液晶側）になっているか再確認してください。極性が逆だと電池をセットしても本体が動作しません。

次に確認したいのは「電池の接点の汚れ」です。液漏れや長期保管による酸化で、電池ボックス内の金属接点が汚れている場合があります。この場合、新しい電池を入れても正常に通電しないことがあります。対処法としては、KUREのエレクトロニッククリーナーを綿棒に少量つけ、接点を優しく清掃した後、接点復活スプレーを薄く塗布する方法が有効です。実際にこの方法で復活したという事例も報告されています。

汚れの清掃が先決です。

それでも改善しない場合は「30秒リセット」を試してみてください。一度電池を抜き、30秒以上放置してから再度セットすることで、内部のコンデンサが放電されシステムが初期化されます。この方法でエラーが解消されることがあります。

上記をすべて試してもエラーが解消しない場合は、スケール部分の故障や基板不良の可能性が高いです。ミツトヨのカスタマーサポートセンタ（ナビダイヤル：0570-07-3214、受付時間：8:30〜17:15）に相談することをすすめます。自分で分解・修理しようとすると、精度に影響する部品を破損するリスクがあるため、プロに任せるのが賢明です。

デジマチックキャリパの電池が外れない場合の対処法｜ミツトヨ公式FAQページ

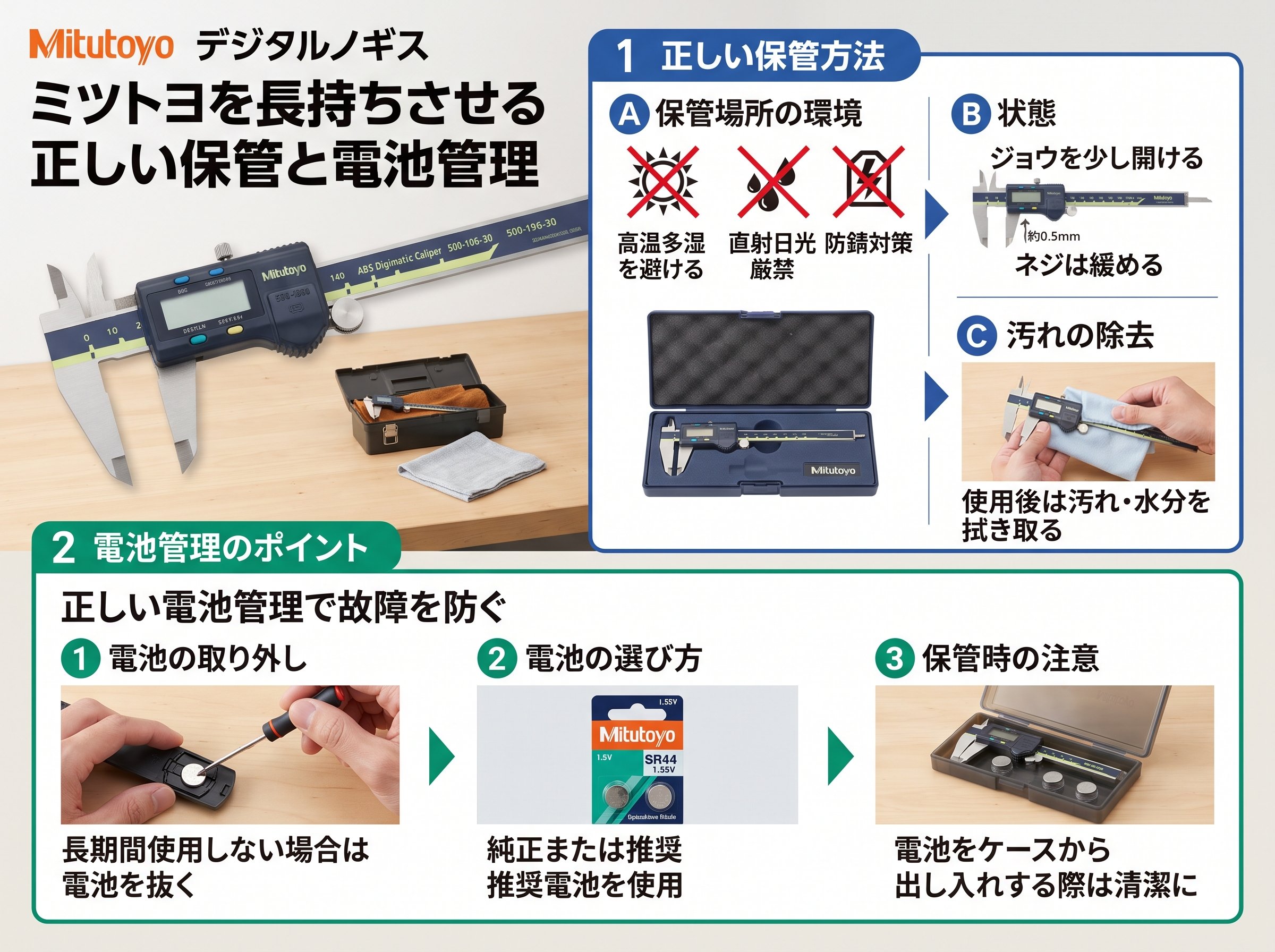

デジタルノギス ミツトヨを長持ちさせる正しい保管と電池管理

デジタルノギスの寿命を大きく左右するのは、使用頻度よりも「保管方法」です。適切な保管ができていないと、使いたいタイミングでいつも電池が切れているだけでなく、最悪の場合は本体が液漏れで使えなくなります。

ミツトヨ公式が明記している保管上の注意点は以下の通りです。

• 🔋 3カ月以上使用しない場合は電池を取り外して保管すること（液漏れによる故障防止）
• 🌡️ 直射日光が当たる場所・高温・低温・多湿な環境は避けること
• 🔩 クランプ（止めネジ）を締めた状態で保管しないこと（ジョウに余計な力がかかり精度がずれる）
• 💧 使用後は水分・油分を拭き取り、薄く防錆油を塗布してから保管すること

特に重要なのが「3ヶ月ルール」です。電池を入れたまま引き出しや工具箱に放置してしまうと、電池の残量に関係なく液漏れが発生することがあります。液漏れは気づきにくく、発見したときには接点が深刻に腐食しているケースも少なくありません。棚や工具ボックスでの収納時には、この点だけは必ず意識するようにしてください。

3ヶ月に注意すれば大丈夫です。

また、SR44は電圧低下のサインが出てから急激に切れる特性を持っています。液晶に「電圧低下マーク（バッテリーアイコンの点滅）」が表示されたら、まだ動いていても早めに交換するのが賢明です。測定中に突然電源が落ちると、作業の途中データが失われるだけでなく、測定値の信頼性にも影響します。

電池を定期的に交換する習慣があると安心ですね。

工具を複数管理している場合は、電池の予備を常備しておくと役立ちます。SR44は10個パックで購入するとコストを抑えられます。保管場所（引き出しや工具ケースのポケット）に予備を入れておくと、いざというときにすぐ対応できます。電池の使用推奨期限も忘れずにチェックしてください。期限切れの電池は液漏れのリスクが高まるため、仮に残量があっても使わないほうが無難です。

ノギス使用後の取り扱い・保管上の注意｜ミツトヨ公式FAQページ

デジタルノギス ミツトヨの電池交換が不要になる？ABSスケールの仕組みと収納術

実はミツトヨのデジタルノギスの中には、「電池を交換しても原点設定が不要」なモデルが存在します。これがミツトヨ独自の「ABS（アブソリュート）スケール」搭載モデルです。通常のデジタルノギスは電源が切れると絶対原点の情報が失われますが、ABSスケール搭載モデルは電池を抜いた後でも原点情報が内部に保持されており、次回電源を入れたときにそのまま使えます。

ABSなら原点設定は不要ということですね。

ミツトヨの代表的なABSスケール搭載モデルには「CD-15APX」「CD-30APX」などがあります。これらは電磁誘導式のアブソリュートエンコーダーを採用しており、電池の消費量も低く抑えられています。電池交換後のひと手間を減らしたい方や、工場・工房でノギスを頻繁に使い回す場面では、ABSスケール搭載モデルへのアップグレードを検討する価値があります。

一方で、ABSスケール搭載モデルであっても電池交換は定期的に必要です。また、保管時に3ヶ月以上使わない場合の「電池を抜く」ルールも変わりません。ABSモデルは電池交換後の原点設定の手間がなくなるだけで、電池管理が不要になるわけではない点に注意が必要です。

ABSモデルも電池管理は必須です。

収納・管理の観点から一つ提案があります。デジタルノギスは精密機器であるため、工具箱の底に無造作に入れておくのは避けたいところです。付属のケースや専用のポーチに収納し、直射日光や湿気を避けた場所に保管するのが理想的です。引き出しに入れる場合は、ノギスが他の工具と接触しないようにスポンジや仕切りで保護すると、スケール部の精度を長く保つことができます。電池の交換サイクルと合わせて、収納場所も定期的に見直してみてください。
