ストレートエッジ工具の使い方と精度・保管を完全ガイド

ストレートエッジを「ただの長い定規」だと思っていると、測定結果が最大0.1mm以上ズレて材料を無駄にします。

収納情報

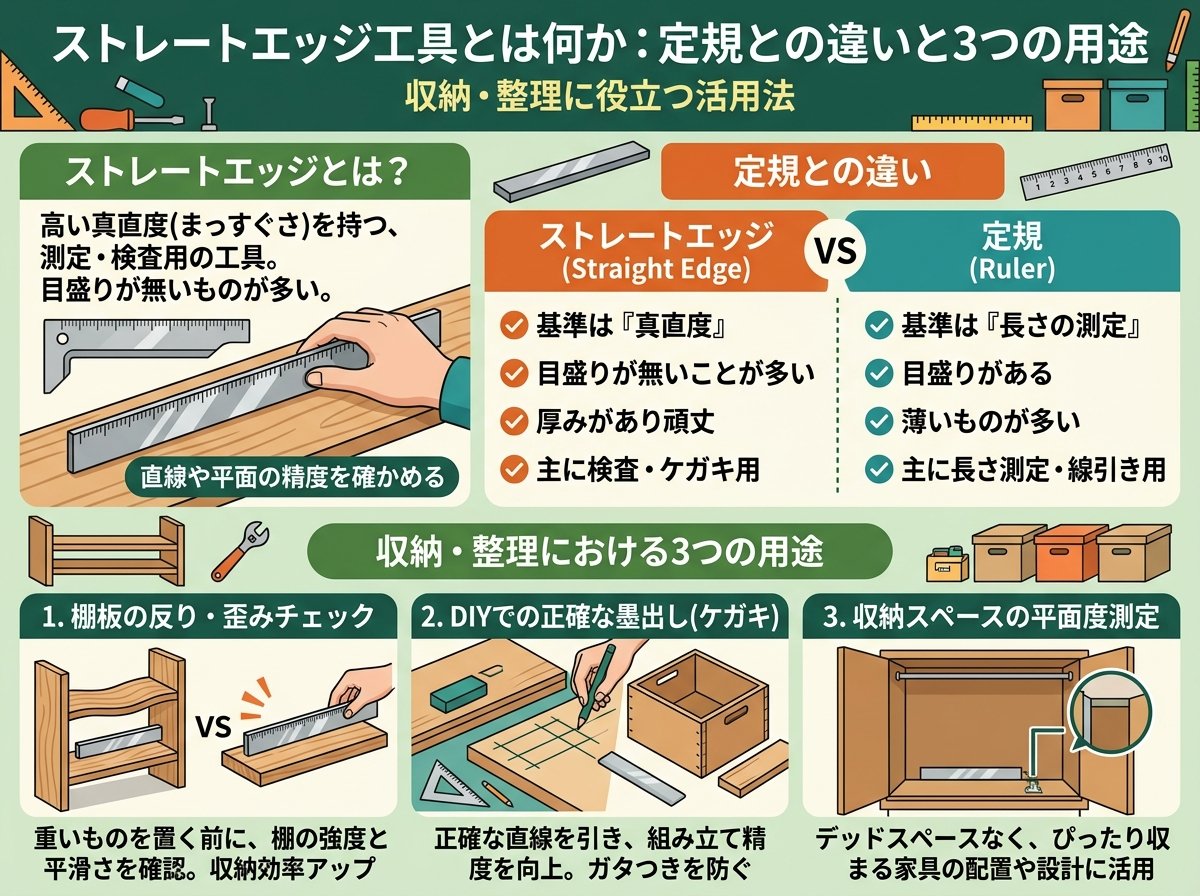

ストレートエッジ工具とは何か：定規との違いと3つの用途

ストレートエッジは「平面度・真直度・平行度」を確認するための精密測定工具です。一見すると長い金属の板に見えますが、普通のスケールや直定規とは目的がまったく異なります。スケールが「長さを測る」道具であるのに対し、ストレートエッジは「面や線がどれだけ真っ直ぐか」を調べるための基準器です。JIS B 7514（直定規）として規格化されており、工場・機械組立・建設現場など幅広い場面で使われています。

用途は大きく3つに分かれます。

- 検査：加工面や取付面が設計どおりに仕上がっているかを確認する
- 測定：ダイヤルゲージや水準器と組み合わせて数値で精度を記録する
- 罫書き：定盤の上に置いてケガキ（マーキング）ラインの基準として使う

つまり基本です。ストレートエッジは「どこが高くてどこが低いか」という凹凸の有無を視覚化することができ、素材の歪みや組み付けミスをいち早く発見できます。収納棚や工具台のDIYで棚板の水平がズレているかどうかを確認したい場合にも、水準器と組み合わせたストレートエッジが驚くほど役に立つ場面があります。

用途	組み合わせる工具	確認できること
光すき間検査	なし（目視）	面の凹凸・平面度
水平・傾き確認	水準器	面の水平・垂直
変位量の数値化	ダイヤルゲージ	真直度・直線案内精度

参考：JIS B 7514（直定規）の規格内容と精度等級について詳しく確認できます。

JISB7514:1977 直定規 - kikakurui.com

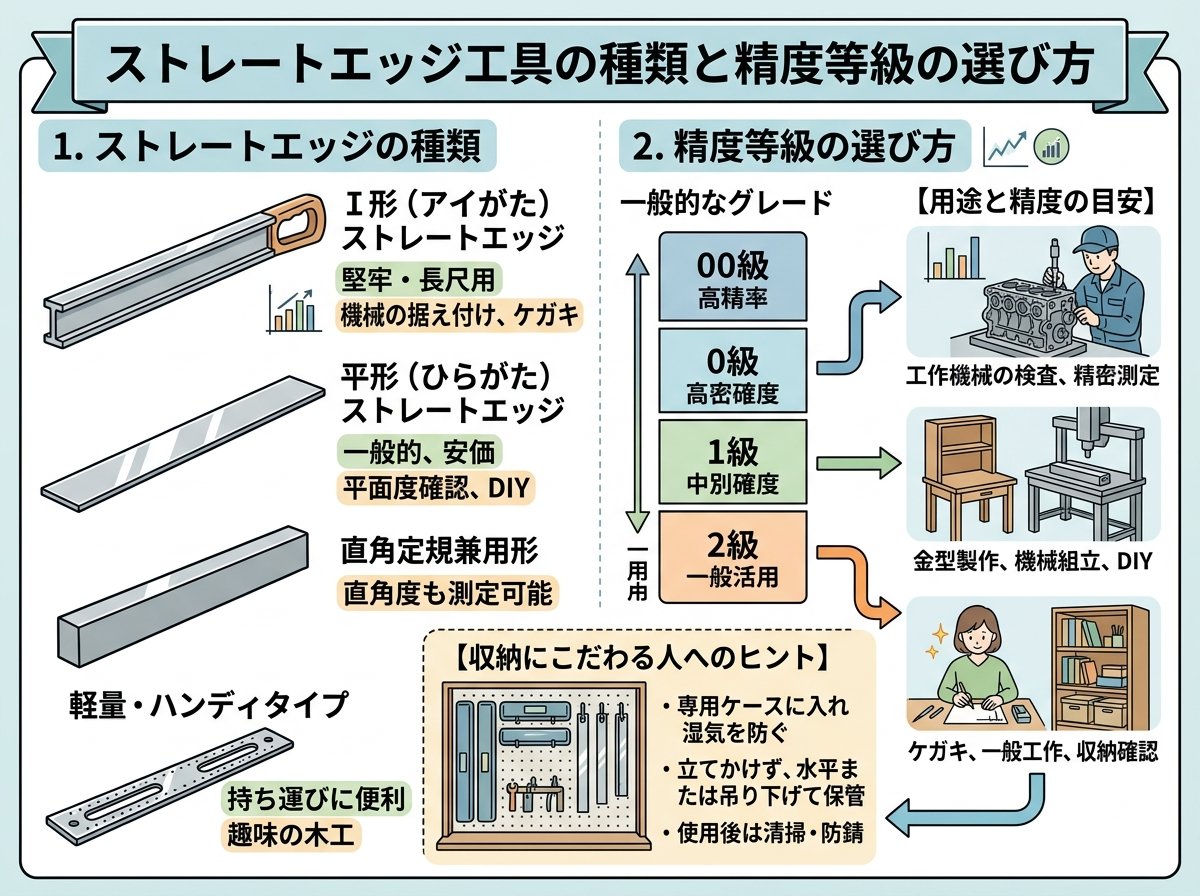

ストレートエッジ工具の種類と精度等級の選び方

ストレートエッジには複数の形状があり、それぞれ向いている用途が違います。代表的なのは次の4タイプです。

- I型（Iビーム型）：断面がアルファベットの「I」状。剛性が高く自重による変形が少ないため、最も広く使われる。A級・B級の2等級があり、精密な直線案内の測定に向く。長さは300mmから数メートルまで展開。

- 平型（ベベル型）：断面が長方形またはわずかに斜めに加工されたタイプ。現場での光すき間検査やケガキ作業に向いており、B級が中心。持ち運びやすく初心者にも使いやすい。

- チャネル型・天然石型：断面がHチャンネル状や石製で、精密級が多く恒温室など温度管理された環境での使用が前提。

等級の違いは精度の許容誤差に直接関係します。JIS B 7514では次のように定義されています。

等級	A級の精度（真直度）	B級の精度（真直度）
計算式	（2 + L/250）µm	（4 + L/50）µm
使用環境	精密測定室・機械組立	現場の一般検査
価格帯	高め	比較的安価

※L＝呼寸法（工具の長さ、mm単位）

例えば呼寸法600mmのA級ストレートエッジの場合、真直度の許容誤差は「2 + 600/250 = 4.4µm」です。これは髪の毛の直径（約60〜80µm）のおよそ15分の1という極めて小さい誤差です。意外ですね。

サイズの選び方のポイントは「測定対象の長さより少し大きいものを選ぶ」ことです。ストレートエッジは両端から20mm程度を精度の除外区間とするため、測定したい面の長さに余裕を持ったサイズが必要です。

参考：ストレートエッジの種類・精度の求め方・選び方がわかりやすくまとまっています。

ストレートエッジの種類と精度の求め方【モノタロウ】

ストレートエッジ工具の使い方：光すき間検査とシックネスゲージの活用

ストレートエッジの最も基本的な使い方が「光すき間検査」です。これは特別な機器を使わずに、0.01mm以下のわずかなすき間さえも目で確認できる方法です。

やり方はとてもシンプルです。

1. 検査したい面（金属や木材の表面）にストレートエッジを「エッジ側（線当たり）」でそっと当てる
2. 光源を背側に当てて、接触部分に光が漏れていないかを目視確認する
3. 光が漏れていれば凹凸あり、漏れていなければ平面度が高い

ここで一つ重要な注意点があります。ストレートエッジは「面当たり」ではなく「線当たり」で接触させることが原則です。面当たりにしてしまうと、どこかが接触した瞬間に光が遮断されてしまい、他の箇所のすき間を見落とす原因になります。面当たりはダメと覚えておけばOKです。

光漏れを確認してすき間の「有無」がわかったら、次に「どのくらいのすき間か」を数値で知りたい場合はシックネスゲージ（すき間ゲージ）を活用します。光が漏れている部分にゲージを差し込み、入る・入らないを確認して数値化します。例えばエンジンヘッドの歪みチェックでは0.05mm以下が合格基準とされることが多く、シックネスゲージとの組み合わせが実践的です。これは使えそうです。

光漏れ検査の際には、背後からの光を確保しやすい場所で行うことが大切です。窓際で作業するか、GENTOSのような指向性の高いLEDライトを背後に置くと格段に確認しやすくなります。

参考：光漏れ検査の正しい実施方法とすき間ゲージによる数値化の手順が具体的に解説されています。

精度とすき間の関係【光漏れの目視検査によって精度を判断する】- 機械組立の部屋

ストレートエッジ工具の使い方：水準器・ダイヤルゲージとの組み合わせ応用

ストレートエッジの真価は、他の測定器と組み合わせたときに一気に発揮されます。単体では「すき間があるかどうか」しかわかりませんが、水準器やダイヤルゲージと組み合わせることで、傾き・変位量・直線案内精度まで数値として記録できるようになります。

ストレートエッジ×水準器の組み合わせ

2本のシャフトが水平に取り付けられているかを確認したい場合、シャフト上にストレートエッジを橋渡しで置き、その上に水準器を乗せます。こうすることで「点」しかない2本のシャフトを「線」に変換し、水準器で水平を一括確認できます。棚や工具台の水平出しにも同じ発想が応用できます。

ストレートエッジ×ダイヤルゲージの組み合わせ

フライス盤やリニアガイドの直線案内精度を測定する場面で特に有効です。ストレートエッジを固定側に置き、ダイヤルゲージをスライド側に取り付けてテーブルを動かすと、その変位量がゲージに表示されます。この方法で530mmのフライス盤X軸を測定した実例では、中央400mm範囲の誤差がわずか2〜3µmという高精度を確認できたケースがあります（これは東京ドームの内野フィールドを1mmの誤差なく切り出すほどの精度です）。

ストレートエッジを平行に配置するコツは、中央付近300mm程度の範囲でダイヤルゲージの値がほぼ同じになるよう、ドライバーの柄などで軽くタッピング（コンコンと叩いて微調整）することです。縦方向が基本です。ストレートエッジは縦向きで使うことで自重によるたわみを最小に抑えられます。横置きにすると、I型のような剛性の高い製品でも変形リスクがゼロではありません。

組み合わせパターン	測定できること	主な用途例
ストレートエッジ×水準器	水平・傾き	棚・シャフト・定盤の水平確認
ストレートエッジ×ダイヤルゲージ	真直度・変位量	リニアガイド・工作機械の組立
ナイフエッジ型×目視	平面度（定性）	ブロックゲージ・小型部品の検査

参考：水準器・ダイヤルゲージとストレートエッジを組み合わせた具体的な測定方法4パターンが図解付きで解説されています。

測定器を組合わせて測定する【直角定規やストレートエッジの活用】- 機械組立の部屋

ストレートエッジ工具の収納と保管：精度を守る防錆・自重変形対策

ストレートエッジはどんなに使い方が上手くても、収納・保管を誤るとあっという間に精度が失われます。収納の問題は大きく2つです。「錆」と「変形」です。

錆の最大の原因は「汗」

多くの人が思い浮かべるのは湿度や水ぬれですが、実は測定工具の錆の主要因は作業者の手汗です。汗の成分は約99%が水分で、残り1%に塩分・乳酸・尿素などが含まれています。この1%の物質が金属表面に残留して腐食（錆）を引き起こします。手袋を着用しても、汗っかきの場合は袖口から漏れ出た汗が工具に付着するケースがあります。痛いですね。

対策の手順は次の3ステップです。

1. 使用後すぐにノルマルヘプタン（炭化水素系洗浄液）で拭き取る：パーツクリーナーでは油分が伸びるだけで不十分です。ミツトヨがブロックゲージの洗浄に推奨するノルマルヘプタンが最も効果的とされています。

2. 防錆潤滑剤を薄く塗布する：KURE 3-36（5-56より防錆特化）やゲージ用防錆剤「潤鉄」が候補です。ウエスで薄く均一に伸ばします。

3. 防錆シートで包んで木箱に収納する：防錆シートは防錆効果のある物質を気化させて金属の腐食を抑制します。1年に1回程度の交換が目安です。

変形を防ぐ収納の向き

ストレートエッジは縦置き（立てて保管）が基本です。横に寝かせた状態で長期保管すると、自重によるたわみが少しずつ蓄積し、精度が変化するリスクがあります。I型は剛性が高いため横置きでも比較的変形しにくいですが、長期保管は縦置き・専用木箱が原則です。

例えば「専用の木箱に収納されている」という記述が複数メーカーのカタログに見られるほど、保管状態はストレートエッジの精度維持に直結しています。収納にこだわる人ほど、この点を見落としがちなので注意に注意すれば大丈夫です。

参考：ストレートエッジを含む測定工具を汗から守り、錆ゼロで維持するための具体的な洗浄・防錆・保管方法が詳しく解説されています。

測定工具は洗浄して防錆処理すれば錆びない【汗を除去】- 機械組立の部屋

ストレートエッジ工具の「意外な落とし穴」：やってはいけない3つのNG行動

ストレートエッジに慣れてくると、ついやってしまいがちなNG行動があります。知らないと工具の精度を急速に劣化させてしまうため、ここで整理しておきます。

❌ NG①：プライバーや万力代わりに使う

ストレートエッジは精密な直線基準器であり、こじる・叩く・万力で挟むといった使い方は厳禁です。表面に微細な変形や傷がつくと精度面が損なわれ、使い続けた場合に測定値が0.1mm以上ズレるケースも生じます。工具としての外見が頑丈そうでも、精度部品として扱うことが原則です。

❌ NG②：使用前の防錆油を拭き取らない

保管時に塗布した防錆油をそのままにして測定に使うと、油膜の厚みがすき間の評価を狂わせます。油の膜厚は数µmあり、A級ストレートエッジの精度（4µm前後）と同じオーダーです。つまり油が条件です。測定前には必ずウエスで防錆油を拭き取ってください。

❌ NG③：温度変化の大きい環境にそのまま放置する

JIS Z 8703では測定の標準状態を温度20℃・相対湿度50〜65%と規定しています。温度が上がるとストレートエッジの金属部分が熱膨張し、測定値に誤差が生じます。特に鋼製の工具は温度1℃の変化で10µm以上変形するケースがあるため、冬場に外気に触れた工具を持ち込んですぐに測定を始めるのは避けるべきです。室内に30分ほど置いて温度を安定させてから使うのが理想です。

これら3点をまとめると、「衝撃を与えない・油を拭いてから使う・温度を安定させてから使う」に集約されます。基本的なことに見えますが、いずれも精度誤差として数値に直接影響するため、工具収納・管理の習慣として定着させておくことが大切です。
