トランクルーム （格安） 低価格な貸倉庫やレンタルコンテナ
ヤニ入りはんだとフラックスの基本から応用まで
ホームセンターで売っているヤニ入りはんだを何年も使い続けると、はんだ付けした基板が2年以内に腐食してショートすることがあります。
収納情報

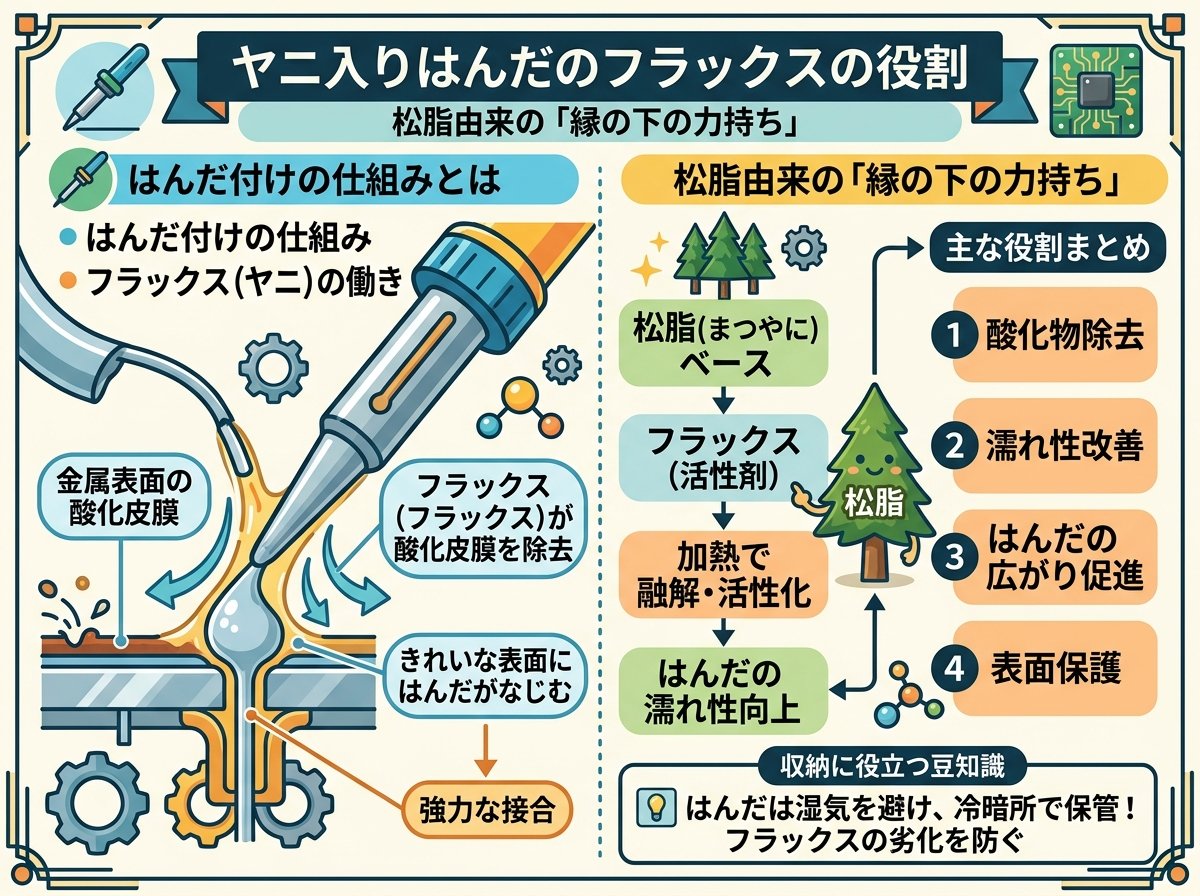

ヤニ入りはんだのフラックスとは何か：松脂から生まれた縁の下の力持ち
ヤニ入りはんだを触ったことがある方なら、あの金属糸を溶かしたときに白い煙がふわっと出るのを見たことがあるはずです。あの煙の正体こそが「フラックス（ヤニ）」が気化したものです。
「ヤニ」の語源は松脂（まつやに）にあります。松の木を傷つけると染み出てくる、あのねばねばした樹液がルーツです。そこから抽出した「ロジン」という成分が、ヤニ入りはんだの主要フラックス成分として使われています。
糸はんだの断面をよく見ると、金属の中心部に1〜3本の細いフラックスチューブが通っています。ちょうどシャープペンシルの芯の中に別の素材が封入されているようなイメージです。このフラックスが、はんだ付けのあらゆる工程を陰で支えています。
フラックスの主な働きは3つあります。①金属表面の酸化膜や汚れを化学的に除去する「表面洗浄作用」、②はんだの粘度を下げて濡れ（flow）を良くする「表面張力の緩和」、③コテを当てている間に金属表面を覆い、再酸化を防ぐ「酸化防止作用」、です。
つまりフラックスが原則です。これがないと、はんだはコロコロと丸まってしまい、部品に定着しません。
フラックスは約90℃で先に溶け出し、はんだが融点（共晶はんだなら約183℃、鉛フリーははんだなら約220℃以上）に達する前に金属表面の準備を整えます。この「先行して働く時間」がほんの数秒しかないため、コテをあてるタイミングと手順がはんだ付けの仕上がりを大きく左右するわけです。
よくある初心者の失敗として「コテ先に直接はんだを触れさせてから溶かす」という手順があります。これが問題です。フラックスが一気に高温になって蒸発してしまうので、残ったはんだがすぐに酸化してコテコテのツノになったり、表面がザラザラになったりします。正しくは「コテを部品とランドに同時に当て、その接合点にはんだを送り込む」順序です。
ゴッドハンダ「フラックスの働きと活性化時間」：手はんだにおけるフラックスの3つの役割と、正しいコテ操作の関係を詳しく解説
ヤニ入りはんだのフラックスのJISグレード：AA・A・Bの違いを知らないと基板が腐食する
ホームセンターで売られているヤニ入りはんだは、どれも見た目がほぼ同じです。これは見た目で選んでいい、ということではありません。
実はJIS規格（JISZ3283）によって、ヤニ入りはんだのフラックスは「AA級」「A級」「B級」の3段階にグレード分けされています。外見からはまったく区別できませんが、性能と信頼性は大きく異なります。
| グレード | 活性度 | 腐食リスク | 無洗浄の可否 |
|---------|--------|------------|------------|
| AA級 | マイルド | 低い | ✅ 可能 |
| A級 | 中程度 | 中程度 | ⚠️ 要確認 |
| B級 | 強い | 高い | ❌ 不可 |
B級フラックスははんだ付けがしやすいよう活性剤を多く含んでいます。一見便利ですが、その分「腐食しやすい」という大きなデメリットがあります。B級はんだで接合した部品は周囲の電極を腐食させ、せっかく正しくはんだ付けしても長持ちしないリスクがあります。
腐食リスクはお金の問題に直結します。修理代、基板交換代、最悪は機器の廃棄コストになりかねません。
無洗浄ではんだ付けをした後そのまま使える（フラックス残渣を拭き取らなくていい）のは、JIS AA級だけです。これが原則です。アメリカのMIL規格で「RMA」と呼ばれる無洗浄規格も同等の概念ですが、現在も「RMA」という表記で販売しているはんだはAA級相当と考えてよいでしょう。
ただしAA級は活性度がマイルドなため、特に鉛フリーはんだとの組み合わせではんだ付けがやや難しくなる場合もあります。鉛フリーははんだの融点（SAC305合金では約217〜220℃）は共晶はんだより高く、コテの温度設定を360℃前後に上げる必要があるため、フラックスの活性時間がさらに短くなります。
趣味のDIYや電子工作に使うなら、信頼性を重視してAA級・RMA表記の製品を選ぶのがおすすめです。千住金属工業のエコソルダーシリーズや、ゴッドはんだ推奨の製品などは品質が明記されています。
ゴッドハンダ「04 糸はんだ」：フラックスのJISグレード（AA・A・B）の違いと、グレードが製品の長期信頼性に与える影響を解説
ヤニ入りはんだの使用期限と収納保管の正しいやり方
ヤニ入りはんだには使用期限があります。意外に知られていない話ですね。
はんだメーカーの千住金属工業によると、ヤニ入りはんだの保証期限は「製造後2年」です。ホーザン株式会社も「ご購入より1年を目処にご使用願います」と明記しています。
期限を過ぎると何が起きるのか。フラックスが酸化・吸湿して劣化するため、「はんだ・フラックスの飛散が増える」「はんだ付け性が悪くなる」などの不具合が生じます。金属部分のはんだ自体が劣化するというよりは、フラックスの化学的な変質が主な原因です。これが問題です。
電子工作を趣味にしている方は、買い置きしたはんだリールをストックしているケースが多いです。使いかけのまま何年も棚の奥に放置していませんか？
正しい保管方法は以下の通りです。
- 🌡️ 温度：直射日光を避け、涼しく乾燥した場所（15〜30℃程度が目安）
- 💧 湿度：湿気を避ける。ジップロックなど密封できる袋に入れて保管するのが理想的
- 📦 収納：もとのパッケージや透明ケースに入れて立てて保管。巻きぐせがつきにくくなる
- 📅 期限管理：購入日をマジックでパッケージに記入しておくと管理がラク
ティンアロイ社は「2年以内の使用をお勧めします」としており、薬品ほど厳密な管理は不要としながらも、長期保存は避けるよう推奨しています。
「安くなるからと大量購入する」のは要注意です。一度にあまり多量に購入しないほうが良いとされる理由はまさに使用期限にあります。ちょうどいい量を、ちょうどいいタイミングで購入するのが基本です。
クリームはんだ（ソルダーペースト）になると保管条件はさらに厳しく、冷蔵保管（0〜10℃）が必要で、期限も3〜12ヶ月程度とさらに短くなります。DIYで使うヤニ入り糸はんだと混同しないよう注意が必要です。
ティンアロイ「錫やハンダの取り扱いについて」：糸はんだの推奨使用期限・保管温度・保管場所の注意点をまとめた公式案内
ヤニ入りはんだのフラックス煙の健康リスクと換気対策
はんだ付け中に出る白い煙。あの煙を「ただの水蒸気みたいなもの」と思って顔を近づけていると、実は健康リスクがあります。
フラックスの主成分であるロジン（松脂）が加熱されると、ピネン、ホルムアルデヒド、フェノール、塩化水素、一酸化炭素などの有害物質を含む煙が発生します。これらは目・喉・上気道への刺激物質です。
HOZANの製品安全データシート（SDS）には「ロジン系のはんだフラックス煙を吸入すると、職業性喘息を引き起こしたり、既存の喘息状態を悪化させたりする可能性がある」と明記されています。繰り返し吸い込むと喘息の発症リスクが高まります。これは痛いですね。
鉛入りはんだ（スズ60%/鉛40%など）を使っている場合はさらに注意が必要です。加熱によって鉛がごく微量ながら蒸発し、長期にわたって吸入し続けると血中鉛濃度が上昇します。ゴッドはんだの事例では、長年はんだ付け作業を続けた作業者の血中鉛濃度が年々増加し、はんだ付け業務から外れてもらったケースが実際にあったと報告されています。
煙の粒径が0.5〜5μmの範囲にある粒子は肺の奥まで届きやすく、蓄積されやすいとされています。ミクロン単位の話なので目に見えませんが、長期の健康に関わる問題です。
対策は明快です。
- 🌬️ 換気：必ず窓を開けるか換気扇を回した状態ではんだ付けを行う
- 🖥️ 吸煙器：卓上の吸煙器（はんだヒューム吸引ファン）を使うと、発生した煙を直接吸い込まずに済む。白光（HAKKO）やgootなど各社から3,000〜5,000円台で販売されている
- 😷 マスク：長時間作業する場合は防毒マスクや微粒子対応マスクを着用する
- 🏠 作業場所：密閉空間での作業は避ける
鉛フリーはんだへの切り替えも有効な選択肢です。健康面・環境面ともにメリットがあります。
ゴッドハンダ「煙（ヒューム）について」：フラックス煙に含まれる有害成分の一覧と、鉛中毒予防規則に基づく法的管理義務の解説
ヤニ入りはんだとフラックスを別途追加する使い分け：小型部品・修正作業での応用
「ヤニ入りはんだを使えばフラックスは不要」と考えている方は多いですが、それは必ずしも正しくありません。
糸はんだの直径が細くなるほど、内蔵されているフラックスの絶対量が減ります。たとえばΦ0.3〜0.5mmの極細糸はんだでは、内蔵フラックスはごく微量です。表面実装（SMT）の細かいチップ部品やQFP（クワッドフラットパッケージ）のICなどをはんだ付けする際には、内蔵フラックスだけでは量が足りなくなることがあります。
また、芋はんだ（はんだが丸く盛り上がって付いた不良）を修正したいときにも、別途フラックスを追加することで修正が格段にやりやすくなります。これは使えそうです。
フラックスを別途使う場面をまとめると、以下のようになります。
- 📦 小型チップ部品（0402・0603サイズ等）のはんだ付け
- 🔧 芋はんだ・ブリッジの修正作業
- ♻️ 古くなった基板の再はんだ付け（酸化が進んでいる場合）
- 🔗 デバイスのリード線取り外し（デソルダリング）時の補助
このような場面では、フラックスを単品で別途塗布する方法が有効です。白光（HAKKO）の「FS-200」はフタに刷毛が付いた20mlの小瓶で、容量は小さいですが趣味での使用なら5年以上持つとも言われています。価格は税込み1,000円前後で入手できます。
ただしフラックスの使い過ぎには注意が必要です。フラックスには「母材金属を腐食させる可能性がある」「時間経過で水分を吸って絶縁抵抗が劣化する」「有毒ガス・悪臭を出すものがある」という3つのリスクがあります。使用量は「必要最小限」が原則です。
特に活性化していない生フラックス（熱を加えていない状態）が基板に残留している場合は、IPAやフラックス洗浄剤で必ず除去するようにしましょう。JIS AA級のロジン系フラックスが固化したものは高い絶縁性を持つため、透明の樹脂状に固まった状態なら洗浄しなくても問題ない場合がほとんどです。
安曇川電子工業「フラックスとヤニの違い？はんだ槽の工程を踏まえつつ解説！」：フラックスと固体ヤニの違い、使用場面の使い分けをフロー実装から手はんだまで体系的に解説
