トランクルーム （格安） 低価格な貸倉庫やレンタルコンテナ
スパッタ防止スプレーの使い方・塗布から除去まで完全解説
軟鋼用スプレーをステンレスに使うと、黒く焼きついて除去できなくなります。
収納情報

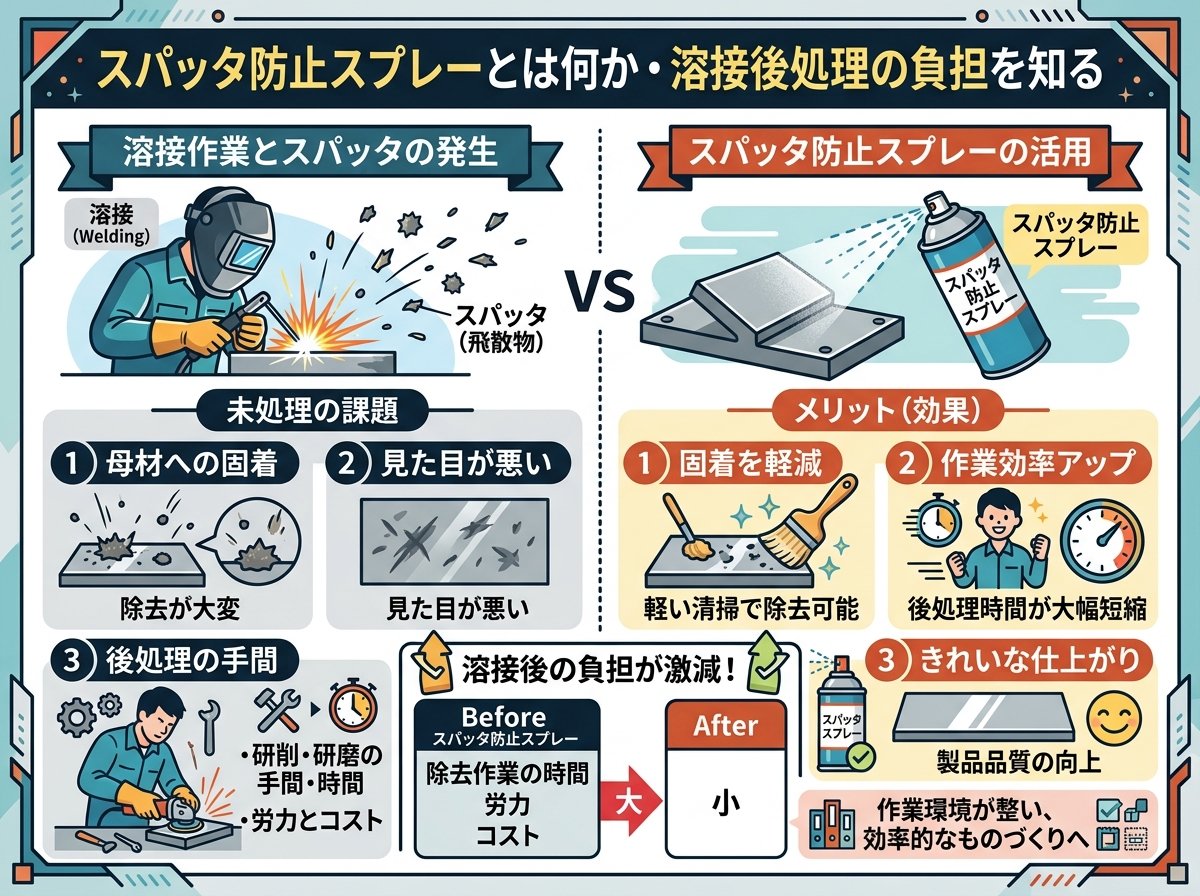

スパッタ防止スプレーとは何か・溶接後処理の負担を知る
溶接作業をしたことがある方なら、仕上げ後の母材表面に無数のツブツブが付着しているのを見た経験があるはずです。これがスパッタです。JIS規格（JIS Z 3001-1）では「アーク溶接やガス溶接において溶接中に飛散するスラグおよび金属粒」と定義されており、溶けた金属が冷えて固まったものです。大きさはまちまちですが、目視でわかるものから1mm以下の微粒子まで広範囲にわたります。
スパッタが厄介な理由は、単なる汚れではなく母材に「溶着」している点にあります。防止剤なしで溶接した場合、スパッタは鋼材表面に融着し、研磨しなければ除去できません。タガネで叩いたり、ワイヤーブラシで擦ったり、グラインダーで削ったりといった後処理に、慣れた作業者でも1箇所あたり数分〜十数分かかることがあります。作業時間のロスは確実です。
スパッタ防止スプレーはこの問題を解決するために開発されたケミカル剤です。溶接前に母材や溶接トーチのノズルに塗布することで、スパッタと母材の間に薄い皮膜を作り、スパッタが直接金属面に融着するのを防ぎます。つまり、スパッタ自体をゼロにするわけではありませんが、付着したスパッタを指やブラシで簡単に弾けるような状態にできるのです。
後処理の時間が大幅に減るのが最大のメリットです。感覚的には「素手でポロポロとれる」状態になるケースも多く、グラインダー不要で作業が終わることもあります。溶接量が多い現場ほど、導入効果が出やすいアイテムといえます。
参考：スパッタ付着防止スプレーの特長と種類について詳しく解説されています。
スパッタ防止スプレーの種類と素材別の選び方
スパッタ防止スプレーには、大きく分けて「母材用」と「トーチノズル用」の2カテゴリがあり、さらに素材によって製品を使い分ける必要があります。これを間違えると、防止効果が得られないだけでなく、素材を傷めてしまうことがあります。これは必須の知識です。
🔶 素材別・製品の使い分け一覧
| 種類 | 対象素材 | 主な特長 |
|------|---------|---------|
| 軟鋼・高張力鋼用 | 鉄・高張力鋼など | 耐熱性の高い特殊樹脂配合。後工程の塗装（油性系・フタル酸樹脂系など）に対応可能。ただしステンレスへの使用は厳禁 |
| ステンレス・メッキ用 | ステンレス・アルミ・メッキ鋼材 | 無機微粉末体を配合した水溶液タイプ。水洗いで除去できる。鉄系にも使用可だが、水性のためサビに注意が必要 |
| トーチノズル用 | 溶接トーチのノズル・チップ | 耐熱性の高い顔料配合。ノズルへのスパッタ固着を防ぎ、溶接性能（ガスの出口）の低下を防ぐ |
ここで特に注意しなければならないのが、「軟鋼用をステンレスに使ってはいけない」という点です。タセト社（スパッタ防止剤の老舗メーカー）の公式Q&Aによると、「軟鋼・高張力鋼用直接塗装可能タイプは表面に樹脂皮膜を形成するため、ステンレスに使用すると黒く焼きついて除去できなくなる」と明記されています。この失敗は現場でも実際に起きており、除去に要するコストが数千円分の工数になることも珍しくありません。
軟鋼用とステンレス用を兼用したい場合は、ステンレス・メッキ用タイプ（例：タセト スパノンK-200）を選ぶと、ほとんどの鉄系材料にも対応できます。ただし、水性タイプのため鉄系に使った場合はサビの発生リスクがあるので、溶接後できるだけ早く除去か塗装することが大切です。
トーチノズルへの塗布も忘れがちなポイントです。ノズルにスパッタが固着すると、ガスの噴出口が塞がれてシールドガスの流れが乱れ、溶接品質に直結します。専用のノズル用スプレーを使うか、母材用とは別に管理することを推奨します。
参考：素材別の選び方と使い分けが製品情報として掲載されています。
スパッタ防止スプレーの正しい使い方・塗布手順ステップ
正しい塗布手順を守ることで、防止効果を最大限に引き出せます。手順は難しくありませんが、見落としやすいポイントがいくつかあります。一読して確認しておきましょう。
✅ 塗布前の準備
まず母材の表面状態を確認します。油脂・水分・著しいサビがある場合は、あらかじめ除去してから塗布してください。汚れがある状態でスプレーすると、皮膜が均一に形成されず効果が低下します。これが基本です。
✅ スプレーの振り方と塗布距離
缶を使用前によく振ります（振る前に中の玉が転がる音がするまで）。次に、一度空吹きして噴霧状態を確認してから本塗布に移ります。缶の噴射口を母材に向け、5〜10cm程度離した距離から1〜2秒ほどスプレーしてください。近すぎるとムラになりやすく、遠すぎると皮膜が薄くなります。はがきの横幅くらい（約10cm）の距離感が目安です。
✅ 塗布後は必ず乾燥させてから溶接する
これが最も重要なポイントです。塗膜が乾燥していない状態で溶接すると、スプレー成分の揮発ガスに引火して発火・爆発の危険があります。日本建築学会の鉄骨工事Q&A資料にも「スパッタ防止剤で濡れたままの状態で溶接されて爆発するケースがある」と明記されています。エアゾールタイプは速乾性のものが多いですが、必ず塗膜が乾いていることを指触確認してから作業に入ってください。
✅ 溶接線（ビード予定箇所）には塗布しない
スパッタ防止スプレーは、溶接ビードが走る予定の箇所には塗布しません。溶接線に防止剤が乗っていると、溶接欠陥（ブローホールなど）の原因になる可能性があります。あくまで溶接ビード周辺の母材部分だけに塗布するのが正しい使い方です。
✅ 使用後の缶の管理
スプレー缶を使い終わったあとは、ノズル詰まりを防ぐために缶を逆さにして空吹きします。これをしないとノズル内で残留剤が固化してしまい、次回使用時に詰まりが発生します。TikTokの溶接職人コミュニティでも「スプレーの口が固まって吹けなくなる」という声が多く上がっており、最後の逆さ空吹きは必ず習慣にしてください。
参考：αスパッタクリンの公式使用方法（塗布距離・乾燥確認等の標準手順が記載）
αスパッタクリン 使用方法（TRUSCO）
スパッタ防止スプレー使用後の除去方法と後処理の注意点
溶接が完了したあとの処理にも気を配る必要があります。防止剤の種類によって、除去が必要なものと不要なものがあり、後工程（塗装・メッキ）の計画に合わせて選ぶことが重要です。
🟦 水洗いで除去できるタイプ（ステンレス・メッキ用）
水溶性ベースのタイプは、溶接後に水洗いするだけで皮膜を除去できます。手間が少なく、後工程への影響も最小限に抑えられるのがメリットです。後にメッキ処理を行う製品や、精密な塗装仕上げが必要な場合にはこのタイプが適しています。水洗い後は水分を残さないよう乾燥させ、サビ発生を防いでください。
🟧 直接塗装可能タイプ（軟鋼・高張力鋼用）
皮膜をそのまま残して上から塗装できるタイプもあります。防錆効果を兼ねた製品も多く、溶接後すぐに錆止め塗料を塗るような工程と相性が抜群です。ただし、適合する塗料の種類が限られており、油性系・フタル酸樹脂系・フェノール樹脂系などが主な対応塗料です。ウレタン系や水性塗料など他の塗料を使う場合は、必ず事前に小片でテストを行ってから本番に臨んでください。塗料の密着不良が起きると、数万円分の仕上げが台なしになることもあります。意外ですね。
🟥 スパッタの手動除去が残る場合
どれだけ防止剤を使っても、溶接条件が荒い場合や大量の電流を使う厚板溶接では、防止剤の効果だけでは残存スパッタをゼロにできないことがあります。そのような場面では、残ったスパッタをワイヤーブラシやスクレーパーで除去します。防止剤ありの状態では、これらの工具で軽く撫でるだけでポロポロ落ちることが多く、防止剤なしに比べて作業時間が数分の1以下に短縮できるケースが現場では報告されています。
タセト社のQ&Aによれば、軟鋼用の直接塗装タイプは「鋼材への密着性が極めて高く、塗膜を除去することが困難な場合がある」とも書かれています。除去が必要なシーンには向かないため、後工程の見通しを立ててから製品を選ぶことが肝心です。
参考：タセト スパノン製品のQ&Aページ（種類別の注意点・失敗事例が詳しく解説されています）
スパッタ付着防止剤 Q&A｜タセト株式会社
スパッタ防止スプレーを収納・保管するときのDIY活用術
スパッタ防止スプレーはDIY溶接をする方にとっても、ぜひ手元に置いておきたいアイテムです。プロの現場だけでなく、ホームセンターやネット通販（モノタロウなど）でも購入でき、1本あたり1,000〜2,000円程度で入手できます。
収納・保管についてはいくつかのポイントがあります。エアゾールスプレー缶は高温環境に弱いため、直射日光が当たる場所や40℃を超える可能性がある環境（夏場の車内など）への保管は厳禁です。スプレー缶が破裂する危険があります。工具箱やDIY棚に収納する場合は、暗くて涼しい場所に立てて保管するのが基本です。
また、スプレー缶のノズルが詰まりやすいという現場の声があります（前述の逆さ空吹きが有効）。長期保管する場合は、使用のたびに逆さ空吹きを徹底し、ノズルをきれいにしてから棚に戻す習慣をつけると長持ちします。収納場所の棚に「逆さにして保管する」というメモを貼っておくだけで、次の作業時に詰まりで困るトラブルをゼロにできます。これは使えそうです。
DIYでの使い方では、小物の溶接〜フェンスの補修〜棚受けの自作といった場面で威力を発揮します。スパッタの後処理がなければ仕上げのサンダーがけも最小限で済み、作業が格段にスムーズになります。
💡 DIY向けおすすめ製品の目安
- SUZUKID スパブロック（エアゾールタイプ）：軟鋼・ステンレス・高張力鋼用に対応し、DIY入門者が扱いやすいオールラウンド製品
- タセト スパノン K-200：ステンレス・メッキ用で水洗い除去可能。後処理が簡単で、仕上がりを重視する方に最適
- αスパッタクリン（TRUSCO）：エアゾールタイプでホームセンターでも入手しやすく、速乾性に優れる
購入の際は、使う素材が軟鋼なのかステンレスなのかを必ず確認し、ラベルの対応素材を見てから選ぶのが最大のコツです。
参考：実際の溶接比較テスト（防止剤あり・なしの付着違いが写真付きで確認できます）
