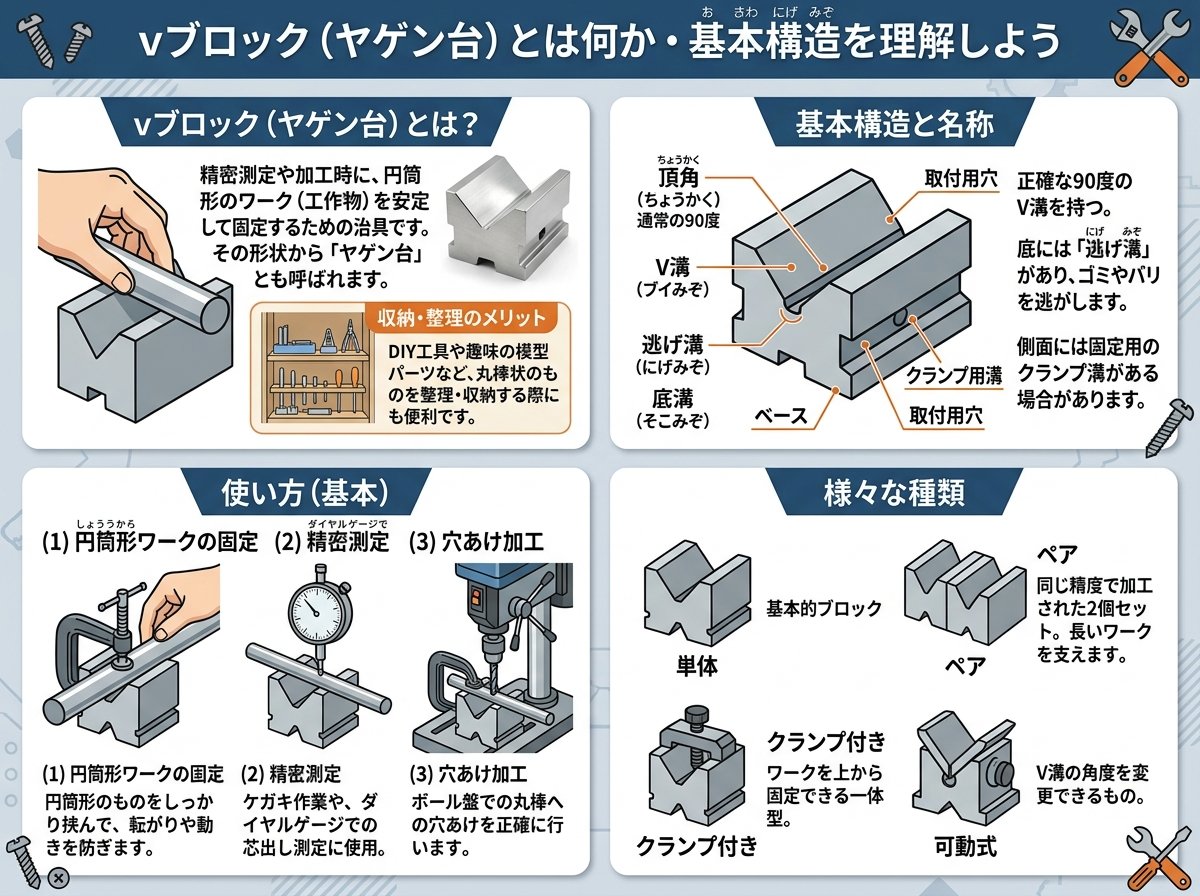

vブロック（ヤゲン台）とは何か・基本構造を理解しよう

Vブロックとは、上面に直角90°のV字形の溝（V溝）を持つ金属製のブロックで、丸棒やシャフトなど円形断面の部品を安定して保持するための精密治具です。「ヤゲン台」や「薬研台（やげんだい）」とも呼ばれ、機械加工・測定・検査の現場で広く使われています。

V溝の形状は、円筒形の部品が転がらず、かつ左右均等に支えられる点が最大の特長です。たとえば、直径30mmの真鍮丸棒を何もない平台に置いたら転がってしまいますが、Vブロックに載せれば中心軸が安定し、そこへハイトゲージやダイヤルゲージを当てることで正確な計測ができます。これが基本です。

本体の形状は四角柱で、鋳鉄製（FC250）または鋼製（SK3）の2種類が主流です。鋳鉄製は価格が抑えられる一方、鋼製は硬度HRC58以上の焼入れ処理が施されており、耐摩耗性に優れています。精密測定を重視するならば、鋼製または焼入れ仕上げのモデルを検討するとよいでしょう。

Vブロックの主な用途は以下の3つに整理できます。

• 🔩 ケガキ作業：丸棒の中心に罫書き線を引く。ハイトゲージやトースカンと組み合わせて使用。
• 📏 振れ（曲がり）測定：シャフトをVブロックに載せて回転させ、ダイヤルゲージで振れ量を読み取る。
• 🔍 精密検査・保持台：円筒型部品の精度検査や、加工補助の保持台として使用。

V溝の角度は標準的に90°で、これは計算上もっとも安定した保持が得られる角度として定められています。使用するワーク（加工物）の直径に合わせてVブロックのサイズを選ぶ点が重要で、V溝の幅が小さすぎると部品が深く沈みすぎ、大きすぎると安定性が損なわれます。対象物の径＋10〜20mm程度の幅を持つVブロックが目安です。

Vブロックは必ず2個1組で販売されており、同じメーカー・同じ型番でも個体差があるため、購入時に「一体加工（ペア加工）品」かどうかを確認することが大切です。2個が同一精度でないと、測定値に誤差が生じてしまいます。これが原則です。

Vブロック（ヤゲン台）の種類と特長 - モノタロウ：A型・B型の違いや選び方について図解付きで解説されています。

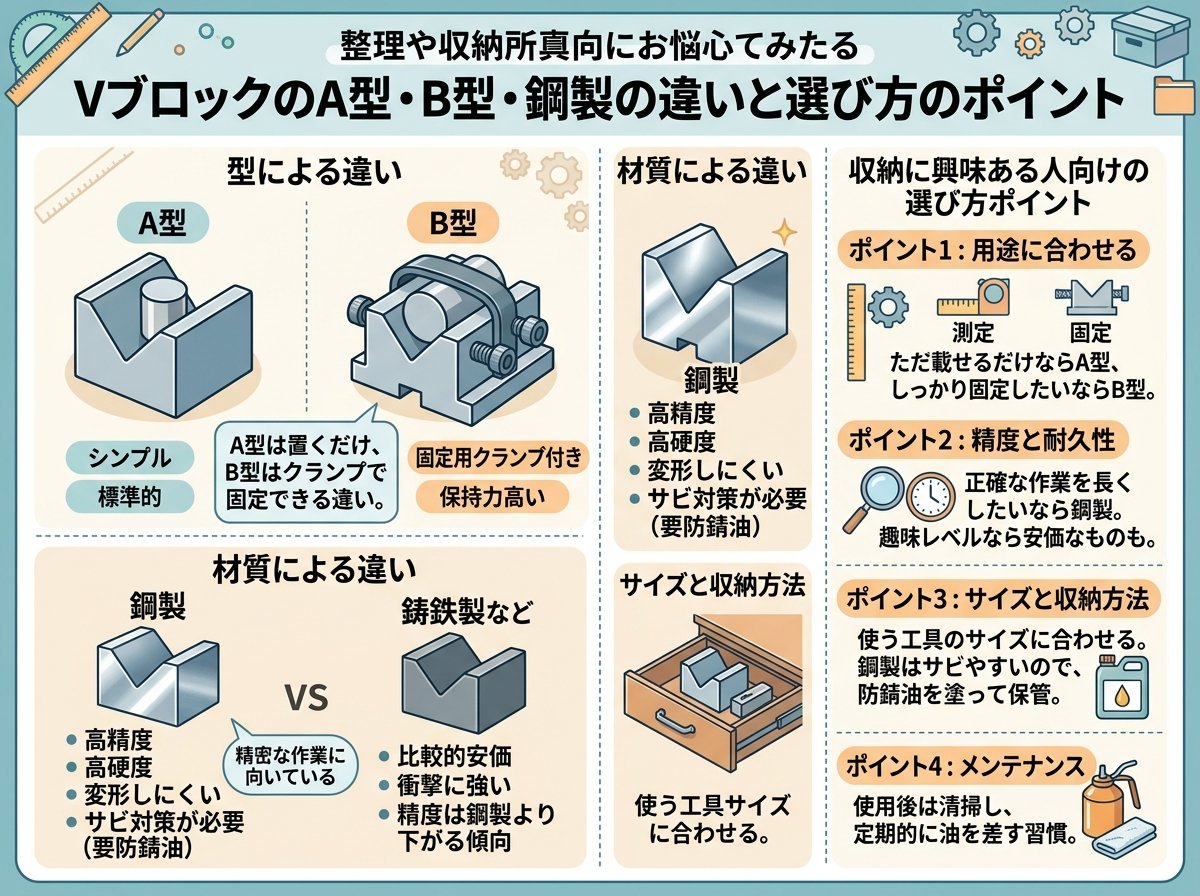

vブロックのA型・B型・鋼製の違いと選び方のポイント

Vブロックには大きく「A型」「B型」「鋼製（焼入れ）タイプ」の3種類があります。これらを正しく使い分けることで、作業精度と作業効率を同時に高めることができます。

A型Vブロック（A型ヤゲン台）は、底面・V溝面・両側面のすべてが精密研磨仕上げされている点が特長です。さらにA型の底面には大・中・小と3サイズのV溝が設けられており、ひっくり返して使うことで1台で複数径の丸棒に対応できます。たとえばφ12mmの細い棒からφ60mm程度の太い棒まで、サイズを変えずに保持できるのはA型ならではの強みです。これは使えそうです。

B型Vブロックは、A型よりも高さと奥行きが大きく、V溝が1つで深めに設計されています。より太い丸棒を安定して載せられる反面、底面・側面の加工精度はA型より劣る場合があり、精密測定よりも加工補助や保持台としての使い方に向いています。価格もA型より抑えられることが多く、日常使いのサブ工具として棚に1セット置いておくのも手です。

鋼製Vブロックは、硬度HRC58以上の焼入れ処理が施されており、摩耗に対して非常に強いのが特長です。鋳鉄製に比べると価格は2〜3倍以上になる製品もありますが、精密度を長期にわたって維持したい現場では導入コストに見合う価値があります。使用頻度が高い量産検査ラインや、表面粗さの影響を受けやすい精密部品の測定には鋼製が推奨されます。

種類	V溝の数	精度	主な用途	価格帯
A型（鋳鉄）	3（大中小）	高（0.005mm以下）	精密測定・ケガキ	中〜高
B型（鋳鉄）	1（深溝）	中	保持台・加工補助	低〜中
鋼製（焼入れ）	1〜2	最高	精密検査・量産ライン	高

選び方のポイントは「何のためにVブロックを使うか」に尽きます。μm単位の精度が必要な検査・測定ならA型か鋼製、切削補助や部品の一時保持ならB型が合理的な選択です。また、A型は全面が研削されているため洗浄がしやすく、切削油やゴミが付着した際の管理も楽です。つまり、汎用性ならA型が基本です。

大西測定株式会社（OSS）のA型ヤゲン台「OS-126シリーズ」は、幅100mm×奥行35mm×高さ58mmのサイズで平行度0.005mm以内を保証しており、学校の技能実習から製造現場の精密検査まで幅広く使われているモデルです。価格は1組（2個）で5,000円〜10,000円台が相場で、手に持つとずっしりとした重さ（約2〜2.5kg）があります。

VブロックのA型・B型どちらを選ぶ？ - rarak.jp：A型とB型の違いと実際の使用場面を写真付きで解説しています。

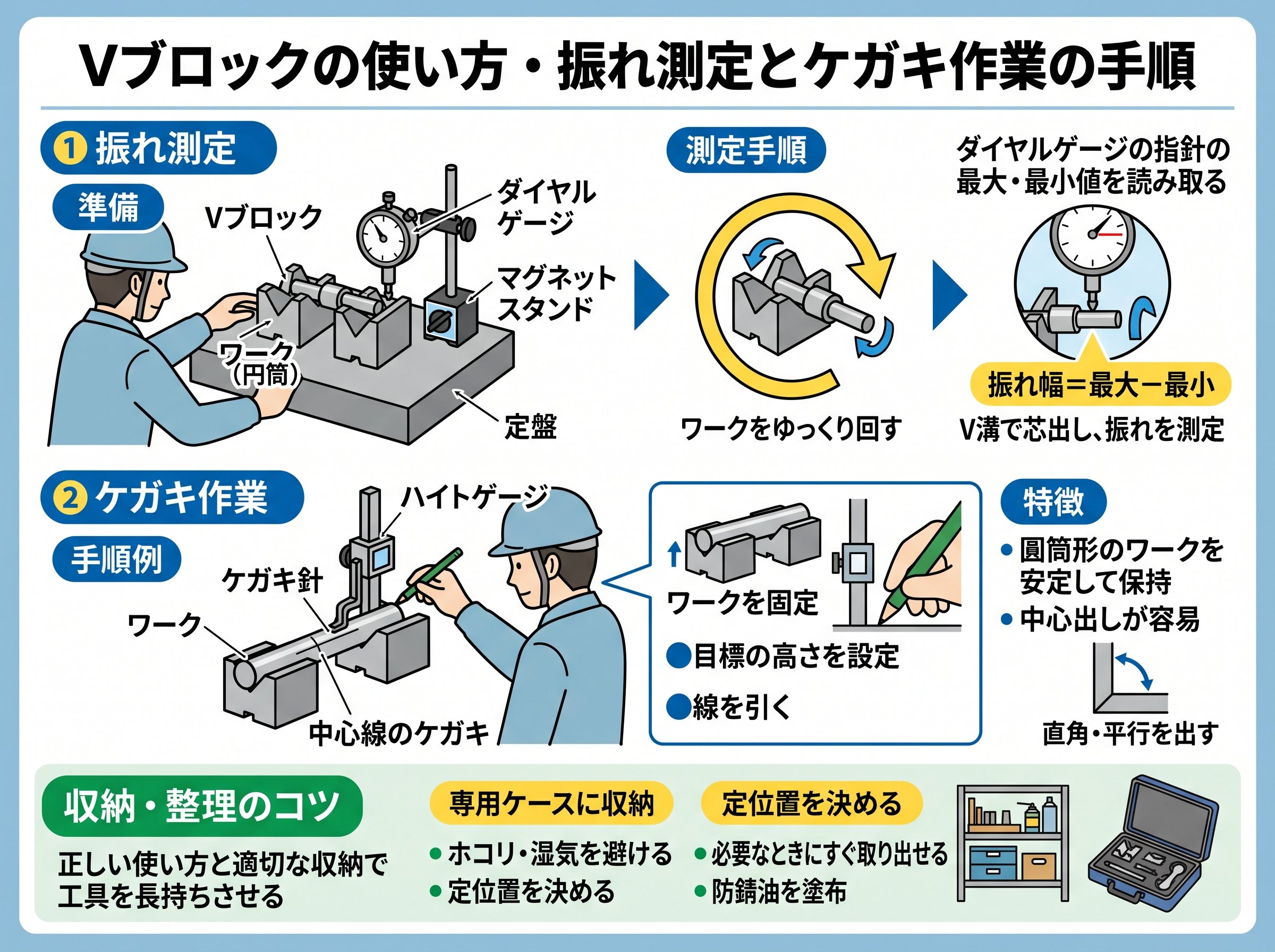

vブロックの使い方・振れ測定とケガキ作業の手順

Vブロックの使い方は「振れ測定」と「ケガキ作業」が代表的な2大用途です。どちらの作業においても、準備段階の丁寧な確認が最終的な精度を左右します。

【振れ測定の手順】

振れ測定は、シャフト（軸）に曲がりや偏芯がないかを確認する作業です。以下の手順で進めます。

まず定盤の上に2個のVブロックをペアで並べ、シャフトの両端付近にそれぞれを配置します。Vブロックの間隔は、シャフト全長の70〜80%程度が安定しやすい目安です。シャフトを静かにV溝へ載せ、左右均等に接触しているかを目視で確認します。

次にゼロ点の確認を行います。ダイヤルゲージを2個のVブロックの真上（支持点の真上）にそれぞれ当て、指針が同一の値を示すかを確認してください。もし値がズレている場合は、Vブロックのペア間違い・V溝へのゴミ噛み込み・V溝の摩耗などが原因として考えられます。ゼロ点のズレは0.01mm以下を目標とします。

ゼロ点が確認できたら、ダイヤルゲージをシャフト中央付近に当てて、シャフトをゆっくり手で1回転させながら指針の変位を読み取ります。この変位量がシャフトの「振れ量」です。一般的には0.05mm以下が合格の目安とされますが、用途や要求精度によって異なります。なお、小径シャフト（直径12mm以下程度）にはダイヤルゲージのスピンドル圧でシャフト自体がたわんでしまうため、てこ式ダイヤルゲージの使用が推奨されています。これが条件です。

【ケガキ作業の手順】

ケガキとは、丸棒などの部品に加工基準線を引く作業です。Vブロックを使うことで丸棒を安定させ、中心軸を正確に特定できます。

定盤の上にVブロックを2個並べ、丸棒を渡すように載せます。ハイトゲージを使って丸棒の上面の高さを測定し、次にVブロックから丸棒を外して底面の高さを測定します。この2つの値の平均値が中心高さです。この中心高さでハイトゲージをセットし、丸棒の側面をスクライバー（罫書き針）で引けば、中心軸上に正確なケガキ線が引けます。

また、Vブロックはイケール（直立台）の代用としても使えます。V溝ではなく側面の直角面を活用して角材を直立させ、端面への直角ケガキや穴あけ加工の角度基準にすることが可能です。意外な用途ですね。

シャフトや軸の振れ量の測定【曲がりの矯正方法】 - kikaikumitate.com：Vブロックを使った振れ測定の具体的な手順と注意点が詳しく解説されています。

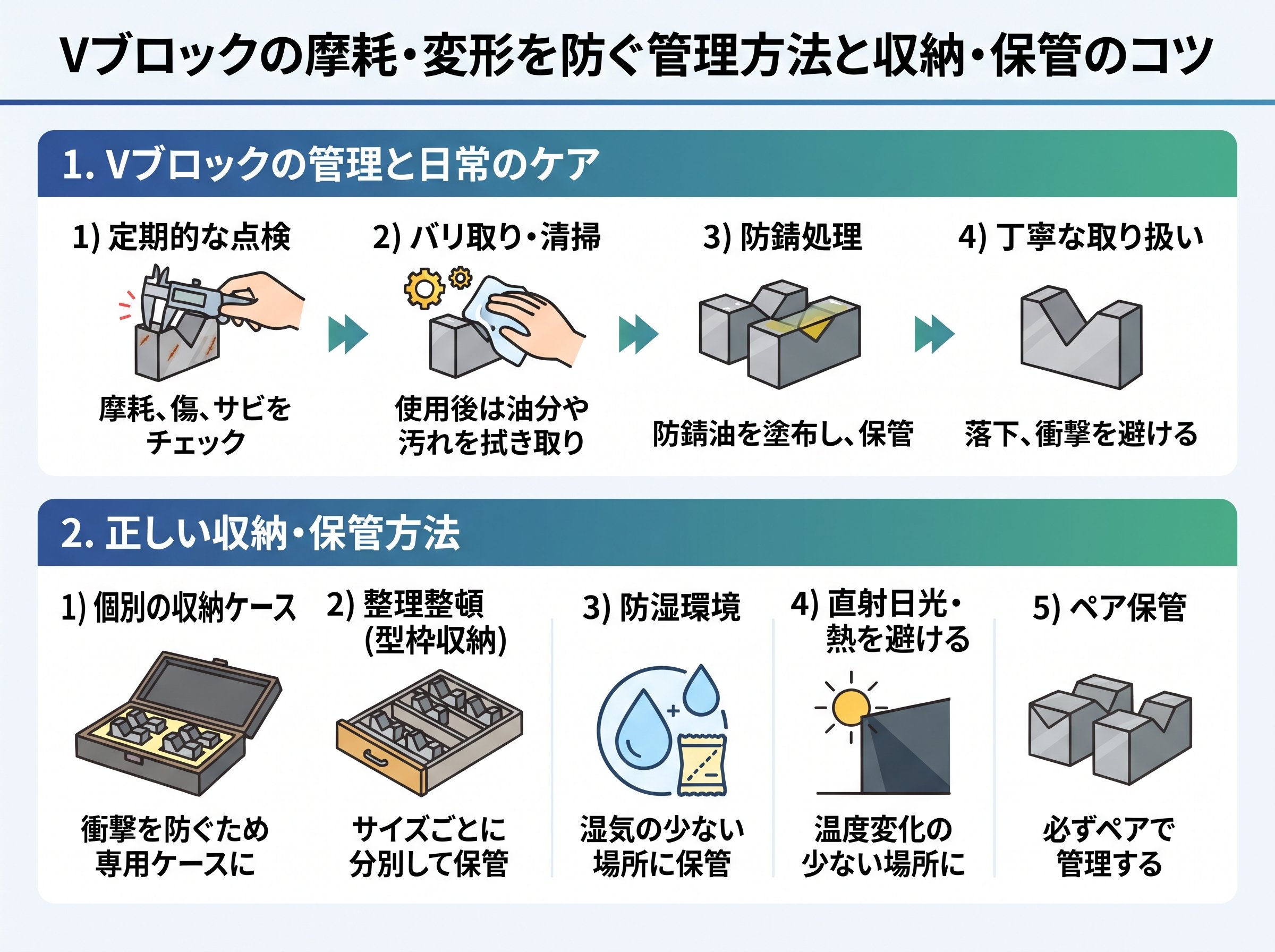

vブロックの摩耗・変形を防ぐ管理方法と収納・保管のコツ

Vブロックは精密に仕上げられた工具だからこそ、日常的な管理がその寿命と精度に直結します。購入時に数千円〜1万円以上を投じた工具も、管理を怠れば半年で測定精度が0.05mm以上ズレてしまうケースがあります。痛いですね。

摩耗・変形の主な原因と対策

V溝が摩耗する最も多い原因は、シャフトを直接V溝に置いた状態で回転させることです。φ20mmのシャフトを100回転させると、鋳鉄製V溝に微細な線傷が発生し始めるという報告もあります。この問題には以下の対策が有効です。

• 📋 用途別に使い分ける：精密測定専用のVブロックと、部品の仮置き・加工補助用のVブロックを別々に用意し、測定用は回転作業に使わない。
• 🧤 テフロンシートを挟む：V溝にテフロン（PTFE）シートを敷いて部品と直接接触させないことで、摩耗を大幅に抑制できます。
• ⚙️ ベアリングを挿入する：精度測定時にはベアリングをV溝に載せ、そのベアリング外輪でシャフトを受けることでV溝への直接負荷をゼロにできます。
• 🔒 焼入れ仕上げ品・超硬板貼りタイプを選ぶ：使用頻度が高い環境では、硬度の高い素材のVブロックを選ぶことで初期コストを抑えながら長寿命化できます。

ペア管理が崩れると測定値がズレる

Vブロックは必ず2個1ペアで使いますが、複数セットが現場にある場合は「ペアの混在」が起きやすいことに注意が必要です。異なるペアのVブロックを組み合わせると、2個の高さや溝の角度に微差が生じ、測定値に0.01〜0.05mm以上の誤差が発生します。

対策としては、各ペアにテプラや刻印で番号・記号を付けて管理する方法が実用的です。「No.1A・No.1B」「No.2A・No.2B」のように対で識別できれば、複数セットがあっても混在を防げます。ペア管理が原則です。

保管・収納の方法

使用後は必ず汚れをウエスで拭き取り、防錆油（機械油）を薄く塗布してから保管してください。防錆油を塗ったまま工具棚に立てかけると油が溝に溜まり、次回使用時に測定誤差の原因になります。したがって、使用前にも必ず防錆油を拭き取ることが重要です。

収納は、布製または発泡ウレタン製のインサートが入ったケースが理想的です。工具棚の引き出しに無造作に重ねて置くと、V溝や底面に打痕が入り、精度が損なわれます。手頃な対策として、ホームセンターで購入できる発泡スチロールシートをケースに敷いてVブロックの形にカットするだけでも効果があります。これは使えそうです。

Vブロックはペアで使用する【ヤゲン台の弱点と対策】 - kikaikumitate.com：Vブロックの摩耗・変形の原因と具体的な対策方法が実務の視点からまとめられています。

vブロックの意外な活用法・イケール代用や治具としての使い方

Vブロックは振れ測定やケガキ作業だけに使う工具だと思われがちですが、実は機械加工現場で多様な場面に活用できる汎用治具です。この視点を知っているかどうかで、作業の段取り時間が大きく変わります。

ボール盤での丸棒への軸方向穴あけ

丸棒に対して軸と同じ方向（端面側）に穴をあける場合、Vブロックをボール盤バイスの固定あご側に置いて活用できます。V溝に丸棒の先端を当てて垂直に立てることで、バイス単体では困難な丸棒の垂直保持が安定した状態で実現します。ただし、この方法はアルミや真鍮など比較的柔らかい材質の丸棒に限定した使い方が推奨されます。硬い鋼材では保持力が不足してワークが動く可能性があるため、クランプや追加固定が必要です。

イケール（直立台）の代用

Vブロックの側面は底面に対して精密に直角加工されています。この特性を利用して、角材や板材を垂直に立てる「イケール代用」として活用することができます。正式なイケールと比べると高さが低く使い勝手はやや劣るものの、急な作業や工具が手元にない場面での代用として十分に機能します。また、マグネット付きの曲尺をVブロック側面に取り付ければ、トースカンでの罫書き採寸にも対応できます。

端面の直角出しへの応用

2個のVブロックの間に角材や丸棒を挟んでフライス盤や平面研削盤にセットすると、長手端面の直角出しが精確かつ短時間で行えます。通常、このような端面直角出しには専用治具が必要ですが、Vブロックを2個使うことで治具の製作コストとセッティング時間を大幅に削減できます。こうした代用技術は、ベテランの加工者が実際に現場で用いている実用的な知恵です。

DIYや木工でのVブロック活用

金属加工用に製造されたVブロックですが、木工・DIY分野でも活用できます。丸のこ盤のスライドテーブルにVブロックをセットすれば、丸棒への溝加工やカット作業のガイドとして機能します。また、ホビー用途では電気配管パイプや丸棒の端面を整形する際の固定ガイドとしても使われています。1,000〜3,000円台で購入できるホビー用Vブロックも流通しており、DIY工具棚の一角に加える価値があります。

このように、Vブロックは「円形部品を置くだけの道具」ではありません。工具の引き出しに常備しておくことで、測定・ケガキ・加工補助・治具代用と、幅広い作業に対応できる万能ブロックとして活躍します。つまり1台で多役です。

Vブロックとは何か？ - ツールナビ：Vブロックの基本的な用途と、フライス盤・ボール盤での活用例が解説されています。
