シャックル規格JISの種類と正しい選び方・使い方完全ガイド

シャックルのJIS規格・種類と安全な選び方・使い方

JIS規格のシャックルを「サイズさえ合えばどれでも同じ」と思って使うと、使用荷重の5倍以下でも破断して吊り荷が落下する事故を招きます。

収納情報

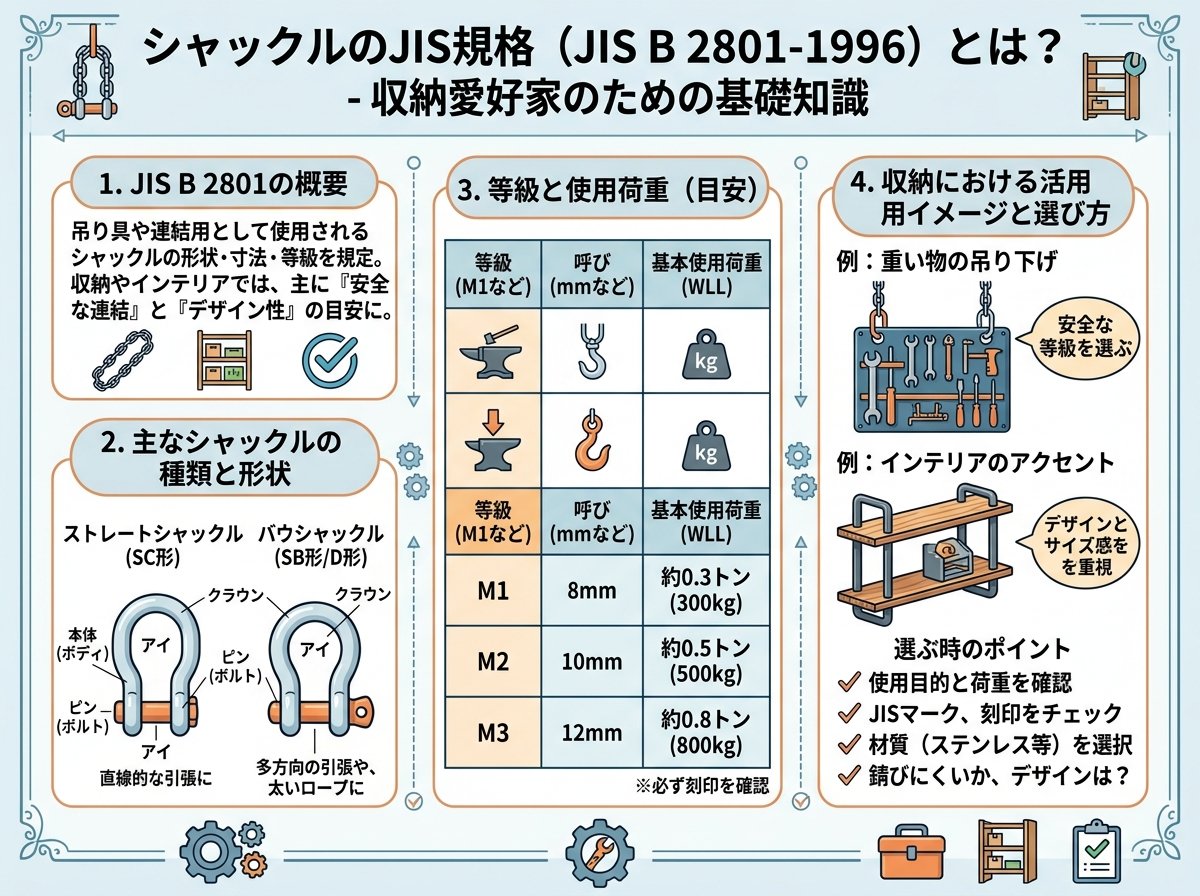

シャックルのJIS規格（JIS B 2801-1996）とは何か

シャックルとは、ワイヤロープやチェーンスリングと吊り荷をつなぐU字型の金属製結合金具です。クレーンを使った重量物の吊り上げ、荷物の固縛、ロープの連結など、幅広い場面で使われています。

この道具に国が定めた規格が「JIS B 2801-1996」です。現在流通している最新の規格はこの1996年版で、2019年7月の法改正後も「JIS B 2801-1996」の内容自体は引き続き有効です。名称のみ「日本工業規格」から「日本産業規格」に変わりました。

つまり最新規格です。

JIS規格では、シャックルについて以下の項目が厳密に定められています。

- 種類・形式：本体形状（ストレート型・バウ型）×ピンやボルトの組み合わせ計8種類
- 等級：M級・S級・T級・V級の4段階
- 使用荷重（WLL）：サイズと等級の組み合わせごとの許容荷重（単位：t）
- 寸法許容差：各部位の公差（例：呼び径16〜のL寸法は±4%）
- 静的強さ：使用荷重の5倍以上の引張荷重に耐えること
- プルーフロード：使用荷重の2倍の力をかけても異常が生じないこと
- 表示義務：WLL（使用荷重）・等級・製造業者・製造ロット番号の刻印

JIS規格に準拠したシャックルには必ずこれらの刻印が入っています。刻印のないシャックルはJIS規格品ではないと判断できます。これが原則です。

規格品を選ぶ最大のメリットは「メーカーが違っても同じ基準で使える」という互換性にあります。購入先や調達ルートが変わっても、同じ刻印のシャックルであれば同じ使用荷重・寸法で使用できるのです。

参考：JIS B 2801-1996の全文（日本産業規格の簡易閲覧）
https://kikakurui.com/b2/B2801-1996-01.html

シャックルのJIS規格 4つの等級（M・S・T・V）の違いと用途

JIS規格シャックルには4つの等級があります。形状や寸法は同じでも、使用する鋼材と熱処理が異なるため、等級によって使用荷重が大きく変わります。

| 等級 | 引張強さの目安 | 主な特徴 |
|------|----------------|----------|
| M級 | 約40 kgf/mm² | 一般用途向け。最も広く流通 |
| S級 | 約63 kgf/mm² | M級より強度が高い |
| T級 | 約80 kgf/mm² | 高強度合金鋼を使用 |
| V級 | 約100 kgf/mm² | 最高強度グレード |

M級からV級の順に使用荷重は大きくなります。例えば「呼び20mm」のバウシャックルで比較すると、M級のBCタイプは使用荷重2.5tですが、V級のBBタイプは6.3tと約2.5倍の差があります。

重要な点が一つあります。

等級によって「使用できる形式」が異なります。M級ではストレート型・バウ型ともに8種類すべての形式が規定されていますが、S級・T級・V級ではボルト・ナットタイプ（SBとBB）のみが規定されています。つまり、S級以上ではねじ込み式（SC・BC型）は規格対象外です。

この点を知らずに「V級ならより安全だから」とねじ込みタイプのV級を探しても、JIS規格上では存在しません。強度を高めたい場面でも、形式の選択には制約があることを理解しておく必要があります。

実際に現場で最も多く使われているのはM級です。一般的な玉掛け作業や収納・固縛用途では、M級で十分な使用荷重を確保できるケースがほとんどです。

参考：各等級の使用荷重一覧（JIS規格準拠）
https://www.kansai-shackle.co.jp/load-table/

シャックルのJIS規格 形状の種類と選び方（ストレート型・バウ型）

JIS規格シャックルの「種類」は本体の形状で2つに分けられています。ストレートシャックル（記号：S）とバウシャックル（記号：B）です。

ストレート型（Sシャックル）はクラウン部分が細く、コンパクトで軽量です。スリング1本で吊る「1本吊り」の用途に向いています。バウ型と比べて価格が安く、質量も軽いので、単純な連結作業や1本吊りの現場で多用されています。

バウ型（Bシャックル）はクラウン部分が大きく丸く膨らんでいます。ふところが広いため、2本以上のワイヤロープを掛けても重なりにくい構造です。この形状から「オタフク」とも呼ばれています。

ストレート型で2本吊りを行うのはNGです。

ワイヤロープが重なると摩擦でロープが損傷するリスクがあるためです。複数のスリングを使う場面では必ずバウ型を選んでください。これが原則です。

次にピン・ボルトのタイプ選びです。JIS規格では4種類のピン/ボルト形式が規定されています。

| 形式記号 | ピン/ボルトの種類 | 止め方 | 適した用途 |
|----------|------------------|--------|------------|
| A（BA/SA） | 平頭ピン | 丸せん＋割りピン | 固定的な連結 |
| B（BB/SB） | 六角ボルト | ナット＋割りピン | 振動のある用途 |
| C（BC/SC） | アイボルト | ねじ込み | 取り外し頻度が高い |
| D（BD/SD） | アイボルト（幅広） | ねじ込み | 取り外し頻度が高い・口幅が広い |

ねじ込みタイプ（BC・SC）は取り外しが多い現場で作業効率が上がります。ピンのつまみ部分に穴が開いており、棒を差し込んで増し締めや取り外しができます。

ボルト・ナットタイプ（BB・SB）は割りピンがナットの脱落を防ぐため、振動が伝わる環境でも緩みにくいです。取り外し頻度が少ない固定用途に向いています。

取り外しが多いかどうかで選ぶ。これだけ覚えておけばOKです。

また、形式BDとSDはB（口幅）が他の形式より広く設計されています。口幅が必要な連結部位や矢板の吊り上げ用途に使われます。

シャックルのJIS規格 刻印の読み方とWLL・SWLの違い

JIS規格に準拠したシャックルには、本体とボルトの両方に刻印が義務づけられています。購入時・使用前の確認に欠かせない情報が刻み込まれています。

JIS規格が定める必須の表示項目は次の4つです。

- WLL（使用荷重）：吊り上げ可能な最大重量（単位：t）
- 等級：M・S・T・Vのいずれか
- 製造業者名またはその略号
- 製造ロット番号

WLLは「Working Load Limit（ウォーキング・ロード・リミット）」の略です。以前のJIS規格（1996年版改訂前）では「SWL（Safe Working Load）」と表記されていました。1996年の規格改訂でWLLへ変更されましたが、古い製品や資料にはSWL表示のものも残っています。どちらも「使用荷重」を意味します。

現場でたまに「WLL2T」と刻印されたシャックルを見かけます。これは「このシャックルの使用荷重は2トンです」という意味です。大型の乗用車（約1.5〜1.8t）より重いものは吊れない、というイメージで覚えるとわかりやすいです。

注意が必要なのは「安全率5倍」という表現です。

JIS規格ではシャックルが「使用荷重の5倍以上の引張荷重に耐えること」が規定されています。これを「安全率5倍＝使用荷重×5まで使える」と誤解している方がいますが、これは完全に誤りです。使用荷重を超えた使用は絶対にしてはいけません。安全率とは「予期せぬ力が加わっても一定の余裕があることを示す設計上の指標」であり、使用荷重の上限を引き上げる根拠にはなりません。

刻印のないシャックルはJIS規格品ではありません。刻印で等級確認、これが条件です。

参考：刻印・WLL・SWLの詳細解説（大洋製器工業ブログ）
https://www.taiyoseiki.co.jp/blog/214/

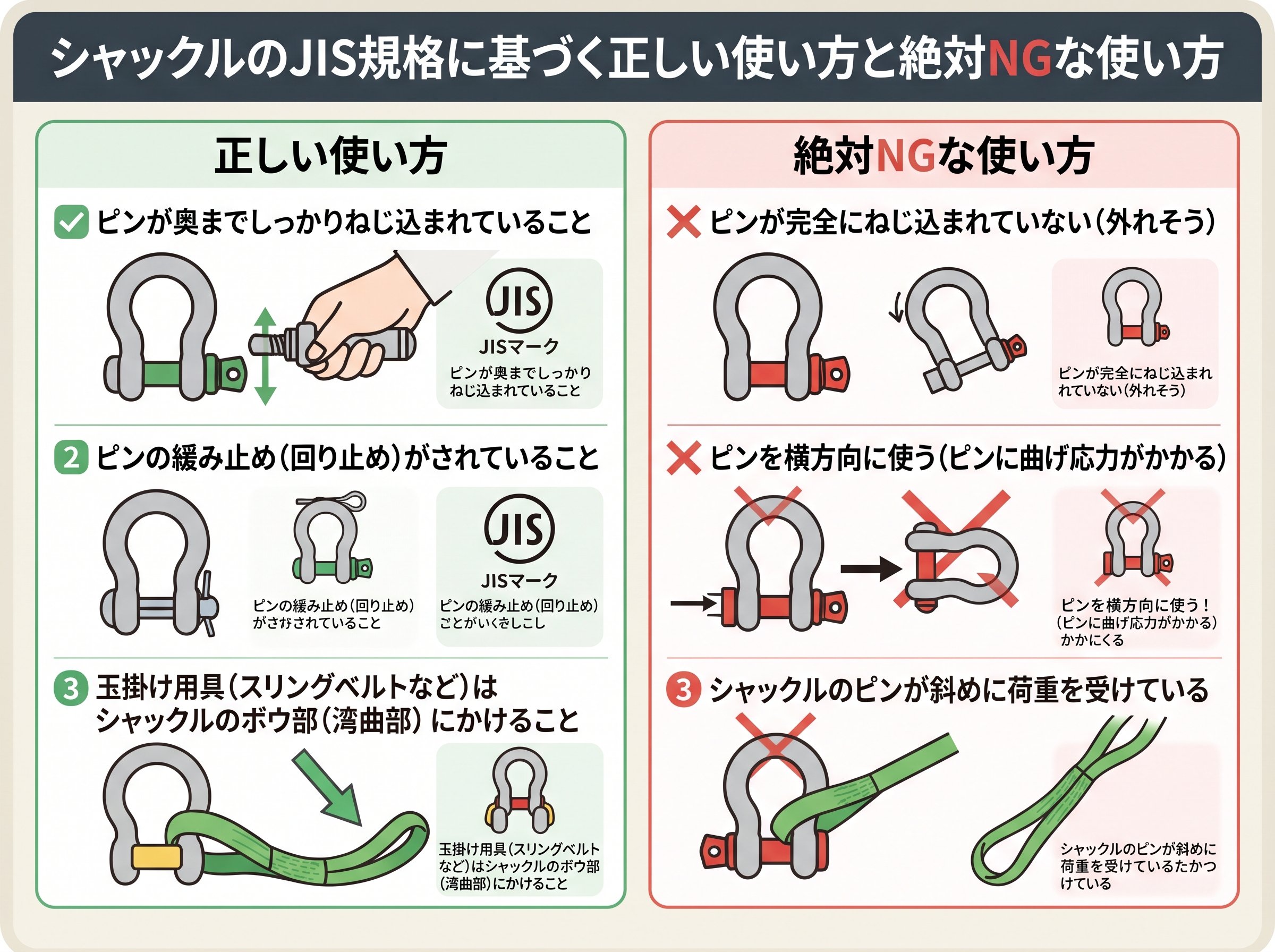

シャックルのJIS規格に基づく正しい使い方と絶対NGな使い方

シャックルはJIS規格で定められた正しい方向・方法で使用することが、安全確保の大前提です。使い方を誤ると、JIS規格品であっても破損・落下事故につながります。

まず最重要の注意点です。シャックルの使用荷重は「縦方向（引張方向）」の荷重を前提に定められています。横方向に荷重がかかる使い方は絶対に避けなければなりません。

横方向への荷重は厳禁です。

具体的には、シャックルのピン側（ボルト側）を常に「静索（動かない側）」に取り付け、クラウン側に動く索（ワイヤロープなど）を連結することが基本です。ピン側が動く側になると、振動や荷重の変化によってピンが緩み、脱落する危険があります。

その他、JIS規格品を安全に使うための重要ルールをまとめます。

- ✅ 使用前にネジまたはナットが締め切った状態であることを必ず確認する
- ✅ ボルト・ナットタイプは割りピンが割られていることを確認する
- ✅ ワイヤロープは重ならないよう取り付ける（バウ型選択も含む）
- ❌ 規定のWLL（使用荷重）を超えて使用しない
- ❌ シャックルに横方向の荷重をかけない
- ❌ 投下・放り投げ・ハンマーでの叩きをしない（変形・傷による破損リスク）
- ❌ シャックルを溶接したり、シャックル付近で溶接作業をしない（強度劣化）
- ❌ 変形・傷・腐食のある製品を使用しない

特に素材別の注意点として、ステンレス製シャックルは海水に長期間さらされると不働態膜が破壊されて腐食が進みます。海辺での屋外保管・使用では、定期的な点検と表面処理済み品の選択が推奨されます。

また、鉄製の生地（無処理）シャックルは錆びやすく、湿気の多い環境での強度低下に注意が必要です。収納・保管時も、乾燥した場所で錆止めを施した状態で保管することをおすすめします。

正しい取り付けと使用荷重の確認、これが安全の条件です。

参考：シャックルの安全な取り扱い方PDF（コンドーテック）
https://www.kondotec.co.jp/techinfo/shackle/file/pdf/shackle_pdf01.pdf

【独自視点】シャックルをDIY収納・アウトドア活用に使うときのJIS規格活用術

シャックルは本来、工場・建設現場の玉掛け用具ですが、近年はDIYや収納、アウトドア（キャンプ・登山）シーンでも広く活用されています。ガレージの壁面収納、ランタンハンガー、ハンモック連結、荷物固縛など、使われ方は多岐にわたります。

こうした生活シーンでシャックルを選ぶときに、JIS規格の知識が実は大きな武器になります。

まず「どのシャックルを買えばいいかわからない」という悩みを解消するには、刻印を確認することが最短ルートです。ホームセンターやネット通販で売られているシャックルの中には、JIS規格品と非規格品が混在しています。JIS規格品には必ずWLL・等級・メーカーの刻印があります。刻印なしの製品は使用荷重が保証されていないため、重量物の吊り下げや固縛用途には使わないことが安全です。

これは使えそうな知識ですね。

DIYや収納用途での一般的な目安として、M級SCタイプの呼び12mm（WLL 1.0t、バウ型の場合）は、一般的な棚やハンモックの固定に使うには十分すぎるほどの耐荷重を持っています。成人男性の平均体重が約70kg程度であることを考えると、1.0t（=1,000kg）というのは約14人分に相当します。用途に対して過剰なスペックは不要ですが、規格品を選ぶことで最低限の安全が確保されます。

また、ねじ込みタイプ（SCまたはBC）は着脱が素早くできるため、頻繁に取り外すキャンプ道具のハンガーやツールフックとして使い勝手がよいです。一方で、常設型の棚やラック固定ではボルト・ナットタイプ（SBまたはBB）の方が振動や荷重変化に対して安心感があります。

素材の選択も重要です。屋外や湿度が高いガレージでの使用にはステンレス製（SUS304）が向いています。錆びにくいため長期間使えます。ただし、価格は鉄製の2〜4倍程度になることが多いため、用途と予算のバランスで選ぶのが現実的です。

生活シーンでシャックルを選ぶ際は、まず「どれくらいの重さのものを吊るすか、固定するか」を確認し、それをもとにWLL刻印のある規格品を選ぶ流れを取ると失敗しません。

JIS刻印と用途に合った形式の確認、これが基本です。
