ピンポンチの使い方・選び方と収納管理のすべて

サイズを1mm間違えるだけで、ピンが変形してパーツが5,000円以上の修理費になることがあります。

収納情報

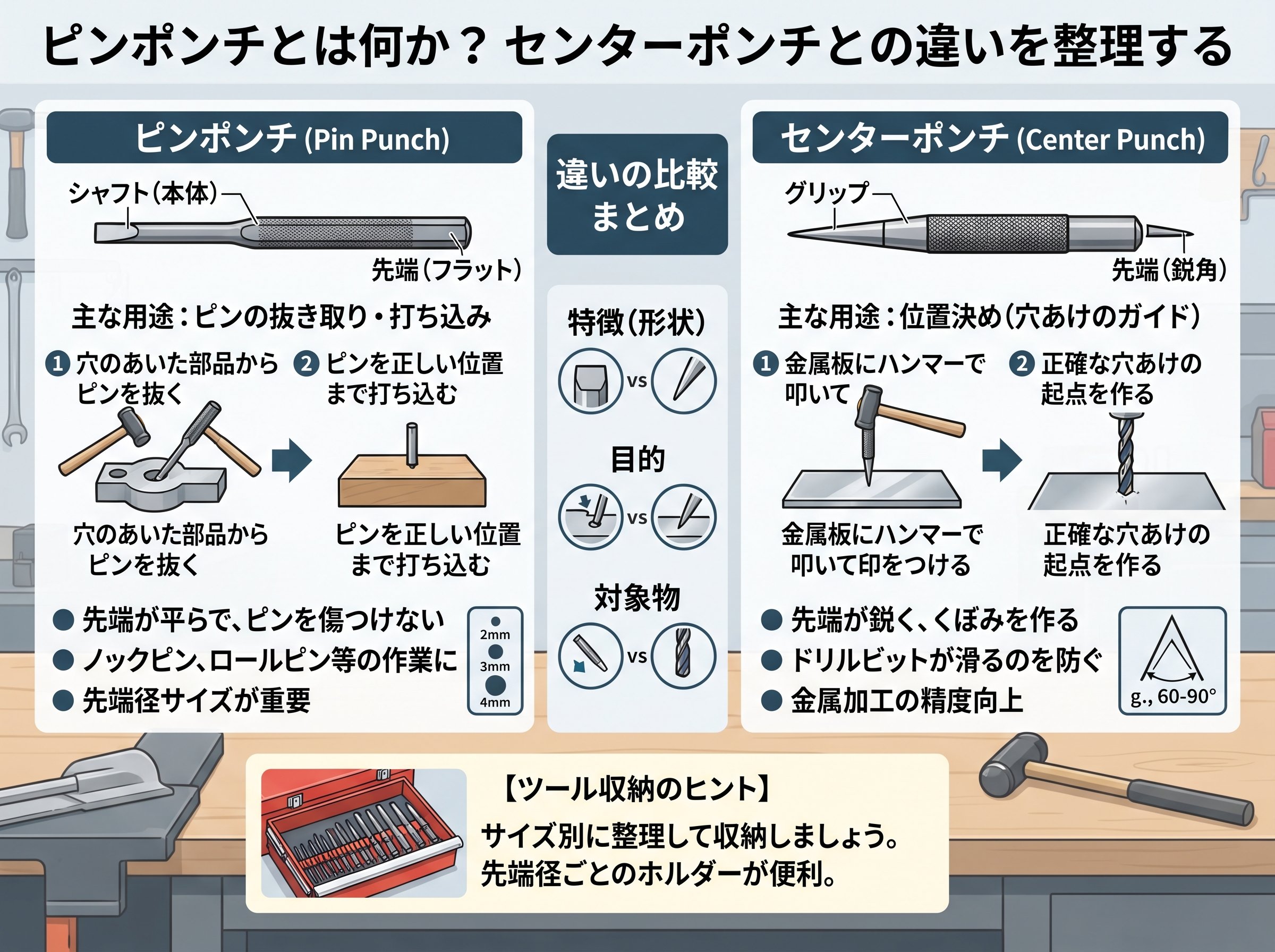

ピンポンチとは何か？センターポンチとの違いを整理する

ピンポンチとは、機械や工具の内部にある「ピン」を抜き差しするためのポンチ工具です。先端が平らな円柱形になっているのが特徴で、平行ピン・テーパーピン・スプリングピンといったさまざまな種類のピンに対応しています。

混同されやすい工具として「センターポンチ」がありますが、両者の用途はまったく異なります。センターポンチは先端が円錐形に尖っていて、金属にドリルで穴を開ける際に「ドリルの逃げを防ぐマーキング」をするための工具です。つまり、センターポンチ＝穴あけ前のマーキング用、ピンポンチ＝ピンの抜き差し用、という整理になります。

また、もう一つ似た工具として「釘締め（ネイルポンチ）」があります。釘締めは木材に釘を打ち込む際に、釘の頭を木面より深く沈めるための工具です。ピンポンチは緊急時に釘締めの代用として使えることもありますが、それぞれ専用の工具を使うほうが仕上がりも安全性も向上します。

ピンポンチが必要になる主な場面としては、エアガン・モデルガンのカスタム分解、自転車やオートバイのパーツ交換、機械装置の定期メンテナンスなどが挙げられます。これらの場面では「ピン留め」構造が多く採用されているため、ピンポンチは欠かせない存在です。

つまりピンポンチ＝ピン抜き専用工具、が基本です。

TONE公式コラム：センターポンチとピンポンチの違いと使い方の解説

ピンポンチの使い方ステップ——破損しない正しい手順

ピンポンチの使い方は、工程を整理すると以下の5ステップになります。

• ① ピンのサイズを確認する：ノギスや目視でピンの直径（径）を確認します。2mmや3mmといった細かい単位で合わせる必要があります。
• ② 同径のピンポンチを選ぶ：ピンの径と一致するピンポンチを用意します。径が違うと滑ったり、ピンや周辺部品を傷つける原因になります。
• ③ 先端をピンの中心に当てる：ピンポンチの平らな先端をピンの真上（中心）にしっかりと当てます。斜めに当てると力が逃げて効率が悪くなります。
• ④ ゴムハンマーで「トントン」と叩く：持ち手側の太い部分をゴムハンマーで優しく数回叩きます。1回ごとにピンの状態を確認しながら進めましょう。
• ⑤ ピンが緩んだら手で押し出す：振動でピンが緩んできたら、そのまま軽く叩き続けるか、反対側から指で押し出して完了です。

最も重要な注意点は「鉄製のハンマーで強く叩かない」ことです。ピンポンチの先端は細く、鉄ハンマーの強い衝撃が加わると先端が折れることがあります。折れた先端が飛んで目に当たるというリスクも報告されており、必ずゴムハンマーを使用するのが基本です。

ゴムハンマーだと力が弱い、と感じる方もいますが、それは工具が正しい位置に当たっていない可能性があります。振動を伝えることが目的なので、「強く叩く」より「正確に当てる」が正解です。

1回ずつ確認するのが原則です。

Reツール工具コラム：ピンポンチの使い方と代用工具、おすすめメーカー7選の解説

ピンポンチのサイズ選び——径の合わせ方と対応するピンの種類

ピンポンチ選びで最初にチェックすべきは「先端径のサイズ」です。一般的に市販されているピンポンチのサイズ展開は、2.0mm・2.5mm・3.0mm・4.0mm・5.0mm・6.0mm・7.0mm・8.0mm・10.0mmが主なラインナップとなっています。

それぞれどんなピンに使うかというと、以下のような目安があります。

• 2〜3mm径：時計や精密機器、おもちゃ・ラジコンのピン抜きに対応。特に2mm以下は「マイクロポンチ」として専用品が必要になることも。
• 4〜6mm径：エアガン・モデルガンのフレームロックピンや、自転車のパーツ取り外しなど中型部品に対応。
• 7〜10mm径：農機具・工業機械・自動車部品のピン抜きなど、大型機械のメンテナンスに対応。

ここで注意したいのが「スプリングピン（ロールピン）」の場合です。スプリングピンは筒状（中空）の構造になっているため、外径と内径の両方があります。ピンポンチはスプリングピンの「外径よりわずかに小さいサイズ」を当てるのが基本で、外径より大きいサイズを使うとスプリングピンの端が潰れてしまい、取り外しが困難になることがあります。

テーパーピンの場合は先端が細くなっているため、細い側からピンポンチを当てて叩き出す方向に注意が必要です。逆方向から叩くと、テーパーが引っかかって余計に固くなってしまいます。

サイズが合っていれば問題ありません。

初めてピンポンチを揃えるなら、2〜10mmをカバーする「6〜8本セット」がコスパの面でも管理のしやすさからも最適です。市販の8本組セットは2,000〜3,500円程度で購入でき、初期投資として非常に合理的な選択です。はがき1枚（14.8cm）よりも短い工具が8本セットになったイメージで、収納スペースもわずかで済みます。

機械設計エンジニアの基礎知識：平行ピン・テーパーピン・スプリングピンの種類と特徴

ピンポンチ使い方の応用——収納・工具管理との相性が抜群な理由

収納に関心がある方にとって、ピンポンチは「管理の仕方によって作業効率が劇的に変わる工具」として知られています。ピンポンチの最大の落とし穴は「サイズ違いのまま使ってしまう」ミスです。このミスが起きる最大の原因は「バラバラに保管していること」にあります。

ピンポンチを適切に収納・管理するためのポイントを整理すると、以下のようになります。

• ケース付きセット商品を選ぶ：TONE（トネ）の「PPH80 ピンポンチホルダー」やTRUSCOの「TPP148」のようなケース・ホルダー付きのセットは、1本ずつ取り出しやすく、サイズ表記が視認しやすい設計になっています。工具を1本ずつ取り出してサイズを確認する手間が省け、作業開始までの時間短縮にも直結します。
• 六角軸のピンポンチを選ぶ：TRUSCOのTPP148シリーズのように六角軸になっているピンポンチは、作業台やツールトレイに置いた際に転がりにくく、紛失のリスクが大幅に下がります。丸軸のピンポンチは作業中に机から転がり落ちることがあり、先端の損傷につながります。
• サイズをマーキングしておく：視認性をさらに高めたいなら、テープや油性マーカーでサイズを太軸部分に書いておくと、暗い場所や急ぎの作業でもすぐに判別できます。

これは使えそうです。

さらに知っておきたいのが「ピンポンチを長持ちさせる保管方法」です。先端が細いピンポンチは、他の工具と無造作に重ねて入れておくと先端が欠けたり歪んだりすることがあります。特にラジオペンチやハンマーなどと同じ工具箱に放り込む保管はNG。先端保護を意識したホルダーやフォーム素材のインサートを使うことで、工具寿命を大幅に延ばせます。

収納と管理を工夫するだけで、ピンポンチの先端折れという「工具代の無駄な出費」を防ぐことができます。年に1〜2回の作業でも、適切に管理されたピンポンチは5〜10年以上使える工具です。

DCMオンライン：TONE ピンポンチホルダー PPH80 製品情報・収納本数と使いやすさの解説

ピンポンチが抜けないときの対処法と代用工具の使い方

ピンポンチを正しく使っても「ピンがどうしても抜けない」という場面があります。長年使われていた機械や錆びた部品では、ピンが固着してしまっていることが多いためです。焦って強打すると、先端が折れたり部品を傷つけるリスクが高まります。

抜けないときの対処法としては、まず「浸透潤滑剤（CRC5-56など）をピンの周囲に吹き付けて5〜10分待つ」方法が最も効果的です。浸透潤滑剤は錆を溶かしてピンの固着を緩める効果があり、これだけで解決するケースが多いです。

それでも抜けない場合は、以下の手順を試してみてください。

• 逆方向から試す：テーパーピンは特に方向が重要です。もし最初と逆から叩いてみて動く気配があれば、そちらが正しい方向です。
• バイスやクランプで固定する：素材を片手で押さえながら叩くのは危険です。バイス（万力）で対象物をしっかり固定してから作業することで、ピンポンチを正確に垂直に当てられます。
• 加熱を使う（金属の熱膨張）：プロの整備士が使う方法として、ヒートガンや工業用バーナーでピン周囲の金属をわずかに加熱し、熱膨張させてから叩き出す方法があります。ただし精密部品や樹脂素材の近くでは絶対に使用しないでください。

厳しいところですね。

なお、ピンポンチがない場合の代用工具としては「精密ドライバー」や「細い六角レンチ」が使えることもあります。しかし径が合わないと部品を傷つけるリスクがあるため、できれば事前にセットで用意しておくことを強くおすすめします。ピンポンチのセットは安いもので2,000円前後。あとで探す時間と部品の修理費を考えると、先に揃えておく価値は十分あります。

代用は応急処置、が原則です。

機械屋ブログ：ピンポンチ（割ピン抜き工具）のおすすめセットと注意点の解説

ピンポンチのおすすめセット商品と購入先の選び方

ピンポンチをこれから揃えるなら、どのメーカーの何を選べば良いのか、悩む方も少なくありません。ここでは定番メーカーの特徴を整理します。

まず信頼性という点では、国内工具メーカーの「TONE（トネ）」「KTC（京都機械工具）」「TRUSCO（トラスコ）」の3社が定番です。TONEは1925年創業の老舗で、樹脂グリップ付きのピンポンチが使いやすいと評価が高く、8本セット（PP800）は3,800円前後で購入できます。KTCは自動車整備の現場でも使われるノックピンポンチが有名で、チャッキング用ゴムが付いた作業性の高い設計が特徴です。TRUSCOの「TPP148（8本組）」は2,500円前後とコスパが非常に高く、六角軸で転がりにくい設計のため収納管理との相性も優れています。

初めてのセット購入なら2,000〜3,000円台が目安です。

購入場所については以下の選択肢があります。

• ホームセンター（カインズ・コメリ・コーナン等）：定番サイズのセットが実物を見て買える。スタッフへの相談は難しい場合もある。
• Amazon・楽天市場：レビューを参考にしながら比較購入が可能。価格も実店舗より安いことが多く、セット商品が充実している。
• 工具専門店・買取販売店：スタッフが工具に詳しく、アドバイスを受けながら選べる。中古品を安く手に入れられることもある。

「とにかくすぐ使いたい」ならホームセンター、「じっくり比較したい」ならAmazonが向いています。いずれの場合も、収納ケース付きのセットを選ぶと管理が格段に楽になります。意外と見落としがちですが、ケースの有無は「使う頻度」と「サイズ間違いの発生率」に直結する重要ポイントです。

ケース付きセットが最もコスパが高いです。
