ノギスの使い方で内径を正確に測る方法と読み方
内径を測るとき、クチバシを穴に入れたら「いちばん小さい値」を読み取ればいいと思っていませんか？
収納情報

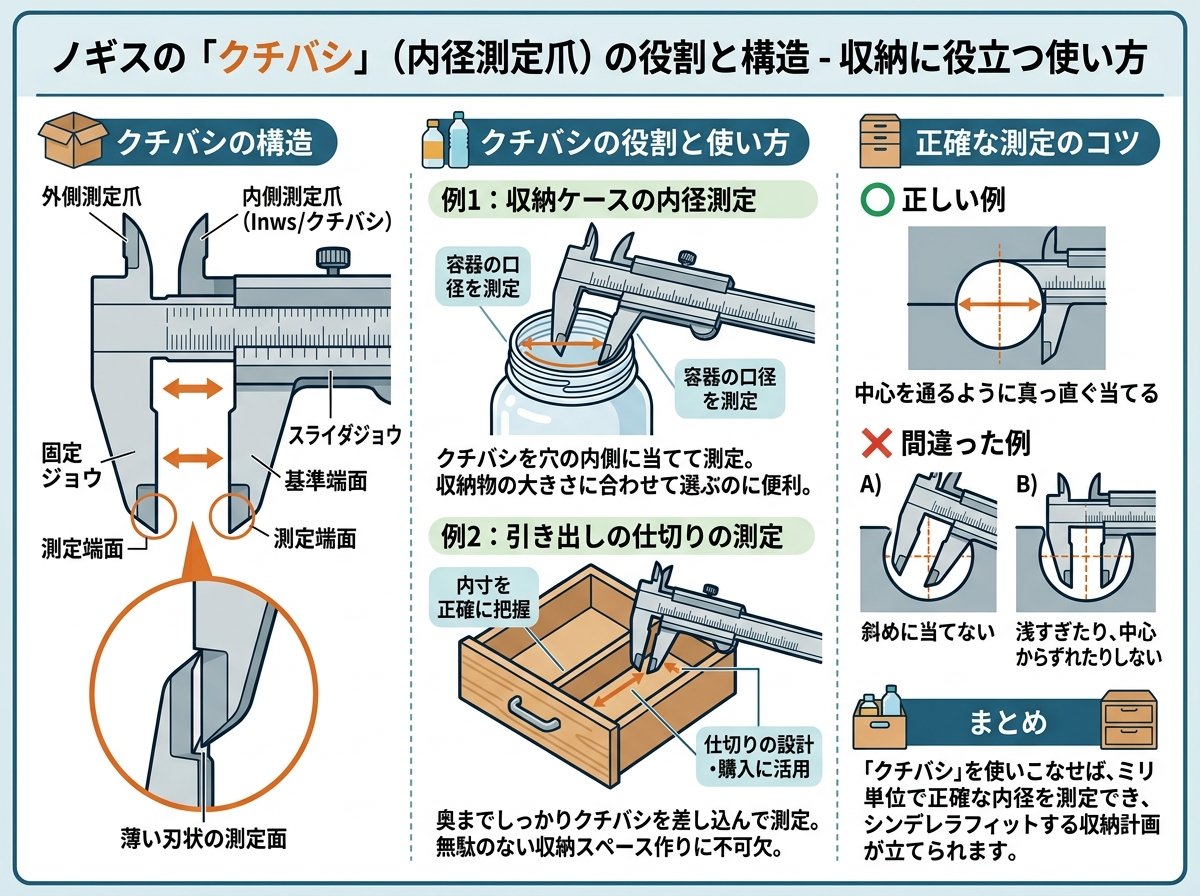

ノギスの内径測定に使う「クチバシ」の役割と構造
ノギスには、大きく分けて4つの測定ができる部位があります。外側を挟む「外側用ジョウ」、内側に当てる「内側用ジョウ（クチバシ）」、深さを測る「デプスバー」、段差を測る「ステップ」です。このなかで、収納棚のパイプ穴径・引き出しの内寸・バーの直径など、内側の大きさを知りたいときに使うのがクチバシです。
クチバシは、本尺とスライダのそれぞれに1本ずつ付いており、細くとがった2つの爪が穴や溝の内側に当たる仕組みです。スライダを開いていくと爪が広がり、測定物の内壁に密着したところで目盛りを読み取ります。つまり「広げながら押し当てる」という動作が基本です。
ただし、メーカーが測定精度を公式に保証しているのは、外側用ジョウ（ジョウ）部分だけです。クチバシやデプスバーは「精度保証外」とされています。これは意外ですね。とはいえ、適切な使い方をすれば十分に実用的な精度が出るので、コツを知っておくことが大切です。
一般的なアナログノギスの最小読取値は0.05mmです。デジタル式なら0.01mm単位まで表示できます。収納DIYでパイプやロッドのサイズを確認する際には、0.05mm精度で十分なケースがほとんどです。
ノギスの各部名称と基本的な使い方について、ミツトヨ（精密測定機器の国内最大手）による公式解説も参考にしてみてください。
【ミツトヨ公式】ノギスの正しい使い方、読み方と注意点｜内側測定・外側測定の注意点も詳しく掲載
ノギスで内径を測るときの正しい手順と誤差が出やすい理由
内径を測るときは、まずクチバシを閉じた状態（または測定物の穴径よりわずかに閉じた状態）で穴に差し込みます。そのあとスライダをゆっくり開いて、クチバシの先端が穴の内壁にしっかり触れるまで広げていきます。これが基本の流れです。
ここで重要なポイントが1つあります。内径測定では、複数回測った値の「最大値」を採用してください。クチバシには厚みがあるため、穴の中心を通る直線上にぴったり当たらず、実際の内径よりわずかに小さめの数値が出やすい構造になっています。穴径が小さいほど、この誤差は大きくなります。ノギスを左右にわずかに振りながら「最も大きな値を探す」感覚で測ると、より正確な値に近づけます。
| 測定の種類 | 採用する値 |
|---|---|
| 内径・穴径の測定 | 複数回の中の「最大値」 |
| 外径・外寸の測定 | 複数回の中の「最小値」 |
| 溝幅の測定 | 複数回の中の「最小値」 |
また、クチバシはできるだけ深く差し込むことが大切です。浅くしか入れていない状態では、先端部分だけが内壁に触れるため接触が不安定になります。クチバシを深く入れるほど接触面積が増え、斜めに当たりにくくなります。さらに穴の中心線に対してノギスが垂直になっているかも必ず確認してください。斜めに入れると実際より大きな値が出てしまいます。
誤差を最小限に抑えるには複数回測定することが原則です。
内径測定時の誤差の原因とその対策について、機械設計の専門家が詳しく解説しています。
【ものづくりのススメ】ノギスの誤差対策｜内径は最大値・外径は最小値を採用する理由を図解で解説
ノギスの内径の目盛りの読み方（アナログ・デジタル別）
アナログノギスの目盛りは、主尺（本尺）と副尺（バーニヤ）の2段構成です。読み方の手順は次の通りです。
- 副尺の「0目盛り線」が指している主尺の位置を読む（1mm単位）
- 主尺の目盛り線と副尺の目盛り線がぴったり一致しているところを探す（0.05mm単位）
- ①と②を足した数値が測定値
例えば、副尺の0が主尺の「14mm」を過ぎたところにあり、副尺の7番目の目盛りが主尺と一致していれば、14mm＋0.35mm＝14.35mmが測定値になります。これが基本です。
目盛りを読む際に最も注意してほしいのが「視差（パーラックス）」です。主尺とバーニヤには0.5mm程度の段差があるため、斜めから見ると線がずれて見えます。必ず目線をノギスの正面に合わせ、垂直に読み取ることが大切です。小学校の理科でメスシリンダーの目盛りを「正面から読む」と習った、あの感覚と同じです。
デジタルノギスの場合は、数字がそのまま表示されるため読み間違いが起きません。ただし測定前に必ず「ゼロセット（リセット）」を行ってください。電池残量が低いと表示がおかしくなることがあるので、使用前に確認するのが基本です。
バーニヤ目盛りの読み方を図と例題で確認したい方は、こちらが参考になります。
【切粉ラボ】ノギスの目盛りの読み方を完全解説｜アナログ目盛りの読み取り練習問題つき
ノギスの内径測定を収納DIYで活用する具体的なシーン
収納に興味を持って棚やラックをDIYしたり、既製品のサイズを確認したりする場面で、ノギスの内径測定は実は非常に役立ちます。メジャーや定規では測れない「穴の中」「パイプの内側」「溝の幅」が、ノギス1本で解決できます。これは使えそうです。
具体的な活用例を挙げると、次のような場面で内径測定が必要になります。
- 🔩 つっぱり棒のサイズ確認：取り付け先の内径（枠の内寸）をクチバシで正確に測り、対応するつっぱり棒の径と合わせる
- 📦 収納ボックスの引き出し受け穴：組み立て式の棚や書類ボックスのピン穴径（直径3〜6mm程度）を測り、補修パーツのサイズを選ぶ
- 🔧 ハンガーパイプの外径と棚受けの内径の確認：クローゼットや押し入れに後付けするパイプの外径と、ブラケット（受け金具）の内径を合わせる作業に使う
- 🗄 スチールラックのポール径：25mm径か32mm径かを正確に確認して、対応する棚板を追加購入するときに役立つ
特にスチールラックのポールは、見た目では25mm径か32mm径かの判別が難しいことがあります。ノギスでクチバシを使ってポール端面の内径（中空タイプの場合）や、外径ジョウで外径を測ることで1mm以下の精度で確認できます。誤発注による買い直しが防げるので、時間とお金の節約になります。
収納パーツのサイズ違いによる買い直しは、送料を含めると1回あたり500〜2,000円以上の追加コストになることも珍しくありません。ノギスを1本持っておくだけで、こうした無駄なコストを防げます。
ノギスの内径測定の精度を高める「独自の確認テクニック」
一般的な解説記事ではあまり触れられていない、内径測定の精度を上げるための実践的なポイントがあります。
まず「測定前にクチバシの汚れを確認する」ことが重要です。クチバシの先端に金属粉や油汚れが付着していると、それが誤差の原因になります。毎回使用前に乾いた柔らかい布で拭いておく習慣をつけましょう。汚れがゼロになれば問題ありません。
次に「ゼロ点確認」です。内径測定の前に、クチバシを完全に閉じた状態で主尺と副尺の0が一致しているか確認します。ここがずれていると、測定値に一定量の誤差が乗り続けてしまいます。デジタルノギスならゼロセットボタンを押せばすぐにリセットできます。アナログノギスでゼロ点がずれている場合は、測定値に補正が必要です。
また「温度の影響」も見落とされがちな誤差要因です。金属は熱膨張するため、真夏の日光下や冬の屋外では、室温と大きく異なる環境でノギスを使うと数値が変わることがあります。DIYの精度レベルでは通常問題になりませんが、家具や棚板のパーツを購入する前のサイズ確認として使うなら、室温（20℃前後）での測定を基本とするのが理想的です。
さらに、小径の穴（5mm以下）を内径測定するときは特に注意が必要です。穴径が小さいほど「クチバシの厚みによる誤差」の割合が相対的に大きくなります。このような小さな穴のサイズを正確に測りたい場合は、ノギスよりもシリンダーゲージや精密なドリルゲージを使う方が適切なこともあります。目的に応じた工具選びが条件です。
ノギスの誤差対策や測定コツをさらに詳しく知りたい方は、こちらも参考になります。
【モノタロウ：測定工具基礎講座】ノギスの4つの測定方法｜クチバシ・デプスバーの精度特性を図解で解説
