シリンダーホーンの使い方と選び方を徹底解説
オイルを塗らずにシリンダーホーンを回すと、砥石が1分以内に焼き付いて使いものにならなくなります。
収納情報

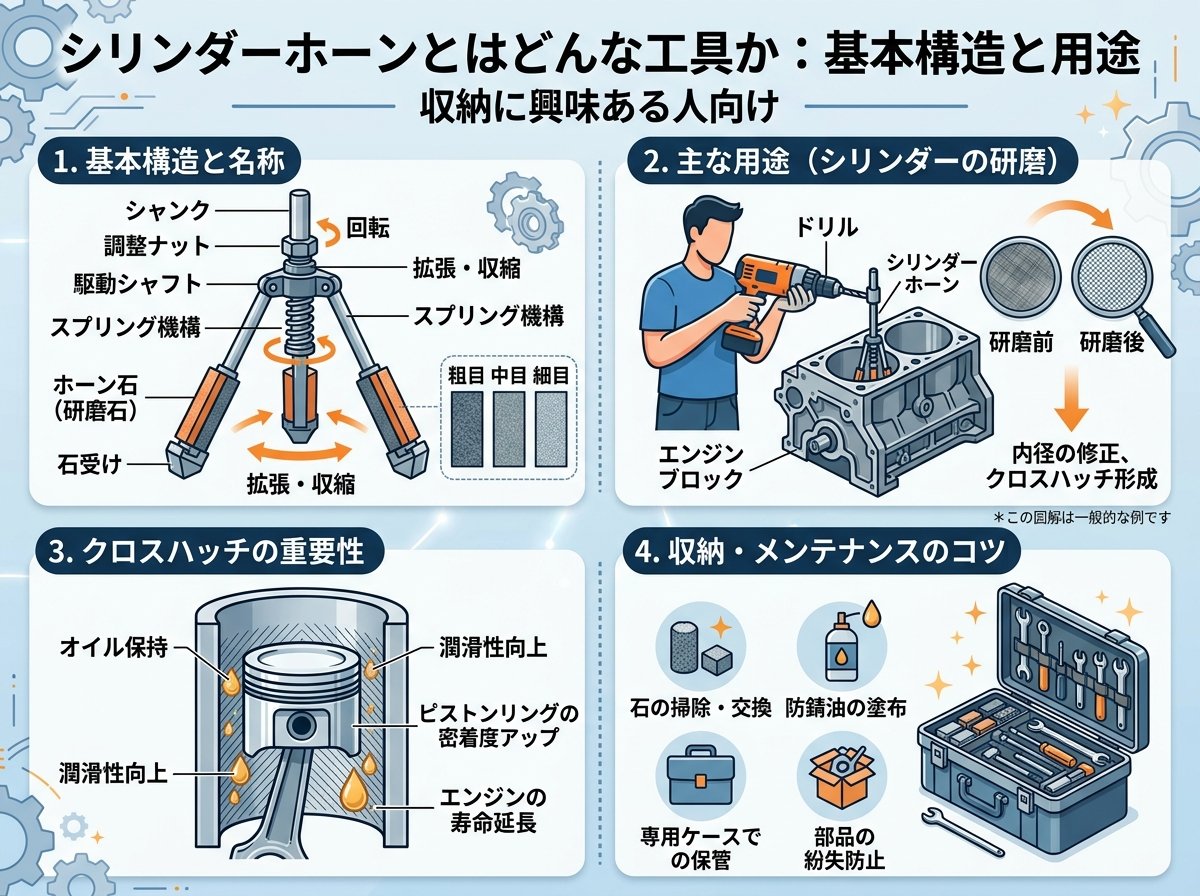

シリンダーホーンとはどんな工具か：基本構造と用途
シリンダーホーンとは、円筒形の内壁（シリンダー内面）を砥石で研磨するための専用工具です。自動車やバイクのブレーキシリンダー・エンジンシリンダーのオーバーホール時に使われます。
工具の先端には2〜3本の砥石アームが放射状に広がる構造になっており、電動ドリルのチャックに軸を固定して使います。ドリルを回転させると遠心力が発生し、砥石がシリンダー内壁に均等に密着する仕組みです。つまり、遠心力が砥石を広げる、という点がこの工具の肝です。
代表的な用途は大きく2種類あります。ひとつはブレーキシリンダー（ホイールシリンダーやキャリパー）の内面に付いた錆・傷・汚れを取り除く「クリーニング目的」。もうひとつはエンジンシリンダーのボーリング後に行う「仕上げホーニング」で、ピストンとシリンダーの隙間（クリアランス）を整え、クロスハッチと呼ばれるオイル保持溝を形成するものです。
対応できるシリンダー内径は製品によって異なりますが、市販品の多くはΦ30〜60mm（ブレーキ用）、または51〜178mm（エンジン用）をカバーしています。シグネット製のシリンダーホーン（46827）はΦ51〜178mmに対応し、収納時サイズはW45×D350×H45mmとコンパクトです。
| 種類 | 対応内径 | 主な用途 |
|---|---|---|
| ブレーキシリンダーホーン（3JAW型） | Φ30〜60mm | ホイールシリンダー・キャリパー清掃 |
| エンジンシリンダーホーン | Φ51〜178mm | エンジンシリンダー仕上げ研磨 |
| フレックスホーン | Φ10〜150mm | クロスハッチ形成・バリ取り |
アストロプロダクツの「ブレーキシリンダーホーン 3JAW（品番：2007000000625）」のような入門向け製品も広く流通しており、砥石粒度は#220が標準です。これが条件です。
アストロプロダクツ：ブレーキシリンダーホーン 3JAW の商品詳細・仕様（砥石粒度#220、対応径Φ30〜60mm）
シリンダーホーンの使い方：手順と正しい電動ドリルの設定
シリンダーホーンを正しく使うには、5つの手順をきちんと守ることが大切です。ここでは実際の作業の流れを順番に解説します。
① シリンダー内径を確認してホーンのサイズを選ぶ
まず、加工対象となるシリンダーの内径をノギスや内径ゲージで実測します。この数値を基にシリンダーホーンのサイズを選びます。ホーンのサイズが大きすぎると砥石が広がりすぎて均一に当たらず、逆に小さすぎると砥石が内壁に届きません。
② オイルをシリンダー内面と砥石にたっぷり塗る
これが最重要の準備です。エンジンオイルやホーニングオイルを砥石と内壁の両面に十分に塗布します。乾燥したまま回転させると砥石がわずか数十秒で熱を持ち、最悪の場合1分以内に焼き付きを起こします。オイルは必須です。
③ シリンダーにホーンを差し込んでからドリルをセットする
注意が必要なのは順番です。先にホーンをシリンダーの中に入れてから、ドリルのスイッチを入れてください。シリンダーの外でドリルを回転させた状態で差し込もうとすると、砥石の端がシリンダー開口部の縁に引っかかり、砥石が欠けたり本体が破損したりします。
④ 電動ドリルの回転数は300〜500rpmの低速で上下運動を繰り返す
シリンダーホーン使用時の適切な回転数は300〜500rpm程度とされています。家庭用の電動ドリルは無段変速タイプであればトリガーを軽く引いた状態、固定回転数のものは「低速」モードを選びます。これは使えそうです。
回転と同時に、ドリルを上下に往復運動させるのがポイントです。この往復が「クロスハッチ」と呼ばれる斜め交差の溝模様を生みます。上下のストロークは1秒に1往復程度を目安にすると、20〜60°の角度でクロスハッチが形成されます。エンジンシリンダーの場合、片面で30〜50/1000mmほど研磨して仕上げるのが目安です。
⑤ 作業後はシリンダー内で回転を止めてから引き抜く
終了時も順番が重要です。ドリルの回転を止めてから、ゆっくり引き抜きます。回転しながら無理に引き抜くと、砥石アームが開口部に引っかかって破損する原因になります。
- 砥石にオイルを塗る → シリンダーに差し込む → 回転させながら上下運動 → 回転停止 → 引き抜く
この5ステップが基本です。
Webike：「ボーリングとホーニング」の違いと具体的な加工工程（クロスハッチの形成メカニズムを写真付きで解説）
シリンダーホーンの砥石選び：粒度番手と使い分けの基準
シリンダーホーンの仕上がりを左右するのが「砥石の粒度（番手）」です。粒度とは砥粒の粗さを表す数値で、数字が小さいほど粗く削れ、大きいほど細かく仕上がります。
ブレーキシリンダーのクリーニングが目的であれば、市販品で多く採用されている#220が最適です。はがきの横幅（10cm）くらいの面積に、肉眼では見えないほど細かい溝を均一に刻むイメージです。傷や錆を取り除きながらも、シリンダー内壁を必要以上に削らない粒度です。
エンジンシリンダーのホーニング加工では、目的によって使い分けが必要です。
- #120〜#180（粗め）：錆が深い、傷が多いなど初期研磨が必要な場合。削れる量が多いので使いすぎに注意。
- #220〜#240（中目）：一般的な仕上げホーニング。多くのDIYユーザーが使う標準番手。クロスハッチの溝深さも適切。
- #320〜#600（細目）：仕上げ研磨。すでにクロスハッチが形成されており、表面を整える最終工程向け。
意外と知られていないのが、粒度が細かすぎると逆効果になるケースです。#600以上で磨き過ぎると内壁が鏡面に近い状態になり、クロスハッチの溝が消えてしまいます。クロスハッチが消えると油膜を保持する溝がなくなるため、ピストンの潤滑が不十分になりオイル消費が増えます。意外ですね。
なお、フレックスホーン（玉状の砥粒が無数に付いたブラシ型）は、シリンダー内壁のバリ取りや均一なクロスハッチ形成に優れており、通常の3本爪型シリンダーホーンの補完として使うと効果的です。フレックスホーンはΦ10mm〜150mmのサイズ展開があり、バイクの小径シリンダーから自動車用まで対応します。
ユーコー・コーポレーション：フレックスホーンのシリンダー加工への活用法（クロスハッチ形成メカニズムの詳細説明）
シリンダーホーン使用後の収納と砥石管理：工具の寿命を延ばす方法
シリンダーホーンの性能を長く維持するには、作業後の手入れと収納方法が大切です。これは多くのDIYユーザーが軽視しがちな部分です。
作業後のクリーニング手順
作業を終えたら、砥石に付いたメタルスラッジ（金属粉）とオイルを取り除きます。砥石アームを広げた状態でパーツクリーナーやウエスで丁寧に拭き取ります。金属粉が砥石の表面に残ったまま保管すると、次回使用時に砥石が目詰まりし、研磨力が大幅に低下します。目詰まりした砥石は交換するしかありません。
ドレッサー（砥石の目立て工具）が付属している製品（例：LISLE製シリンダーホーン 15000など）では、砥石表面を定期的にドレッシングすることで目詰まりを解消できます。これは知っておきたい知識です。
砥石の交換サイン
砥石が以下の状態になったら交換時期です。
- 砥石の厚みが元の1/3以下になった（研磨力が著しく低下する）
- 砥石の表面が光沢を持ち始めた（目詰まりのサイン）
- 砥石にひび割れや欠けが生じた（安全上のリスクがある）
交換砥石はモノタロウなどで1パック3個入り約479円〜から入手できます。本体価格が1,000〜6,000円程度の工具ですが、砥石だけなら安価に維持できるのがこの工具の利点です。
保管・収納のポイント
作業後は砥石を洗浄し、完全に乾燥させてからケースに収めます。一部のシリンダーホーンには専用の収納ケースが付属しています（例：Socpuro社のブレーキシリンダーホーニングセット）。専用ケースがあると、部品の紛失防止にもなります。砥石は湿気に弱いため、ケース内に乾燥剤を入れておくと劣化が遅くなります。工具箱の引き出しにそのまま放り込んでしまうと、他の工具との接触で砥石が欠ける原因になるので注意してください。
シリンダーホーンを持つ人の多くが複数のサイズを使い分けます。SIGNET製はΦ23〜64mm（約1,304円）・Φ32〜89mm（約1,591円）・Φ51〜178mm（約3,410円）という3サイズ展開があるので、整備するシリンダーの種類に応じてそろえていくのが現実的です。
モノタロウ：シリンダーホーン製品一覧（LISLE製など各社のサイズ・粒度・価格を一覧で比較できる）
シリンダーホーンのDIY整備における注意点：ブレーキ系整備の法的立場
シリンダーホーンを使うDIY整備でとくに気をつけたいのが、ブレーキ系統に関わる法的な扱いです。
「ブレーキは重要保安部品だからDIYで触ると違法では？」と考える人が多くいます。しかし実際には少し違います。道路運送車両法上、「業として行う分解整備」は認証工場にしか認められていませんが、自分の車・バイクを自分でメンテナンスする行為は資格なしでも違法にはなりません。オートバックスをはじめ複数の整備情報ソースも、所有者本人によるDIYブレーキ整備は法的に問題ないと明示しています。
ただし、「違法ではない」と「安全である」は別の話です。ブレーキシリンダーのオーバーホール後は、必ずブレーキフルードの漏れ確認・エア抜き・制動確認を行ってください。これを怠ると、走行中にブレーキが効かなくなる重大事故につながります。
整備後にブレーキが正常に作動しなかった場合、車検時に不合格になるだけでなく、走行中の事故につながるリスクもあります。いいことではないですね。安心のために、ブレーキキャリパーのオーバーホール工賃の目安（3POTまで：6,600円〜）も頭に入れておき、自信がなければプロに依頼する判断も大切です。
また、シリンダーホーンで研磨した後のシリンダー内径が許容値を超えていないかどうかも確認が必要です。内径を削り過ぎた場合、純正サイズのカップキットが合わなくなり、ブレーキフルードの漏れが生じます。ブレーキマスターシリンダーのオーバーホール費用の目安はインナーキット6,000円・工賃6,000円・フルード2,000円の合計約14,000円です。DIYで作業して内径を削り過ぎると、交換費用がさらに上乗せされることも覚えておきましょう。
- 自分の車のブレーキDIY整備は法的にOK
- ただし整備後の動作確認（エア抜き・制動確認）は必須
- 内径の削り過ぎに注意（許容値はサービスマニュアルで確認）
オーバーホールに不安を感じた場合は、シリンダーホーンで研磨するよりもシリンダーごと新品に交換する選択肢も検討してください。それが確実です。
