スリングベルト耐荷重の計算で吊り方と安全係数を正しく知る方法

スリングベルト耐荷重の計算で知っておくべき使用荷重と安全係数の全知識

吊り角度が120°になると、スリングベルトの使用荷重がカタログ値の半分以下に下がります。

収納情報

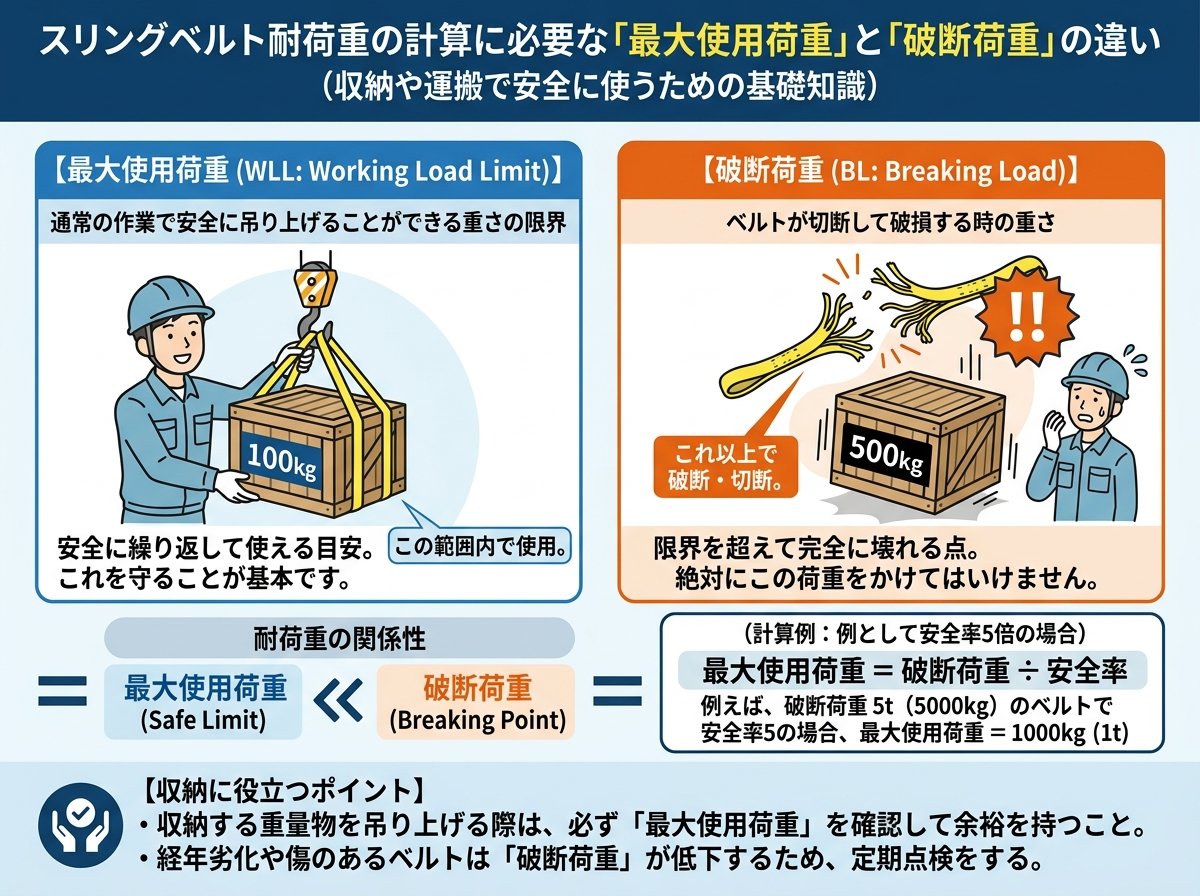

スリングベルト耐荷重の計算に必要な「最大使用荷重」と「破断荷重」の違い

スリングベルトを選ぶ際、カタログには必ず「最大使用荷重」と「破断荷重」という2つの数値が掲載されています。この2つを混同してしまうと、耐荷重計算の前提が根本から狂い、重大事故につながる危険があります。

最大使用荷重とは、そのスリングベルトを通常の使用条件で安全に使える上限の荷重のことです。一方、破断荷重とは、スリングが実際に切断・破損するまで耐えられた最大の荷重を指します。よく起きる誤解は「破断荷重6tなら6t近くまで使える」という思い込みです。これは完全に誤りです。

この2つの関係を表す数値が「安全係数」です。計算式は非常にシンプルで、次のようになります。

項目	計算式・説明
安全係数（SF）	破断荷重 ÷ 最大使用荷重
例：破断荷重6,000kg / 使用荷重1,000kg	安全係数 = 6

繊維製スリングベルトでは、JIS規格や労働安全衛生規則に基づき、安全係数は6以上に設定することが一般的です。つまり1tの最大使用荷重のスリングには、少なくとも6tの破断荷重が確保されています。安全係数6が基本です。

逆算する視点も覚えておくと便利です。「必要使用荷重 × 安全係数 ≤ 破断荷重」となるスリングを選ぶ、という確認の仕方をすることで、カタログを見てもスムーズに判断できます。現場でスリングを選ぶ際は、破断荷重ではなく必ず最大使用荷重の列だけを参照するようにしてください。

参考として、安全係数や使用荷重の考え方を詳しく解説している信頼性の高い情報源を確認しておくと理解が深まります。

スリングベルトの耐荷重・破断荷重・安全係数の関係を計算例付きで詳しく確認したい場合はこちら。
スリングベルトを安全に使うための耐荷重・破断荷重・安全係数の全知識（えびすツール）

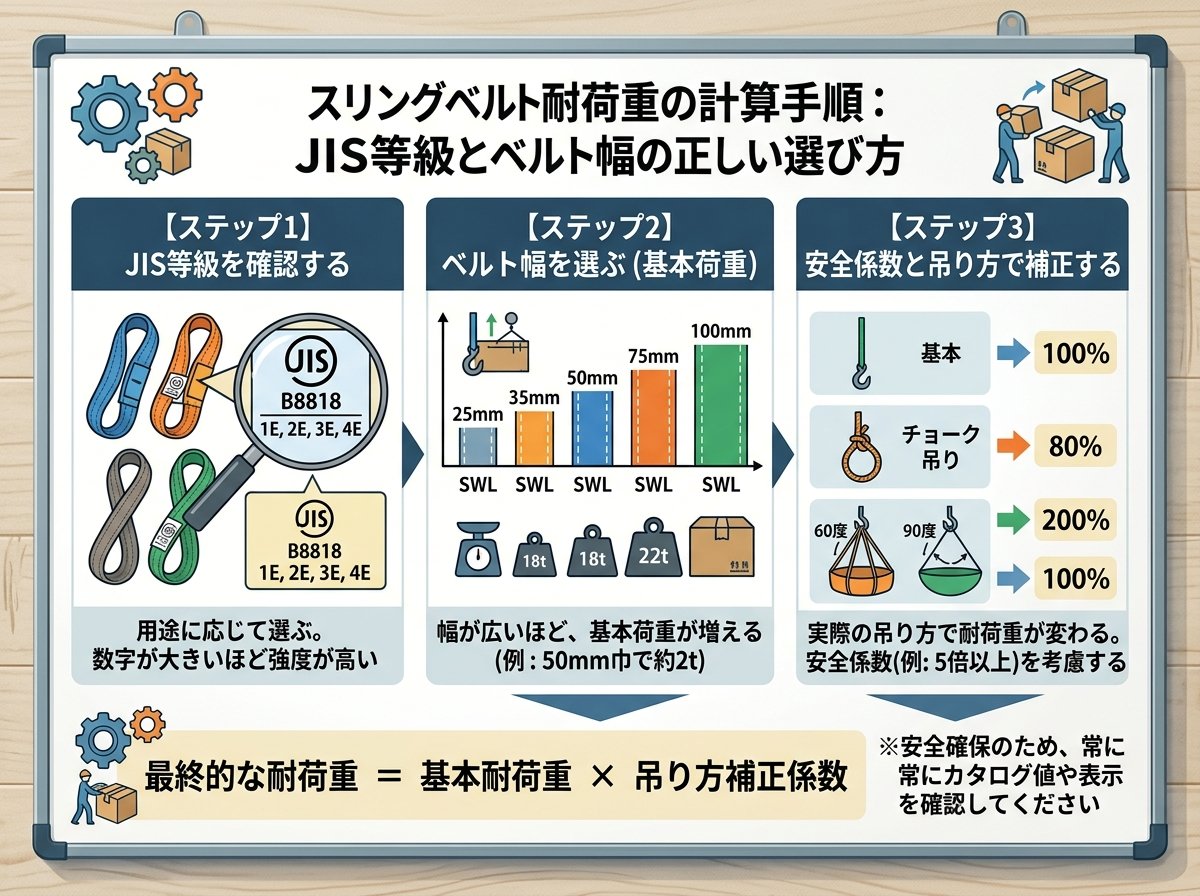

スリングベルト耐荷重の計算手順：JIS等級とベルト幅の正しい選び方

スリングベルトの耐荷重計算は、難しい力学の公式を解く作業ではありません。正確には「カタログの使用荷重表を正しく読む」情報整理の作業です。それだけに、数値の読み方を間違えると直接的なリスクに直結します。

まず知っておくべきなのが、JIS B 8818で定められた「等級」の概念です。ベルトスリングには1等級から4等級があり、同じベルト幅25mmでも等級によって最大使用荷重が大きく異なります。

ベルト幅	1等級（t）	2等級（t）	3等級（t）	4等級（t）
25mm	0.50	0.63	0.80	1.00
50mm	1.00	1.25	1.60	2.00
75mm	1.60	2.00	2.50	3.20
100mm	2.00	2.50	3.20	4.00
150mm	3.20	4.00	5.00	6.30

表を見ると、25mmの1等級と4等級では最大使用荷重が2倍違います。現場で「25mmのスリングを1本」と口頭で指示するだけでは、等級が不明のため安全性を保証できません。等級・幅・長さの3点セットで指定するのが基本です。

耐荷重計算の手順を整理すると、次のステップになります。

1. ✅ 吊り荷の質量を確認する
2. ✅ 吊り方（ストレート・チョーク・バスケット）を決める
3. ✅ 吊り角度を想定する
4. ✅ 吊り本数を決める
5. ✅ 上記から「1本あたりの必要使用荷重」を算出する
6. ✅ カタログ表で条件を満たす等級・幅を選定する

「必要使用荷重 ≤ 最大使用荷重」かどうかをチェックすれば計算ミスを大幅に減らせます。これが原則です。

JIS B 8818の規格内容や等級別の使用荷重表の数値を正式に確認したい場合はこちら。
JIS B 8818:2015 ベルトスリング 規格本文（JIS規格ルイ）

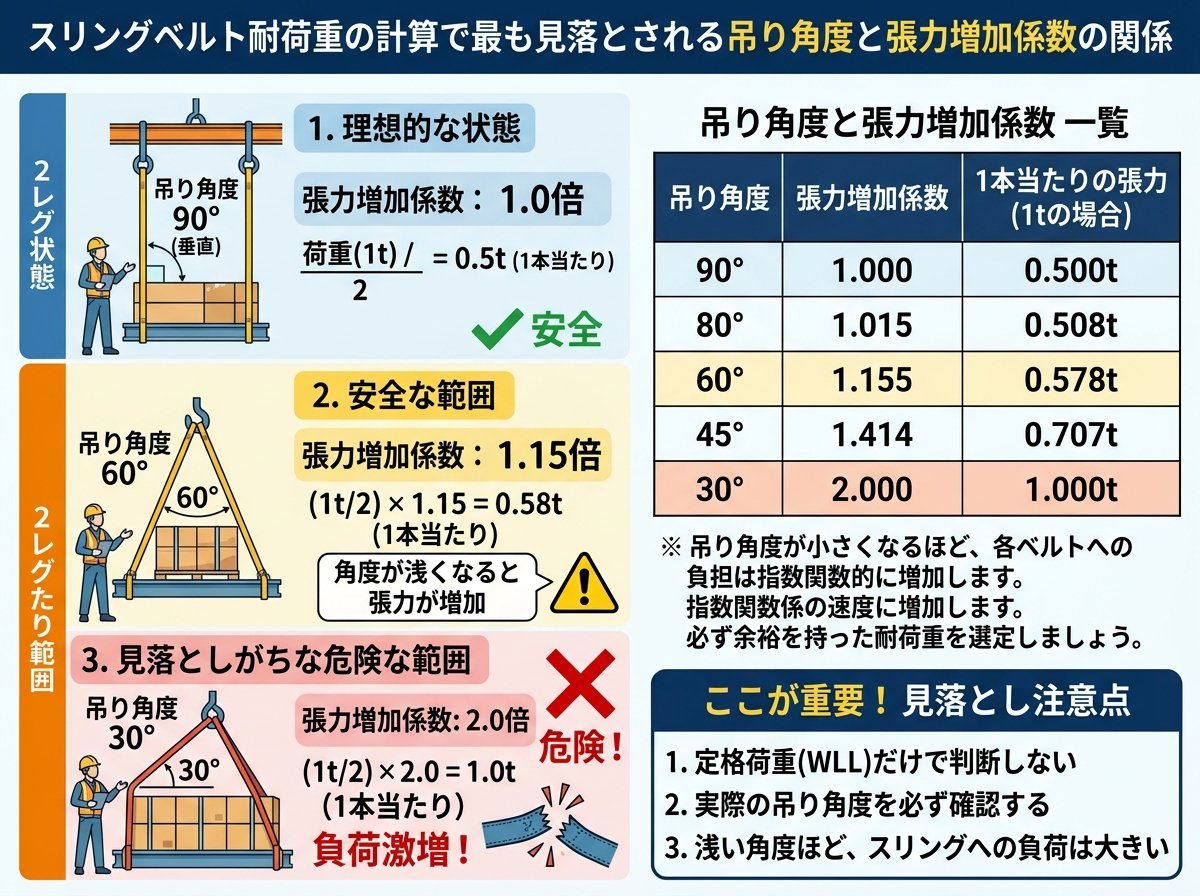

スリングベルト耐荷重の計算で最も見落とされる吊り角度と張力増加係数の関係

スリングベルトの耐荷重計算で、最も多く誤解されているポイントが吊り角度の影響です。「2本吊りなら荷重を2で割ればいい」と考えている方は多いですが、これは吊り角度が0°（完全に垂直）の場合にしか通用しない計算です。

吊り角度が広がると、スリング1本にかかる張力は増大します。これは「張力増加係数」という数値で表現され、メーカーの使用荷重表に反映されています。実際の数値で見てみましょう。ベルト幅50mmのスリングを例にとります。

吊り方	吊り角度α	使用荷重（t）	ストレート比
ストレート吊り	—	1.60	100%
バスケット吊り	α=0°	3.20	200%
バスケット吊り	α≦45°	2.88	180%
バスケット吊り	45°＜α≦90°	2.24	140%
バスケット吊り	90°＜α≦120°	1.60	100%

この表から読み取れることは非常に重要です。バスケット吊りで角度が0°の場合は最大3.2tまで使えますが、角度が120°近くになると1.6tにまで低下します。これはストレート吊りと同じ値です。つまりバスケット吊りの「倍吊れる」というメリットが角度次第でゼロになるということです。意外ですね。

2本吊りの張力計算式を示すと次のようになります。

$$T = \frac{W}{2 \times \cos\left(\frac{\alpha}{2}\right)}$$

ここでTはスリング1本にかかる張力、Wは吊り荷の質量、αは2本のスリングの成す開き角度です。角度が90°の場合はcos(45°)≒0.707なので、張力はW÷1.414となりかなり増加します。120°ではcos(60°)=0.5ですから、張力はW÷1.0、つまり1本に荷物の全重量がかかるのと同等になります。

現場での目安として「吊り角度は60°以内」が基本で、複数の製品マニュアルで「120°以上は使用禁止」と明記されています。吊り角度の上限は60°以内に注意すれば大丈夫です。

ベルトスリングの吊り角度別使用荷重表と等級表を実務的に確認したい場合はこちら。
ベルトスリングの使用荷重とJIS等級（モノタロウ ココミテ）

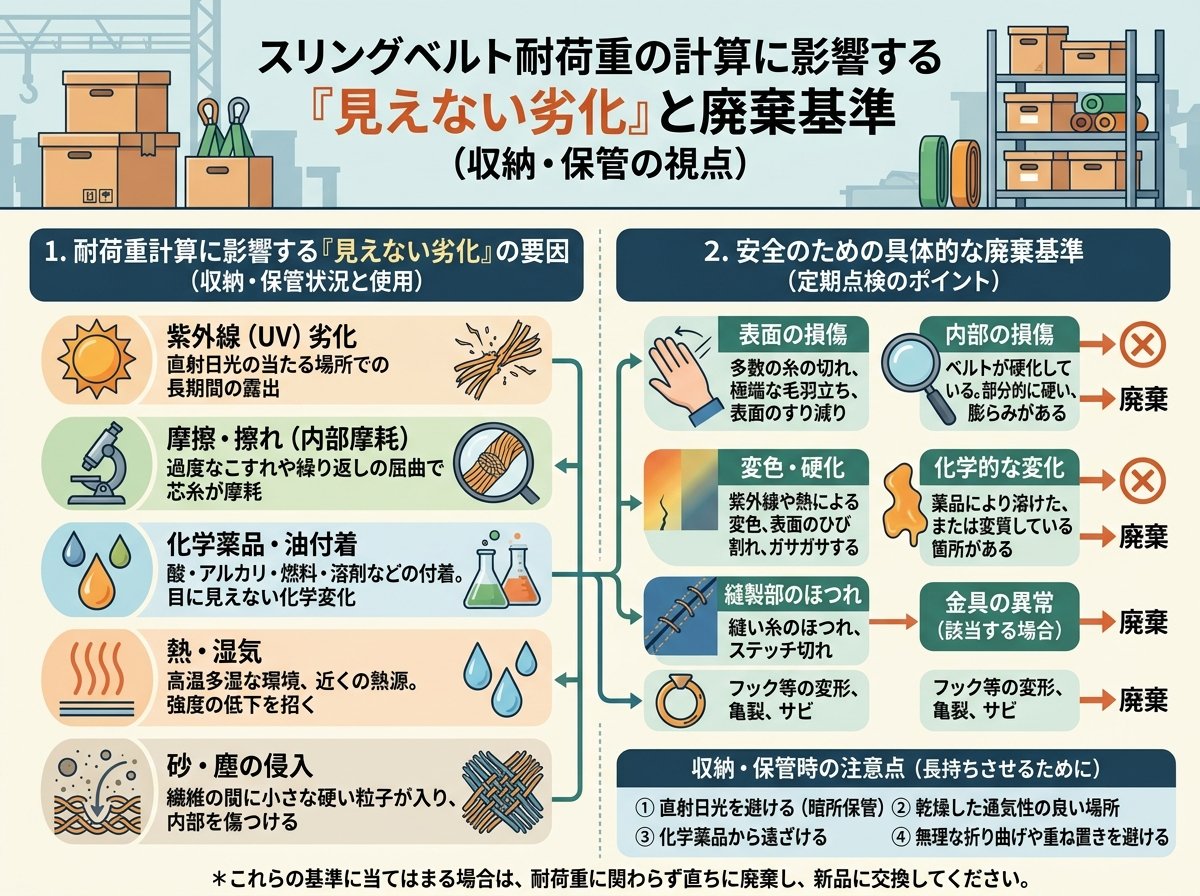

スリングベルト耐荷重の計算に影響する「見えない劣化」と廃棄基準

耐荷重計算が正確にできていても、スリングベルト自体が劣化していれば意味がありません。そこで見落とされがちなのが「外見では分からない劣化」です。これを知っているかどうかで、事故リスクが大きく変わります。

よく知られた廃棄基準として、縫製部のほつれ・カットやほころび・著しい摩耗などが挙げられます。これらは目視でわかります。しかし、実際に問題なのは表面に傷がなくても内部で性能が低下しているケースです。

代表的な「見えない劣化要因」を挙げます。

• ☀️ 紫外線による繊維劣化：屋外での長期保管で繊維が内部から劣化し、表面は正常に見えても引張強度が30〜50%落ちるケースがあります。
• 🧱 コンクリートアルカリの付着：建設現場でコンクリートと接触すると、ナイロン繊維がアルカリで加水分解し、強度が急激に低下します。
• ❄️ 凍結・融解の繰り返し：冬期の外部保管で繊維が吸水→凍結→融解を繰り返すと、内部の繊維が脆化します。
• 🔥 高温環境での使用：50℃〜100℃の環境ではJIS基準で「使用荷重を50%程度に下げる」ことが求められています。100℃以上は使用禁止です。

これらの劣化要因はカタログの耐荷重計算には一切反映されていません。要注意です。

さらに見落とされやすいのが「コーナー部分の応力集中」です。H形鋼や角張った鋼材に直接スリングベルトを掛けると、カタログ上は余裕があっても角の部分に荷重が集中し、繊維が局所的に切断されるリスクが生じます。メーカーはコーナーパッドや当て板の併用を必須としており、これを省くだけで実質的な破断荷重が大幅に低下します。コーナーパッドは必須です。

現場での劣化管理に役立つのが、「使用開始日・使用回数・点検記録」を残す運用です。特に頻繁に使うスリングは回数ベースで交換基準を設けることで、見えない劣化による事故を予防できます。使用開始からの記録管理が条件です。

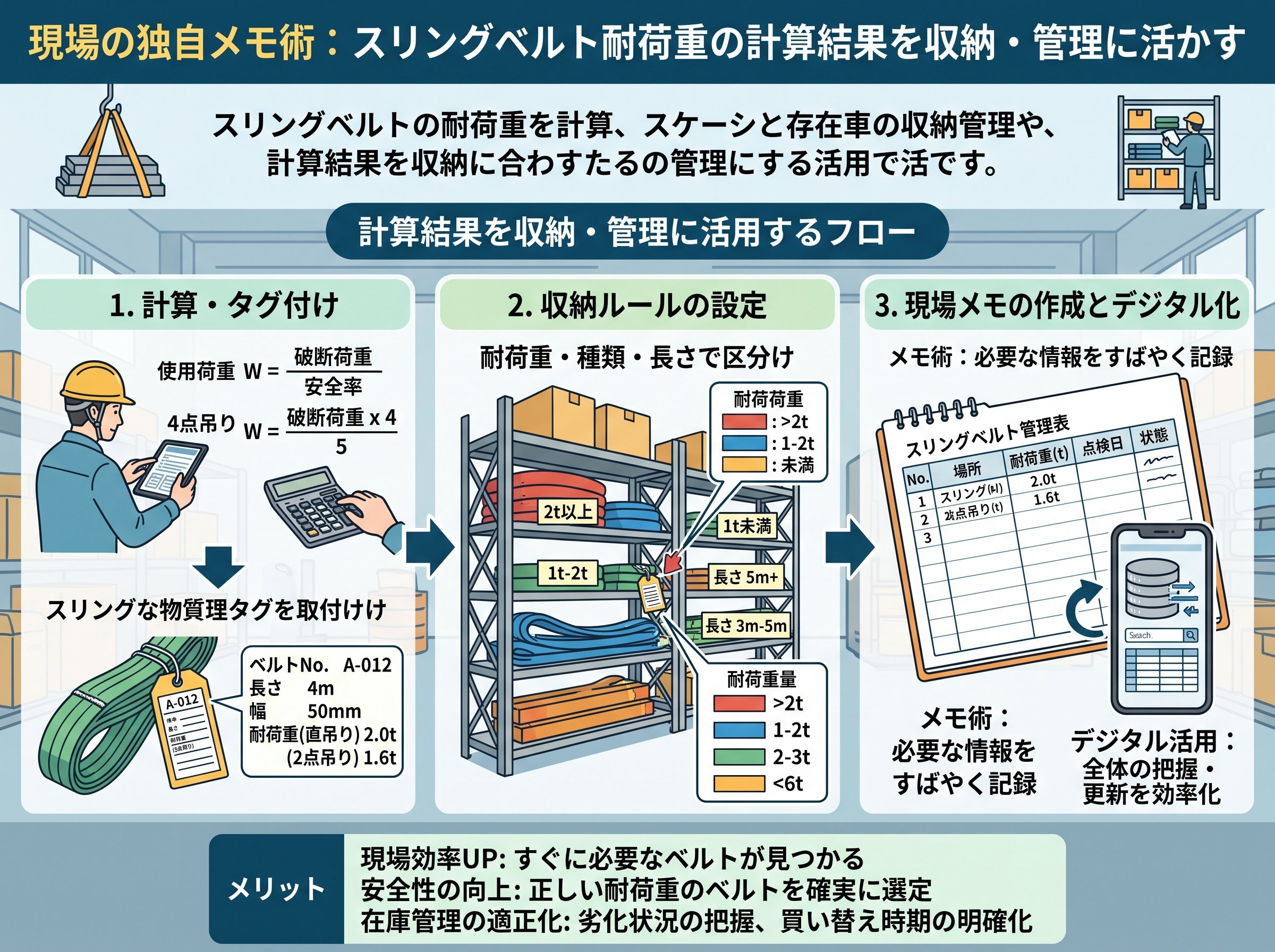

スリングベルト耐荷重の計算結果を収納・管理に活かす現場の独自メモ術

耐荷重計算の理論を理解しても、現場や作業のたびにカタログをめくる余裕はありません。ここでは収納や整理に関心がある方にも活用しやすい、スリングベルトの選定と管理を効率化する実践的なアイデアを紹介します。

まず有効なのが「質量ゾーン別の標準スリングセット表」を作成して、スリング保管場所に貼り付ける方法です。例えば以下のような形にまとめます。

吊り荷の目安	推奨スリング（例）	吊り方・角度上限
〜1t	50mm幅・3等級	ストレート or バスケット60°以内
1〜2t	75mm幅・3等級	バスケット45°以内
2〜3t	100mm幅・4等級	バスケット45°以内
3t超	150mm幅・4等級 or 専門業者に相談	必ず角度計算実施

この表をラミネートしてスリングの収納ラックや工具箱の内側に貼っておくだけで、「感覚で選ぶ」リスクを大幅に減らせます。これは使えそうです。

次に、収納ラック・収納ボックスでのスリング管理にも工夫が効きます。ベルト幅・等級・長さをラベルで明示し、スリングは折りたたんで「使用済み確認タグ」を差し込む形にすると、点検前のものと点検済みのものを視覚的に区別できます。

スマートフォンのメモアプリやスプレッドシートを使って「購入日・使用開始日・点検日・使用環境（屋外/化学薬品/高温）」を記録するシートを作るのも効果的です。こうした日常の記録こそが、見えない劣化への最も現実的な対策になります。

また、JIS規格の使用荷重表やメーカーPDFは、スマートフォンやタブレットのPDFアプリに保存しておくと、現場でも角度係数をすぐに参照できます。「現場でカタログを開く」という行動を1秒でできる環境にしておくだけで、計算を省くという誘惑が生まれにくくなります。記録と即参照の習慣が原則です。

スリングの収納については、直射日光・高温・湿気・薬品を避けた場所を選び、専用ラックやフックに掛けて保管することが推奨されます。地面に直置きや重量物の下敷きは、見えない劣化を加速させるため避けてください。適切な収納場所の条件として、温度10〜25℃・湿度20〜60%・暗所が理想です。正しい収納が耐荷重を守ります。
