バッテリーパックの冷却システムとテスラが変えた常識
テスラのバッテリーパックに液冷システムがあると、冷却水の漏れで車内が浸水するリスクがあります。
収納情報

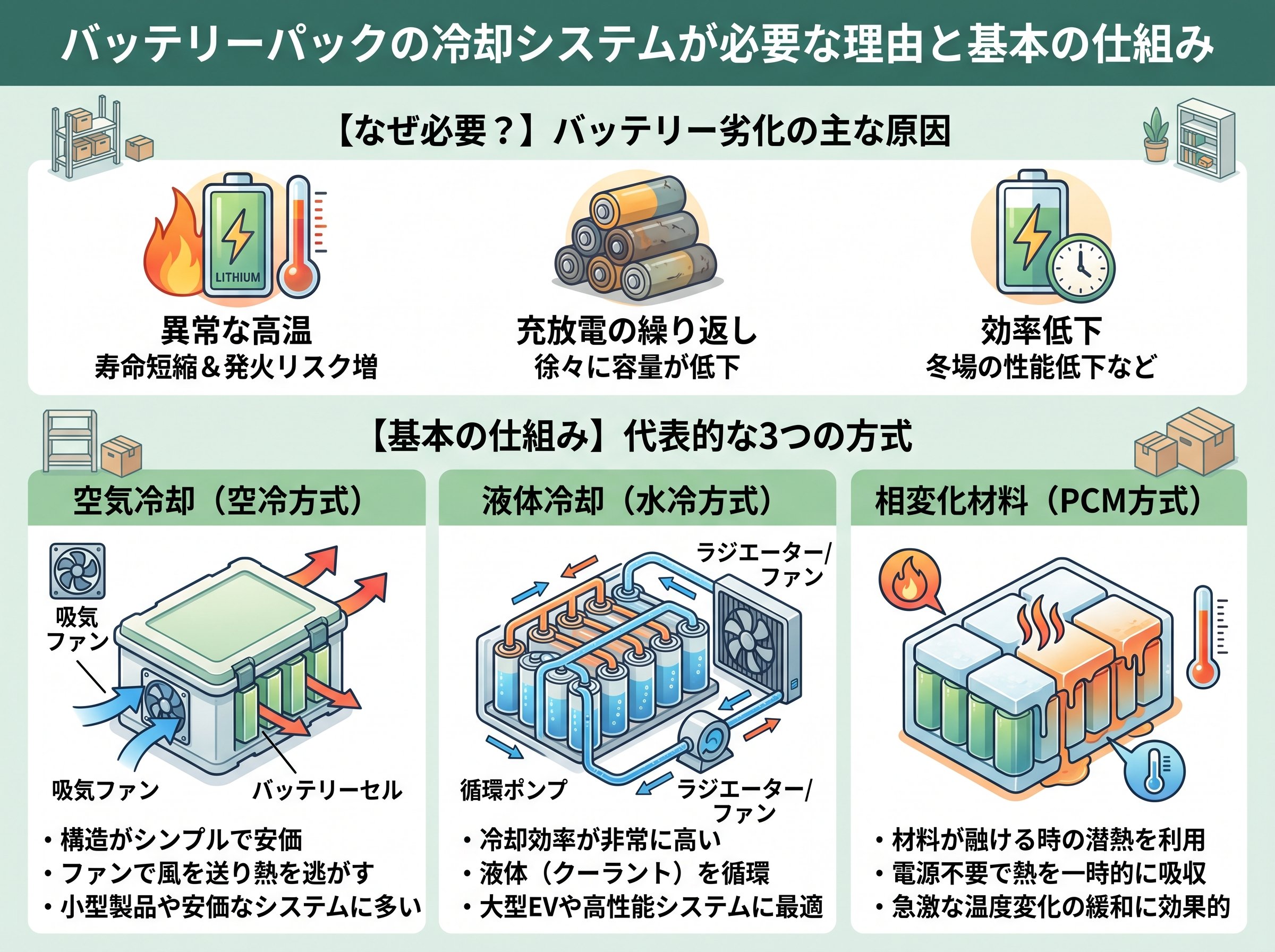

バッテリーパックの冷却システムが必要な理由と基本の仕組み
テスラをはじめとするEVのバッテリーパックは、数千個もの小さなセルを組み合わせて構成されています。このセルに大電流が流れるとき、物理法則「P＝I²R（電力＝電流の2乗×抵抗）」に従って熱が発生します。急速充電や高速走行時には特に発熱が激しく、管理しなければ大きなトラブルを招きます。
温度が問題になる理由は明確です。一般的なNMCセル（ニッケル・マンガン・コバルト系）は、150〜200℃付近で急激な「熱暴走」を起こし始めます。熱暴走が起きると、セパレーターが溶けてガスが発生し、最悪の場合は発火や爆発に至ります。
温度管理の基準として、テスラのバッテリーパックは通常20〜45℃の範囲を保つように設計されています。これはちょうど「真夏の室内」程度の温度帯を維持するイメージです。セル間の温度差も5℃以内に収めることで、特定のセルだけが過負荷になる「ホットスポット」を防いでいます。これが基本です。
また、アレニウスの法則という化学の原則があり、温度が10℃上がるたびにバッテリーの劣化速度は約2倍になるとされています。つまり「少し熱い」だけで寿命が大幅に縮まります。冷却システムはこの問題を解決する、最重要コンポーネントです。
| 冷却方式 | 特徴 | 主な採用例 | 年間劣化率の目安 |
|---|---|---|---|
| 自然空冷 | 通気口のみ・低コスト | 初期型リーフ | 約4.2% |
| 強制空冷（ファン） | ファンで空気を送る | 一部の中型EV | 約3〜4% |
| 液体冷却 | 冷却液を循環・高精度管理 | テスラ全モデル | 約1.8〜2.3% |
| 相変化材料（PCM） | 蓄熱材が熱を吸収・受動的 | ドローン・特殊用途 | 用途依存 |
参考：EVバッテリーの冷却方式と劣化率データの比較（Bonnen Battery）
EVバッテリーパックに冷却システムは必要ですか？ - Bonnen Battery（液冷vs空冷の詳細な比較データ掲載）
テスラの液冷式バッテリーパックの構造と「スーパーボトル」
テスラ・モデル3が日本に上陸したとき、多くの人が驚いたのはそのシンプルで合理的な冷却設計でした。一般的なEVは冷却系統が複数に分かれていますが、テスラは「スーパーボトル（クーラントリザーバー）」という独自部品に全機能を集約しています。
スーパーボトルの中には、リザーブタンク・ウォーターポンプ×2・チラー・切り替えバルブが一体化されています。ちょうど「冷蔵庫とエアコンと給湯器が一台に収まった家電」をイメージするとわかりやすいです。この1つのユニットが、バッテリーの冷却と加熱の両方を担っています。
冷却時には、チラーという部品がエアコンの冷媒ガスを使って冷却水をさらに冷やし、その冷たい水をバッテリーパック全体に循環させます。これにより、外気温が高い夏でもバッテリーを適正温度に保てます。逆に、寒い冬場には切り替えバルブが作動し、ドライブユニット（モーター）で温められた冷却水をバッテリーへ送ります。寒冷地でのバッテリー性能低下を防ぐ、重要な機能です。
この設計が優れているのは、「2系統の温度管理を1系統に統合した」という点にあります。プリウスのようなハイブリッド車では、エンジン冷却系とモーター冷却系が完全に別れているため重量と部品点数が増えます。テスラはEVならではの設計自由度を活かして、バッテリーパックとモーターを同じ冷却ループでまかなっているわけです。これは使えそうですね。
ちなみに、テスラのスーパーボトル本体には社内キャラクター「Mr.スーパーボトル」が描かれているといわれており、エンジニアのユーモアが感じられます。ただし、メンテナンスで取り外す機会は通常ほぼなく、見られる人はほとんどいません。
テスラ モデル3の冷却システム解説 - Seibii（スーパーボトルの構造図と冷却フロー詳細）
テスラの熱管理の革新「オクトバルブ」とは何か
テスラ・モデルYから採用された「オクトバルブ」は、冷却システムの進化において特別な意味を持つ部品です。ラテン語で「8」を意味する「オクト」から命名されたこの部品は、内部に8つの流路を持ちます。2層構造で各層が冷却液を4方向に分配し、合計9本の配管と接続されています。
なぜこれが重要なのでしょうか。これひとつで、バッテリーパックの冷却・加熱、空調、フロントモーター、リヤモーター、インバーターなど、車両全体の熱管理を一元的にコントロールできます。従来は複数のバルブと配管が別々に存在していたものを、1つのコンパクトな部品に集約したわけです。
具体的には10種類以上の「冷却モード」をソフトウェアで自動切替できます。例えば、冬の急速充電前にバッテリーを事前に温めておく「プレコンディショニング」も、このオクトバルブが制御します。バッテリーの温度が最適でないと急速充電の速度が制限されるため、この機能は長距離移動時に大きな実用価値を持ちます。
収納設計という観点で見ると、オクトバルブは複数の独立部品をひとつに圧縮した「スペース節約の発明品」です。EV車両のフロントフード下やフロアにバッテリーパックを効率よく詰め込むためには、各機器の小型化が不可欠です。つまりオクトバルブの意義は、性能向上と省スペース化を両立させた点にあります。
- ❄️ 冷却モード：高速走行・急速充電時に液冷でバッテリーを45℃以下に保つ
- 🔥 加熱モード：氷点下でバッテリーを事前加温し、充電速度を維持する
- ♻️ 廃熱回収モード：モーターの廃熱をバッテリー暖機や車内暖房に再利用する
- 🌬️ 空調連携モード：ヒートポンプと連動し、冷暖房のエネルギー効率を高める
テスラ、熱の司令塔「オクトバルブ」 ソフト時代のハードを問う - 日経クロステック（オクトバルブの詳細な流路構造と分析）
テスラ4680バッテリーパックが実現した収納革命
2020年9月にテスラが発表した次世代バッテリーセル「4680」は、その名前が「直径46mm・高さ80mm」を示すサイズ表記です。従来の21700セル（直径21mm・高さ70mm）と比べると体積で約5倍、容量も約5倍になっています。これは単三電池が突然コーヒー缶ほどの大きさになったようなイメージです。
この大型化の狙いは「パック内のセル個数を減らすこと」にあります。セルの数が減れば、接続端子やモジュール構造が減り、パック全体の構造がシンプルになります。製造コストが下がるだけでなく、内部の「無駄な空間」も減らせます。これが原則です。
さらに画期的なのが「ストラクチャラルパック（構造バッテリーパック）」という設計思想です。これは、バッテリーパック自体を車体の構造部材として使う発想で、4680セルをエポキシ系接着剤で車体フロアに直接固定します。フロア全体がバッテリーの「収納スペース」になるため、別途フレームや収納ケースを作る必要がありません。
この結果、モデルYのフロアは非常に薄く平らに仕上がり、室内空間の広さや低重心化に直接貢献しています。一般的なスケートボードのような形状のバッテリーパックが、まるでカーペットのように車体底面に収まっているわけです。また、充電10%から80%までの時間が従来モデルの約25分から約15分に短縮されるという試算もあり、液冷システムとの組み合わせで急速充電時の熱発生も抑えられています。
テスラのEVバッテリー開発戦略・4680の仕組み - TechnoProducer（特許情報を元にした冷却構造の詳細分析）
バッテリーパック冷却システムがテスラの寿命と維持費に与える影響
冷却方式がバッテリー寿命に与える影響は、数字で見ると驚くほど大きいです。Geotabが1万台以上のEVを対象に調査した実データによると、EVバッテリー全体の年間平均劣化率は約1.8%とされています。しかし冷却方式別に見ると、2015年型の日産リーフ（空冷式）は年間約4.2%劣化、同年型のテスラ・モデルS（液冷式）は約2.3%にとどまりました。
この差が10年間積み重なるとどうなるでしょうか。同じ500kmの航続距離を持つEVで比較してみます。年間2.3%劣化のテスラは10年後でも約79%の容量を維持し、航続距離は約395kmを保てます。対して年間4.2%劣化の空冷式EVでは10年後に約65%前後まで落ち込み、航続距離は約325kmまで縮む計算になります。約70kmの差は、高速道路での1区間分以上の差です。これは痛いですね。
バッテリー交換費用という観点でもこの差は重要です。テスラのバッテリー交換は、モデルやサイズによって異なりますが、一般に数十万円から100万円以上かかります。液冷システムで劣化を抑えて交換サイクルを伸ばすことが、長期的なコスト管理の核心になります。
また、テスラの冷却水（LLC）はEU規格の「G-48」規格品が指定されており、交換サイクルは4年ごとまたは8万kmの早い方です。定期的な冷却水の管理もバッテリー寿命を左右する要因です。冷却システムを「見えない保険」として適切にメンテナンスすることが、長期利用のコツです。
- 🧊 バッテリー最適温度は20〜45℃：この範囲を外れると劣化が加速する
- 📉 液冷式の年間劣化率は約2.3%：空冷式（約4.2%）の約半分程度に抑えられる
- 🔧 冷却水交換は4年または8万kmごと：定期メンテナンスでシステムを維持する
- 💰 バッテリー交換費用は数十万〜100万円超：劣化を抑えることが長期節約につながる
テスラ車両の公式バッテリー健全性チェックは、タッチスクリーンの「コントロール」→「サービス」→「バッテリー健全性」から確認できます。定期的に数値を記録しておくと、自分の使い方が劣化に与えている影響を把握しやすくなります。
