apを小さくするほど工具が長持ちするとは限りません。むしろ切り込みが浅すぎると工具を余計に摩耗させ、1工具あたりのコストが2倍以上に跳ね上がることがあります。
フライス加工の切削条件を語るとき、「切り込み量」という言葉が頻繁に登場します。ただし、フライス加工には切り込みを表すパラメータが2種類あり、混同されがちです。それが「ap(軸方向切り込み深さ)」と「ae(径方向切り込み幅)」です。

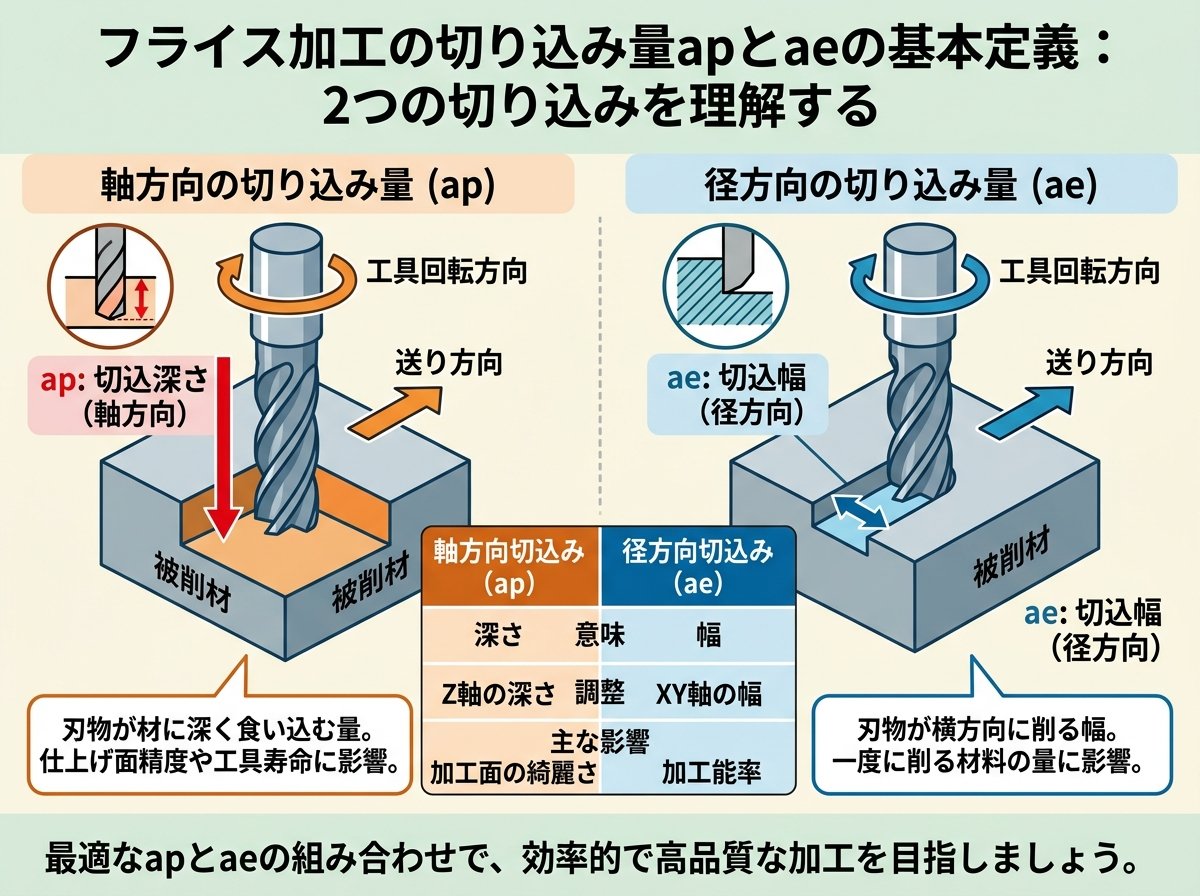

まず ap(アキシャルカット、Depth of Cut) は、工具の軸に沿った方向の切り込み深さです。エンドミルが被削材にどれだけ深く潜り込むか、縦方向の寸法に相当します。わかりやすいイメージで言うと、ナイフがキャベツに刺さる深さ方向です。一方 ae(ラジアルカット、Radial Engagement) は、工具の径方向における切り込み幅で、工具とワークが横方向にどれだけ接触しているかを示します。同じナイフのイメージで言えば、刃の横幅方向の接触量です。
この2つのパラメータは独立して動かせるため、組み合わせの設定が加工結果を大きく変えます。apが切りくずの「高さ」を決め、aeが切りくずの「幅」を決めると理解すれば覚えやすいです。つまりapとaeがセットで切りくずの断面積を規定するということですね。
| パラメータ | 方向 | 影響する要素 | イメージ |
|---|---|---|---|
| ap(軸方向切り込み) | 工具の軸に沿った深さ方向 | 切削抵抗・振動・工具たわみ | エンドミルが何mm潜るか(縦) |
| ae(径方向切り込み) | 工具の径に沿った幅方向 | 切り取り厚さ・工具摩耗・仕上げ面 | エンドミルが何mm横切るか(横) |
大切なのは、apとaeは互いに影響し合う点です。たとえばaeを工具径の50%以上に設定するフル溝加工では、切削抵抗が大きくなるためapを低く抑える必要があります。逆にaeを工具径の10%程度に絞った側面加工では、apを大きく取っても工具への負荷は比較的軽くなります。ap・aeのバランスが基本です。
切り込み量の設定はカタログに数値が記載されていますが、それはあくまでも「推奨値」です。実際の加工では機械の剛性・工具突き出し量・被削材の材質によって、推奨値から大幅に外れる最適点が存在します。このことを知らずにカタログ値をそのまま使い続けると、工具を無駄に消耗させたり、品質トラブルを繰り返したりすることになりかねません。
参考として、ミスミが公開している切削条件の算出ガイドラインでは、スクエアエンドミル径5mmの側面加工の場合、apは刃径の1.5倍(7.5mm以下)、aeは刃径の0.1倍(0.5mm以下)を基準値として示しています。数字に対してピンとこない方向けに置き換えると、ap 7.5mmとは爪楊枝の長さの約半分程度、ae 0.5mmとは髪の毛の太さ約5本分に相当します。具体的な計算方法の参考として、以下のリンクも役立ちます。
エンドミル加工の切削条件算出に関するミスミの技術情報(apとaeの係数の読み取り方を解説)
https://jp.misumi-ec.com/tech-info/categories/machine_processing/mp01/j0067.html
切り込み量の設定を誤ると、現場では具体的にどのような問題が起きるのでしょうか。この問いに答えるためには、apとaeが工具に与える「力」と「熱」の影響を理解する必要があります。
まずapを過大に設定した場合、工具の刃長全体に過大な軸方向負荷がかかります。工具のたわみが生じ、びびり振動の原因となります。特に工具の突き出し長さ(L/D比)が5倍を超えるような細い工具では、apが2mm程度でも折損リスクが跳ね上がります。これは0.5mmのシャープペンシルの芯を押しつけるようなもので、少しの横方向の力でもすぐに折れるイメージです。
次にaeを過大に設定した場合、切り取り厚さ(hmax)が増加し、刃先に局所的な高衝撃荷重が集中します。チッピング(微小欠け)が発生しやすくなり、最終的には欠損につながります。スロット加工(フル溝加工、ae=工具径100%)では切削抵抗が特に大きく、同じ工具でもae=50%の側面加工と比べて工具寿命が大幅に短くなります。これは重大なコスト損失です。
一方でapやaeが小さすぎる場合も問題があります。逃げ面が加工面を「こする」摩耗(こすり摩耗)が発生し、工具先端が必要以上に消耗します。また、切りくずが適切に生成されず、構成刃先(BUE)が形成されて加工面に傷が付くことがあります。あまり知られていない事実として、切り込みが浅すぎると工具寿命が縮まるケースがあるということです。
工具費の実態として、切削速度を20%上げると工具寿命が約1/2に、50%上げると約1/5にまで低下するというデータがあります(三菱マテリアル技術資料より)。切り込み量も同様に、適正範囲を外れると工具寿命を大きく左右します。工具1本が数千円から数万円するケースもある切削工具において、設定ミスが積み重なると月間の工具費が数十万円規模に膨らむことも珍しくありません。痛いですね。
旋削・フライス加工での切削条件と工具寿命の相関データ(三菱マテリアル 公式技術資料)
https://www.mmc-carbide.com/jp/technical_information/tec_turning_tools/technical/tec_turning_effects
切り込み量の最適化戦略は、加工目的によって根本的に異なります。大きく「荒加工」と「仕上げ加工」に分けて考えるのが基本です。
荒加工における戦略は、いかに短時間で多くの材料を除去するかに焦点が当たります。材料除去率(MRR)は次の式で計算されます。
$$MRR(cm^3/min) = \frac{ae \times ap \times V_f}{1000}$$
この式を見ると、apとaeと送り速度(Vf)の積に比例していることがわかります。荒加工ではこのMRRを最大化することが目標です。一般的な目安として、荒加工のapは工具径の25〜50%、aeも工具径の50%程度が基準値とされています。ただし、同時にapとaeを両方大きく設定すると工具への負荷が一気に増大します。そのため実践的な荒加工の戦略は「ap大きく・ae小さく」の組み合わせが近年の主流です。これは高効率加工(HEM)と呼ばれるアプローチで、aeを工具径の10〜15%程度に絞る一方でapを工具径の1〜2倍程度まで大きく取り、切れ刃の長い範囲を使って熱負荷を分散させます。工具先端への熱集中を防ぎ、工具寿命を大幅に延ばしながら高いMRRを維持できる戦略ですね。
仕上げ加工における戦略は一転して品質最優先です。仕上げ加工のapは通常0.05〜0.2mmと非常に小さく設定します。これは人間の毛髪の太さ(約0.08mm)と同程度の精度感覚です。一方のaeは工具径に対してある程度の幅を確保し、工具のたわみによる表面粗さの悪化を防ぎます。仕上げ工程でaeを極端に絞りすぎると、工具が被削材を「切る」のではなく「こする」状態になり、表面品位が逆に悪化するため注意が必要です。
| 加工区分 | ap目安 | ae目安 | 優先事項 |
|---|---|---|---|
| 荒加工(スタンダード) | 工具径の25〜50% | 工具径の50%前後 | MRR(材料除去率)最大化 |
| 荒加工(HEM) | 工具径の100〜200% | 工具径の10〜15% | 工具寿命と高MRRの両立 |
| 中仕上げ | 0.2〜0.5mm | 工具径の30〜50% | バランス型(効率と品質) |
| 仕上げ加工 | 0.05〜0.2mm | 工具径の50〜70% | 表面品位・寸法精度の確保 |
なお、ボールエンドミルの場合は「12の法則」という経験則が役立ちます。ap=D/2(工具径の半分)のときaeはD/6以下、ap=D/3ならaeはD/4以下というように、apとaeの積が常に一定の関係になるよう調整するものです(イスカル技術FAQより)。複雑な3次元形状の仕上げ加工を行う場面でこれが条件です。
タンガロイが提供する無料計算ツール「Machining power」では、ae/DCの比率を入力することで切り取り厚さ(hmax)を自動で計算できます。ae/DC=10%と100%では切り取り厚さが大きく変わり、刃当たり送りの余裕も変化します。条件設定に迷った際はこのようなツールを活用するのが手軽です。
フライス加工の送り条件設定とae/DC比率の関係(タンガロイ 技術記事)
https://tungaloy.com/jp/technical-knowledge/milling-tool_selection3/
切り込み量は工具カタログに書かれた推奨値だけで決まるわけではありません。実際の加工現場では、以下の5つの要因が使用可能なapとaeの上限値を直接的に制限します。設定前にこれらをチェックするのが適切な判断の第一歩です。
① 工具の突き出し長さ(L/D比) は、最も重要な制約要因です。突き出し長さと工具径の比(L/D)が3以下であれば高い剛性を持ち、推奨値のapを活用できます。しかしL/D>5になると工具先端の剛性が指数関数的に低下します。この状態でapを大きく取ると、工具がたわんでびびり振動が発生し、加工面にビビリ模様が残り、寸法精度が大幅に悪化します。ロングネック工具や深彫り加工では、apをカタログ値の50〜70%程度に抑えることが現場では一般的です。
② 機械の剛性と主軸出力 も上限を決める重要な要因です。切り込み量が大きいほど切削抵抗が増し、主軸に必要なトルクが増大します。主軸出力(kW)の制限を超えると主軸の回転数が落ち込み、加工精度が乱れます。加工動力の計算式は以下の通りです。
$$PckW = \frac{ae \times ap \times V_f \times kc}{60 \times 10^6}$$
ここでkc(比切削抵抗)は被削材によって大きく異なり、ステンレス鋼は炭素鋼の約1.5〜2倍になります。機械の定格出力と照らし合わせた計算が条件です。
③ 被削材の硬さと材質 は、apとaeの直接的な制約です。チタン合金やステンレス鋼などの難削材では、切削抵抗が一般鋼の2倍以上になるため、推奨値の60〜70%程度からスタートするのが安全です。逆にアルミ合金は加工しやすく、apとaeを比較的大きく設定できます。これは使えそうです。
④ クーラントの供給方法 も切り込み量に影響します。スルースピンドルクーラント(TSC)を使用する場合、切削点に直接冷却液が供給されるため、外部フラッド冷却より大きなapをサポートできます。ドライ加工(切削油なし)では切削熱が逃げにくいため、apをウェット加工時の70〜80%程度に下げる調整が必要になります。
⑤ ワークのクランプ状態 は見落とされがちな要因です。バイスや治具の固定が甘いと、切削力によってワーク自体が微細に動き、振動が工具に伝わります。薄肉ワークや複雑形状の部品では、剛性の高いワーク固定方法を確保してからapとaeを決定することが、不良品発生を防ぐために重要です。
切削加工における切削速度・送り速度・切り込み量の最適化手法(北東技研工業 技術コラム)
https://hokutohgiken.co.jp/%E5%88%87%E5%89%8A%E9%80%9F%E5%BA%A6%E3%83%BB%E9%80%81%E3%82%8A%E9%80%9F%E5%BA%A6%E3%83%BB%E5%88%87%E8%BE%BC%E3%81%BF%E9%87%8F%E3%81%AE%E6%9C%80%E9%81%A9%E5%8C%96%E6%89%8B%E6%B3%95/
切り込み量apとaeが適切かどうかを確認する方法として、多くの教科書では計算式を使うことが推奨されています。しかし実際の現場では、排出された「切りくず」を観察するだけで設定の良否が即座に判断できます。これは計算ツールを使わずとも毎回の加工でできる手軽な診断法であり、熟練工が長年使ってきた知恵です。
銀色・薄い金色でコンマ型(「,」や「9」の字)にカールした切りくずが出ているときは、apとaeのバランスが取れているサインです。適度な熱で切削され、切りくずの排出もスムーズな状態を意味します。
青色や紫色に変色した切りくずが出ているときは、切削熱が過大であることを示しています。apかaeを下げる、または切削速度(回転数)を落とすことを検討してください。変色の原因が切り込み量なのか切削速度なのかを切り分けるために、条件変更は一度に一つだけ行うのが原則です。
粉状の切りくずが出ているときは、apもしくはaeが小さすぎる可能性があります。工具が「切る」のではなく「こすっている」状態で、こすり摩耗と構成刃先を引き起こしやすくなっています。特に鋳鉄加工では粉状になりやすいため被削材の性質との見極めが必要ですが、鋼材で粉状になる場合は切り込み量の増量を検討する価値があります。
長いリボン状に連なって工具やワークに絡みつく切りくずは、排出性の低下を意味します。apが大きすぎてチップポケットに切りくずが詰まっている可能性があります。この状態を放置すると切りくずの再切削が起き、工具の刃先が瞬時に損傷するリスクがあります。クーラント圧の確認と、必要であればapを下げることが有効です。
このように切りくずは「加工状態の証言者」として機能します。計算だけに頼るのではなく、排出される切りくずを毎回確認する習慣を持つことが、安定した加工につながります。意外ですね。
加工ごとに切りくずの観察記録をメモしておくと、問題発生時のトラブルシューティングが格段に速くなります。現場管理の観点から、切りくずの色・形・量を簡単に記録するシート(A4サイズのチェックシート)を工作機械の近くに置いておくと実用的です。記録の習慣だけで工具費の削減につながった例も少なくありません。
