カム式自動旋盤とは何か、仕組みと特徴を徹底解説

カム式自動旋盤を導入すると、設備投資ゼロでも月100万円以上のコスト削減に成功した工場が実在します。

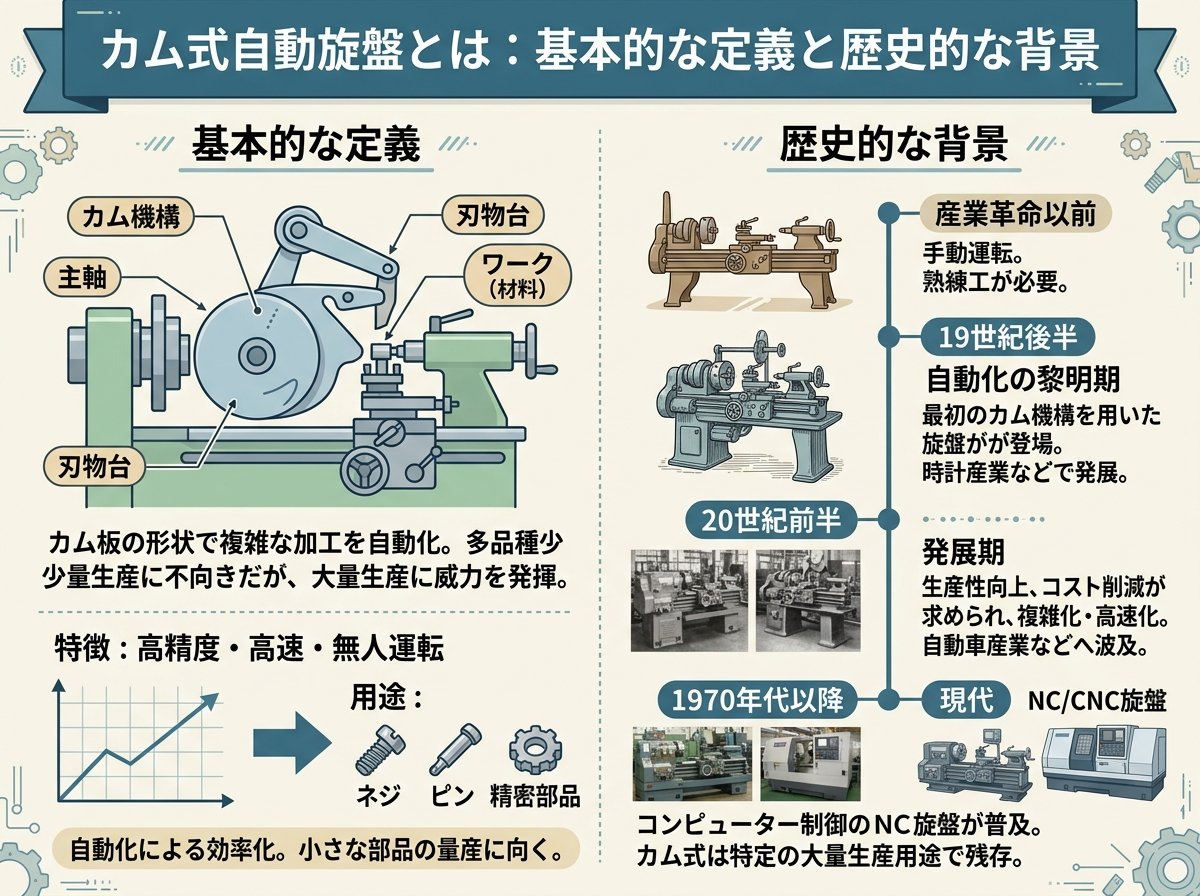

カム式自動旋盤とは：基本的な定義と歴史的な背景

カム式自動旋盤とは、「カム（Cam）」と呼ばれる特殊な形状の回転板を使って、工具の送り動作を機械的に自動制御する旋盤のことです。旋盤というのは金属の棒材を高速回転させながら、刃物を当てて削り出す工作機械の総称で、ねじやピン、軸などの円形部品を大量に製造するために使われます。

カム式自動旋盤の歴史は古く、19世紀後半のスイスで時計部品の大量生産ニーズに応えるために開発されたのが起源とされています。当時の時計産業では直径1mm以下の極小ねじを毎日何万本も作る必要があり、人の手では到底まかないきれませんでした。その課題を解決したのが、カムの輪郭形状によって工具の動きを自動化する仕組みだったのです。

「スイス型自動旋盤」という呼称もよく耳にしますが、これはカム式自動旋盤の一形態です。スイスで生まれた経緯から、精密小径加工の代名詞として今も世界中で通用する名称となっています。つまりカム式＝精密加工の代名詞です。

日本には20世紀初頭に技術が伝わり、時計・カメラ・自動車部品の高度成長期をカム式自動旋盤が底支えしてきました。現在の国内メーカーとしてはシチズン精機（現シチズンマシナリー）、スター精密、ツガミなどが世界トップクラスの製品を供給しており、「メイド・イン・ジャパン」の精密部品の多くがこれらの機械で生み出されています。

カム式自動旋盤の仕組み：カムが「プログラム」になる原理

カム式自動旋盤の最大の特徴は、「カム」という金属の円板そのものが工具の動き方（プログラム）を担う点にあります。カムの外周には山や谷のような輪郭（カムプロフィール）が刻まれており、このカムが1回転するたびに、工具が設計された軌跡のとおりに前後・左右に動きます。

仕組みをもう少し具体的に説明しましょう。旋盤主軸（ワークを回す軸）と連動してカム軸が回転すると、カムの輪郭面に当たる「フォロワー」という部品が押し引きされます。このフォロワーの動きがリンク機構やレバーを通じて刃物台に伝わり、工具が所定の経路で切り込んでいくという流れです。

一製品に必要な加工ステップ（外径削り・溝入れ・突っ切り・穴あけなど）の数だけカムが用意され、複数のカムを並列に動かすことで複合加工を同時並行に行えます。これは人間にたとえると、両手と両足を同時に異なる動作で動かし続けるようなもので、機械的なマルチタスクといえます。

カムの材料には一般的に鋼材が使われ、加工精度はプロフィールの研削精度に依存します。高精度のカムを製作すれば、繰り返し精度が±0.002mm（ミリメートル）レベル、すなわち髪の毛の直径（約0.07mm）の約35分の1という超精密加工を安定して量産できます。結論は「カムの形状＝製品の精度」です。

カム式自動旋盤の種類：固定主軸型と移動主軸型（スイス型）の違い

カム式自動旋盤には大きく分けて「固定主軸型」と「移動主軸型（スイス型）」の2種類があります。この違いを理解すると、どちらが自社の製品に向いているかが見えてきます。

固定主軸型は主軸（ワークを保持する部分）が軸方向に動かず、工具側が前後・上下に動いて加工します。太くて短い部品の加工に適しており、直径3mm〜32mm程度の素材を扱う場合に多く採用されます。構造がシンプルで剛性が高いため、切削力の大きい荒加工にも対応しやすいのが強みです。

一方の移動主軸型（スイス型）は、主軸自体がZ軸方向（材料の長さ方向）に動きながら加工を進めます。材料はガイドブッシュ（素材を支える筒状の軸受け）のすぐ手前で切削されるため、長細い材料でも振れを最小限に抑えられます。これにより直径0.5mm〜直径20mm程度の細長い部品において、ほかの方式を大きく上回る精度が出せます。

現在の医療用ねじ（骨接合スクリューなど）や時計の脱進機部品、電子コネクタのコンタクトピンなど、「細くて長くて高精度」な部品はほぼ移動主軸型のカム式で作られています。意外ですね。これらの製品を意識的に選んでいる消費者はほぼゼロですが、その品質は確実にカム式旋盤の精度に支えられているわけです。

選定のポイントとしては、加工する部品の直径・L/D比（長さ÷直径）・必要精度の3点を先に整理することが推奨されます。L/D比が4を超えるような細長い部品なら、移動主軸型（スイス型）一択と覚えておけばOKです。

カム式自動旋盤とNC自動旋盤の違い：大量生産コストで逆転する理由

「今どきNCじゃないの？」という声をよく聞きます。確かにNC（数値制御）自動旋盤は段取り替えが速く、少量多品種に強いことで製造業全体に普及しています。しかしカム式が今も選ばれる現場があるのには、明確な経済合理性があります。

最大の違いはサイクルタイム（1個あたりの加工時間）です。NC旋盤では各工具の動作を順番に処理するのが基本ですが、カム式では複数のカムが同時並行で動くため、1サイクルあたり0.5〜3秒という超高速加工が可能なケースがあります。NC旋盤の同等加工と比べて生産速度が2〜5倍速いというデータも業界内では珍しくありません。

コスト面でも差が出ます。カム式はモーターやサーボ系の電装品が少なく、消費電力がNC旋盤の半分以下になるケースがあります。また主要な消耗品はカム・工具・ガイドブッシュに限定されるため、保守コストも予測しやすいという特長があります。これは使えそうです。

一方でデメリットも明確です。品種切り替えのたびにカムを新製・交換する必要があり、1セット分のカム製作費は数万円〜数十万円かかります。段取り時間も数時間〜1日に及ぶことがあるため、月産10万個以上の超大量生産でなければ、初期コストの回収に時間がかかります。つまり「量が多いほどカム式が有利」が原則です。

製造業の調達担当者や生産技術エンジニアが新規設備を検討する際には、月産数量・品種数・ロットサイズの3指標を機械選定の判断軸にすることで、カム式かNC式かの最適解が絞り込みやすくなります。

参考：スター精密株式会社 製品ページ（スイス型自動旋盤の製品ラインアップと技術情報）
https://www.star-micronics.co.jp/products/machine/

カム式自動旋盤が現代の製造現場で選ばれ続ける独自の理由

デジタル化・IoT化が加速する現代の製造現場において、なぜアナログとも言えるカム式自動旋盤が今も現役で稼働し続けているのでしょうか？ここには、スペック表には載らない現場目線の理由があります。

第一に挙げられるのは「振動・ノイズ耐性の高さ」です。カム式はサーボモーターやエンコーダーのような電子部品への依存度が低いため、切削油や金属粉が飛び交う過酷な環境での長期稼働に向いています。実際に国内の工場では、製造から30年以上経過したカム式自動旋盤が現役稼働しているケースが珍しくありません。設備の減価償却が終わった後も使い続けられる点は、中小製造業にとって無視できないコストメリットです。

第二に、「職人的なカム設計ノウハウが競合参入障壁になる」という点が挙げられます。カムプロフィールの設計には材料特性・切削条件・工具形状を複合的に読み解く経験値が必要で、熟練者が設計したカムは加工精度と生産性の両立において機械学習アルゴリズムでも簡単には再現できません。これはそのまま自社の技術資産になるということです。

第三の理由として、サブミクロン領域の繰り返し精度があります。NC旋盤は温度変化・熱変位・プログラムのリアルタイム補正など多くの変数を管理する必要がありますが、カム式は機構がシンプルな分、熱変位の影響を受けにくい構造設計が可能です。精密医療機器や航空宇宙部品のサプライヤーがカム式を手放さない最大の理由がここにあります。

こうした特性から、カム式自動旋盤は単なる「古い技術」ではなく、「特定条件下では最強の選択肢」として再評価される流れも出てきています。製造DXの文脈でも、カム式のデータ取得・状態監視にIoTセンサーを組み合わせる「ハイブリッド運用」の研究が国内外の大学・研究機関で進んでいます。
