焼入れ温度を上げるほど硬くなると思っていると、SKS3で大きな損をします。

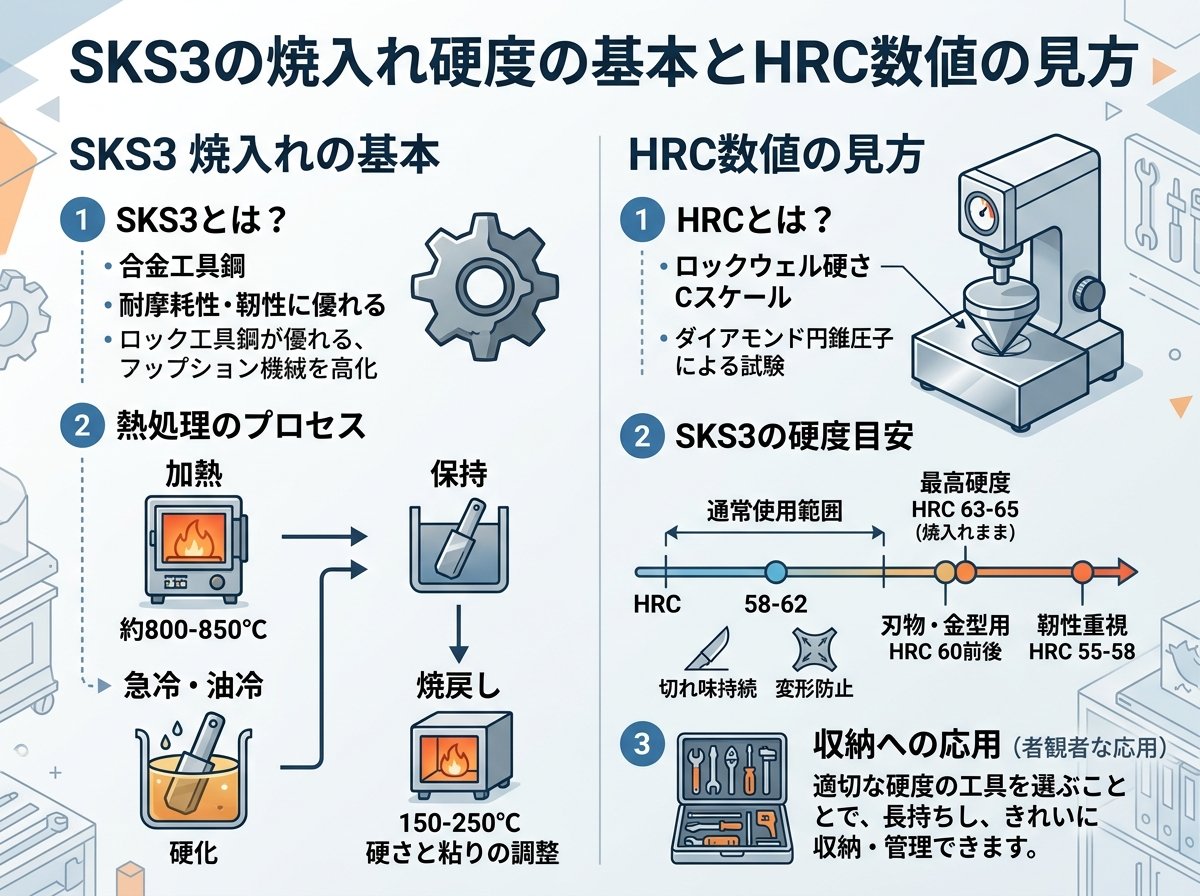

SKS3の焼入れ硬度の基本とHRC数値の見方

SKS3（合金工具鋼鋼材）は、JIS G 4404で規定される冷間ダイス鋼です。炭素工具鋼（SK材）にクロム（Cr）やマンガン（Mn）、タングステン（W）などの合金元素を添加して焼入れ性を向上させた素材で、主にプレス金型・治具・ゲージなど精密な加工部品に使われています。

SKS3の焼入れ後の硬度は、JIS規定でHRC60以上とされています。具体的には、830℃で油冷焼入れ後に180℃で焼戻しを行った場合、ビッカース硬さに換算して697HV程度の値が標準的に得られます。これはロックウェル硬さで言えばHRC60〜62程度にあたり、一般的な工具鋼として十分に実用的な硬さです。

ここで意外なのが「HRC」という単位の感覚です。たとえばHRC60という数値は、鉄道のレール用鋼（HRC30前後）の約2倍の硬さに相当します。爪で傷がつくかどうかの目安がHRC40程度ですから、SKS3の焼入れ後はそれをはるかに上回り、一般的な金属切削工具でほぼ加工不可能な領域の硬さです。これが重要です。

焼入れ前の焼なまし状態のSKS3の硬度は217HB以下（ロックウェル換算で約87HRB）。これは比較的柔らかく、通常の切削加工が可能な状態です。つまり、焼入れ前後で「柔らかく加工しやすい」から「工具鋼としての高硬度」へと劇的に性質が変化するわけです。

SKS3の焼入れ硬度が正しく出ているかどうかは、ロックウェル硬度計・ビッカース硬度計で計測するのが基本です。現場での簡易確認には、やすりが全く引っかからなければHRC58以上の目安になります。硬度確認は必須です。

参考リンク：SKS3の焼入れ・焼戻し硬さや化学成分、熱処理条件の詳細を確認できる工具鋼テクニカルデータ（新潟県工業技術総合研究所の実験報告）
合金工具鋼 SKS3 の硬さと金属組織（新潟県工業技術総合研究所）

SKS3の焼入れ温度が高すぎると硬度が下がる理由

SKS3の焼入れは「高温にすれば硬くなる」わけではありません。これは知らない人が多いポイントです。

新潟県工業技術総合研究所の実験データによれば、SKS3の焼入れ温度は800℃と830℃で最高硬度62HRCが得られます。ところが860℃・890℃・920℃と温度を上げていくと、むしろ焼戻し後の硬度は低下していくことが確認されています。

なぜこのような逆転現象が起きるのでしょうか？　焼入れ温度が高くなりすぎると、鋼中の炭化物（セメンタイト）が基地組織に大量に固溶します。これにより、冷却後に「残留オーステナイト」と呼ばれる軟質の組織が多量に生成されてしまうためです。残留オーステナイトはマルテンサイトに比べて著しく柔らかいため、高温で焼入れしたほうが逆に硬度が下がるというわけです。

つまり正しい焼入れ温度の管理が命です。SKS3の標準焼入れ温度は800〜850℃で、メーカーのテクニカルデータでは「肉厚の大きいものには上限温度を、薄いものや焼割れ・歪みを少なくするには下限温度を選ぶ」と明記されています。闇雲に高温にするのは逆効果なのです。

残留オーステナイトが増えると、硬度の低下だけでなく「経年寸法変化」「研削割れのリスク増大」「磁石への吸着力低下」なども起こります。精密ゲージや金型部品ではこれが致命的な品質問題につながります。

焼入れ温度の管理には熱電対付きの温度制御炉が不可欠で、家庭用のバーナーによる焼入れはSKS3には不向きです。温度精度が命と覚えておきましょう。

参考リンク：焼入れ温度と残留オーステナイトの関係、硬度低下のメカニズムを詳しく解説
焼入れ・焼戻しにともなう硬さの推移（MonotaRO技術情報）

SKS3の焼戻し温度と硬度の関係・低温焼戻し脆性に注意

焼入れで高硬度を出したあと、そのままでは鋼は非常に脆い状態にあります。そのため必ず「焼戻し」を行う必要があります。これがSKS3の熱処理で最も見落とされやすい工程です。

SKS3の標準焼戻し温度は150〜200℃（空冷）で、この範囲で行うとHRC60以上の硬度を維持できます。下のテクニカルデータに基づく目安を整理すると次のとおりです。

焼戻し温度	焼戻し後硬度（HRC目安）	特徴
150℃前後	62前後	最高硬度を重視する場合
180〜200℃	60〜62	JIS規定の標準条件・バランス重視
250〜400℃	55〜58程度	⚠️ 低温焼戻し脆性域・推奨外
400℃超	50以下に低下	靭性向上するが硬度が大幅に低下

注目すべきは、250〜400℃の焼戻し温度域です。この温度帯は「低温焼戻し脆性」と呼ばれる現象が発生しやすく、SKS3に限らず低合金工具鋼ではこの温度域での焼戻しは推奨されていません。硬度を少し落としたい場合でも、この温度域は避けるべきです。

硬度を落として粘りを出したい場合には、400℃以上の焼戻しで靭性（衝撃値）を高める方法が推奨されます。ただしこの場合は硬度がHRC50前後まで下がるため、用途によっては別材種の選定も検討が必要です。

焼戻し後は空冷するのが基本ですが、焼入れ直後のワークはすぐに常温まで冷まさず、約250℃の炉に入れてから焼戻しを開始するのが正しい手順です。急激な温度変化による割れを防ぐためで、この手順が正しい硬度を得る条件です。

SKS3の焼入れ深さと形状・肉厚による硬度差

SKS3の焼入れ硬度を語る上で見落とされがちなのが「焼入れ深さ（焼入り性）」の問題です。表面がHRC62でも、内部まで均一に焼きが入っているかは断面径によって大きく異なります。

メーカーのテクニカルデータによれば、840℃油焼入れ時の焼入れ深さ曲線から以下の傾向が読み取れます。

• 直径25mm丸棒：表面から中心部までほぼ均一にHRC60以上の硬度が確保できる
• 直径50mm丸棒：中心部でHRC55前後に低下する傾向がある
• 直径75mm丸棒：中心部でHRC45〜50程度まで低下し、硬化が不均一になりやすい

直径75mmはおおよそ一般的な男性の握り拳ほどの太さです。これより大きい断面の材料では、SKS3単体の焼入れ性では中心まで均一に硬度を出すことが難しくなります。これは大きなデメリットです。

このような大断面部品ではSKD11のような高合金鋼のほうが深焼き性（ハーデナビリティ）が優れており、安定した硬度分布を得られます。一方で断面が30mm以下の薄板や小物部品では、SKS3の焼入れ性で十分に対応できます。

また、形状的に肉厚差が著しい部品（例えば穴が多くあいた板や段差の大きい形状）では、部位によって冷却速度が変わり、硬度のばらつきが生じます。このような部品には「マルクエンチ（マルテンパー）」と呼ばれる特殊な冷却方法が有効で、均一な硬度と歪みの最小化を同時に達成できます。

熱処理の設計段階から「どの断面径・形状か」を確認して材種と熱処理方法を選ぶことが、品質コストを最小化する鍵です。断面径が条件です。

参考リンク：SKS3の焼入れ深さ曲線・焼戻し硬さ曲線・熱処理変寸データが掲載された詳細なテクニカルデータ
F-SKS3 テクニカルデータ（大同特殊鋼）

SKS3とSKD11・SK3の焼入れ硬度比較と使い分け

SKS3を選ぶ際には、他の工具鋼との違いを正しく把握しておくことが大切です。似た用途で使われるSK3・SKD11・SKHとの硬度・特性の違いを整理します。

材種	焼入れ後硬度	焼入れ方法	耐熱温度の目安	主な特徴
SK3（SK105）	HRC58〜62	水冷（油冷も可）	〜150℃程度	安価・変形しやすい
SKS3	HRC60〜62	油冷	〜200℃程度	変形少・コスト中程度
SKD11	HRC58〜62	油冷・空冷	〜300℃程度	高耐摩耗・高コスト
SKH51（ハイス）	HRC63〜65	油冷・空冷	〜600℃程度	最高耐熱・最高コスト

SK3との最大の違いは「冷却方法」です。SK3は水冷で焼入れするため焼き割れや変形のリスクが高く、精密な形状の部品には不向きです。SKS3は油冷（緩やかな冷却）でも十分な硬度が得られるため、複雑形状の金型や精密ゲージに適しています。これが最大の選定理由です。

SKD11との比較では、耐摩耗性と深焼き性でSKD11が勝りますが、被削性（切削加工のしやすさ）と材料単価ではSKS3が有利です。SKD11の材料費はSKS3の約1.5〜2倍になることが多く、少量生産や試作段階ではSKS3のコスト優位性が光ります。

使い分けの目安として、ミスミの金型材質一覧では「SKS3の使用硬さはHRC55〜62」「SKD11の使用硬さはHRC55〜62」と同等の硬度域が示されています。ショット数（打数）が多い大量生産型の金型はSKD11、中～少量生産の金型・治具・ゲージはSKS3、というのが実際の現場での定番の棲み分けです。

なお、SKS3は国際的には「O1鋼（Tool Steel O1）」に相当する材種で、JIS外の設計書や海外製図を扱う場合にはO1表記で記載されることがあります。意外なポイントですね。

参考リンク：SKS3を含む冷間金型用鋼の硬度・特性比較表を確認できるミスミの技術資料
金型材質一覧比較表（ミスミ技術情報）

参考リンク：SKS3とSKD11の特性・選定ポイントを詳しく解説した専門記事
SKS3とは｜特性・用途・熱処理・選び方まで徹底解説（meviy | ミスミ）
