測定前にすでに誤差が生まれていて、あなたの測定結果はすべて「ズレた数値」かもしれません。

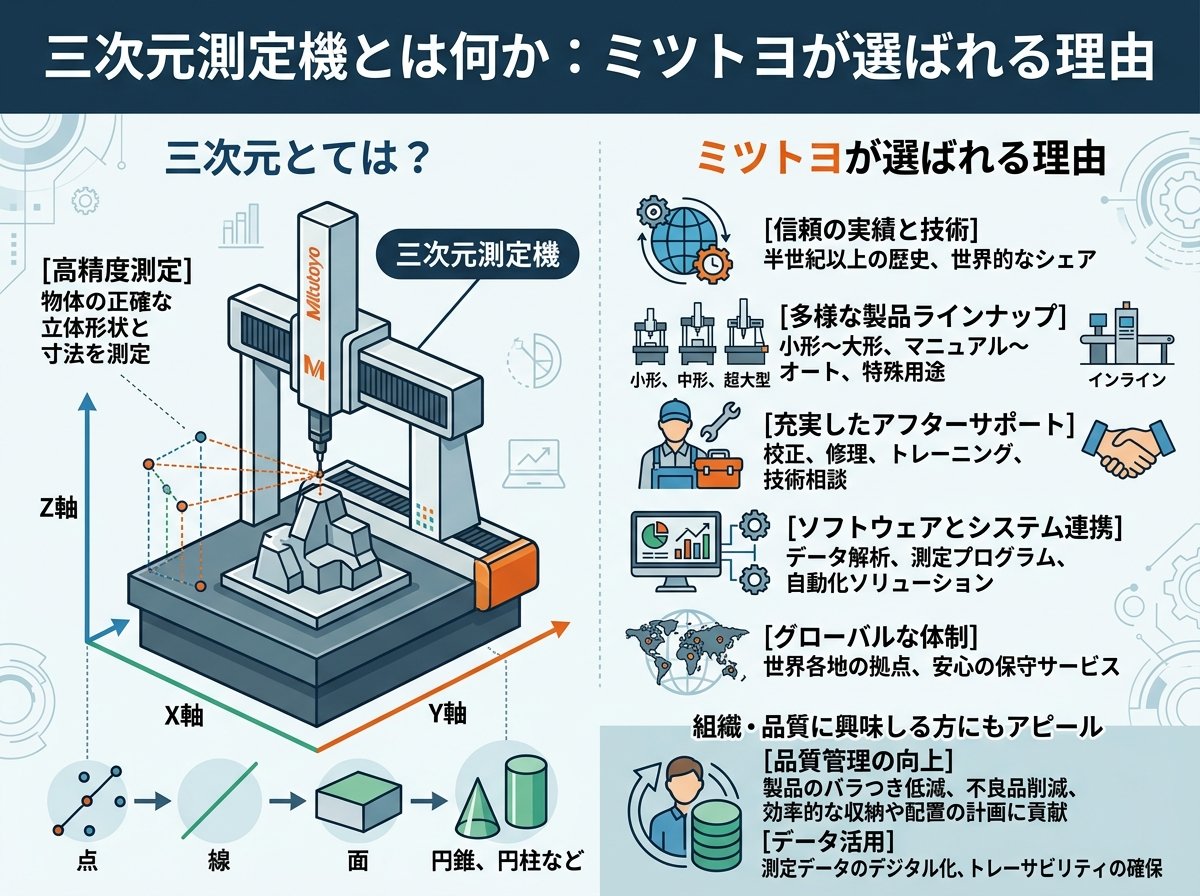

三次元測定機(CMM:Coordinate Measuring Machine)は、X・Y・Zの三方向の座標値を取得し、対象物の寸法・形状・幾何公差を高精度で測定する装置です。ノギスやマイクロメーターといった従来のハンドツールでは対応できなかった複雑な立体形状も、数値として正確に把握できる点が最大の強みです。
ミツトヨは1934年創業の国内最大手の測定機器メーカーで、三次元測定機の分野では国内外に豊富な納入実績を持ちます。自動車部品・航空機部品・精密機械など、幅広い製造現場で採用されています。
三次元測定機の測定方式は大きく2種類に分かれます。
- 接触型:「スタイラス(測定子)」と呼ばれるプローブ先端の球を対象物に接触させて座標を取得する方式。精度が高く、金属部品の精密測定に最適です。
- 非接触型:レーザーや光を対象物に当てて座標を取得する方式。複雑な形状の全体スキャンに向いていますが、黒い素材や光沢のある素材には誤差が出やすい点に注意が必要です。
接触型が基本です。ミツトヨのCRYSTA-Apexシリーズは、この接触型のCNC三次元測定機の代表モデルとして広く使われています。最大許容長さ測定誤差はE0,MPE=(1.7+3L/1000)μmという高精度を誇り、繰り返し精度は1.3μmを実現しています。一般的な高精度機(E0,MPE=(2.5+4L/1000)μm)と比較すると、同精度を保証できる能力において2倍以上の差があります。
また、CNC機とマニュアル機の違いも押さえておくべきです。測定物の数が多い場合や、繰り返し精度が求められる場合はCNC(コンピュータ数値制御)による自動測定が有効です。一方、単品で1〜2個、数か所を計測する程度であればマニュアル測定が簡潔で効率的です。目的に合わせて使い分けることが大切です。
参考:ミツトヨ公式「三次元測定機の基礎知識」(4つの構造タイプ・性能評価規格を詳述)

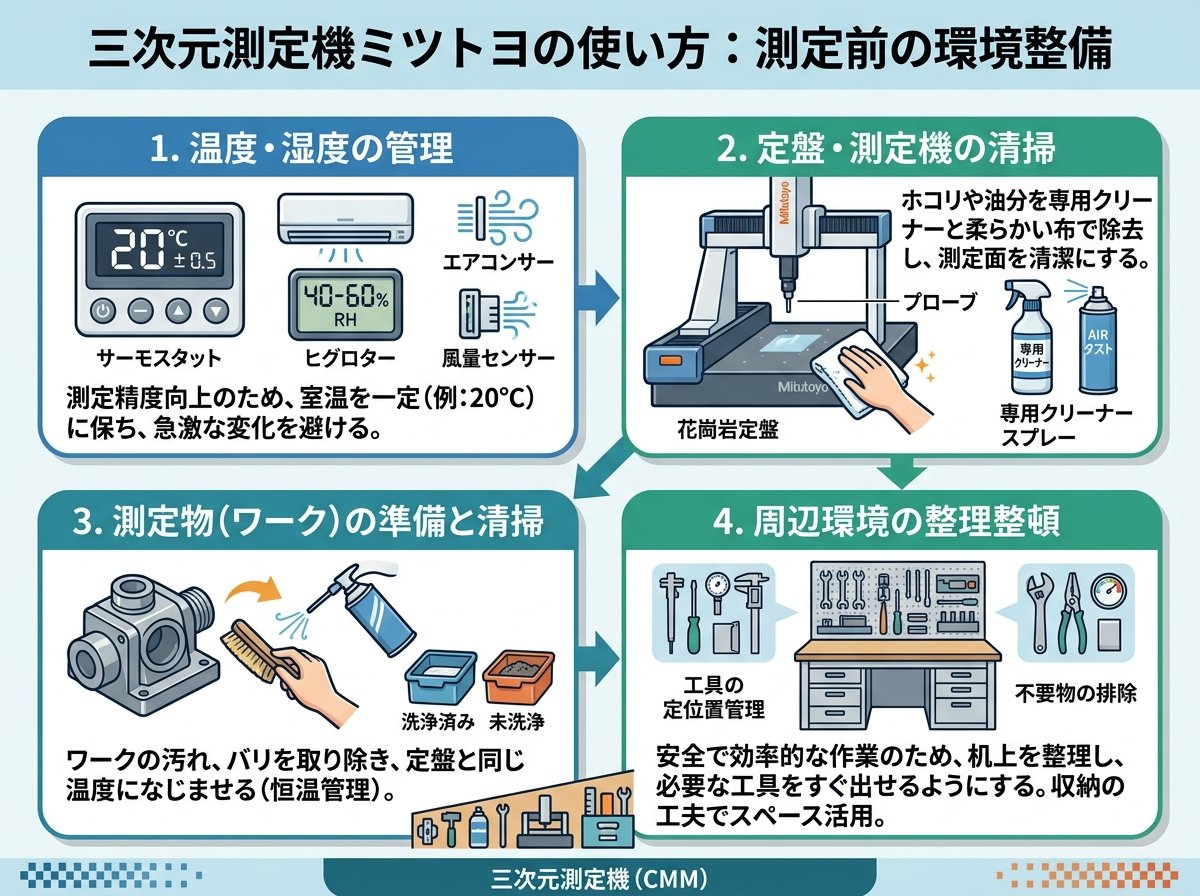

三次元測定機は精密機器であるため、測定を始める前の環境整備が測定精度に直結します。ここを疎かにすると、操作が完璧でも結果がズレます。
最も重要なのが温度管理です。三次元測定機の基準温度は「20℃」と定められており(JIS B 0680準拠)、この温度を基準に各パーツの寸法が設計されています。室温が23℃の環境で600mmのガラス製ワークを測定した場合、設定温度との3℃の差によって約0.006mm(6μm)の誤差が発生します。これはA4用紙1枚の厚さ(約0.1mm)のおよそ1/16に相当する微小な誤差ですが、精密部品の品質判定では合否を分ける大きさになり得ます。
対象物は測定室に安置してから、最低でも5時間程度置いておくことが推奨されています。これは「温度ならし」と呼ばれる工程で、加工熱や外気温を含んだワークをゆっくりと室温に馴染ませるためのものです。この工程を飛ばすと、測定中にワーク自体が膨張・収縮し、精度が大きく損なわれます。温度ならしは省略禁止です。
ミツトヨのCRYSTA-Apexシリーズには温度補正機能(温度センサー搭載)が備わっており、16〜26℃の温度範囲内であれば補正計算によって精度を保証できます。ただし、この機能はあくまで「補助」であり、理想環境はやはり20℃±2℃の恒温室です。
測定前のチェックリストとしては、以下を確認しましょう。
- 対象物の汚れ・油分の除去(ウエスや洗浄液で清拭)
- 室温の確認(20℃±2℃が理想、CRYSTA-Apexは16〜26℃まで対応)
- 温度ならし時間の確保(最低5時間、大型ワークはさらに長く)
- 定盤表面に傷をつけないよう、重量物の下にはブロックを敷く
- 測定中に定盤に体重をかけない(空気浮上式のため測定精度に影響する)
参考:三次元測定機データベース「三次元測定機の使い方とは?基準の取り方や測定方法なども詳しく解説」(環境整備から座標系設定まで網羅)

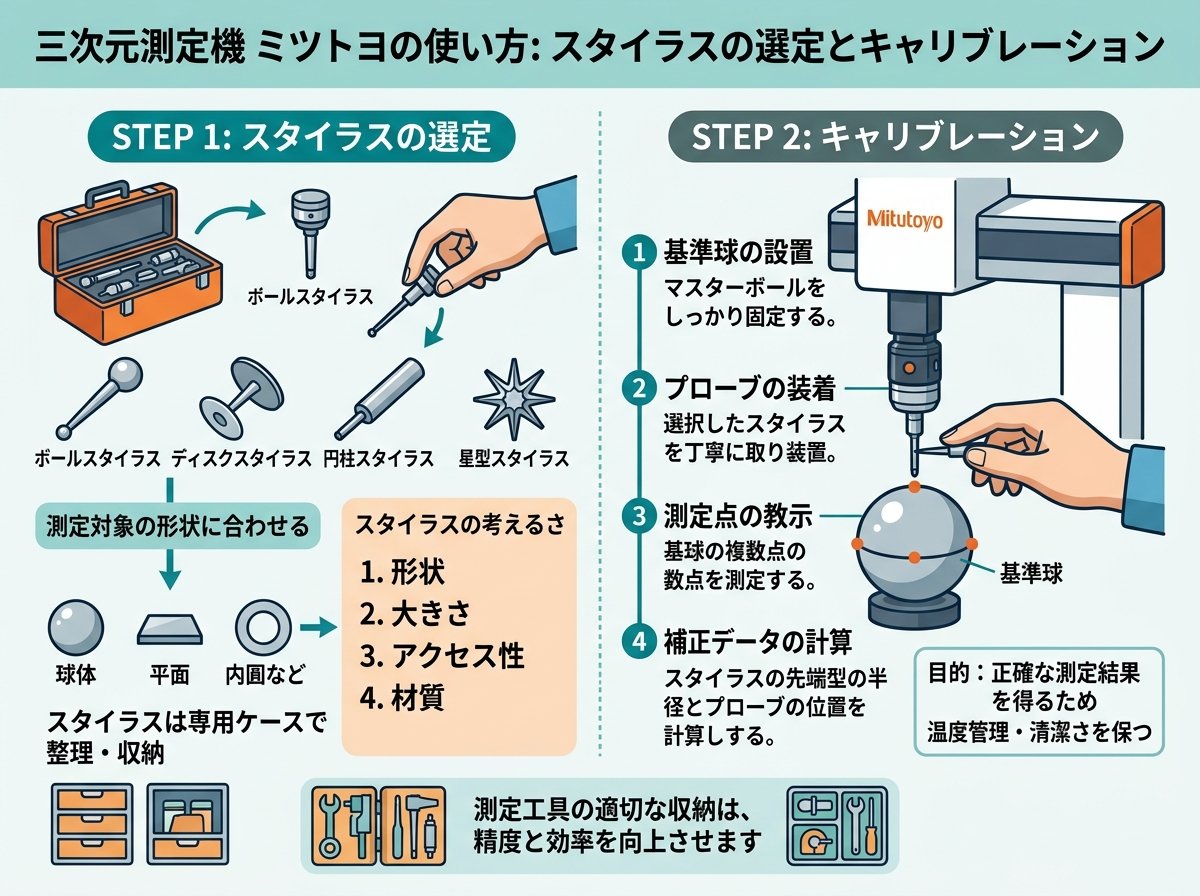

測定前の準備として、スタイラス(測定子)の選定とキャリブレーション(校正)は欠かせません。これを間違えると、どれだけ正確に操作しても測定値は信頼できないものになります。
スタイラスとは、プローブ先端に取り付けられた「軸+球」で構成される接触子のことです。ミツトヨの標準スタイラスのボール部分には赤いルビーが使われています。ルビーは表面が非常に滑らかで圧縮強度が高いため、多くの素材に適しています。ただし、アルミニウムや鋳鉄のワークをスキャニング測定する場合はルビーに凝着が起きやすいため、窒化珪素製のボールへの変更が推奨されます。
スタイラスを選定するときは3つの原則を守ることが基本です。第一に「できるだけ短いスタイラスを使う」こと。スタイラスが長くなるほどたわみが発生し、測定誤差が大きくなります。第二に「結合部(エクステンション)を最小限にする」こと。パーツを組み合わせるほどたわみリスクが増します。第三に「できるだけ大きなボールを使う」こと。ボールが大きいほど軸と測定面の干渉を避けやすくなります。
スタイラスを選定・取り付けたら、必ずキャリブレーションを実施します。キャリブレーションとは、専用の基準球にスタイラスを接触させて、ボールの有効直径と中心位置を計測ソフトウェア(MCOSMOSなど)に登録する作業です。これによって、スタイラス球の補正された有効直径と、機械座標に対するスタイラス球の中心位置が設定され、正確な測定が初めて可能になります。
キャリブレーションは必須です。プローブの角度を変えるたびに実施する必要があり、省略すると測定値が信頼できなくなります。また、摩耗や変形が疑われる場合や、長期間使用した後は、定期的な再キャリブレーションを行いましょう。
MCOSMOSを使ったキャリブレーションの大まかな流れは次の通りです。
| ステップ | 操作内容 |
|---|---|
| ① | シングルラーンモードを起動し「終了&プローブデータマネージャー」をクリック |
| ② | 使用するプローブ番号を選択し、OKをクリック |
| ③ | 基準球に対してスタイラスを複数点接触させる(通常25点) |
| ④ | ソフトが自動でボール径と中心位置を計算・登録 |
| ⑤ | キャリブレーション完了後、精度確認のため再測定して結果をチェック |
参考:ミツトヨ公式「三次元測定機用スタイラスの基礎知識」(素材・形状選定とキャリブレーションの詳細を解説)
キャリブレーションが完了したら、測定対象物の「座標系」を設定します。これを「アライメント(位置合わせ)」と呼び、三次元測定機を使う上で精度に最も影響する工程のひとつです。
三次元測定機は2種類の座標系を持っています。機器が固有で持つ「機械座標系」と、測定対象物に設定する「ワーク座標系」です。アライメントとは、このふたつを一致させる作業です。アライメントが正確でないと、すべての寸法値が基準からずれた状態で算出されてしまいます。つまり、操作ミスがなくても、設定段階で結果がズレるのです。
ワーク座標系を設定するには「基準面・基準線・原点」の3要素を指定します。
- 基準面:測定対象の底面や主要面を3点以上タッチして作成します。この面がZ軸方向の基準となります。測定点は「最低3点」ですが、精度を高めるためには4点以上取得することが推奨されます。
- 基準線:X軸となる直線要素(面と面の交差線など)を指定します。
- 原点:X・Y・Z軸がすべて0になる点を設定します。2本の直線の仮想交点を使うこともあります。
立体形状を持たない円や直線を測定する場合は、「投影」と呼ばれる手法を使います。測定点を基準面の垂直方向に移動(投影)させてZ軸をそろえることで、正確な測定が可能になります。また、直線と直線の交点や平面と平面の交線など、実際には存在しない「仮想点」「仮想線」を使った高度な測定もできます。これが三次元測定機の大きな強みです。
MCOSMOSで座標系を設定する際のよくある操作ミスとして「プローブ先端球以外の部分が測定面に接触してしまう」ことが挙げられます。コントローラーで操作する際は、測定モード(■ボタン)を必ず押してから接触させてください。ボタンを押し忘れると座標情報が記録されません。
座標系の設定が完了したら、プローブをコントローラーで動かしながら「原点位置」と「プラスマイナス方向」が正しく設定されているかを画面右下の座標表示で必ず確認しましょう。確認してから本測定へ進むのが原則です。
参考:滋賀県工業技術総合センター「三次元測定機_操作マニュアル(ミツトヨ BRT910)」(マニュアル測定・CNC測定の具体的手順を記載)
座標系の設定まで完了すれば、いよいよ本測定です。三次元測定機は、X・Y・Zの座標値から「最小二乗法」を用いて各要素(面・線・円・球など)を算出します。最小二乗法とは、複数の測定点の誤差の二乗の和を最小にして最も確からしい要素を導き出す数学的手法です。測定点が多いほど、算出結果の信頼性が高まります。
各要素の最低測定点数は決まっています。直線なら2点、平面や円なら3点、球なら4点が最低ラインです。ただし、「最低点数+1点以上」を取得するのが実務上の推奨で、面なら4点、円なら4点を目安にしましょう。測定点数が少ないと、表面の傷や汚れによる外れ値が結果に影響しやすくなります。これは測定精度向上のための現場の知恵です。
測定できる項目は多岐にわたります。
- 寸法・距離:面と点の距離を計算し、幅・高さ・奥行きなどを算出
- 真円度・円筒度:円の測定点から理想円との乖離を計算
- 平行度・直角度:2つの面要素や線要素の相対的な向きを評価
- 輪郭形状:取得した形状データを3D CADと重ね合わせ、ズレを可視化
- 仮想交点・仮想面:実際には存在しない点・線・面を演算で生成して測定
CNCによる自動測定の場合、プログラムに「プログラマブルストップ」コマンドを必ず挿入しましょう。このコマンドを入れておくと、次回以降の自動測定時にその箇所で機械が一時停止して警告を表示してくれるため、誤作動によるプローブの衝突を防止できます。移動速度はコントローラーのつまみで「0」に設定してから移動を開始し、徐々に速度を上げるのが安全な操作方法です。速度の戻し忘れは衝突事故のもとになります。
測定が完了したら、MCOSMOSの「出力」タブから結果を出力します。プリンタ出力またはPDF出力が選択でき、プログラムに自動で記録されるため、次回以降は自動出力も可能です。測定結果のデータはSTL形式での保存にも対応しており、3D CADや3Dプリンタへそのまま取り込んで、リバースエンジニアリングへの活用もできます。
参考:三次元測定機ガイド「CRYSTA-Apexの魅力とは?適用事例をご紹介」(温度補正機能・用途別の活用事例を紹介)
多くの使用者が「正しく操作している」と思いながら、実は精度に影響する盲点を見落としていることがあります。これは独自の視点からのポイントですが、現場での精度安定につながる重要な内容です。
まず「アルミワークにルビーボールを使っている」というケースです。ルビーはほとんどの素材に適した汎用スタイラスですが、アルミニウムや鋳鉄に対してスキャニング測定を繰り返すと凝着摩耗が起きます。スタイラス球が摩耗すると、キャリブレーションで登録した球径と実際の球径がずれてしまい、測定値にそのまま誤差が乗ります。アルミのワークには窒化珪素製のボールに切り替えるのが正解です。素材に合わせた選択が必要です。
次に「測定室に入れたばかりのワークをすぐ測定してしまう」問題です。前述の通り、理想的な温度ならし時間は最低5時間です。しかし、短納期の現場では省略されがちです。ミツトヨのCRYSTA-Apexには温度補正機能がありますが、ワーク自体の温度と測定機の温度の両方が異なる場合は補正の精度も限界があります。時間が取れない場合は、温度センサーをワークに取り付けて測定機側で温度補正する方法を検討しましょう。
また「CNC測定でマシン移動速度を戻し忘れる」というミスが意外と多く発生します。自動測定のプログラム実行中にプローブがどこかに衝突すると機械が緊急停止し、場合によっては再起動が必要になります。毎回の移動完了後に速度を0に戻すことを習慣にしてください。
最後に「測定点数を最低ラインに留めている」問題があります。円を3点で測定すれば計算上は成立しますが、表面の傷や汚れの影響をもろに受けます。真円度を確認したいワークや直径が大きい円形要素を測定する場合は、8点程度に増やすと結果の信頼性が大きく上がります。点数を増やすコストは時間だけです。
精度ロスの原因をまとめると、「素材に合わないスタイラス」「温度ならし不足」「速度管理の甘さ」「測定点数の不足」の4つが現場でよく見られるパターンです。これらを意識するだけで、日常の測定品質は大きく変わります。
参考:三次元測定機データベース「三次元測定機の精度を出すコツとは?接触式・非接触式の特徴も解説」(摩耗・温度・運動誤差など精度低下の要因を網羅)
