サージ対策ダイオードの種類と正しい回路設計の選び方

サージ対策ダイオードの種類と回路設計の選び方

サージ対策のダイオードは、逆向きに取り付けると電源がショートして機器が壊れます。

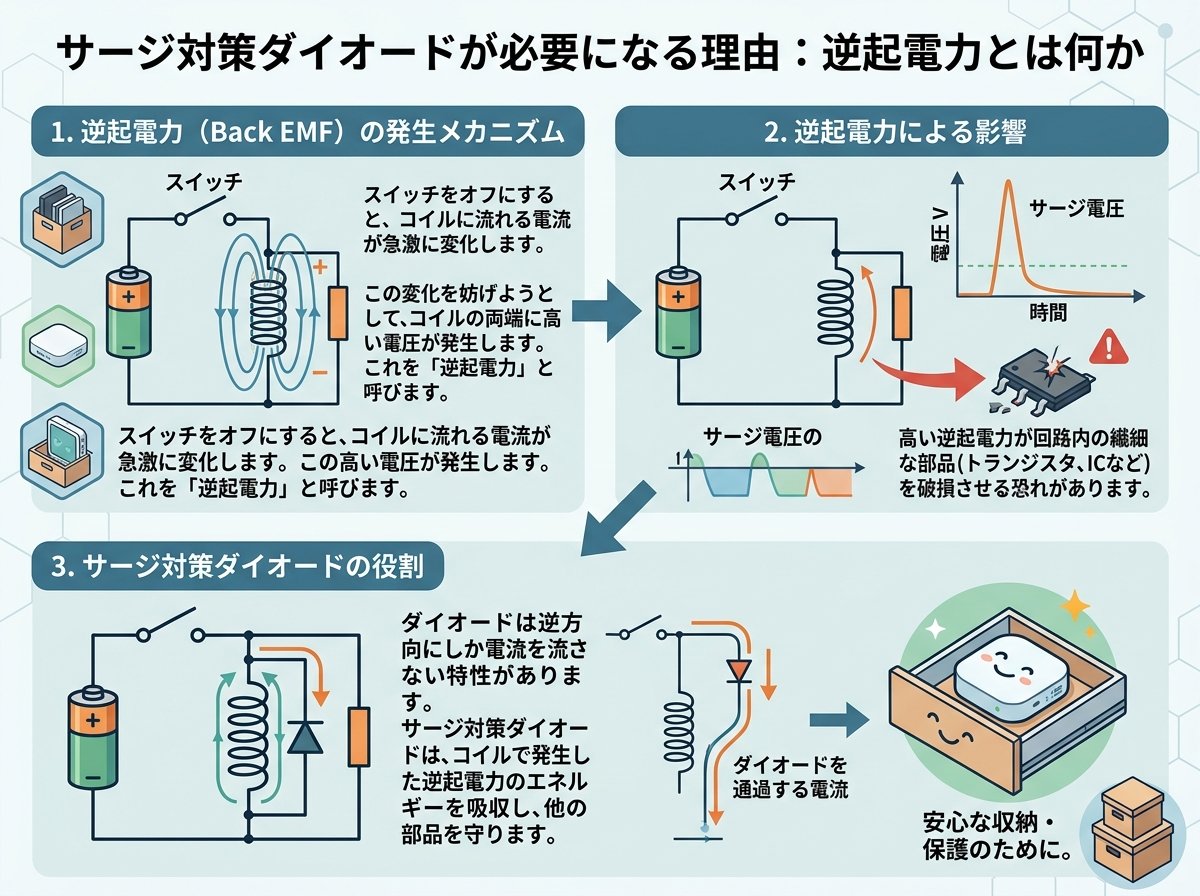

サージ対策ダイオードが必要になる理由：逆起電力とは何か

リレーやモーター、ソレノイドバルブといった「コイル（インダクタ）を内蔵した部品」を回路に使っているとき、そのスイッチをOFFにした瞬間に何が起きるかをご存知でしょうか。コイルには「流れている電流の変化を妨げようとする」レンツの法則という性質があり、電流を急に止められると無理やり流し続けようとして高電圧を発生させます。これが「逆起電力（ぎゃっきでんりょく）」と呼ばれる現象です。

この逆起電力は想像以上に強力です。DC24Vの回路でスイッチをOFFにした瞬間、コイルからは数百V〜数千Vものスパイク電圧（サージ）が発生することが実測で確認されています。これはDC24Vの電源電圧の10倍〜100倍以上にも達します。

こうした突発的な高電圧が、マイコンやFET・ICチップなどの精密な電子部品にとって致命的なダメージになります。半導体素子の絶対最大定格はせいぜい数十Vが多く、数百Vのサージが一瞬流れるだけで内部回路が破壊されてしまいます。壊れるのは一度だけとも限りません。一見動いているように見えても内部が劣化し、数週間後に突然動作不良を起こす「遅延破壊」という事例も報告されています。

対策は原理的にシンプルです。サージ電圧が発生した瞬間に素早く吸収・クランプする部品を回路に追加すればよいのです。その代表的な手段がダイオードを使ったサージ対策です。この記事ではその種類と使い方を丁寧に解説します。

サージの発生源	電源電圧	発生するサージ電圧の目安
リレーコイル（DC24V）	24V	数百V〜数千V
電磁弁（ソレノイド）	24V/100V	数百V〜2,000V超
DC小型モーター	12V/24V	数十V〜数百V
雷サージ（電源ライン経由）	100V/200V	数千V〜数万V

つまり、コイルを持つ部品があれば必ずサージ対策が必要ということですね。

サージ対策ダイオードの主な種類と仕組みを比較する

サージ対策に使われるダイオードには、大きく分けて3種類があります。それぞれ構造・動作原理・得意な用途が異なるため、用途に合わない選択をすると「付けたのに効果なし」という最悪の結果になります。

① フライバックダイオード（還流ダイオード）

最も基本的なサージ対策用ダイオードです。コイルと並列に、電流の流れとは逆向きになるように接続します。コイルがOFFされた瞬間、逆起電力によって発生した電流はこのダイオードを通じてコイル内部でぐるぐると循環（還流）し、コイル自身の電気抵抗によって熱として消費されます。サージ電圧をほぼ完全に抑制できる最強の方法です。

代表的な品番は「1N4007」（逆耐電圧1,000V、最大電流1A）で、1個あたり数円〜数十円で入手できます。DC12V・DC24Vのリレー・ソレノイドに対しては1N4007が定番です。ただし極性（向き）を間違えると電源がショートしてヒューズが飛びます。必ずカソード（白いライン側）を電源のプラス側に向けて接続してください。

② TVSダイオード（Transient Voltage Suppressor）

TVSは「過渡電圧サプレッサ」の略で、ツェナーダイオードを大電流・高パルスに対応できるよう特化させた素子です。一定以上の電圧が加わると「ブレークダウン」して電流を流し始め、サージエネルギーをGND側へ逃がします。

フライバックダイオードとの大きな違いは、「電圧をクランプ（ある値以下に抑える）」できる点です。例えば5Vのシステムを保護したい場合、スタンドオフ電圧5V・クランプ電圧9.5V程度のTVSダイオードを選べば、5Vを超えた電圧は9.5V以下に抑制されます。また双方向タイプを選べばAC回路にも対応できます。TIのTVSダイオードシリーズ（TVS0500〜TVS3300）は、IEC61000-4-5規格の1kVサージに対して27A〜43Aのピーク電流を処理できます。

③ バリスタ（ZNR）

バリスタは半導体セラミックスで作られた電圧依存性抵抗素子です。通常は高抵抗ですが、一定電圧を超えると急激に抵抗値が下がり電流を流します。TVSダイオードと似た動作をしますが、双方向性を持ちAC回路にも使いやすいのが特徴です。雷サージ保護や電源ラインの保護によく使われます。ただし繰り返しサージを受けると劣化しやすいという弱点があります。

種類	サージ抑制効果	AC対応	DC対応	主な用途
フライバックダイオード	◎ 最強	❌	DCリレー・DCソレノイド
TVSダイオード	○ 高い	✅（双方向型）	✅	ICの入力保護・信号ライン保護
バリスタ	△ 中程度	✅	電源ライン・雷サージ対策
CRスナバ	○ 高い	✅	ACリレー・電磁接触器

これが条件です。使う回路がDCかACか、まずここを確認してください。

Analogista：TVSダイオードの選び方・スタンドオフ電圧・クランプ電圧の意味をわかりやすく解説

サージ対策ダイオードの正しい接続方法と極性の確認

フライバックダイオードの接続で最も注意すべきなのは「極性（向き）」です。ダイオードは電流を一方向にしか通さない素子なので、向きを間違えると逆起電力の吸収どころか、通常動作時に電源とGNDが直結してショートし、ヒューズや電源回路が焼損します。これは実際の現場での初心者がやりがちな失敗として有名です。

正しい接続方法はシンプルです。

- コイル（リレーやソレノイド）の両端にダイオードを並列接続する
- カソード（白いライン・帯のある側）を、電源のプラス側（+）に向ける
- アノード（もう一方）をマイナス側（GND）に向ける

通常動作中（コイルがONしているとき）は、ダイオードには逆方向電圧がかかるため電流は流れません。コイルがOFFされた瞬間だけ、逆起電力の電流がダイオードを通って還流します。この動作で電圧スパイクをほぼゼロに抑えられます。

もう一点、見落とされがちなのが「設置場所の距離」です。サージ対策部品は、必ず発生源（コイル端子）の直近に取り付けるのが鉄則です。コイルから離れた場所、たとえば端子台にまとめて付けるのは誤りです。コイルから端子台までの配線が「送信アンテナ」として機能し、サージ電流によるノイズ電波を周囲に撒き散らしてしまいます。電気設計の現場では「1cmでも近く」と言われるほど、配線の長さがノイズに直結します。

📌 接続チェックリスト

- ✅ カソード（白帯）が電源プラス側を向いているか
- ✅ コイルの端子に直接（最短距離で）接続しているか
- ✅ DC回路かどうか確認した（フライバックダイオードはAC不可）
- ✅ 逆耐電圧が電源電圧の2〜3倍以上あるか（1N4007なら耐圧1,000V）

実務では内蔵型リレー（型式末尾に「-D」や「-D2」が付くオムロン製品など）を使うのがプロの定石です。後付けの手間ゼロで誤配線のリスクもなくなります。

サージ対策ダイオードの副作用「復帰遅れ」に注意すべき場面

フライバックダイオードは確かにサージ対策として最も効果が高い方法です。しかし全ての場面で最適とは言えません。ここが意外と知られていない落とし穴です。

フライバックダイオードは、OFFされたコイルのエネルギーを「還流」させ、コイル自身の抵抗で熱として消費させる仕組みです。エネルギーが使い切られるまでコイルは磁力を持ち続けるため、OFFの信号を出してからリレーや弁が物理的に動くまでに遅延が生じます。この遅延は数十ms〜数百ms程度で、通常の搬送ラインやシーケンス制御であれば問題ありません。

しかし、以下のような用途では致命的な問題になります。

- 高速選別機のエアーブロー： 精密なタイミングで「吹く・止める」を繰り返す機器では、数十ms の遅延でワーク位置がズレて選別失敗が発生する
- 電磁クラッチ・ブレーキ： ダイオードを入れると電流還流が長引き、OFF信号後もクラッチが切れず機械の停止位置がずれる事故のリスクがある
- 高頻度開閉リレー（毎分数十回以上）： 接点の開放速度が遅くなりアーク（火花）が増え、逆に接点が溶着（貼り付き）する

こうした高速・精密動作が求められる場面では、フライバックダイオードではなくバリスタが選ばれます。バリスタは「ある電圧以上のピークだけを吸収する」動作のため、コイルのエネルギーを素早く解放でき「切れ味」が良いのです。

さらに上位の解決策として、「ダイオード＋ツェナーダイオードの直列組み合わせ」があります。ツェナーダイオードによって適度に電圧を逃がしながら素早くエネルギーを消費させることで、サージ抑制と素早い復帰の両立が可能です。これは電気設計の現場で使われる上級テクニックです。

対策には必ず副作用があります。これが原則です。

FA電気設計ブログ：ダイオード・CR・バリスタの現場での使い分けと設置場所の鉄則を実務9年のエンジニアが解説

TVSダイオードの選び方：スタンドオフ電圧・クランプ電圧・ピーク電流の読み方

TVSダイオードをはじめて選ぶとき、データシートの数値が多くてどこを見ればいいか迷うことがあります。重要なパラメータは主に3つです。それだけ覚えておけばOKです。

① スタンドオフ電圧（VR）

TVSダイオードがブレークダウンしない最大の電圧です。保護する回路の定常時最大電圧よりも高い値を選ぶ必要があります。たとえばDC5Vの回路を保護するなら、VRが5V以上のTVSを選びます。これを低く設定しすぎると、通常動作中にもブレークダウンが起きて電流が常時漏れ続け、回路が誤動作します。

② 最大クランプ電圧（VC）

ピーク電流（IPP）が流れたときに発生するダイオード両端の電圧です。保護対象のICや部品の絶対最大定格よりも低い値でなければなりません。たとえばマイコンのI/Oピンの絶対最大定格が5.5Vであれば、VCが5.5V以下になるTVSを選びます。

③ 最大ピーク電流（IPP）

サージ発生時に流れる最大電流をこの値以下に収める必要があります。IEC61000-4-5（産業機器のサージ試験規格）のClass1相当（1kV、2Ωインピーダンス）の場合、最大サージ電流は500Aになります。ただし実際は接続インピーダンスで大幅に減衰するため、TIのTVSシリーズ（TVS0500等）の27A〜43Aで多くのアプリケーションに対応できます。

具体的な選定例を示します。Arduino（5V動作）のアナログ入力ピン保護にTVSを使う場合、VR=5V、VC＝9.5V以下、IPP=43A程度のものが適切です。TIのTVS0500がこの条件に当てはまります。

📌 TVSダイオード選定チェックリスト

- ✅ VR ≥ 回路の定常最大電圧
- ✅ VC ≤ 保護対象部品の絶対最大定格
- ✅ IPP ≥ サージ発生時のピーク電流
- ✅ 単方向か双方向か（AC信号ラインは双方向を選ぶ）
- ✅ 基板への配置はコネクタのできるだけ近くに置く

配置は必須です。コネクタから遠いとパターンのインダクタンスが増え、TVSの応答が間に合わなくなります。

東芝デバイス＆ストレージ：TVSダイオードの基礎・動作原理・ESD保護設計への応用を体系的に学べるeラーニング資料

サージ対策ダイオードを使った電子部品の収納・整理のコツ【DIY・電子工作向け】

電子工作やDIYでサージ対策を行う場合、フライバックダイオードやTVSダイオードといった小型部品を大量に扱うことになります。これらの部品は外見が似ているため、混在させると後から判別が難しくなります。正しく整理・収納しておくことが、誤配線を防ぎ作業効率を高める上で非常に重要です。

整理・収納の基本ルール

部品ごとに仕切りがある収納ケース（パーツケース）を使うのが基本です。100均や電子部品ショップで入手できる小型パーツボックスで十分です。仕切りごとに「1N4007（整流ダイオード）」「TVS 5V」「TVS 24V」「バリスタ 14V」のようにラベルを貼っておきましょう。ラベルには品番と用途（「DCリレー用フライバック」など）を一緒に書くと後から迷いません。

フライバックダイオードとして使う1N4007は「白いライン＝カソード」という向きが分かるよう、収納時に同じ向きをそろえておくことをおすすめします。白いラインを上にするなど、自分なりのルールを決めると誤配線のリスクが大幅に下がります。部品向きのルールを決めること、これが基本です。

TVSダイオード・バリスタの静電気対策

TVSダイオードやその他の半導体部品は、静電気（ESD）に弱いという特性があります。部品単体での取り扱い時に静電気が放電すると、内部のジャンクションが破損し、保護素子が機能しなくなります。これは外見からは判断できないため気づきにくいのが厄介です。

保管には帯電防止袋（アンチスタティックバッグ）を使うのが理想的ですが、少量の趣味用途であれば導電性スポンジや帯電防止トレーでも代用できます。作業時は手首に静電気防止リストストラップを巻くか、金属製の机の脚など確実に接地されたものを触ってから作業を始めると安全です。

📦 電子部品の収納・管理チェックリスト

- ✅ パーツケースの仕切りごとに品番と用途をラベル表示
- ✅ フライバックダイオードは白いライン（カソード）を同じ向きにそろえて収納
- ✅ TVSや半導体部品は帯電防止袋か導電性スポンジで保管
- ✅ 長期保管時は温度5〜30℃・湿度40〜70%の環境を維持
- ✅ 使用前に品番・外観・向きを再確認してから実装する

部品の整理は、機器の安全を守る第一歩と言えます。数円のダイオードの向き間違いが、数万円の機器を破壊することも珍しくありません。正しい収納習慣が電子工作の成功率を確実に高めます。これは使えそうですね。
