クランプメーター使い方三相の測定手順と注意点まとめ

クランプメーターの使い方：三相測定の手順と正しい知識

3本まとめてクランプすると電流値がゼロになり、測定できません。

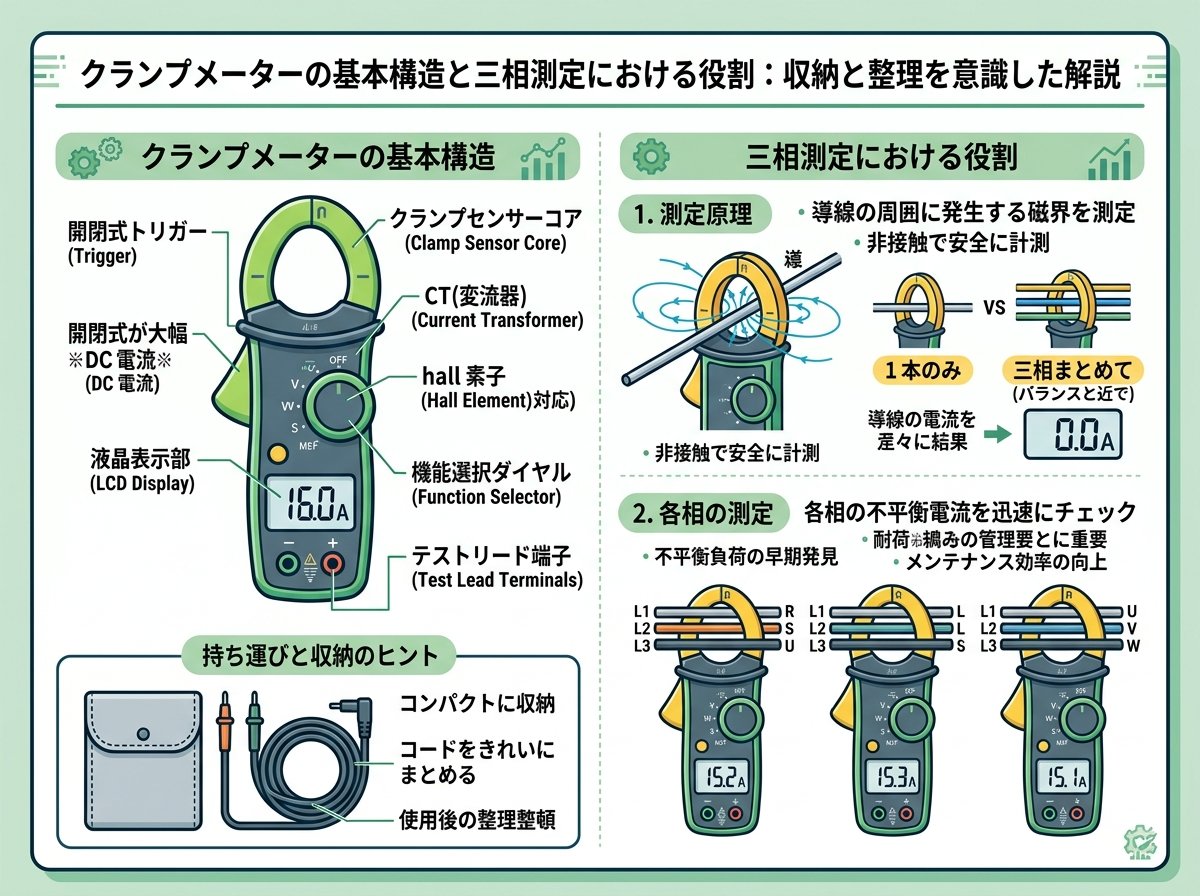

クランプメーターの基本構造と三相測定における役割

クランプメーターは、電線を切断したり回路を切り離したりすることなく、電流を非接触で測定できる計測器です。中心部に鉄心（コア）を内蔵しており、電線を挟み込んだ際に発生する磁束の変化を検出して電流値を算出します。

構造の中核となるのは「変流器（CT：Current Transformer）」の原理です。交流電流が流れる電線の周囲には磁界が発生し、その磁界の強さが電流値に比例します。クランプ部分の鉄心がこの磁界を集め、内部のコイルに誘起された電圧を回路が読み取ります。つまり、電線1本の電流を測るための構造です。

三相交流回路では、R相・S相・T相（またはU相・V相・W相）の3本の電線が使われます。この3本すべてをまとめてクランプすると、各電線の磁界が互いに打ち消し合い、合成値がゼロまたはきわめて小さい値になります。これが「三相をまとめて測るとゼロになる」理由です。

つまり1本ずつ測定が基本です。

現場でよくある誤解に、「3本まとめた方が三相全体の電流がわかる」というものがあります。しかし上記の通り、これは物理的に不可能な測定方法です。三相各相の電流はそれぞれ独立して測定し、その値を比較・分析することが正しい手順になります。

クランプメーターには「交流専用」「交流・直流両用」「真の実効値（True RMS）対応」など複数の種類があります。インバーター機器や変換器が多い現代の三相設備では、波形が歪んでいるケースが多く、True RMS対応モデルを使わないと測定値が実際より10〜20%低く表示されることもあります。意外ですね。

クランプメーターで三相200V回路を測定する具体的な手順

三相200V回路の測定は、手順を守れば難しくありません。以下に現場で実際に使われている標準的な手順をまとめます。

【測定前の準備】

| 確認項目 | 内容 |
|---|---|
| 機器の定格確認 | 測定対象の電圧・電流範囲内であるか |
| CAT等級の確認 | 三相動力盤ではCAT III 600V以上推奨 |
| バッテリー残量 | 残量不足は誤表示の原因になる |
| ゼロ調整 | 測定前にゼロ点を確認する |
| 電線の被覆確認 | 被覆の損傷がないか目視点検 |

まず電源盤のカバーを開け、測定する回路のブレーカー番号と相を確認します。測定レンジは予想される電流値より少し上を選びます。たとえば50Aと予想されるなら100Aレンジを選ぶのが安全です。

クランプ部を開き、R相の電線1本だけを挟みます。この際、クランプの中心に電線が来るようにすると測定精度が上がります。電線がクランプの端に偏っていると、最大で5%程度の誤差が生じる場合があります。

測定値が安定したら記録し、同様にS相・T相の順に測定します。三相平衡が保たれている健全な回路では、3相の値の差は5%以内に収まるのが目安です。差が10%を超える場合は、負荷の不平衡や断線の疑いがあります。これは使えそうです。

【測定中の安全注意事項】

- 活線状態の電線に触れないよう、必ず絶縁グローブを着用する
- クランプを閉じる際に指を挟まないよう注意する
- 測定中はクランプメーターを落とさないよう両手で保持する
- 測定後はレンジを最大値に戻してから収納する

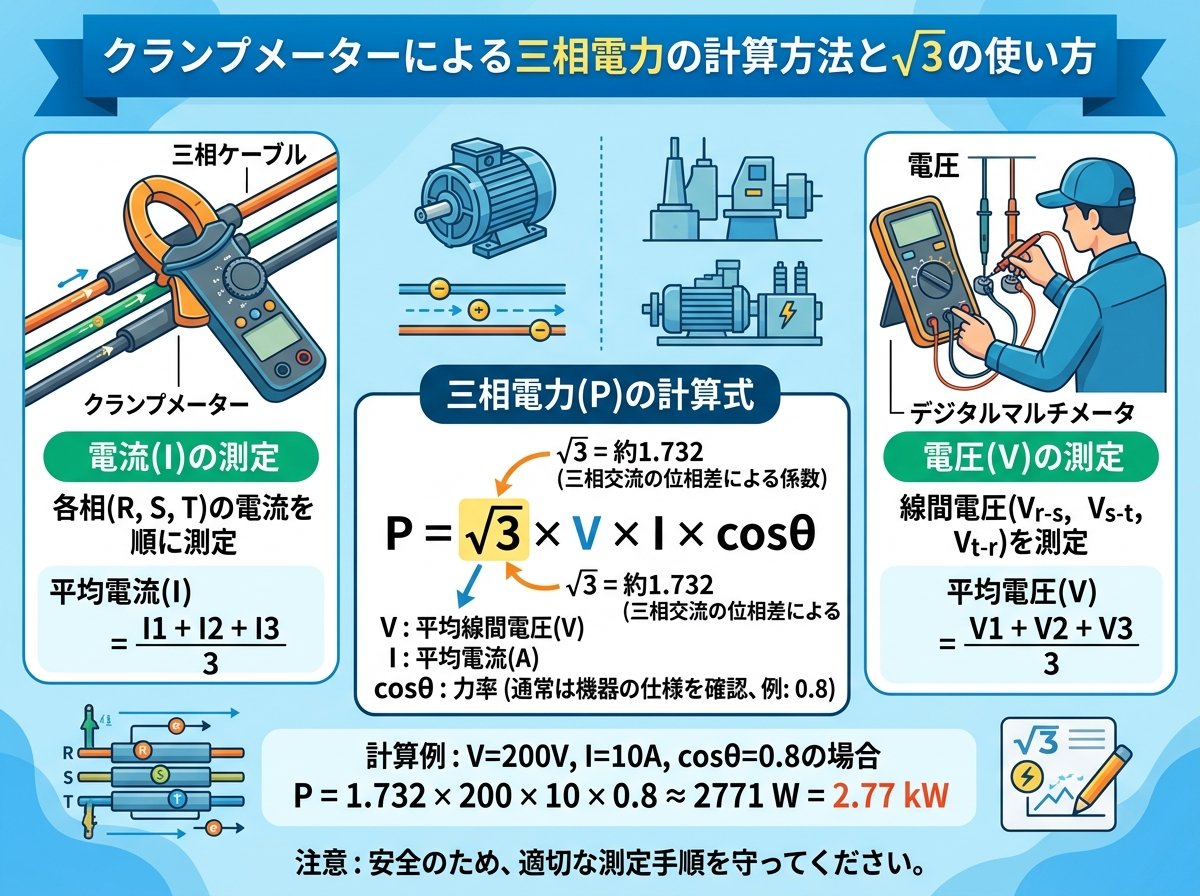

クランプメーターによる三相電力の計算方法と√3の使い方

三相電力の計算は、単相とは根本的に異なります。ここを間違えると、設備の消費電力を大幅に誤って見積もることになります。

三相交流の電力計算式は以下の通りです。

有効電力（W）の計算式：
$$P = \sqrt{3} \times V_L \times I_L \times \cos\theta$$

- $$V_L$$ ＝ 線間電圧（V）
- $$I_L$$ ＝ 線電流（A）
- $$\cos\theta$$ ＝ 力率
- $$\sqrt{3} \approx 1.732$$

√3は約1.732です。

たとえば三相200V回路で、電流20A・力率0.85の場合の有効電力は次のように計算します。

$$P = 1.732 \times 200 \times 20 \times 0.85 \approx 5,888 \text{W} \approx 5.9 \text{kW}$$

これを単相の式（P＝V×I×cosθ）で計算すると、200×20×0.85＝3,400Wとなり、実際より約43%も低い値になります。設備の電力容量を設計する場面でこのミスをすると、ブレーカーの容量不足や電線の過熱につながる危険性があります。厳しいところですね。

力率（cosθ）はクランプメーターに「力率測定機能」が付いているモデルで直接測定できます。モデルによってはクランプを3回かけるだけで三相電力を自動計算してくれる「三相電力演算機能」を備えた製品もあります。ハイオーキ（HIOKI）やフルーク（Fluke）などの上位モデルに搭載されており、現場での作業時間を大幅に短縮できます。

また「2電力計法」という手法を使えば、クランプメーター2台で三相3線式の電力を測定することも可能です。これは三相3線式の場合に限り、2箇所の電力測定値の合計が全体の三相電力に等しくなるという原理を利用したものです。

クランプメーターの三相測定でよくあるミスと誤差の原因

現場での三相測定には、よくある失敗パターンがいくつか存在します。事前に知っておくことでトラブルを防げます。

❌ よくあるミス一覧

| ミスの種類 | 起きること | 対策 |
|---|---|---|
| 3本まとめてクランプ | 電流値がゼロになる | 1本ずつ測定する |
| 誤ったレンジ設定 | 表示オーバーや精度低下 | 予測値より上のレンジを選ぶ |
| 電線の偏りクランプ | 最大5%の誤差 | 電線をクランプ中心に通す |
| 単相計算式を三相に適用 | 最大43%の計算誤差 | √3を必ず乗算する |
| True RMS非対応機器の使用 | 波形歪みで10〜20%の誤差 | True RMS対応機器を使う |

電線の配列が密集している盤内では、隣接する電線の磁界が測定値に影響を与えることがあります。これを「隣接導体誤差」と呼びます。隣の電線が100A以上の大電流を流している場合、誤差が数パーセント生じることも報告されています。

インバーター機器（エアコン・ポンプ・コンプレッサーなど）に接続された三相回路では、電流波形に高調波成分が含まれます。この高調波成分を含む電流の実効値を正確に測るためには、前述のTrue RMS対応機器が必須です。

特に注意が必要なのは、「平均値整流方式」の旧型クランプメーターです。正弦波では問題なく機能しますが、インバーター機器が多い現代設備では測定値が実態と大きくずれます。機器の購入年が10年以上前の場合は、一度仕様を確認することをお勧めします。

測定値の記録には、スマートフォンと連携できるBluetooth搭載モデルも増えています。日置電機（HIOKI）のCM4376などがその代表例で、専用アプリに測定値が自動記録され、三相バランスのグラフ表示や電力計算まで対応しています。

クランプメーターの三相測定に収納・現場管理の視点を活かす方法

ここでは少し切り口を変えて、収納・現場管理の観点からクランプメーターを考えます。計測器は「使えること」と同様に「すぐ使える状態で管理されていること」が重要です。

クランプメーターは精密計器です。落下・振動・湿気に弱く、保管環境が測定精度に直接影響します。工場の設備管理担当者の中には、クランプメーターを工具箱の底にまとめて放り込んでいるケースが少なくありません。しかし、これは機器寿命を縮め、校正周期を早める原因になります。

正しい収納の基本は「立てて保管・ケースに収める・乾燥剤を入れる」の3点です。

付属の収納ケースがない場合は、工具専用の仕切り付きケースやカスタマイズ可能なインサートフォームが有効です。クランプメーター本体のサイズは多くが縦200〜250mm・幅60〜80mm程度で、文庫本を少し大きくしたイメージです。それに合ったスペースを確保するだけで、取り出しやすさと保護の両方が改善されます。

電気設備の定期点検では、クランプメーター以外にも検電器・絶縁抵抗計・テスターなど複数の計測器を持ち運ぶことがあります。これらをセットで管理できる「計測器専用ロールバッグ」や「ハードケース」を使うと、現場への持ち出し・収納・返却のルーティンが大幅に効率化されます。

測定記録と機器管理のセットで行うことが条件です。

校正シールの期限管理も収納の工夫で解決できます。ケースの内側に「次回校正期限」をラベルで貼るだけで、期限切れを見落とすリスクが大幅に減ります。計測器の校正は通常1年ごとが推奨されており、期限切れの機器で測定した値は信頼性が保証されません。電気工事士の業務においては、測定値の正確性は安全管理の根幹でもあります。

また、クランプメーターの鉄心（クランプ部）には鉄粉や金属粉が付着しやすいです。工場環境での使用後は、柔らかい乾いた布で清掃してから収納することで、クランプの密閉精度を維持でき、測定誤差の予防にもなります。

以上のように、クランプメーターの三相測定を正確・安全に行うためには、機器の原理理解・正しい測定手順・計算方法の習得、そして日常の保管管理まで含めた総合的な取り組みが求められます。√3を使った電力計算や1本ずつのクランプ測定という基本を守るだけで、現場でのミスのほとんどは防ぐことができます。
