絶縁抵抗計の使い方アナログ式を基礎から理解する

アナログ式絶縁抵抗計は、「新しいデジタル計器が出た今、もう必要ない」と思っていませんか?実は、現場の電気工事士の約7割が今もアナログ式を手放せない理由があります。


📋 この記事の3つのポイント
🔌
アナログ式の基本構造と測定原理

アナログ式絶縁抵抗計の針の動きと測定原理を理解することで、数値を正確に読み取る力が身につきます。

測定前・測定中の正しい手順

接地・短絡チェックから本測定まで、順序を間違えると機器破損や感電リスクがあります。正しい手順を確認しましょう。

📊
測定値の読み方と判定基準

電技解釈で定められた基準値(低圧回路で0.1MΩ以上)との照合方法と、合否判定の実務的なポイントを解説します。

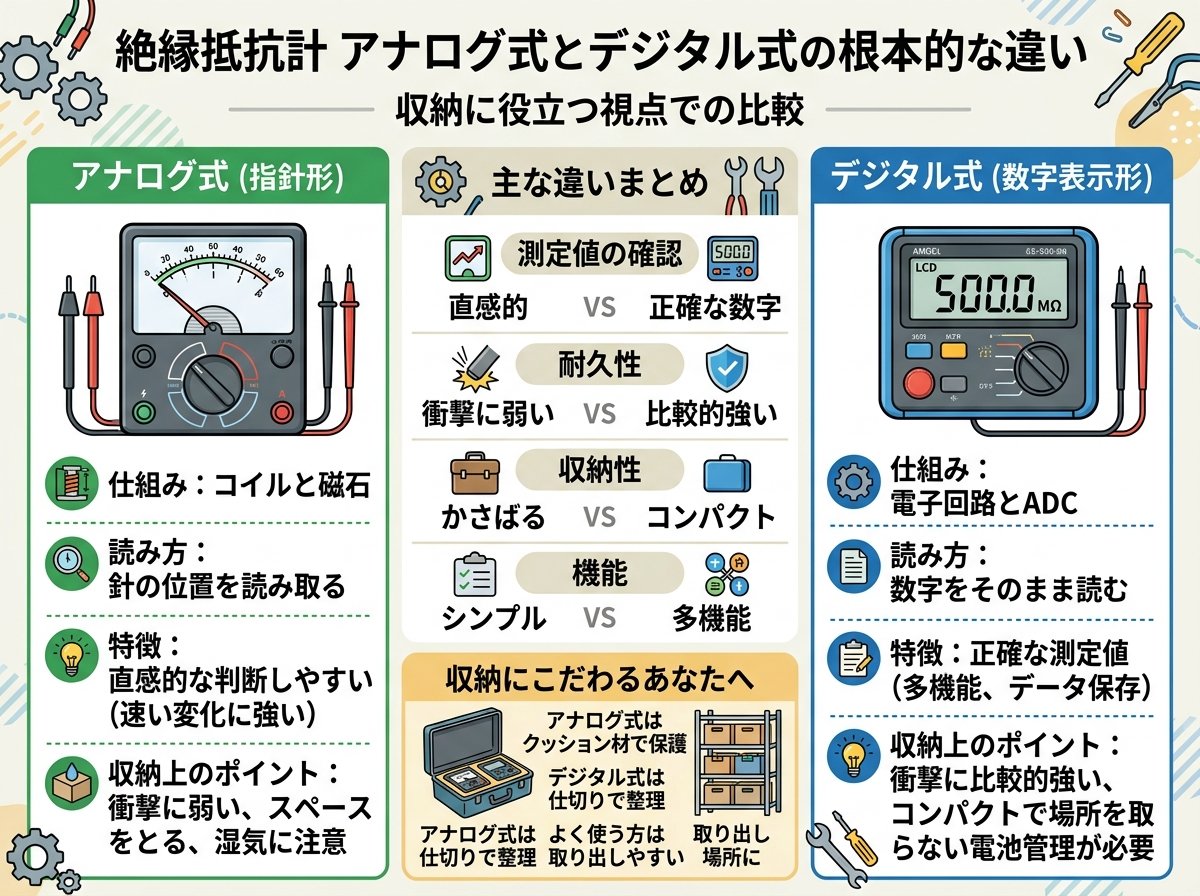

絶縁抵抗計アナログ式とデジタル式の根本的な違い


アナログ式絶縁抵抗計とデジタル式の最大の違いは「指針の動き方」にあります。アナログ式は測定中、針がリアルタイムで振れ続けるため、絶縁状態の変化を目で追いながら確認できます。これは「漏れ電流がじわじわ増えている」「測定中に短絡が起きた」といった異常を即座に感知できるという点で、熟練の電気工事士から根強い支持を受けている理由です。


一方、デジタル式は数値が安定したところで確定表示されるため、細かな変動を見落とすことがあります。特に古い建物の配線や劣化した機器の絶縁測定では、アナログ式の"揺れ"こそが重要な情報になります。


構造面では、アナログ式は内蔵の発電機(手動式)または電池駆動の電子回路で500V・1000V・250Vなどの高電圧を発生させ、被測定回路に印加します。その際に流れる微小電流をガルバノメーターで検出し、MΩ(メガオーム)スケールの目盛盤上で針が示す位置を読み取ります。


測定レンジの選び方も重要です。低圧回路(200V系統)には500Vレンジ、高圧回路(6600V系統)には1000Vレンジを使うのが一般的な現場ルールです。電技解釈第58条に基づく基準値との照合を前提に、正しいレンジを選ぶことが原則です。

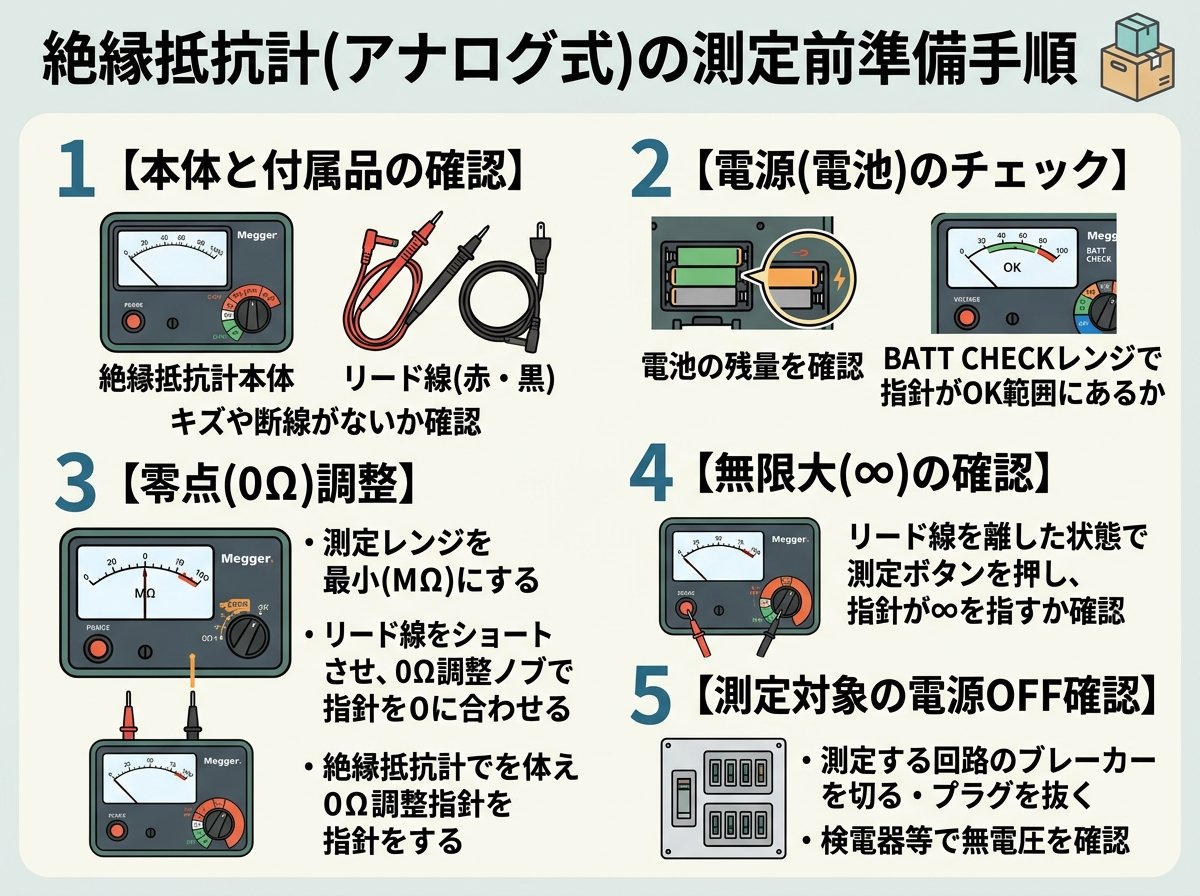

絶縁抵抗計アナログ式の測定前に必ず確認すべき準備手順

測定前の準備を怠ると、機器破損だけでなく感電事故につながります。これは見落とされがちな重要事項です。


まず「電源の遮断確認」が絶対条件です。絶縁抵抗計を接続する前に、対象回路の電源ブレーカーをOFFにし、検電器で無電圧を確認します。活線状態のまま絶縁抵抗計を接続すると、内蔵の高電圧回路と外部電源が干渉し、計器が即座に破損します。修理費用は安くても2万〜5万円程度かかるケースが多いです。


次に「残留電荷の放電」が必要です。コンデンサ成分を含む回路や長いケーブルを測定した後は、回路内に電荷が残留しています。この状態でリード線を抜くと、放電電流が手に流れて感電します。測定後は必ずアース端子(E端子)とライン端子(L端子)をショートさせて放電します。


接続の順番は「Eアース端子→Lライン端子」の順です。外す時はこの逆、つまり「Lライン端子→Eアース端子」の順で外します。この順序が逆になると、外した瞬間に回路が開放状態になり、放電電流が予期しない経路を流れます。


絶縁抵抗計本体のゼロ調整も忘れてはなりません。L端子とE端子を短絡させた状態で、アジャスターを使って指針が「0MΩ(ゼロ)」を示すよう調整します。測定前にこれをしていない場合、測定値に誤差が生じます。これが基本です。


絶縁抵抗計アナログ式の目盛りの読み方と測定値の正しい判定

アナログ式絶縁抵抗計の目盛り読み取りは、独特の非線形スケールに慣れる必要があります。一般的なアナログ計器と異なり、絶縁抵抗計の目盛盤は右端が「∞(無限大)」で左端が「0」という、電流計・電圧計とは逆方向の配置になっています。


目盛りの密度に注目してください。0〜1MΩの範囲は目盛り間隔が広くなっており、1MΩ以上になるほど間隔が狭くなっていきます。つまり低い値ほど正確に読み取れ、高い値は読み取りが難しい構造です。実用上は「1MΩ」「10MΩ」「100MΩ」などのキリのよい目盛りを基準に、指針の位置で判断します。


電技解釈が定める絶縁抵抗の最低基準値を確認しましょう。


| 回路の種類 | 測定電圧 | 最低基準値 |
|---|---|---|
| 300V以下(対地電圧150V以下) | 250V | 0.1MΩ以上 |
| 300V以下(対地電圧150V超) | 500V | 0.2MΩ以上 |
| 300V超(高圧回路) | 1000V | 0.4MΩ以上 |


この基準値は「最低ライン」であり、合格の絶対値ではありません。新設の回路や良好な状態の配線では、一般的に10MΩ〜数百MΩ程度の値を示します。基準値ギリギリの0.1MΩ付近を示している場合、法規的には合格でも、絶縁が相当に劣化していることを意味します。


測定後は「合格」「不合格」の記録だけでなく、具体的な数値と測定箇所、測定電圧、日時を記録しておくことが重要です。定期的な測定値の推移を比較することで、絶縁劣化の進行速度を把握できます。これは使えそうです。


経済産業省|電気設備に関する技術基準(電技解釈)の概要ページ


絶縁抵抗計アナログ式で現場が見落としやすい測定エラーの原因

測定値が実態と大きくズレてしまうケースがあります。意外ですね。その原因の多くは「測定環境」と「操作上の見落とし」にあります。


最も多いのが「リード線の絶縁不良」です。長年使用したリード線は、被覆が劣化してわずかな漏れ電流が発生します。この状態で測定すると、被測定物の絶縁抵抗が高くても、リード線の漏れ電流が加算されて低い測定値が出ます。定期的にリード線単体の絶縁抵抗を確認することが条件です。


次に「湿度の影響」があります。湿度が高い環境では、コネクタや端子の表面を伝って微小電流が流れ、見かけ上の絶縁抵抗値が下がります。JIS C 1302では、絶縁抵抗計の使用環境として「相対湿度80%以下」を推奨しています。雨天後の現場や地下の湿った場所での測定値は、参考値として扱うのが賢明です。


電磁誘導ノイズ」も見落とせない原因です。大型モーターや変圧器の近くで測定すると、電磁誘導によって計器に誤った電流が入り込み、針が不安定に振れます。この場合、ノイズ源から最低1m以上離れるか、シールドケーブルを使ったリード線に交換することで改善できます。


測定中に指が「E端子のリード線クリップ」に触れていることも、測定誤差の原因になります。人体の絶縁抵抗(乾燥した皮膚で約10万Ω〜数MΩ程度)が回路に並列接続されてしまい、測定値が実際より低く出ます。測定中は端子部分に触れないことが原則です。


絶縁抵抗計アナログ式を使った点検記録の残し方と劣化予測の活用法

絶縁抵抗の測定は「一度やれば終わり」ではありません。測定値は経年変化とともに徐々に低下するため、複数時点での記録を比較して初めて「いつ危険ゾーンに入るか」を予測できます。


記録のポイントは「同一条件での測定の継続」です。同じ回路を同じ測定電圧で、同じ季節・同じ時間帯に測定することで、正確な比較が可能になります。温度や湿度が異なると絶縁抵抗値も変動するため、記録用紙には必ず「測定日時・天候・気温・湿度」を添えましょう。


劣化予測の目安として、「測定値が前回の半分以下になったら要注意」というルールがあります。例えば前回100MΩだった箇所が今回50MΩを下回ってきた場合、絶縁の劣化が加速している可能性があります。


現場での記録管理には、スマートフォンアプリやExcelテンプレートを活用するとデータの一元管理がしやすくなります。電気保安協会や一般社団法人電気設備学会が公開している点検記録様式も参考になります。


一般社団法人電気設備学会|電気設備の点検・保守に関する技術情報・ガイドライン


記録を積み重ねることで、設備オーナーへの「そろそろケーブル更新時期です」という根拠ある提案ができるようになります。絶縁抵抗の測定記録は、単なる法令順守の書類ではなく、設備の寿命管理ツールでもあります。これは見落とされがちな視点です。


特に築30年以上の建物では、VVFケーブルの絶縁体(ビニール)が硬化・ひび割れして絶縁抵抗が急激に低下するケースがあります。外観では判断できないため、定期的な絶縁測定が唯一の早期発見手段です。年1回以上の測定と記録の習慣が、大規模な漏電・火災リスクを未然に防ぎます。


つまり記録の継続こそが最大の予防策です。
