金型磨きのコツと鏡面仕上げの番手・砥石選び完全ガイド

金型磨きのコツを番手・工程・道具から徹底解説

磨けば磨くほど、金型の表面品質は下がることがある。

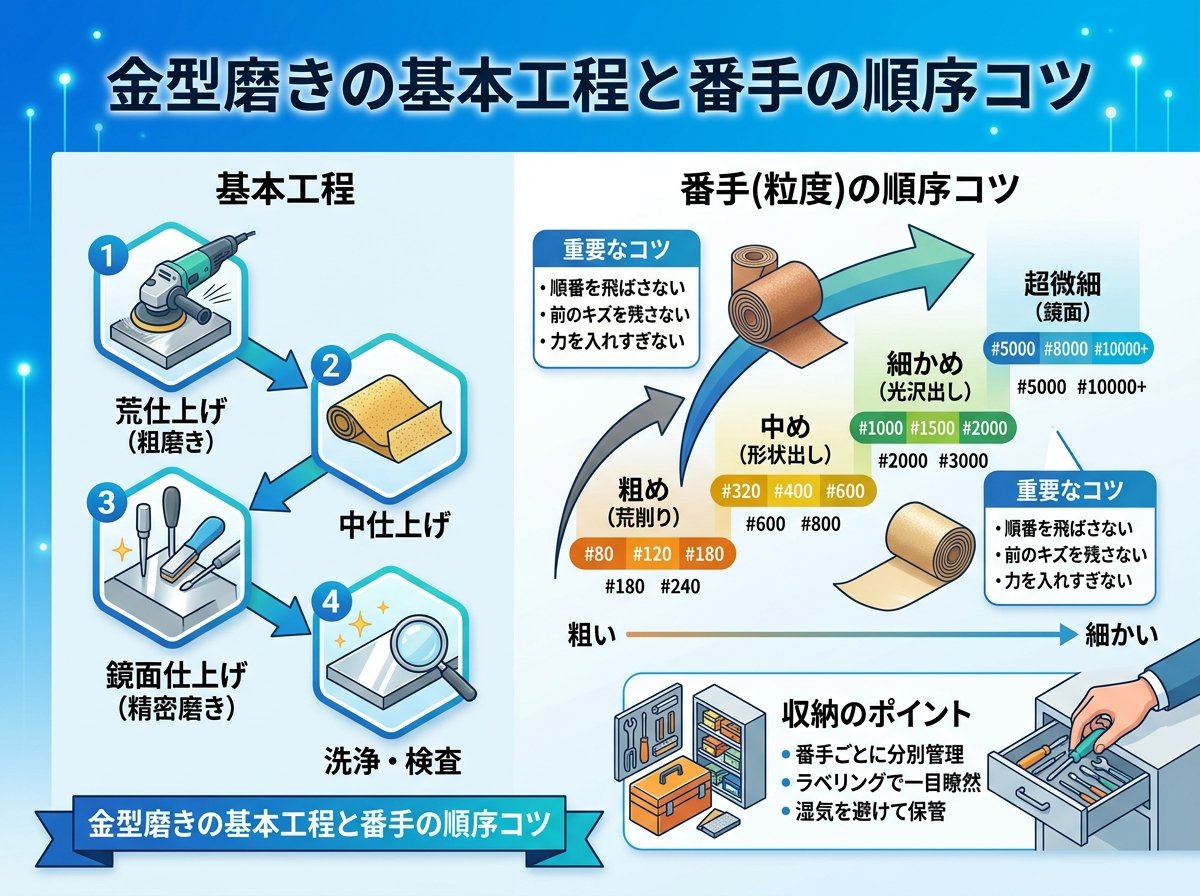

金型磨きの基本工程と番手の順序コツ

金型磨きは、「粗仕上げ→中仕上げ→精密仕上げ→鏡面仕上げ」という4段階の工程で進めるのが基本です。この順序を守ることが、仕上がりの品質を大きく左右します。

マシニングセンターなどの切削加工では、金型に求められる加工面精度の約95〜98%が達成されます。残り2〜5%を手作業の研磨で仕上げるわけですが、この最後の仕上げが製品品質を決定づけます。つまり、手磨きの精度がそのまま製品に出るということです。

各工程ごとの目安を整理すると、以下のようになります。

| 工程 | 面粗度の目安 | 主な使用工具 |
|------|-------------|-------------|
| 粗仕上げ | 9〜10μm | スティック砥石（#320〜#1000） |
| 中仕上げ | 3〜4μm | 耐水ペーパー（#800〜#1500）、セラミック砥石 |
| 精密仕上げ | 0.8μm | ダイヤモンドペースト（#1800〜#8000相当） |
| 鏡面仕上げ | 0.2μm | ダイヤモンドペースト（#14000〜） |

番手を変えるたびに「前の番手の傷に対して90度（直角）方向に磨く」というのがプロの基本ルールです。これが大事なポイントです。なぜかというと、向きを90度変えることで、前の番手で付けた傷が残っているかどうかを目視で確認しやすくなるからです。傷の方向が変わることで、前工程の深い傷を見落とさずに除去できます。

また、番手を一段飛ばしてしまうと、後の工程でより細かい砥石を使って前工程の深い傷を除去しなければならなくなります。これは非常に非効率な作業です。工程を飛ばさないことが原則です。

千葉県の高度ポリテクセンターで行われた「金型の鏡面磨き技法」講習では、スティック砥石#600から始め、#800→#1000と砥石を進め、その後ダイヤモンドペースト#600→#800→#1000→#2000→#3000→#5000→#8000という順序で研磨を行います。ここまでで合計10段階近い工程を踏むことになります。意外と多いですね。

各番手を終えるたびに、超音波洗浄機（コンタクトレンズの洗浄に使うようなもの）で3分間洗浄し、スケール（削り粉）を確実に除去することも重要な作業の一部です。番手が上がるたびに洗浄を徹底することで、前工程の粗い粒子が次の細かい磨き面に混入するのを防ぎます。

参考：高度ポリテクセンターによる金型鏡面磨き技法の実技レポート（工程詳細と表面粗さ計測値）

研修レポート：高度ポリテクセンター「金型の鏡面磨き技法」 - 加工コンサルタント

金型磨きのコツ：砥石の使い方と研磨油の役割

砥石を使った金型磨きにおいて、研磨油（研削オイル）の使い方を軽視している人は少なくありません。これは大きな失敗につながります。

研磨油はただの潤滑剤ではなく、「オレンジピール」と呼ばれる表面焼けを防ぐ重要な役割を担っています。オレンジピールとは、表面が橘の皮のように不規則に凸凹になる現象のことです。研磨中に油分が切れると、砥石とワーク間に摩擦熱が発生し、金型表面が過熱されてこの状態になってしまいます。油切れに注意すれば大丈夫です。

正しい油の使い方は、スポイドで2〜3滴をワークに垂らし、砥石をごく軽い力で回しながらなじませる、というシンプルなものです。砥石を動かし始めてから削れていく感触（手に伝わる粉が出る感覚）がなくなってきたら、油を補充するタイミングです。

ワークを磨くエリアの分け方も重要なコツです。たとえば60×60mmのワークであれば、Y方向を3つのエリアに分けて磨くことが推奨されています。1エリアあたりのストロークを短くすることで、ワーク全体に均等な圧力をかけやすくなるためです。

もう一点、意識すべきことがあります。真ん中は磨きやすく、端は磨きにくいという点です。手の動きを観察すると、中央部分を何度も通過するため、無意識に中央ばかりが磨かれてしまいます。実際に、端部は磨き不足になりやすい傾向があります。これを防ぐには、端のストローク回数を意識的に増やすことが必要で、目安は「端2：中央1」の意識で磨くと均一になります。

砥石の管理も見落とされがちな要素です。番手を上げるたびに、使用済みの砥石は必ず隔離し、間違えて使わないようにします。また、研磨油を補充するスポイドもワーク表面に触れさせないことがルールです。スポイドの先端が触れると、そこに磨き粉が付着し、次の工程で表面を傷つける可能性があります。

スティック砥石を選ぶ際は、砥石の材質も確認するべきです。一般金型用にはC砥粒（炭化ケイ素）やWA砥粒（白色アルミナ）があり、放電加工後の粗仕上げにはソフトタイプのRPSCやハードタイプのEDSCなど、用途に応じた選択が品質に直結します。これは必須の知識です。

参考：ミスミによる仕上げ研磨工程の工具選定ガイド（4工程ごとの推奨砥石・面粗度一覧）

金型の仕上げ研磨に必要な工具 | 技術情報 | MISUMI-VONA

金型磨きのコツ：ダイヤモンドペーストの正しい使い方

砥石研磨が終わったら、次はダイヤモンドペーストによる精密仕上げ・鏡面仕上げに移ります。ダイヤモンドペーストが登場するのは精密仕上げ段階（面粗度0.8μm以下）からで、最終的な鏡面仕上げ（Ra0.2μm以下）まで対応します。

ダイヤモンドペーストは、番手の換算値として9μm（＝約#1800相当）→6μm（#3000相当）→3μm（#8000相当）という順で使用するのが基本です。最終的には1μm（#14000相当）→1/2μm（#60000相当）→1/4μm（#100000相当）まで進めることで、鏡面規格のA0（Ra0.008μm）に到達できます。これが鏡面磨きの条件です。

ダイヤモンドペースト使用時の最重要ポイントは「圧力を極限まで軽くすること」です。特に#8000（3μm）のペーストを使う際の推奨荷重は100〜200g/cm²とされていますが、この荷重を指の感覚だけで制御するのは非常に難しいとされています。そこでプロが行う工夫は、細く薄く削った竹の棒や木の棒を使ってペーストを押し当てることです。素材の弾力を利用することで、過度な圧力が自然に逃げる構造になります。これは使えそうです。

ダイヤモンドペーストによる磨きの際には、作業環境の清潔さが特に厳しく要求されます。精度が1μm以上（14000番相当以上）の工程では、ほこり・煙・フケ・唾液といった微粒子でさえ磨き面に傷をつける可能性があります。プロの現場では、砥石研磨の工程と、ダイヤモンドペースト研磨の工程を物理的に別の場所（無塵室・クリーン研磨室）で行うことがあるほどです。厳しいところですね。

各工程の間にはエタノールを含ませたカット綿でワーク表面を拭くことも必要です。超音波洗浄機では表面の溝の奥に入り込んだ研磨粉を完全には除去できないため、エタノール拭きによる化学的洗浄が効果的です。なお、番手が上がるにつれて研磨粉はより細かくなるため、超音波洗浄だけでは対処できなくなります。エタノール洗浄は必須です。

研磨後の表面粗さを客観的に確認するには、表面粗さ測定機の活用が有効です。感覚だけに頼ると「磨けている」と思っていても、実際には前の番手の傷が残っていることがあります。測定値として数値で確認することで、工程の飛ばしや磨き不足を防げます。

参考：プラスチック金型研磨の工程・ダイヤモンドペーストの順序・環境管理に関する詳細（FirstMold）

金型研磨の総合的理解 - First Mold

金型磨きのコツ：よくある失敗「オレンジピール」と「孔食」の原因・対策

金型磨きの現場で最も多く遭遇するトラブルが「過研磨（磨きすぎ）」です。長く磨けば磨くほど品質が上がるというのは誤解です。

「オレンジピール」は、金型表面が橘の皮のように不規則に凸凹になる現象です。主な原因は「過度な研磨圧力」と「長すぎる研磨時間」による表面の過熱です。特に研磨ホイール（回転系）を使用した際に熱が発生しやすく、やわらかい鋼材ほど過研磨になりやすい傾向があります。硬い鋼材（HRC52以上）は比較的耐えられますが、プリハードン鋼（硬度が低め）では特に注意が必要です。

📌 オレンジピールが発生してしまったときの対処手順。

- 一段階粗い研磨剤（直前に使ったものより少し番手が低いもの）で表面の欠陥を除去する
- 再研磨は前回より「軽い圧力」で行う
- 焼き戻し温度より25℃低い温度でストレス・リリーフ処理を行うことも有効
- その後、最も細かい砥粒で再び軽圧で磨き直す

もう一つのトラブルが「孔食（ピッティング）」です。これは鋼中の非金属不純物（主に酸化物）が研磨中に表面から引き抜かれ、小さな穴（マイクロピット）が生じる現象です。孔食を引き起こす主な要因には、過度な研磨圧力・長時間研磨・鋼の純度不足・金型表面の錆・黒皮（表面の酸化膜）が除去されていないことが挙げられます。

孔食の対策は「できるだけ短い研磨時間と軽い圧力で作業する」ことに尽きます。また、孔食が出た場合は、一段階粗い砥粒で表面を慎重に再研磨してから、柔らかく鋭利なオイルストーンを使って次工程に進むことが推奨されています。1mm未満の砥粒サイズの工程では、最も柔らかい研磨工具は避けることが原則です。

こうした問題は「もっとしっかり磨けばよくなる」という直感で対処しようとしがちですが、それがさらに状況を悪化させます。結論は「軽い力・短い時間・前段階に戻ること」です。

参考：金型研磨の一般的な問題点と解決策（オレンジピール・孔食の詳細）

金型研磨の一般的な問題を解決する方法 - ChinaMoldMaking

金型磨きのコツ：収納・管理から見た道具と環境の整え方（独自視点）

金型磨きの品質は「磨く技術」だけでなく、「道具の収納・管理方法」にも大きく左右されます。これは意外と見落とされがちな視点です。

砥石やペーパーは、番手ごとに分けて保管することが鉄則です。現場でよく見られる問題は、複数の番手の砥石が一か所にまとめて置かれており、作業中に誤って粗い番手の砥石を使ってしまうケースです。たとえば#600の砥石を使った後に誤って同じ容器に戻してしまうと、次回の作業者が判別できずに混在させてしまう可能性があります。これは品質トラブルの原因になります。

実際のプロ現場では、番手を上げるたびに「新聞紙を1枚めくる」という管理法が使われています。番手ごとに新聞紙を重ねて作業台に敷き、番手が変わるたびに1枚めくって新しい紙の上で作業することで、前の番手の研磨粉が次の工程に混入しないよう管理します。東京ドームの内野全体を覆うような広い作業台でも、この方法は1枚の新聞紙で十分に対応できるシンプルさが特長です。いいことですね。

道具の収納に関するもう一つのポイントは、ダイヤモンドペーストのチューブ管理です。ペーストは開封後に固まりやすく、チューブの先が詰まると取り出しにくくなります。使用後は必ずキャップをして保存し、番手ごとに専用のケースやトレイに分けて収納すると管理しやすくなります。番手別の収納が基本です。

また、超音波洗浄機・エタノール・スポイドといった補助道具も、作業台の定位置に置いておくことが重要です。これらを必要なタイミングで素早く使えない環境では、研磨中に余分な時間が生じ、砥石の油切れやペーストの乾燥が発生しやすくなります。結果として品質低下を招きます。道具の配置を整えることは、磨きの技術と同じくらい大切です。

さらに、磨き道具を長持ちさせるには「使用後のクリーニング」が欠かせません。スティック砥石は使用後に灯油やエタノールで表面の目詰まり（研磨粉の詰まり）を除去し、乾燥させてから保管することで次の工程でも安定した切れ味を保てます。目詰まりを放置した砥石は研削力が著しく低下するため、同じ番手の砥石でも仕上がりにムラが出ます。

道具と作業環境の整理収納は、金型磨きの品質を「下支えする土台」です。技術の高さが6割なら、環境の整え方が残りの4割を決めると言っても過言ではないでしょう。
