ボールねじの構造と名称：各部品の役割を完全解説

「ボールねじって、ただの精密なねじでしょ？」と思っているなら、それが収納スペースの電動棚に使われる機構の寿命を最大3分の1に縮める原因になっています。

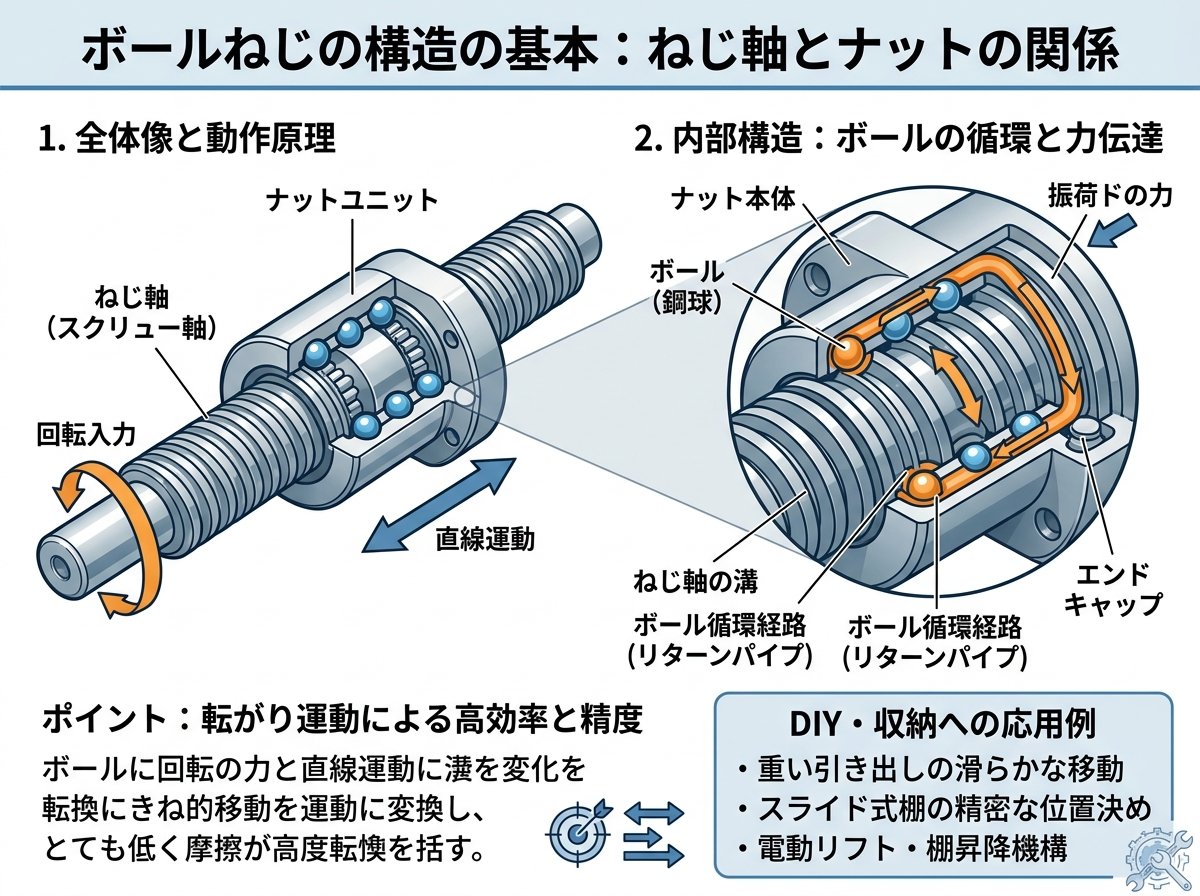

ボールねじの構造の基本：ねじ軸とナットの関係

ボールねじは、大きく分けると「ねじ軸（スクリューシャフト）」「ナット」「ボール（鋼球）」「循環部品」の4つで構成されています。この4つがそろって初めて、スムーズな直線運動が生まれます。

ねじ軸とは、表面に螺旋状の溝（ボール溝）が加工された長い棒状の部品です。この溝の断面形状はゴシックアーク溝（サーキュラーアーク複合型）と呼ばれることが多く、ボールとの接触面積を最適化するよう設計されています。長さは数センチから数メートルまでさまざまで、工場の自動搬送ラインから家庭用電動昇降収納棚まで幅広く使われています。

ナットは、ねじ軸と対になる筒状の部品です。ナット内部にも螺旋溝があり、ねじ軸の溝と向き合って「ボール通路」を形成します。つまり、ねじ軸とナットの間にボールを挟むことで、接触が点（または小さな面）になり、摩擦が極限まで小さくなる仕組みです。

これが基本構造です。

一般的なすべりねじでは、軸と雌ねじが直接こすれ合うため、摩擦係数がおよそ0.1〜0.3程度になります。一方、ボールねじの摩擦係数は0.003〜0.01程度と、約10分の1〜30分の1にまで低減されます。感覚的には、ざらついたコンクリート面の上を歩くのと、ボウリング場のレーン上を歩くくらいの差があるイメージです。

収納の文脈でいえば、電動昇降棚や壁面収納の上下スライド機構にボールねじが使われているケースがあります。摩擦が少ないため、モーターにかかる負荷が小さくなり、消費電力の削減や機構の長寿命化につながります。これは使えそうです。

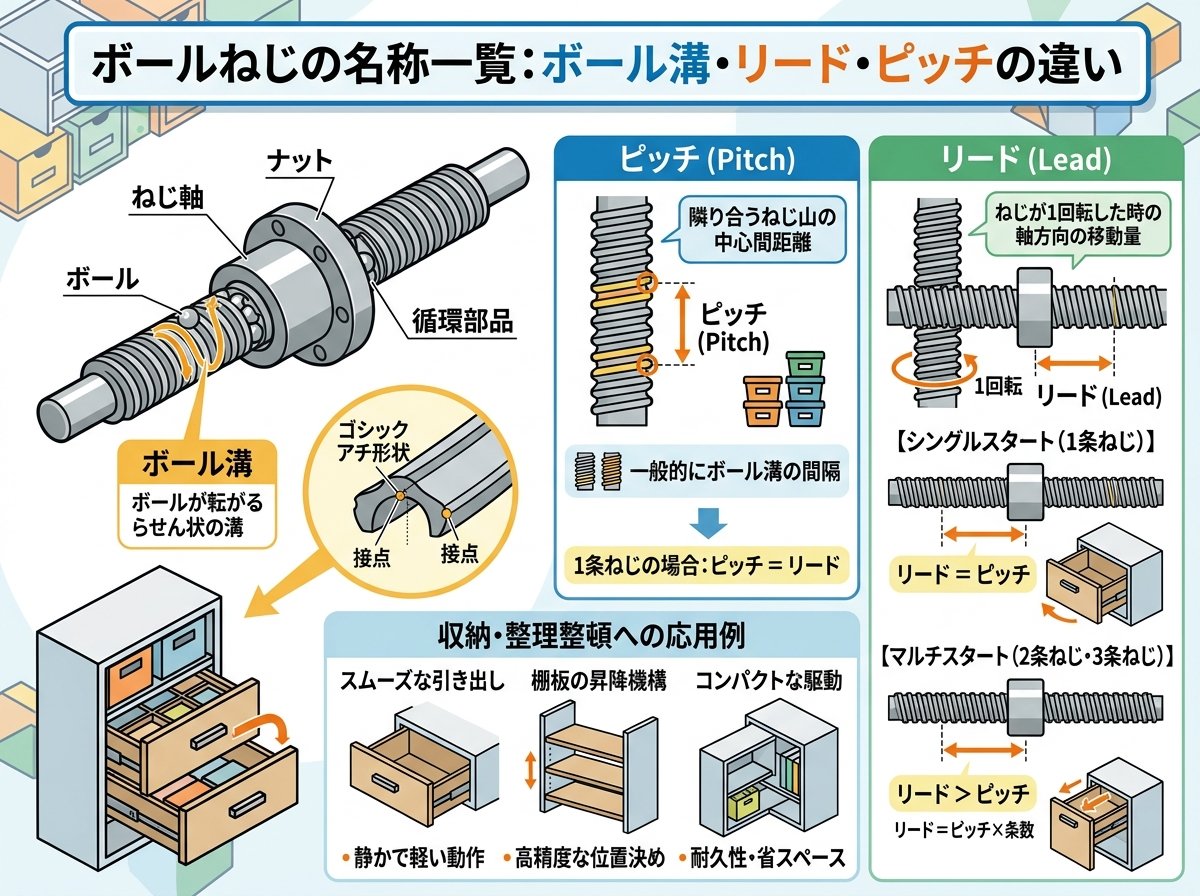

ボールねじの名称一覧：ボール溝・リード・ピッチの違い

ボールねじの仕様を語るうえで必ず登場する用語が「リード」と「ピッチ」です。混同されやすい言葉ですが、意味は明確に異なります。

ピッチとは、ねじ山（溝）が1回転したときに隣の溝との間に進む距離のことです。単純に言えば「溝と溝の間隔」になります。一方、リードとは「ねじを1回転させたとき、軸方向に進む距離」のことを指します。

つまりリードが基本です。

シングルスタート（条数1）のボールねじでは、リード＝ピッチです。ただし、ダブルスタート（条数2）のねじでは、リード＝ピッチ×2になります。例えばピッチ5mm・2条のボールねじなら、1回転で10mm進むことになります。この「条数」という概念は、収納設備の昇降速度や精度選定に直接影響するため、メーカー仕様書を読む際に注意が必要です。

ボール溝の形状にも名称があります。代表的なものが「サーキュラーアーク溝（円弧溝）」と「ゴシックアーク溝（2点接触溝）」です。サーキュラーアーク溝は製造が容易でコストを抑えられますが、ボールとの接触が1点になります。ゴシックアーク溝はボールと2点で接触するため、ラジアル荷重（横方向の力）への耐性が高くなります。

どの溝形状かによって、収納ユニットにかかる荷重の方向性への対応力が変わってきます。重い食器や本を収納する棚を支える機構には、ゴシックアーク溝タイプのほうが適している場合があります。

THK株式会社｜ボールねじ技術資料（リード・ピッチ・溝形状の詳細）

（上記リンクはTHK株式会社の技術資料PDFです。リードやピッチ、溝形状の定義を図解で確認できます。）

ボールねじの循環方式の名称：チューブ式・こま式・エンドキャップ式の特徴

ボールが溝を転がり続けるためには、ナットの端まで来たボールをスタート位置に戻す「循環経路」が必要です。この循環部品の方式によって、ボールねじの名称や特性が大きく変わります。

代表的な循環方式は3種類あります。

1つ目が「チューブ（こまチューブ）式」です。ナットの外側にチューブを取り付け、そのチューブ内をボールが循環します。構造がシンプルで製造コストが低く、汎用機械や一般的な産業設備に広く使われています。ただし外径が大きくなりやすい点が弱点です。

2つ目が「こま（駒）式」です。ナット内部に「こま」と呼ばれる小さな偏向部品を埋め込み、ボールを内部で循環させます。外径をコンパクトに保てるため、スペースが限られる精密機器や医療用機器に使われることが多いです。チューブ式より加工精度が求められます。

3つ目が「エンドキャップ式」です。ナットの両端にキャップを取り付け、キャップ内の通路でボールを循環させます。こま式と同様にコンパクトで、組み立てが容易なことからFA（ファクトリーオートメーション）機器に多く採用されています。

意外ですね。

家庭用の電動昇降収納棚にはコスト重視でチューブ式が使われるケースが多いですが、設置スペースが非常に限られる壁面収納ユニットにはこま式やエンドキャップ式が採用されることもあります。購入時や修理依頼の際、業者に「どの循環方式か」を確認しておくと、互換部品の入手性や修理費用の見積もりがより正確になります。

ボールねじの予圧とは：名称と目的・収納設備への影響

ボールねじを正しく選定・使用するうえで避けて通れない概念が「予圧（プリロード）」です。この言葉の意味を理解していないと、電動収納の動作不良が起きた際に原因を特定しにくくなります。

予圧とは、ボールとボール溝の間に意図的に内部荷重（締め付け力）を与えておくことです。なぜそんなことをするかというと、軸方向のガタ（バックラッシ）を取り除くためです。

ガタゼロが条件です。

バックラッシとは、ねじを正転から逆転に切り替えた瞬間に生じるわずかな遊びのことです。このガタがあると、棚を上昇から下降に切り替えた瞬間に数十マイクロメートルの位置ずれが起きます。精密な位置決めが必要な自動倉庫システムでは、このわずかなズレが積み重なって収納位置の誤差になります。

予圧の付与方法にも名称があります。「オーバーサイズボール法」はボール径をわずかに大きくして押し付け力を生む方法、「ダブルナット法」はナットを2つ使い軸方向にずらして締め付ける方法の2種類が代表的です。

収納設備の文脈では、高精度が求められる自動収納ラック（スタッカークレーンなど）にはダブルナット法の高予圧タイプが使われます。一方、家庭用昇降棚のような軽負荷・低速用途では軽予圧タイプで十分です。

予圧が強すぎると摩擦熱が増えて寿命が縮まります。予圧が弱すぎるとガタが残ります。バランスが大切ということですね。選定に迷う場合は、THKやNSKなど主要メーカーの選定ツール（Web上で無料公開されているものもあります）を使うと、必要予圧量を計算できます。

日本精工（NSK）｜ボールねじ製品ページ（予圧・精度グレードの解説あり）

（上記リンクはNSK公式サイトのボールねじ製品ページです。予圧の種類や精度グレードについての技術情報が確認できます。）

ボールねじの精度グレードと名称：収納DIYで見落とされがちな選定ポイント

ここからは、あまり語られることのない視点です。ボールねじには国際規格・国内規格に基づく「精度グレード」が定められており、この名称と意味を知らないままDIYや設備選定をすると、過剰スペックによる無駄なコストや、逆に性能不足による早期故障を招くことがあります。

JIS規格（JIS B 1192）ではボールねじの精度等級を「C0〜C10」の数字で表します。数字が小さいほど高精度です。C0は最高精度クラスで、300mmの有効ストロークあたりの許容誤差がわずか3.5マイクロメートル（0.0035mm）以内とされています。これはコピー用紙1枚の厚さ（約0.1mm）の約30分の1という精度です。

一方、C10グレードは同じ300mmのストロークで許容誤差が210マイクロメートル（0.21mm）と、C0の60倍の誤差が許容されます。つまりC10が基本です。

家庭用電動昇降棚や収納ユニットには、C7またはC10グレードが一般的に使われています。精度グレードが上がるほど製造コストが跳ね上がり、C5以上になると同じサイズのC10と比較して価格が2〜5倍になるケースも珍しくありません。

収納目的でボールねじを選ぶ際に「高精度品を選べば安心」という考えは、実際にはコストの無駄になりやすいです。重要なのは、動作速度・ストローク長・荷重条件から必要な精度グレードを逆算することです。ほとんどの収納用途ではC7かC10で十分な精度が確保できます。

リードの選定も忘れずに行う必要があります。収納棚の昇降速度を速くしたい場合はリード大（例：20〜40mm）を選び、精密な位置決めを優先したい場合はリード小（例：5〜10mm）を選びます。この判断を誤ると、モーターの回転数設定と棚の動作速度がかみ合わず、制御装置の設定変更が必要になって余分な工事費が発生します。

ボールねじのメーカーカタログには、これらのグレード・リード・予圧の組み合わせが一覧で掲載されています。THK・NSK・黒田精工・ミネベアミツミなど国内主要メーカーのWebサイトでは、無料でPDFカタログをダウンロードできるため、設備導入前に必ず確認しておくことをおすすめします。

黒田精工株式会社｜ボールねじ製品ページ（精度グレード・仕様一覧）

（上記リンクは黒田精工のボールねじ製品ページです。精度グレードC0〜C10の仕様比較や、用途別選定の参考情報が掲載されています。）
