油圧タンクの構造と役割・設計ポイントを徹底解説

油圧タンクの構造と機能・設計の基礎知識

油圧タンクは「ただオイルを貯めるだけの容器」だと思っていると、システム全体の寿命を10分の1以下に縮めるリスクがあります。

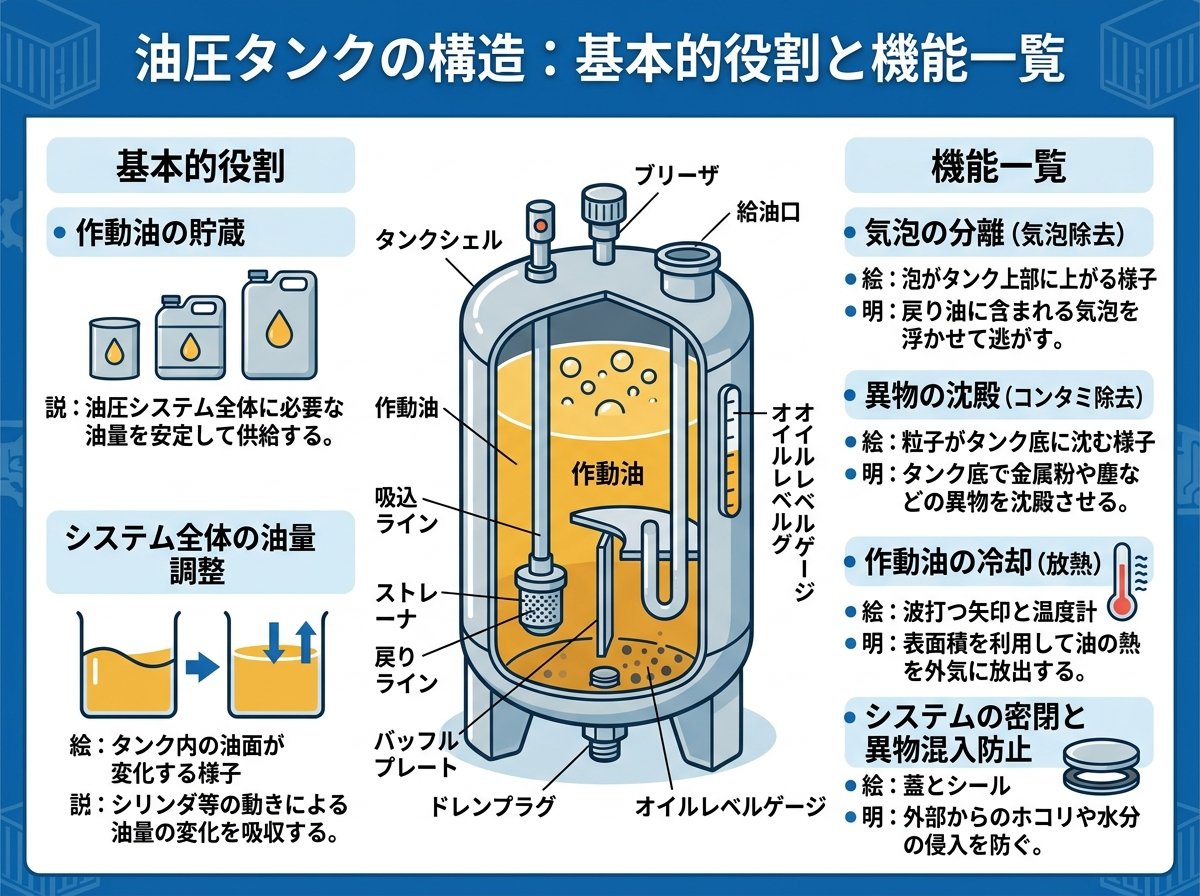

油圧タンクの構造が持つ基本的な役割と機能一覧

油圧タンクの構造は、表面上は「鉄板を溶接した箱」に見えます。しかし実際には、産業機械や建設機械の心臓部ともいえる複合的な機能を内包しています。

油圧タンクが担う主な機能は次のとおりです。

• 🛢️ 作動油の貯留：システムが必要とする油量を常時確保する




• 🌡️ 放熱（冷却）：タンク壁面から外気へ熱を逃がし、油温を適正範囲に保つ




• 💨 脱気（エア分離）：油中に溶け込んだ気泡を分離・排出する




• 🔩 異物沈殿：金属粉や汚染物質をタンク底部に沈降させる




• 📊 油量変動の吸収：シリンダの伸縮などによる油量変化をバッファする

このうち「放熱」機能は特に見落とされがちです。油圧システムで発生する熱エネルギーのうち、約30〜40%はタンク壁面からの放熱によって処理されているとされています。つまり設計です。

タンクの表面積が不足すると、クーラーだけでは冷却が追いつかなくなります。結果として作動油の劣化が加速し、ポンプやバルブの寿命が通常の3分の1以下になるケースも報告されています。

機能を理解してから構造を見ると、各パーツの意味が明確になります。

参考：一般社団法人 日本油圧工業会 – 油圧技術資料（油圧システムの基礎）

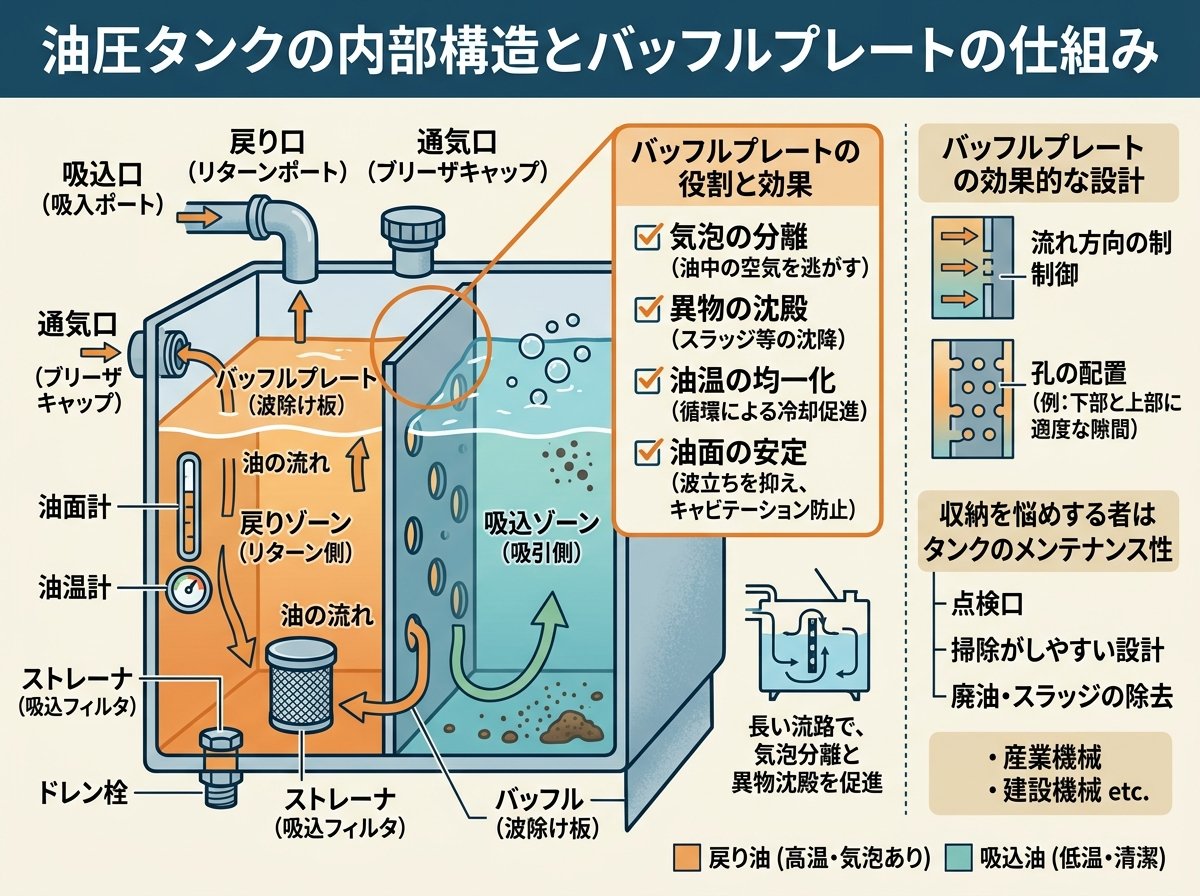

油圧タンクの内部構造とバッフルプレートの仕組み

油圧タンクの内部で最も重要な構造要素の一つが「バッフルプレート（隔板）」です。これはタンク内部を仕切る板状の部材で、戻り油と吸入油が直接混ざり合うのを防ぐ役割を持ちます。

バッフルプレートがない状態を想像してください。ポンプから戻ってきた高温・気泡混じりの油が、そのままポンプ吸入口に戻ってしまいます。気泡が混入した状態でポンプを回し続けると、キャビテーションと呼ばれる気泡の崩壊現象が起き、ポンプ内部が物理的に損傷します。

バッフルプレートを正しく設置することで、以下の効果が得られます。

• ⏱️ 滞留時間の確保：戻り油がタンク内を迂回するルートをたどることで、気泡分離と異物沈殿に必要な時間（一般的に30秒〜1分以上）を確保できる




• 🌡️ 温度均一化：高温の戻り油がタンク全体に広がり、局所的な高温スポットを防ぐ




• 🔩 汚染物質の分離促進：油の流れを穏やかにすることで、微細な金属粉が底部へ沈降しやすくなる

バッフルプレートの板厚は一般的に3〜6mm程度の鋼板が使われ、タンク断面積の約70〜80%を仕切る高さで設計されます。つまり構造設計が原則です。

プレートの位置は、戻り油配管（リターンポート）と吸入配管（サクションポート）の中間より戻り側に寄せて配置するのが基本です。この配置によって滞留ゾーンが最大化されます。

油圧タンクの容量計算方法とJIS規格による設計基準

油圧タンクの容量は「なんとなく大きめにする」では正解ではありません。JIS B 8354（油圧−タンク）などの規格では、ポンプ吐出量との関係で容量の目安が定められています。

一般的な設計目安として広く参照されているのが、「タンク容量＝ポンプ吐出量（L/min）× 3〜5倍」という経験式です。たとえばポンプ吐出量が20L/minの場合、タンク容量は60〜100Lが推奨範囲となります。

ただしこれはあくまでも経験的な目安です。

実際の設計では、以下の要素を加味して補正します。

• 🌡️ 使用環境温度：外気温が高い環境では放熱効率が下がるため、容量を大きくする必要がある




• ⚙️ 連続稼働時間：長時間連続運転する設備ほど、油温上昇への余裕が必要




• 📦 設置スペース制約：スペースが限られる場合はオイルクーラーを併用して容量を補完する




• 💧 シリンダの容積変化量：シリンダが縮む/伸びることで変化する油量をタンクが吸収できる必要がある

容量が足りない設計を行うと、油温が80℃を超える状態が慢性化します。これは深刻です。作動油の劣化速度は油温が10℃上がるごとに約2倍速くなる（アレニウス則に基づく経験則）とされており、80℃と60℃では劣化速度が4倍以上異なります。オイル交換コストと機器損耗コストが跳ね上がります。

参考：日本産業標準調査会（JISC）– JIS規格検索（JIS B 8354など油圧関連規格を検索可能）

油圧タンクの配管ポートと付属品の構造的な配置ルール

油圧タンクには複数のポート（口）と付属品が取り付けられており、それぞれの配置には機能的な理由があります。無計画に位置を決めると、システム全体の信頼性が大幅に低下します。

主なポートと付属品の種類と役割は以下のとおりです。

• 🔵 サクションポート（吸入口）：ポンプへ油を供給する出口。タンク底から50〜100mm程度の高さに設置し、スラッジを吸い込まないよう配慮する




• 🔴 リターンポート（戻り口）：システムから戻ってくる油の入口。油面下に開口させることで気泡の混入を防ぐ（水面上に落とすと泡立ちの原因になる）




• 🟡 ドレンポート（排油口）：タンク最低部に設置し、清掃や油交換時に完全排油できるようにする




• 🟢 エアブリーザ（空気呼吸器）：油面の上下に伴う空気の出入りを制御し、外部からの粉塵・水分混入を防ぐフィルタ付き部品




• 📏 油面計（サイトグラス）：タンク側面に設置し、作動油の油面レベルを外部から目視確認できるようにする




• 🌡️ 温度計・温度センサ：油温を常時監視するための計器取付口

特に見落とされやすいのが「エアブリーザの容量不足」です。これは盲点です。ポンプ吐出量が大きいシステムでは、シリンダ動作のたびに大量の空気がタンクへ出入りします。エアブリーザの通気容量がこの流量に対応できないと、タンク内が負圧になり、ポンプのキャビテーション誘発につながります。

エアブリーザはポンプ吐出量の1.5〜2倍程度の通気容量を持つ製品を選定するのが安全です。選定時には、ブリーザに記載されている「流量特性グラフ」を必ず確認してください。

収納・レイアウト視点から見た油圧タンクの形状選定と設置ポイント

収納スペースを意識した機械設計や工場レイアウトを考える際、油圧タンクの「形状」と「設置向き」の選択が実は非常に重要です。タンク形状は大きく分けて「横置き型」「縦置き型」「L字型（ユニット一体型）」の3種類があります。

横置き型は最もポピュラーで、油面面積が広いため放熱・脱気性能に優れています。しかし設置フットプリント（床面積）が大きくなるデメリットがあります。

縦置き型はスリムで省スペース設置が可能ですが、油面面積が小さく、脱気・放熱性能が横置きより劣ります。スペース制約がある設備では縦置きを選ばざるを得ない場合もあります。その際は、クーラーの能力を増強するか、定期的な油温モニタリングを徹底するかの対策が必要です。

形状	放熱性	脱気性	省スペース	主な用途
横置き型	◎ 高い	△ 広い	大型プレス・射出成形機
縦置き型	△ やや低い	◎ 省スペース	工作機械・小型ユニット
L字型一体型	○ 中程度	◎ 最もコンパクト	建設機械・モービル機器

設置場所の選定では「床への荷重分散」も重要な検討点です。作動油の比重は約0.87〜0.90程度であるため、100Lタンクに油が満タンの場合、油だけで約87〜90kgの重量になります。タンク本体の重量を加えると100kg超になることも少なくありません。

収納ラック・架台の耐荷重をあらかじめ確認することが条件です。タンク底面には防振ゴムパッドを敷くことで、振動による溶接部への応力集中も緩和できます。設置設計の段階でこの点を盛り込んでおくと、長期的なメンテナンスコストの削減につながります。

参考：KHK 小原歯車工業 – 油圧システムの基礎知識（設計・構造の実務的解説）

油圧タンクの清掃・メンテナンスを前提にした構造設計の注意点

油圧タンクの設計段階で「メンテナンス性」を考慮しないと、後から後悔することになります。これは設計者が最も見落としやすい視点の一つです。

特に重要なのが「マンウェイ（点検口）」の設置です。内部清掃を行うためには、人の腕が入る程度の開口部が必要です。一般的には直径150〜200mm程度の円形フランジ、または200×200mm以上の角形ハッチが設けられます。

マンウェイがないタンクは、清掃のたびに油を抜いて上部プレートを取り外す必要があり、1回の清掃作業に半日以上かかるケースもあります。

また、タンク内底面の形状も重要です。底面に傾斜（勾配1/50〜1/100程度）をつけてドレンポートに向けて傾けておくことで、スラッジや水分を完全に排出できます。傾斜がないフラットな底面では、清掃後も汚染物質が残留し、新油を入れてもすぐに汚染が進む悪循環が起きます。

定期清掃のタイミングは、作動油交換時（一般的に2000〜4000時間または1〜2年ごと）に合わせて実施するのが効率的です。清掃と油交換を同時に行うことで、ダウンタイムを最小限に抑えられます。

清掃時には、タンク内面の錆・コーティング剥離・溶接ビードの亀裂なども同時に点検することをお勧めします。内部腐食が進んだタンクは、肉厚が薄くなって圧力に耐えられなくなるリスクがあるからです。鉄板厚が設計値の70%以下に減肉している場合は交換が推奨されます。

清掃・点検を体系化したい場合は、油圧機器メーカー各社が提供している「予防保全チェックシート」を活用する方法もあります。定期点検の漏れを防ぐための有効なツールです。

参考：ユーケン工業株式会社 – 油圧のABC（メンテナンス・構造に関する実務解説）
