近接スイッチの記号と種類・回路図での読み方

近接スイッチの記号を「なんとなく」で読んでいると、配線ミスで機器が壊れ修理費が10万円超えになることがあります。

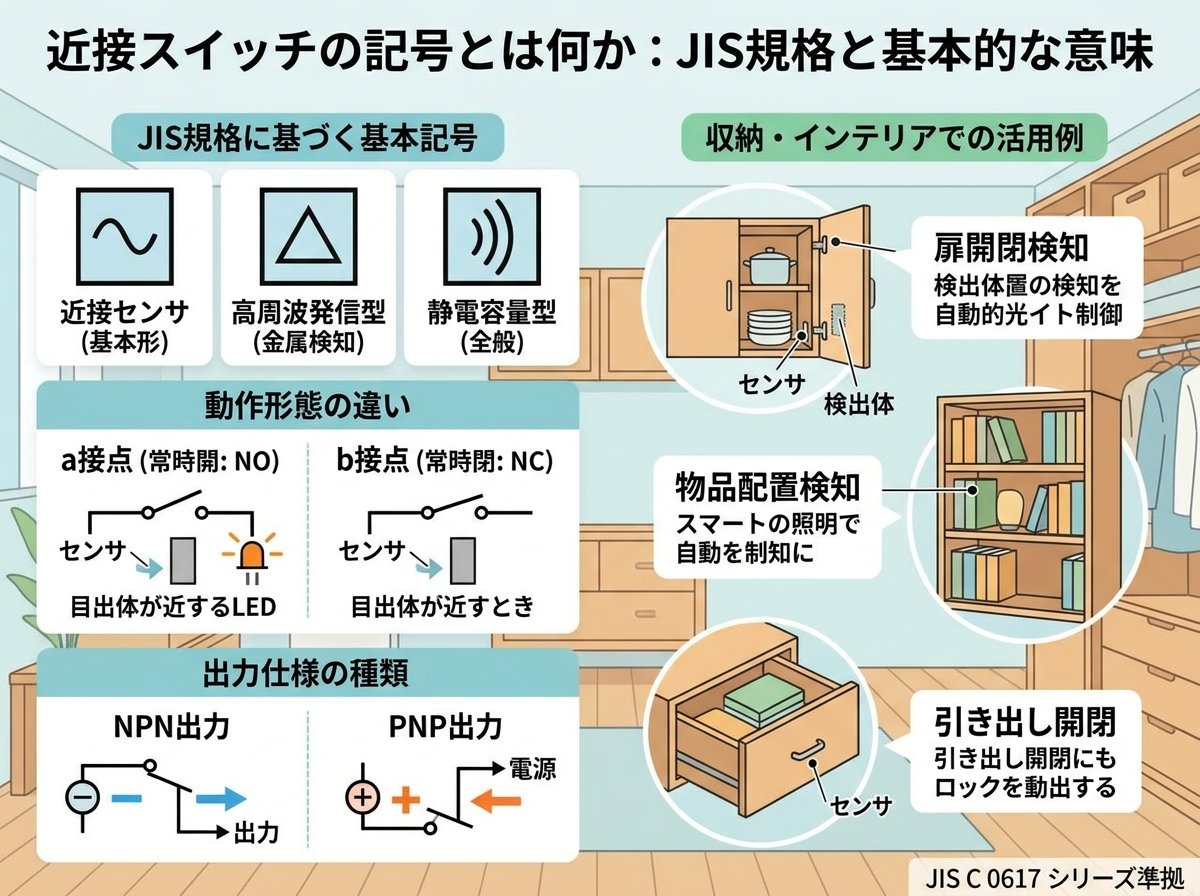

近接スイッチの記号とは何か：JIS規格と基本的な意味

近接スイッチの記号は、JIS C 0617（電気用図記号）に基づいて定められており、電気回路図やシーケンス図の中で対象物の検出状態を表現するために使われます。記号は単なる「絵」ではなく、スイッチの動作原理・接点構成・出力形式を一度に伝える「情報の圧縮」です。

基本は「近接スイッチ」という記号です。

一般的に近接スイッチの図記号は、通常のリミットスイッチやマイクロスイッチの記号をベースに、非接触検出であることを示す菱形（◇）や斜線付きの記号が組み合わさった形で表現されます。JIS規格では、スイッチの接点がノーマルオープン（N.O.：常開接点）かノーマルクローズ（N.C.：常閉接点）かによって記号の形状が明確に異なります。N.O.接点は「対象物が近づいたときに回路が閉じる」、N.C.接点は「対象物が近づいたときに回路が開く」という動作をするため、この違いを記号で区別することは回路設計において非常に重要です。

つまり記号の読み違いは、動作の真逆につながります。

近接スイッチに使われる記号のうち、特によく見かけるのは以下の3種類です。

• ✅ N.O.（常開接点）記号：二本の平行線の間に隙間がある形。センサーが物体を検知すると接点が閉じて電流が流れます。最も多く使われる接点形式です。





• ✅ N.C.（常閉接点）記号：N.O.に斜線が加わった形。センサーが物体を検知すると接点が開いて電流が止まります。安全回路や異常検知回路でよく採用されます。





• ✅ 切替接点（C接点）記号：N.OとN.Cを組み合わせた形。1つのセンサーで「検知時ON」「検知時OFF」の両方の出力を同時に取り出せます。


誘導型・静電容量型・光電型など、近接スイッチには複数の原理がありますが、回路図上では基本的に同じ「近接スイッチ」記号を用い、種別はテキスト注記やデータシートで補足されることがほとんどです。これは覚えておくと図面を読む際に混乱しにくくなります。

近接スイッチ記号のNPN出力・PNP出力の違いと見分け方

近接スイッチの記号を正しく読む上で、NPN出力とPNP出力の違いは避けて通れません。この2種類は外観がほぼ同じでも電流の流れる方向が真逆であり、誤接続をすると最悪の場合センサー本体が焼損します。修理・交換費用は1個あたり数千円から数万円になることも珍しくありません。これは痛いですね。

NPN出力とPNP出力は「電流を引き込む」か「電流を吐き出す」かの違いです。

• 🔵 NPN出力（シンク出力）：出力端子がGND（マイナス側）に接続される形式。電流はコントローラ側から近接スイッチのOUT端子に流れ込み、センサー内部でGNDに落ちます。日本国内の製造現場では以前からNPN方式が主流でした。





• 🔴 PNP出力（ソース出力）：出力端子が電源（プラス側）に接続される形式。電流はセンサーのOUT端子からコントローラ側に流れ出します。欧州向けや近年の国際規格対応機器ではPNP方式が多く採用されています。


回路図上では、NPN・PNPの別を矢印の向きで表現することがあります。矢印がトランジスタ記号のベースから内向きに描かれているものがNPN、外向きに描かれているものがPNPと判断できます。実務では記号だけで判断せず、必ずデータシートや型番を確認するのが原則です。

「どちらを使うべきか」はPLCやコントローラの入力仕様に合わせて選定します。例えばオムロンやキーエンスの代表的なPLCでは入力カードごとにNPN/PNP対応が異なるため、配線前に入力仕様書を1枚手元に置いておくだけでミスを大幅に減らせます。

NPN/PNP確認が基本です。

近接スイッチ記号の回路図・シーケンス図での使われ方

シーケンス図（ラダー図）における近接スイッチの記号は、横長のレール（ラング）の上にa接点・b接点として配置されます。a接点はN.O.に対応し、b接点はN.C.に対応します。ここでの記号の読み間違えは、プログラムの論理ミスに直結します。

記号の位置と形、両方を確認するのが基本です。

シーケンス図では以下のような使われ方が典型的です。

• 📌 a接点（N.O.）の使用例：コンベアの先端に近接スイッチを設置し、ワークが到達したときにシリンダを動作させる。ワーク検知 → 接点閉 → コイルON → シリンダ前進、という流れです。





• 📌 b接点（N.C.）の使用例：扉の開閉検知に近接スイッチを使用し、扉が開いた（センサーから離れた）ときに非常停止回路を働かせる。扉開 → センサーOFF → b接点閉 → 停止コイルON、という流れです。





• 📌 インターロック回路への組み込み：複数の近接スイッチをAND条件でつなぎ、すべての条件が揃ったときだけ動作を許可する安全回路を構成します。


電気回路図（展開接続図）では、近接スイッチは電源ライン間に横向きに描かれ、接点記号と出力コイル記号がセットで使われます。近接スイッチの記号は接点部分のみを表し、センサー本体の電源配線（茶・青・黒の3線式が一般的）は別途配線図に記載されます。

3線式配線の理解も記号の理解と同じくらい重要です。茶線が電源（DC24V）、青線がGND、黒線が出力信号というのが業界標準的な色分けですが、メーカーによって異なる場合があるため、配線前にデータシートを確認することを忘れないでください。

オムロン公式テクニカルガイド：近接センサの基礎知識（接続・回路図の読み方を詳しく解説）

近接スイッチの記号を誤読したときの実害：配線ミスと対処法

近接スイッチの記号を読み間違えた場合、どんな実害が起きるのでしょうか？

最も多いのは「N.O.とN.C.の取り違え」による誤動作です。例えば安全停止回路にN.O.接点を誤って使用した場合、センサーが断線したときに回路が開いたまま（停止しない状態）になるため、機械が緊急時でも止まらないという重大な安全上のリスクになります。このような設計ミスは、最悪の場合、労働災害の原因となり、法的責任を問われることもあります。

これは絶対に避けたいですね。

次に多いのが「NPN/PNPの接続間違い」です。NPN用の入力カードにPNP出力の近接スイッチを接続すると、センサーは動作しているにもかかわらずPLCが信号を受け取れない、または逆に常時信号が入力された状態になります。この症状を「センサー故障」と誤診して新品に交換してしまい、2〜3万円の無駄な出費が発生するケースは現場でよく報告されています。

対処の手順は以下の通りです。

• 🔧 ステップ1：回路図の近接スイッチ記号を確認し、N.O./N.C.の別と、NPN/PNPの出力形式をメモする。





• 🔧 ステップ2：センサーの型番からデータシートを入手し、記号との整合性を確認する。





• 🔧 ステップ3：テスターを使い、センサー出力端子の電圧を実測して出力形式を現物確認する。





• 🔧 ステップ4：PLCの入力仕様書と照合し、接続するカードの対応形式と一致しているかチェックする。


記号の確認 → データシート照合 → 実測確認、この3ステップが原則です。

キーエンスやオムロンなどの主要メーカーは、型番の末尾アルファベットでNPN/PNP・N.O./N.C.の別を区別しています。例えばオムロンのE2Bシリーズでは「-M1」がNPN・N.O.、「-M3」がNPN・N.C.、「-M1P」がPNP・N.O.というように体系化されています。型番のルールを一度覚えておくと、図面がない現場でも素早く判断できるようになります。これは使えそうです。

キーエンス公式：近接センサの基礎（型番の読み方・NPN/PNP・接点形式の解説）

収納・整理の視点から見た近接スイッチ記号の管理術：図面・データシートの整理法

近接スイッチを扱う現場では、機器のデータシートや回路図が大量に蓄積されます。「あの記号の意味は何だったか」「このセンサーのデータシートはどこに保存したか」という情報の迷子状態が、トラブル対応時の初動を大幅に遅らせます。整理好きな視点で考えると、記号の知識も「整理された状態」で保持することが重要だとわかります。

情報の整理がトラブル対応速度を決めます。

具体的には以下の管理方法が効果的です。

• 📁 センサー台帳の作成：設備ごとに使用している近接スイッチの型番・出力形式（NPN/PNP）・接点形式（N.O./N.C.）・設置場所をスプレッドシートで一覧化しておく。トラブル時に即座に該当センサーの仕様を参照できます。





• 📁 記号チートシートの貼り付け：制御盤の扉裏や電気図面フォルダの表紙に、よく使う近接スイッチ記号の一覧表を貼っておく。新人作業者でも記号の確認が素早くできます。





• 📁 デジタル管理ツールの活用：Googleドライブや社内Wikiにデータシートをセンサー型番でタグ付けして保存しておく。検索で即座に引き出せる状態にすることが重要です。





• 📁 交換履歴の記録：センサーを交換した際に、日付・型番・交換理由を台帳に追記しておく。同じセンサーのNPN/PNP誤発注ミスを繰り返すリスクを大幅に減らせます。


「整理された現場では、トラブルの解決時間が平均40%短縮される」という現場改善の報告事例もあります。近接スイッチの記号を覚えることと同じくらい、その情報を使えるかたちで保管することが実務では重要です。

記号の知識と整理術はセットで身につけるのが原則です。

収納・整理の観点で見ると、センサー関連の情報は「物理的な整理（紙・現物）」と「デジタル整理（データ）」の両面でアプローチすることが最も効果的です。機器の現物にはQRコードシールを貼り、スキャンすると型番・データシート・交換履歴にジャンプできる仕組みを作っている現場も増えています。こうした一工夫が、記号の読み違えや配線ミスを未然に防ぐ環境づくりにつながります。
