ベルトコンベヤの蛇行調整で原因を正しく見極める手順
蛇行を放置すると、ベルト端がフレームに削られ、芯線が製品に混入する事故が起きます。

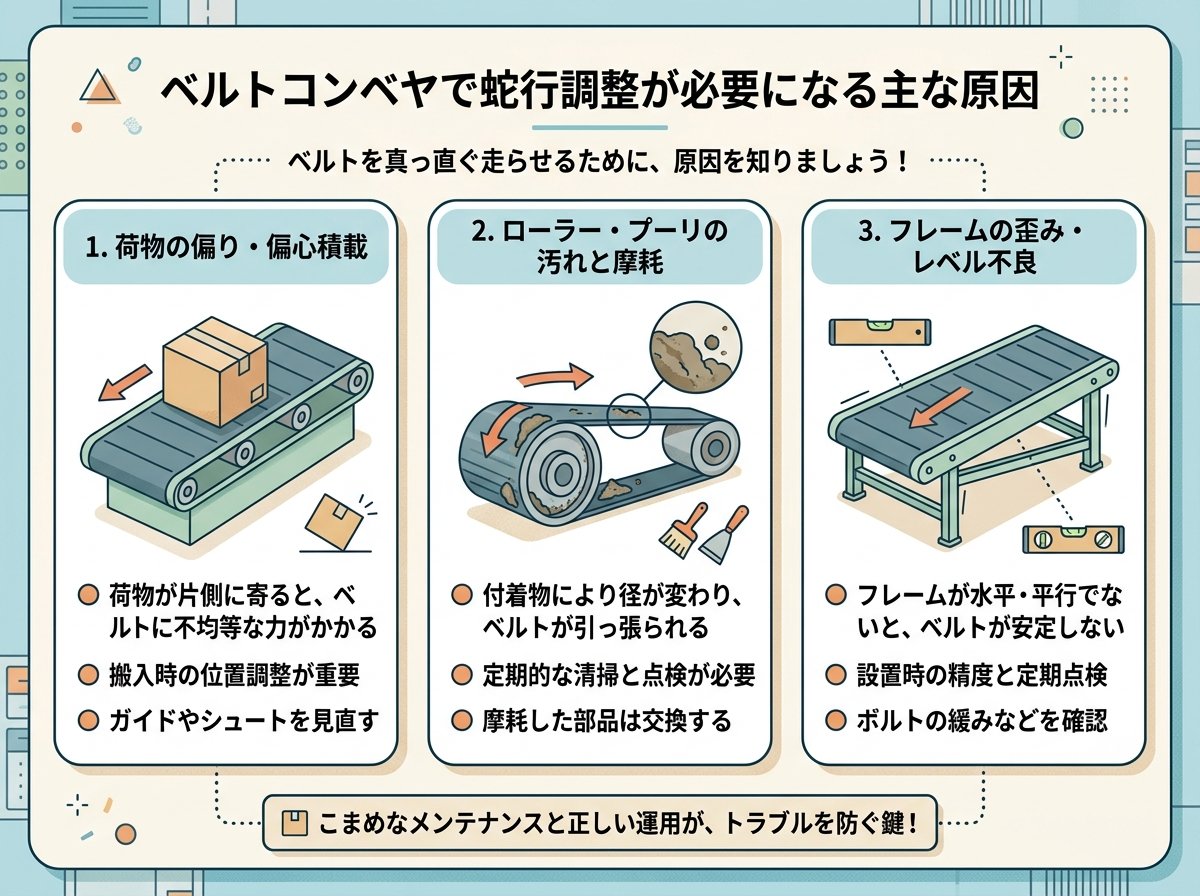

ベルトコンベヤで蛇行調整が必要になる主な原因とは
ベルトコンベヤの蛇行とは、搬送ベルトが中央ラインから左右どちらかに逸れながら走行し続ける現象です。「片寄り」とも呼ばれます。蛇行が起きてもすぐにラインが止まるわけではないため、「多少ずれているけど動いているから問題ない」と判断してそのまま稼働させてしまうケースが非常に多いです。これが一番危険な対応です。
ベルトが片寄った状態で走り続けると、ベルトの端（耳）がフレームやガイドに摩擦し続け、数日〜数週間で表面が削れていきます。削れたベルトの芯線が製品に混入すると、食品・医薬品・粉体ラインでは重大な異物混入事故につながります。最悪の場合、ベルトそのものが破断してラインが緊急停止し、復旧に数日かかるケースもあります。
蛇行が起きる原因は大きく分けると次の6つです。
| 原因カテゴリ | 具体的な内容 |
|---|---|
| ① 張力バランスの乱れ | 左右のテンションに差が生じてベルトが一方向に引かれる |
| ② 清掃不足 | プーリーやローラーへの粉体・油分付着が摩擦を変化させる |
| ③ ベルト自体の不具合 | 経年劣化による片伸び、油分・塩分浸透による縮み |
| ④ プーリーの不具合 | プーリーがベルトに対して直角でない、クラウン量の過不足 |
| ⑤ ローラーの不具合 | ローラーの取り付け精度不良・水平ズレ・通り芯の乱れ |
| ⑥ フレームの歪み | 長期使用や設置場所の不陸によるフレームのねじれ |
重要なのは、原因が1つとは限らない点です。複数の原因が重なっているケースも現場では珍しくありません。つまり、原因の特定が先決です。テークアップボルトをいきなり回しても、根本的な原因が別にあれば蛇行は改善しません。
現場でよく聞く誤解の一つに「ベルト裏面の蛇行防止桟（さん）がついているから安心」というものがあります。しかし、この防止桟にベルトの張力を調整する力はありません。防止桟はあくまで「お守り程度」の補助的なものであり、蛇行が酷くなると防止桟がプーリー溝を乗り越えてベルトが大きくずれ、最悪の場合ベルト破断に至ります。蛇行防止桟への過信は禁物です。
参考リンク：蛇行の原因と放置リスクを詳しく解説しているマルヤス機械の技術資料です。

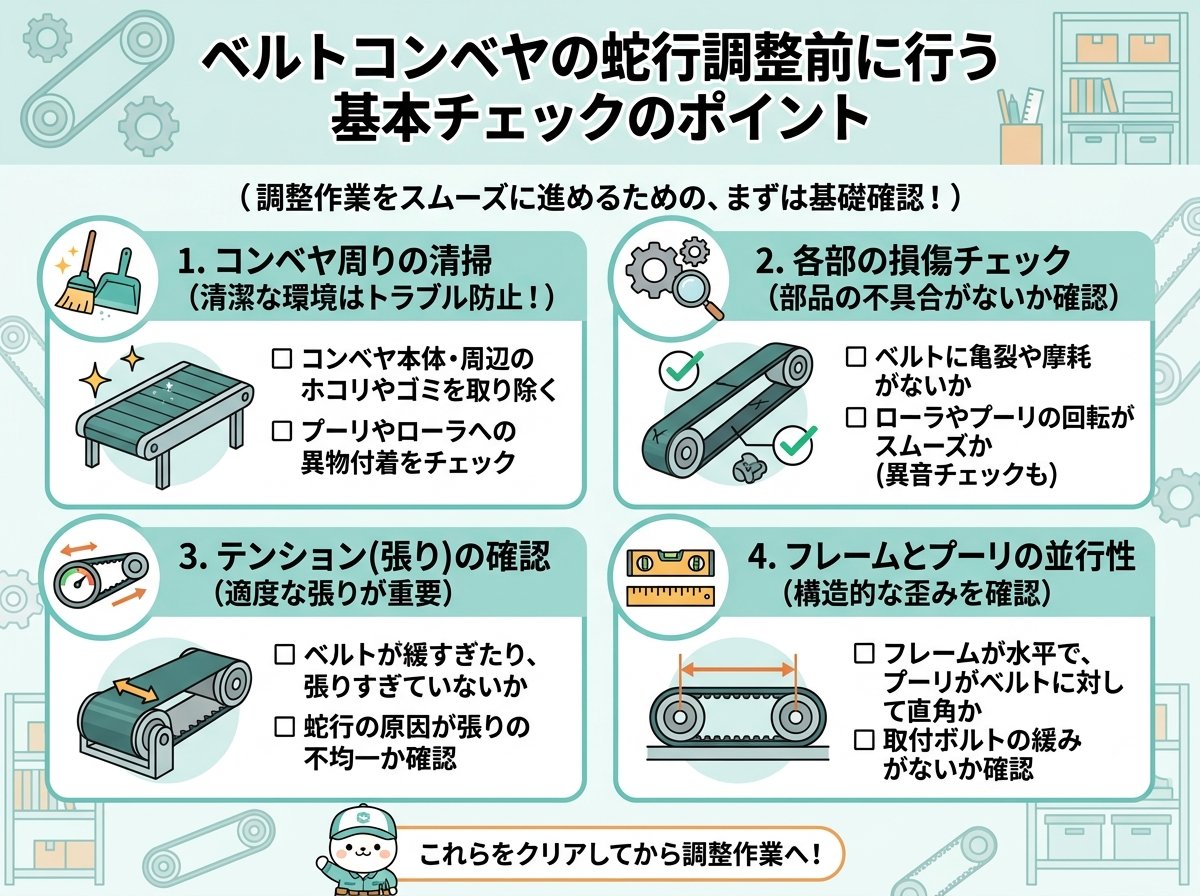

ベルトコンベヤの蛇行調整前に行う基本チェックのポイント
調整作業に入る前に、必ず機械を一度止めて目視でチェックする項目があります。この手順を飛ばして調整を始めると、テークアップを回しても改善しないどころか、かえって蛇行を悪化させることがあります。チェック先行が原則です。
まず確認するのはフレームの歪みと水平です。ベルトコンベヤのフレームが長期使用や設置場所の不陸（地面が均一でない状態）によってねじれていると、すべての調整の土台が崩れています。フレーム全体が水平・平行を保っているかを確認し、アジャスタボルトでレベルを整えてから調整に入ります。コンベヤの脚が明らかに曲がっている、凹みが見える場合は部品交換が必要です。
次に、ドライブプーリとテールプーリを支える側板（ヘッドフレーム）が左右で平行を保っているかを確認します。ここが傾いているとローラーが斜めになり、蛇行の原因となります。見た目だけでは判断が難しい場合は、スコヤや水準器を使って計測するのが確実です。
清掃状態も必ず確認します。プーリーのV溝に粉体や搬送物のカスが堆積していると、ベルトの張力分布が変わって蛇行を引き起こします。特に食品や粉体を扱う現場では、1〜2mm程度の堆積物でもベルトの走行バランスを変えるほどの影響を持つことがあります。目視とブラシ清掃を組み合わせてきれいにしてから調整に入ります。
- ✅ フレーム全体が水平・平行か（スコヤや水準器で確認）
- ✅ 原動部の側板が左右平行か
- ✅ プーリー・ローラー・ベルト裏面の異物付着がないか
- ✅ テークアップボルト（調整ネジ）の左右の出代が均等か
- ✅ ベルトに著しい片伸び・縮み・破損がないか
これらをすべて確認してから、初めて調整作業に入ります。なお、調整中はコンベヤを低速で回転させながら行いますが、安全確保のため必ず複数人で作業し、作業者とは別に非常停止スイッチを押せる位置に人員を配置してください。また、作業者は手袋をしてはいけません。手袋の布がローラーに巻き込まれる危険があるためです。
参考リンク：調整前チェックと安全作業の手順を実務レベルで解説しているクレタスのブログ記事です。
テークアップとプーリーによる蛇行調整の具体的な手順
基本チェックが終わったら、いよいよ調整に入ります。最初に試みるのはテークアップ（張力調整）です。これが蛇行調整の基本中の基本です。
テークアップとはコンベアベルトの張力を適切な状態に保つ調整のことで、駆動プーリーの位置を動かすことで左右の張力バランスを整えます。具体的には、ベルトが片寄っている側のテークアップ用ボルトを緩める方向（右回り）に回すと、ベルトは中央に戻る方向に移動します。または、反対側のボルトを張る方向（左回り）に回しても同じ効果が得られます。
注意点は「一度に大きく回さない」ことです。1回の調整量はスクリュー式のテークアップであれば90°程度が目安で、そこで一度コンベヤを動かしてベルトの動きを観察します。ベルトはゆっくりと移動するため、すぐに結果が出ないからといって連続して回し続けると、行き過ぎて反対側に蛇行します。これを繰り返してしまうと調整が収束しなくなります。少し調整して「落ち着くまで待つ」が正解です。
テークアップを調整しても改善しない場合、または調整代（ボルトを回せる余裕）がすでに限界に達している場合は、プーリーの位置や傾きを確認します。ヘッドプーリーまたはテールプーリーに対してベルトが直角に当たっていない場合、プーリーの角度を微調整します。ただし、吉野ゴム工業の技術資料が指摘しているように、プーリーの傾きで蛇行調整をするとベルトが片伸びするリスクがあります。原則としてテールプーリーは左右均等に張り、細かな蛇行調整はローラーの傾きで行うのが正しい考え方です。
また、ベルトを新品に交換した直後に蛇行が発生する場合は、旧ベルトを使用していたときのテークアップ調整量（調整ネジの出代）が大きくずれたまま新品を取り付けているケースが多いです。新品交換時には必ずテークアップ調整ネジを左右均等な状態に戻してからベルトを取り付け、その後改めて張力調整を行います。
参考リンク：テークアップの仕組みと調整手順を分かりやすく解説しているベルコンの記事です。
テークアップとは？コンベアベルトにおいて重要な張力調整 – ベルコン
ローラーの位置修正による蛇行調整の方法と注意点
テークアップとプーリーの調整でも蛇行が改善しない場合、次にアプローチするのがローラーの位置修正です。ローラーによる調整が必要になることは意外と多いです。
ベルトコンベヤには搬送面側のベルトを支えるキャリヤローラーと、戻り側（リタン側）のベルトを支えるリタンローラーの2種類があります。それぞれで調整方法が異なります。
キャリヤローラーの調整では、まずボルトナットを少し緩め、キャリヤベッド（ローラーの受け台）の基部をハンマーで軽くたたいて微調整します。ベルトが右に片寄っている場合、ベルトの進行方向から見てローラーの右端を前方向（ヘッド側）に出すように動かすと、ベルトは左（中央）に戻る方向に移動します。調整後はボルトナットをしっかり締め直します。ボルトナットを直接叩かないよう注意が必要です。
リタンローラーの調整はキャリヤローラーよりも効果が出やすく、実務上は「最もテール側に近いリタンローラーを最初に調整する」のが有効とされています。ローラーを進行方向に対してわずかに斜めにすることで、ベルトはローラーの回転軸に対して直角に進もうとする性質を利用して位置を修正します。
前傾ローラーという方法もあります。キャリヤローラーをわずかに前方向に傾けることで、ベルトを中央に引き戻す力を持たせる仕組みです。傾け角度は2°程度が基準で、ローラーの高さを3〜5mm以上動かしてはいけません。傾けすぎるとベルトがローラーで必要以上に磨耗します。
| 調整箇所 | 効果の出やすさ | 注意点 |
|---|---|---|
| テークアップボルト | ⭐⭐⭐⭐⭐ | 一度に回しすぎない（1回90°が目安） |
| ヘッド・テールプーリー | ⭐⭐⭐⭐ | プーリー傾きで調整するとベルト片伸びのリスクあり |
| キャリヤローラー | ⭐⭐⭐ | ボルトナットを直接叩かない |
| リタンローラー（テール寄り） | ⭐⭐⭐⭐ | 角度は微量、正転・逆転の使い分けに注意 |
| スナブプーリー | ⭐⭐ | 調整範囲が限定的 |
正逆両方向に運転するコンベヤの場合、さらに調整が複雑になります。まず正転方向でベルトをほぼ中央に調整してから逆転させ、逆転時に片寄る方向を確認します。正転・逆転で同じ方向に片寄る場合はさらに同じ方向に調整を続け、逆方向に片寄る場合は調整量を少し戻します。正逆運転を頻繁に行う現場では、蛇行レスタイプのコンベヤを選定することが根本的な対策になります。
参考リンク：ローラーとプーリーによる蛇行調整の図解と手順が掲載されている搬送.jpの技術情報です。
ベルトコンベヤの蛇行を構造的に防ぐ3つの方法と周辺部品の落とし穴
蛇行調整は起きてから対処する「後手の管理」です。より重要なのは、そもそも蛇行しにくい環境を整えることです。
構造的な蛇行防止の代表的な手段として、まず「Vガイド付きベルト」があります。ベルトの裏面にV字型の突起（裏サン）を溶着し、プーリーやフレーム側のV溝と噛み合わせる構造です。ベルトが横方向にずれようとする力を物理的にブロックするため、蛇行を根本から防ぎます。ただし、V溝に汚れが堆積するとかえってベルトが乗り上げてズレる原因になるため、V溝の定期清掃が必須です。
次に「プーリーのクラウン加工」です。クラウン加工とはプーリーの中央をわずかに高く（太く）した形状で、ベルトが常にプーリーの中央に引き寄せられる効果を持ちます。ただし、クラウン量が多すぎると逆にベルトの片伸びを招き、複数箇所にクラウン付きプーリーを使用すると蛇行が発生する原因になります。クラウン加工のプーリーは原則1箇所のみ、かつ適正な高さに設計されたものを使用します。
3つ目は「自動蛇行調整装置（センサー式）」の導入です。赤外線や近接センサーがベルトの位置を常時監視し、蛇行を検知するとエアシリンダーがリターンローラーを自動的に押し出して位置を補正します。ベルトが正常位置に戻るとセンサーの反応が解除され、ローラーは元に戻る仕組みです。手動による定期調整が不要になり、省メンテナンス化を実現できます。
ここで見落とされがちな落とし穴を一つ紹介します。新品ベルトに交換した直後から蛇行が悪化するケースがあります。「新品が不良品では？」と思いがちですが、実際の原因は周辺部品の劣化であることが少なくありません。長期間稼働で蛇行調整ロールのゴム表面が硬化し、ガラスのようにツルツルになってグリップ力を失っているケースがあります。古いベルトはすでに表面が摩耗してガラスクロスが露出しザラザラな状態だったため、グリップが弱い調整ロールでも何とか機能していました。ところが摩擦抵抗の小さい新品ベルトに変えた瞬間、調整ロールが空転して蛇行を制御できなくなります。消耗品を交換した後にトラブルが悪化した場合は、周辺部品の劣化を最初に疑ってください。
ラインを止められないプレッシャーから、レバーブロックでプーリーを無理やり引っ張るという力業で対応しようとするケースもありますが、これは高価な新品ベルトを物理的に破壊するだけです。急がば回れで、2時間の原因調査が100万円超の損害を防ぐことになります。
参考リンク：新品交換後に蛇行が悪化した実際のトラブル事例と保全の教訓が詳しく書かれています。
ベルト蛇行が止まらない！新品交換で悪化した原因は「100万円以上の授業料」で見えた周辺部品の罠
