ホブ工具の種類とメンテナンス方法で精度と寿命を向上させる

ホブ工具の種類とメンテナンス

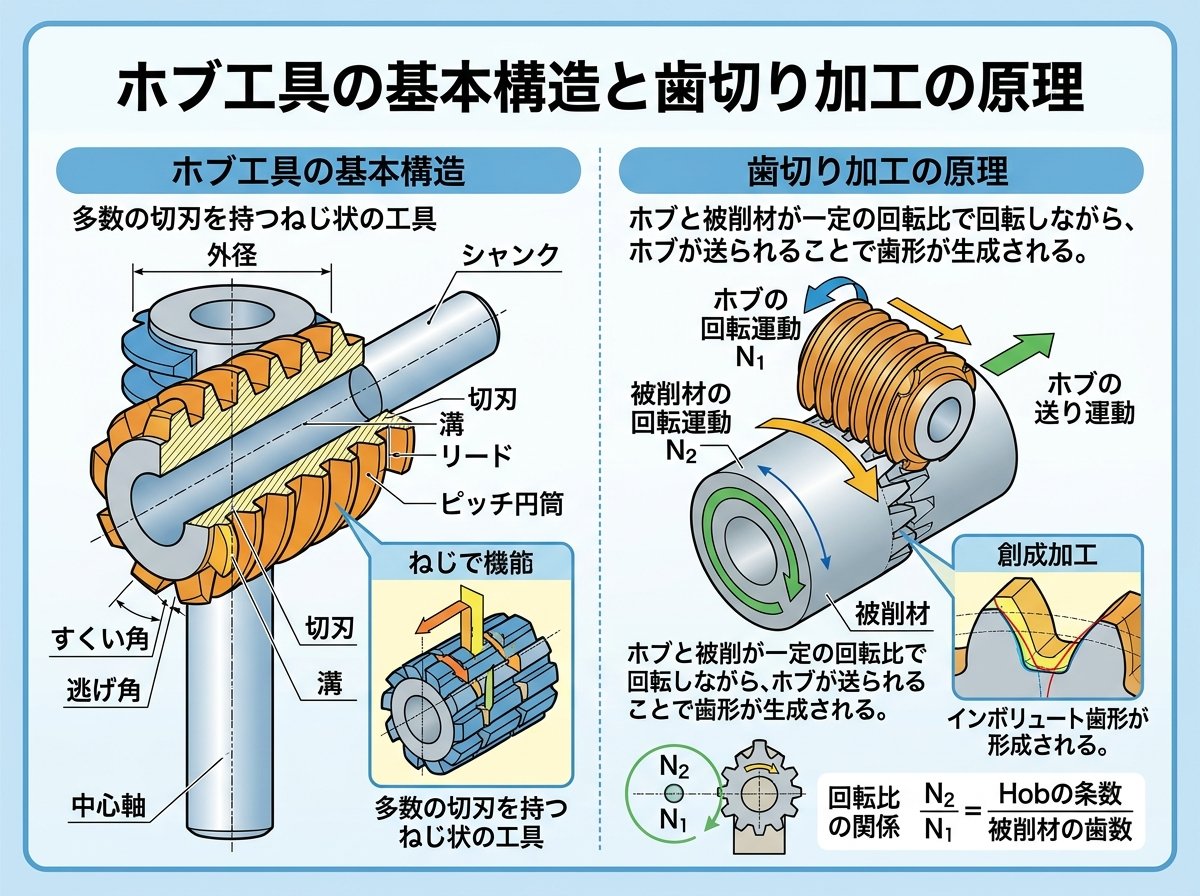

ホブ工具の基本構造と歯切り加工の原理

ホブは歯車製造において最も重要な切削工具の一つです。外周に多数の切れ刃と溝が螺旋状に配置された円筒形の工具で、成形したい歯車に噛み合う形状をしています。ホブ切り加工では、ホブと被削材を同期回転させながら、徐々に切り込みを与えて歯車の歯を成形していきます。



ホブの基本構造は以下の要素から成り立っています。

• 外径部: 切れ刃が配置される部分
• 内径部: 工作機械に取り付けるための穴
• 切れ刃: 歯車の歯形を形成する刃先
• 溝: 切りくずの排出や切削油の供給を助ける部分

ホブ切り加工の原理は、ホブと被削材が噛み合いながら回転する「転がり切り」と呼ばれる方式です。この方式により、一度の設定で全ての歯を均一に加工できるという大きな利点があります。また、ホブの回転数と被削材の回転数の比率を変えることで、様々なモジュールや歯数の歯車を加工することが可能です。



ホブ工具の種類と特徴を比較

ホブ工具には様々な種類があり、用途や加工条件によって適切なものを選択することが重要です。主な種類と特徴を以下に示します。



材質による分類:

1. 高速度工具鋼(HSS)ホブ
   • 比較的安価で再研削が容易
   • 靭性に優れ、衝撃に強い
   • 耐熱性に劣るため、高速切削には不向き
   • 代表的な材種：MACH7、MACH11、MACH13など
2. 粉末冶金ホブ
   • 高速度工具鋼より耐摩耗性に優れる
   • 均一な組織で安定した切削性能
   • MX-1などの新鋼種は耐チッピング性も向上
3. 超硬ホブ
   • 最も高い耐摩耗性と耐熱性
   • 高速切削や難削材の加工に適している
   • 価格が高く、衝撃に弱い
   • GRANMET SFなどの新材料が開発されている

すくい角による分類:

1. ホブA: すくい角0°、標準的な用途
2. ホブB: すくい角6°、切削抵抗が低く、精度が高い
3. ホブC: すくい角10°、切削性能が高いが、強度は低下

条数・溝数による分類:
ホブの条数（切れ刃の列数）と溝数（切りくず排出のための溝の数）は、加工効率と精度に影響します。一般的に条数が多いほど加工効率が高まりますが、強度は低下する傾向があります。





















































種類	特徴	適用
単条ホブ	1列の切れ刃を持つ	高精度加工、マスターギヤ製作
多条ホブ	複数列の切れ刃を持つ	量産加工、効率重視
直線溝ホブ	溝が軸方向に直線的	一般的な用途
ねじれ溝ホブ	溝が螺旋状	切りくず排出性向上、高速加工

ホブ工具の適切な刃付け研削方法と精度維持

ホブの刃付け研削は、工具の切削性能と加工精度を維持するために非常に重要なプロセスです。適切な刃付け研削を行わないと、被削物の精度低下や工具寿命の短縮を招きます。



刃付け研削の基本ポイント:

1. 向心度の確保
   • ホブの回転中心と刃先の距離が均一であることが重要
   • 専用の測定機がなくても、ダイヤルゲージを使用した簡易測定が可能
   • 向心度誤差は歯車の歯厚精度に直接影響する
2. 歯溝分割精度の確保
   • 各切れ刃の間隔が均等であることが重要
   • 不均等な分割は歯車の歯形精度に影響する
3. 適切な刃先形状の維持
   • すくい角、逃げ角の適正な維持
   • 刃先のシャープさの確保

刃付け研削の手順:

1. ホブの洗浄と点検
2. 研削盤への正確な取り付け
3. 砥石の選定と調整
4. 粗研削による形状の概略形成
5. 仕上げ研削による精度の確保
6. 測定と検査

研削後は、切れ刃の鋭さや向心度などを測定し、規格内であることを確認することが重要です。特に小モジュールのホブでは、わずかな誤差が大きな精度低下を招くため、より慎重な管理が必要です。



ホブの刃付け研削に関する詳細情報はこちらで確認できます

ホブ工具のシフト方法と有効活用テクニック

ホブ工具を効率的に使用し、寿命を最大限に延ばすためには、適切なシフト方法を採用することが重要です。シフトとは、ホブの軸方向に位置を移動させることで、切れ刃の摩耗を分散させる技術です。



シフトの基本原理:
ホブの摩耗は食付き側（荒切り領域）の刃に最大摩耗が生じることが一般的です。この最大摩耗量により再研削時期が決定されるため、シフトによって摩耗を各刃に分散させることで、再研削までにより多くの歯車を加工することができます。



シフト量の計算方法:

1. 直線溝を有するホブの場合:

   l = (Zw × m × π) / (cos γ × i)

2. ねじれ溝を有するホブの場合:

   l = (Zw × m × π × cos γ) / i
   ここで、

   • l：シフト量(mm)
   • Zw：ホブの条数
   • m：モジュール
   • γ：ホブのリード角
   • i：被削歯車とホブの回転比

主なシフト方法:

1. 等間隔シフト:
   • 一定の切削長ごとに一定量シフトする最も基本的な方法
   • 操作が簡単で管理しやすい
2. 変動シフト:
   • 切削条件に応じてシフト量を変える方法
   • 摩耗の進行状況に合わせて最適化できる
3. 自動シフト:
   • 最新のホブ盤では自動的に最適なシフトを行う機能がある
   • 作業効率と工具寿命の両方を向上させる

シフトを活用した工具寿命延長のコツ:

• 初期の切削では小さめのシフト量から始め、摩耗の進行に合わせて徐々にシフト量を増やす
• 切削条件（速度、送り）とシフト量を適切に組み合わせる
• 定期的な摩耗状態の確認と記録を行い、最適なシフト計画を立てる

適切なシフト方法を採用することで、ホブの有効活用が可能になり、工具コストの削減と生産性向上の両立が実現できます。



ホブ工具の表面処理と新素材による加工性能の革新

近年のホブ工具技術は、表面処理技術と新素材の開発により大きく進化しています。これらの技術革新により、工具寿命の延長や加工精度の向上、さらには加工条件の改善が実現しています。



最新の表面処理技術:

1. TiNコーティング
   • 従来から広く使用されている黄金色のコーティング
   • 未処理ホブと比較して4倍以上の工具寿命
   • 耐摩耗性に優れるが、高温での安定性に課題
2. MightyShield Σ(シグマ)
   • 膜硬さHv4,000の高硬度コーティング
   • 優れた耐摩耗性で寿命アップを実現
   • ドライ加工・ウェット加工どちらにも対応
   • 幅広い加工領域（ハイスホブ、超硬ホブ）に適用可能
3. ナノダイナミックコーティング
   • ナノレベルの微細構造を持つ新世代コーティング
   • 従来のコーティングと比較して密着性と耐久性が向上
   • 特に高速切削条件下での性能が優れている

革新的な新素材:

1. MACH13
   • 靭性を強化した新鋼種
   • 耐チッピング性に優れ、断続切削に強い
   • 従来の高速度工具鋼と比較して30%以上の寿命延長
2. MX-1
   • 耐摩耗性と耐チッピング性を両立した粉末冶金材
   • 特に高硬度材料の加工に適している
   • 熱処理条件の最適化により性能が大幅に向上
3. GRANMET SF（グランメット Speed Fine）
   • 「耐久性を極めた最高峰の金属」として開発された超硬材料
   • 高速切削と高精度加工の両立が可能
   • 従来の超硬材と比較して靭性が向上し、チッピングに強い

表面処理と素材選択のポイント:
加工条件や被削材の特性に応じた適切な表面処理と素材の選択が重要です。例えば。

• 高硬度材料の加工：超硬素材＋MightyShield Σ
• 大量生産：粉末冶金材＋ナノダイナミックコーティング
• 断続切削：MACH13＋適切なコーティング

これらの最新技術を活用することで、従来は困難だった加工条件でも高精度・高効率な歯車加工が可能になっています。特にドライ加工への移行が進む中、これらの技術革新は環境負荷の低減と加工性能の向上の両立に大きく貢献しています。



ホブ工具のトラブルシューティングと不具合対策

ホブ切り加工において発生する様々なトラブルと、その対策について解説します。適切な対応により、加工精度の維持と工具寿命の延長が可能になります。



主な不具合と原因・対策:

1. ワーク歯面の傷
   • 原因: 切りくずの噛み込み、ホブの摩耗、不適切な切削条件
   • 対策:
     • 適切なエアブローや切削油の使用で切りくずを効果的に排出
     • 定期的なホブの刃付け研削
     • 切削速度や送りの最適化
   • 歯形精度の低下
     • 原因: ホブの摩耗、取付け誤差、機械の剛性不足
     • 対策:
       • ホブの向心度や歯溝分割精度の確認
       • ホブ取付け角の正確な設定
       • 機械の定期的なメンテナンス
     • 歯厚誤差
       • 原因: ホブ取付け角誤差、ホブの摩耗、機械の熱変位
       • 対策:
         • ホブ取付け角の精密な調整（取付け角誤差1°で約0.03モジュール分の歯厚変化）
         • 加工開始前の十分な機械暖機
         • 定期的な歯厚測定と補正
       • ホブの異常摩耗やチッピング
         • 原因: 過大な切削負荷、不適切な切削条件、被削材の硬度むら
         • 対策:
           • 被削材の熱処理状態の確認
           • 適切な切削速度と送りの設定
           • 工具材質や表面処理の見直し

ドライホブ切りにおける特有の問題と対策:
ドライホブ切りは環境負荷低減の観点から注目されていますが、切削油を使用しないため特有の問題が発生します。



• 熱による影響:
  • 切削熱が逃げにくく、工具摩耗が早まる
  • 対策: 適切な表面処理（MightyShield Σなど）の選択、間欠切削の採用
• 切りくず排出性:
  • 切りくずが排出されにくく、歯面傷の原因となる
  • 対策: 効果的なエアブロー、最適なホブ回転方向の選択

  予防的メンテナンスのポイント:

  1. 定期的な点検項目:
     • ホブの摩耗状態確認（特に食付き側の最大摩耗部）
     • 機械の各部の緩みやガタつきの確認
     • 切削条件の記録と分析
  2. 適切な保管方法:
     • 防錆処理を施した上で専用ケースに保管
     • 湿気や直射日光を避けた環境での保管
     • 長期保管時は定期的な状態確認
  3. 再研削のタイミング:
     • 摩耗量が許容値（一般的に0.2〜0.3mm）に達したら再研削
     • 加工精度の低下傾向が見られた時点での予防的再研削
     • 再研削回数の記録と管理

  適切なトラブルシューティングと予防的メンテナンスにより、ホブ工具の性能を最大限に引き出し、安定した加工品質を維持することができます。
